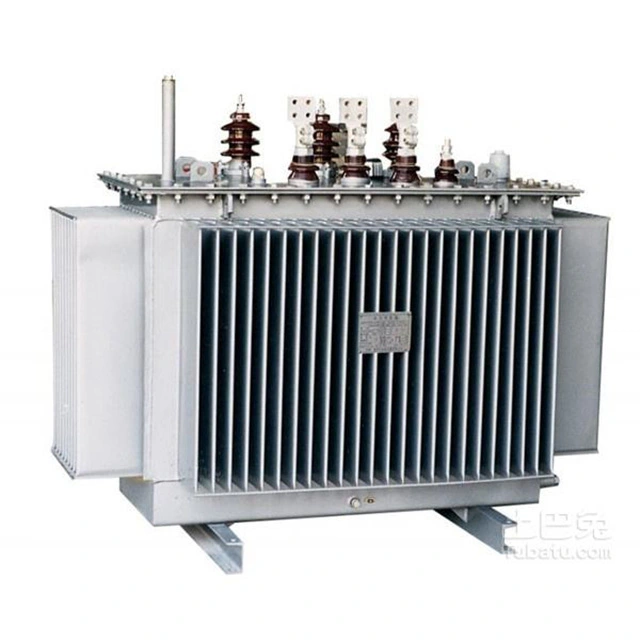

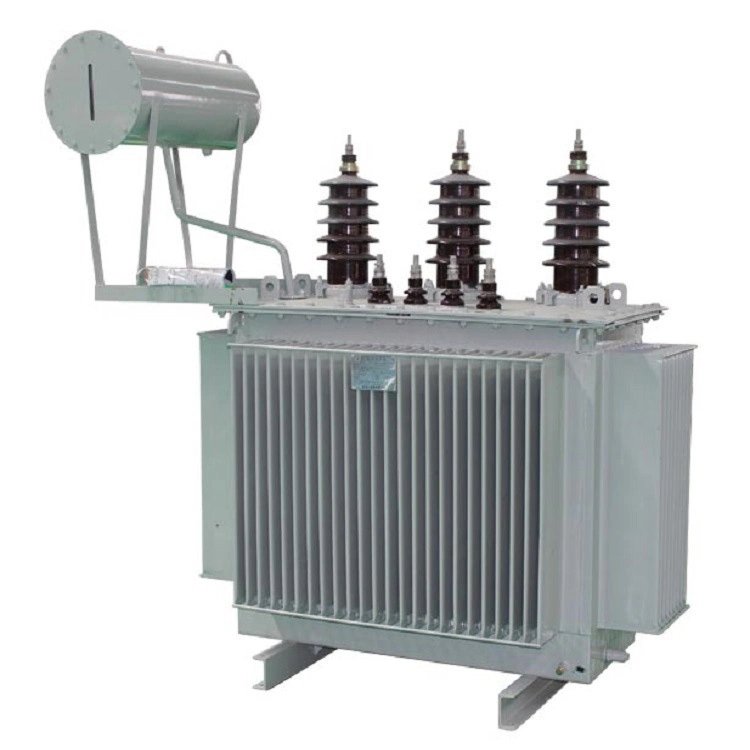

Máy biến áp điện phân phối 500kva

Máy biến áp điện phân phối 500kva có những ưu điểm chính sau: công nghệ cách điện tiên tiến để nâng cao độ an toàn. Hoạt động ít tiếng ồn và yêu cầu bảo trì tối thiểu. Nó được thiết kế đặc biệt để vận hành hiệu quả trong môi trường thương mại và công nghiệp, với công suất 500kVA mang lại cả hiệu quả về chi phí lẫn hiệu quả về môi trường.

Người dùng có thể chọn cuộn dây bằng nhôm để đạt được sự cân bằng giữa chi phí và hiệu quả, hoặc cuộn dây bằng đồng để có độ dẫn điện tốt hơn, tổn thất thấp hơn và khả năng chịu nhiệt vượt trội.

Mức tăng nhiệt độ có thể được chọn là 150oC, 115oC hoặc 80oC. Loại thứ hai có thể cải thiện hiệu quả và kéo dài tuổi thọ cách nhiệt dưới nhiệt độ môi trường cao hoặc tải liên tục và có thể sử dụng vật liệu có nhiệt độ lên tới 220°C hoặc cao hơn.

Các loại vỏ bọc của máy biến áp điện phân phối 500kva bao gồm vỏ NEMA 1 thông gió thích hợp cho môi trường khô ráo trong nhà, vỏ NEMA 3R có vỏ chống mưa phù hợp với môi trường ngoài trời/ẩm ướt và vỏ bọc hoàn toàn thích hợp cho các khu vực chống bụi, chống ẩm, ăn mòn hoặc nguy hiểm.

Thông số kỹ thuật:

Tại sao không sử dụng toàn bộ miếng thép silicon làm lõi thay vì xử lý nó thành tấm?

Điều này là do lõi dạng tấm có thể làm giảm một loại tổn thất sắt khác "tổn thất do dòng điện xoáy". Khi máy biến áp điện phân phối 500kva hoạt động, có một dòng điện xoay chiều trong cuộn dây và từ thông mà nó tạo ra sẽ xoay chiều một cách tự nhiên. Từ thông thay đổi này tạo ra dòng điện cảm ứng trong lõi sắt. Dòng điện cảm ứng sinh ra trong lõi sắt chuyển động theo hình tròn trong mặt phẳng vuông góc với từ thông nên gọi là dòng điện xoáy. Tổn thất dòng điện xoáy còn khiến lõi sắt nóng lên.

Để giảm tổn thất dòng điện xoáy, lõi sắt của máy biến áp điện phân phối 500kva được chế tạo bằng cách xếp chồng các tấm thép silicon cách điện lẫn nhau, sao cho dòng điện xoáy chạy trong một mạch hẹp, kéo dài qua tiết diện nhỏ hơn, từ đó làm tăng điện trở trên đường dẫn dòng điện xoáy. Đồng thời, silicon trong thép silicon làm tăng điện trở suất của vật liệu, điều này cũng đóng vai trò làm giảm dòng điện xoáy.

Đối với lõi máy biến áp điện phân phối 500kva, thông thường, các tấm thép silicon cán nguội dày 0,35 mm được chọn. Theo kích thước của lõi yêu cầu, nó được cắt thành tấm dài. Về lý thuyết, để giảm dòng điện xoáy, tấm thép silicon càng mỏng và các dải tấm chồng lên nhau càng hẹp thì hiệu quả càng tốt. Điều này không chỉ làm giảm tổn thất dòng điện xoáy, giảm sự tăng nhiệt độ mà còn tiết kiệm vật liệu làm tấm thép silicon.

Tuy nhiên, khi chế tạo lõi biến áp tấm thép silic không chỉ dựa vào những yếu tố thuận lợi nêu trên, bởi làm lõi sắt theo cách này sẽ làm tăng thời gian làm việc và giảm tiết diện hữu dụng của lõi sắt lên rất nhiều. Vì vậy, khi chế tạo lõi biến áp bằng tấm thép silic cần xem xét tình huống cụ thể, cân nhắc ưu nhược điểm và lựa chọn kích thước tối ưu.
