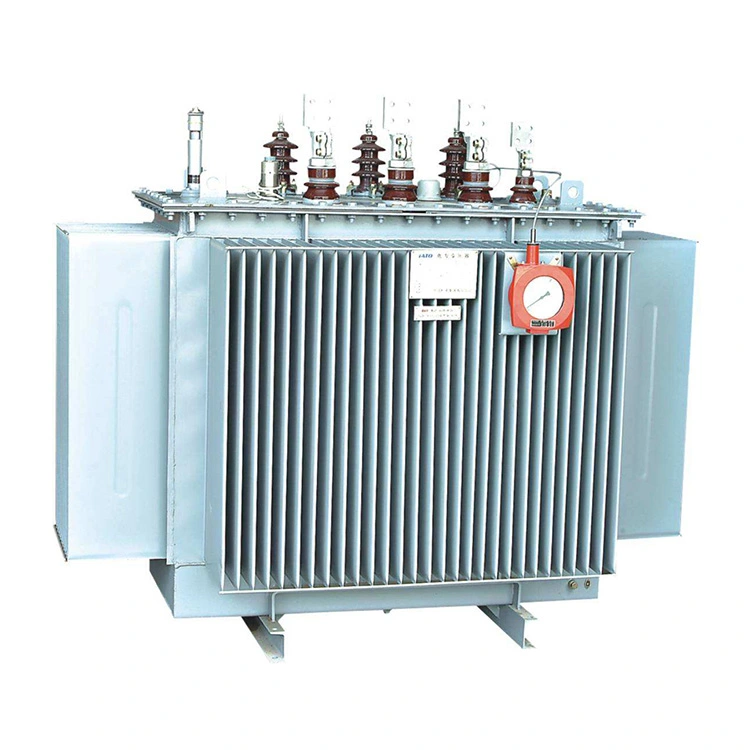

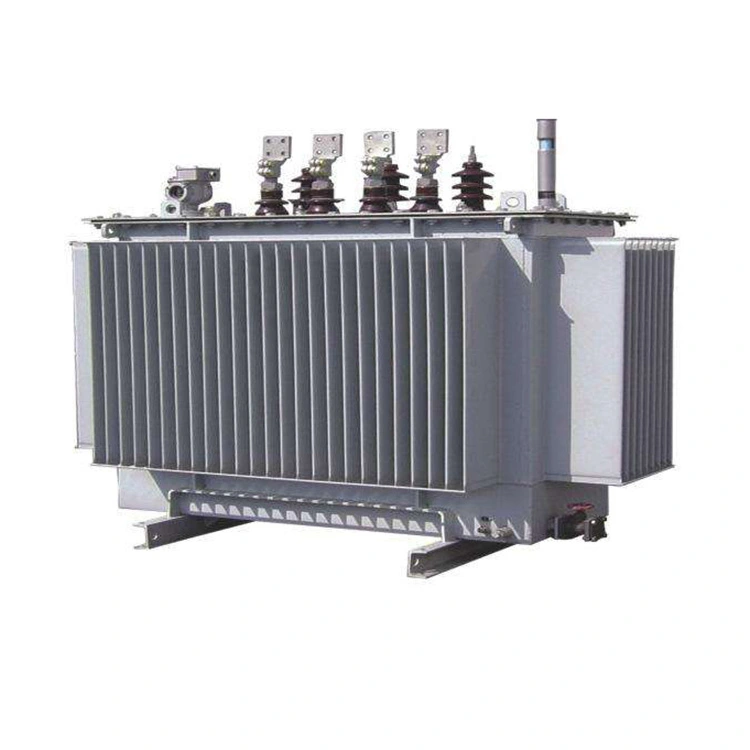

11kv 1000 Kva khi tải Tap Thay đổi máy biến áp điện

Lõi của máy biến áp nguồn thay đổi vòi tải 11kv 1000 kva tất cả đều sử dụng các tấm thép silicon cán nguội định hướng hạt chất lượng cao. Cấu trúc nghiêng hoàn toàn và không có lỗ, lõi có dạng bậc nhiều cấp, có ba hoặc năm đường nối. Sự thất thoát không khí và tiếng ồn thấp. Lõi cuộn được cán trực tiếp bằng thiết bị đặc biệt, không có đường nối, làm giảm lực cản từ và dẫn đến thất thoát không khí thấp.

Cuộn dây sử dụng dây đồng chất lượng cao. Chúng được tạo ra bằng cách rút các thanh đồng hoặc cuộn dây đồng không có oxy. Các dạng của nó bao gồm các loại hình trụ, xoắn ốc mới và dạng phân chia, v.v., đảm bảo máy biến áp nguồn thay đổi vòi tải 11kv 1000 kva có đủ độ bền điện, độ bền cơ học và khả năng tản nhiệt.

Thùng dầu được làm bằng các tấm thép chất lượng cao được hàn lại với nhau. Các bộ phận tản nhiệt sử dụng tản nhiệt dạng chip, tản nhiệt mở rộng hoặc thùng chứa dầu dạng sóng. Thùng dầu trải qua các cuộc kiểm tra độ kín đáng tin cậy trong nhà máy. Sau khi bề mặt bên trong và bên ngoài được rửa bằng axit và phốt phát, máy biến áp nguồn thay đổi vòi tải 11kv 1000 kva được sơn ba lớp nền và một lớp phủ bề mặt, vừa có khả năng chống ăn mòn vừa trang nhã.

Thông số kỹ thuật:

Hỏi: Tại sao các tấm thép silicon được sử dụng làm lõi của 11kv 1000 kva trên máy biến áp thay đổi nguồn tải?

Trả lời: Các lõi biến áp thông thường thường được làm bằng các tấm thép silicon. Thép silicon là loại thép có chứa silicon, có hàm lượng silicon dao động từ 0,8% đến 4,8%. Sử dụng thép silicon làm lõi của máy biến áp là do bản thân thép silicon là vật liệu có từ tính cao. Trong cuộn dây có điện, nó có thể tạo ra cường độ cảm ứng từ lớn, do đó làm giảm âm lượng của máy biến áp.

Chúng tôi biết rằng trên thực tế, máy biến áp chuyển nguồn 11kv 1000 kva khi tải hoạt động trong điều kiện dòng điện xoay chiều. Tổn thất điện năng không chỉ xảy ra ở điện trở của cuộn dây mà còn xuất hiện ở lõi sắt do ảnh hưởng điện từ xen kẽ. Tổn thất điện năng trong lõi sắt thường được gọi là "tổn thất sắt", nguyên nhân là do hai nguyên nhân: một là "tổn thất trễ", hai là "tổn thất dòng điện xoáy".

Tổn thất trễ là tổn thất sắt do lõi tạo ra trong quá trình từ hóa do hiện tượng trễ. Độ lớn của sự mất mát này tỷ lệ thuận với diện tích được bao quanh bởi vòng trễ từ của vật liệu. Vòng trễ từ của thép silicon hẹp nên việc sử dụng nó làm lõi của máy biến áp sẽ dẫn đến tổn thất trễ ít hơn, giúp giảm đáng kể mức độ gia nhiệt.

Trong khi đó, do có sự hiện diện của các nguyên tố silicon, thép silicon có thể làm tăng đáng kể điện trở suất của vật liệu lõi sắt, triệt tiêu hiệu quả dòng điện xoáy cảm ứng do từ trường xen kẽ bên trong lõi sắt tạo ra và giảm đáng kể tổn thất dòng điện xoáy.

Cấu trúc nhiều lớp và xếp chồng của các tấm thép silicon, kết hợp với đặc tính tổn hao thấp, cho phép lõi sắt biến áp nguồn 11kv 1000 kva khi tải có mức tăng nhiệt độ thấp hơn trong điều kiện tần số điện AC và hoạt động tiết kiệm năng lượng hơn và ổn định hơn.
