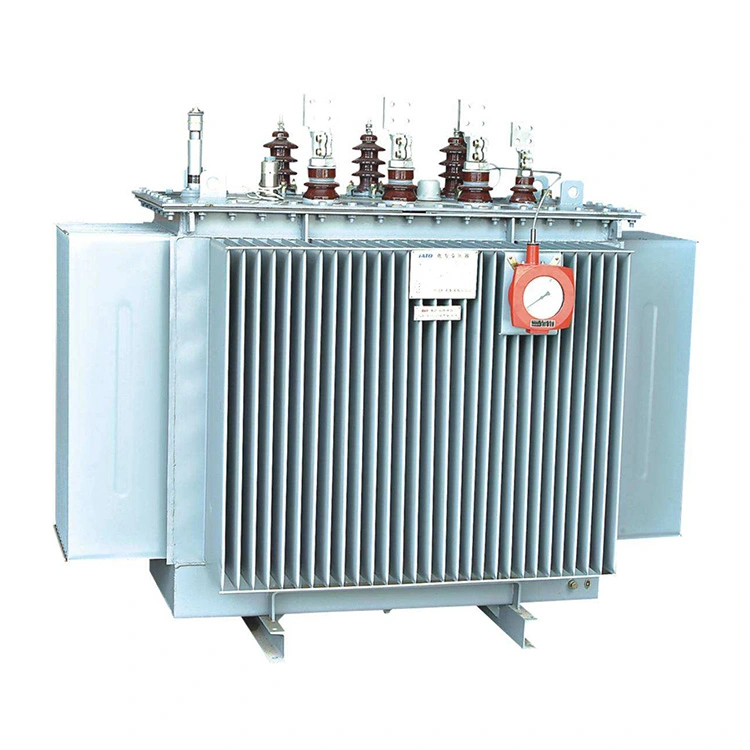

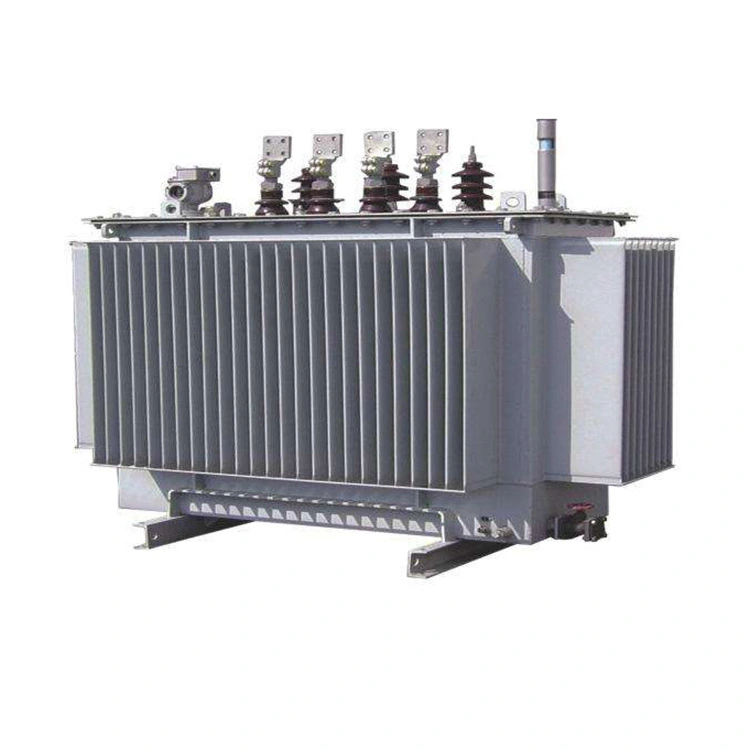

Lõi của máy biến áp điện ngâm dầu 10kv 1600kva được chế tạo bằng cách xếp chồng các tấm thép silicon cán nguội chất lượng cao. Điều này làm giảm đáng kể tổn thất không tải và dòng điện không tải. Lõi được liên kết với nhau để đảm bảo độ kín và giảm thiểu tiếng ồn. Cả cuộn dây điện áp cao và điện áp thấp đều được quấn bằng đồng không có oxy. Cuộn dây điện áp thấp sử dụng cấu trúc xoắn ốc đôi hoặc bốn hình xoắn ốc, trong khi cuộn dây điện áp cao sử dụng cấu trúc hình trụ nhiều lớp.
Liên kết máy biến áp điện ngâm dầu 10kv 1600kva sử dụng công nghệ Dyn11, giúp giảm tác động của sóng hài lên lưới điện và cải thiện chất lượng nguồn điện. Nó sử dụng một cấu trúc kín hoàn toàn, giúp kéo dài tuổi thọ sử dụng.
Máy biến áp ngâm dầu 10kv 1600kva không cần bảo trì và độ ồn đo được thực tế thấp hơn tiêu chuẩn. Không giống như máy biến áp ngâm dầu thông thường, máy biến áp kín hoàn toàn không cần bình chứa dầu. Những thay đổi về thể tích dầu có thể được điều chỉnh và bù đắp tự động bằng độ đàn hồi của các tấm tôn trong thùng dầu.
|
Tên sản phẩm |
Máy biến áp ngâm dầu 10kv 1600kva |
|
Áp suất cao (KV) |
10 KV |
|
Phạm vi vòi áp suất cao (%) |
±5 / ±2 ×2 ,5% |
|
Áp suất thấp (KV) |
0,4 KV |
|
Biểu Tượng Nhóm Vector |
Dyn11/Yyn0 |
|
KHÔNG mất tải(W) |
1640 W |
|
Mất tải (W) |
14500 W |
|
KHÔNG có dòng tải (%) |
0,8 % |
|
Trở kháng ngắn mạch (%) |
4,5 % |
1. Lõi của nó được tạo ra bằng cách xếp chồng các tấm thép silicon định hướng dày 0,18 đến 0,3 mm thông qua quá trình dập và cắt, đảm bảo độ ổn định tốt.
2. Cuộn dây được làm bằng đồng nguyên chất. Đối với các mạch điện cao thế, dây tráng men polyimide được sử dụng; trong khi đối với các mạch điện áp thấp, dây đồng hoặc lá đồng không có oxy được sử dụng để cải thiện hiệu suất điện trở ngắn mạch.
3."Việc sử dụng biểu tượng kết nối 'Dyn11' có thể tránh được ảnh hưởng của sóng hài bậc cao. Nó chống lại tác động của tải không bù một cách hiệu quả và cải thiện chất lượng nguồn điện."
4.Máy biến áp ngâm dầu 10kv 1600kva sử dụng phương pháp phun dầu chân không để loại bỏ bọt khí ra khỏi lõi, đảm bảo tính ổn định của hiệu suất cách điện.
5. Máy biến áp trải qua quá trình kiểm tra nghiêm ngặt trước khi xuất xưởng và tuân thủ đầy đủ các tiêu chuẩn IEC và ISO.
(1)Thân của máy biến áp ngâm trong dầu kín hoàn toàn được đổ đầy dầu trong điều kiện chân không, giúp loại bỏ hoàn toàn hơi ẩm và không khí khỏi vật liệu cách điện, đảm bảo tuổi thọ hoạt động lâu dài của máy biến áp.
(2) Đối với máy biến áp ngâm dầu 10kv 1600kva kín hoàn toàn, thùng dầu sử dụng loại thùng tôn hoặc thiết bị tản nhiệt có thể gập lại và loại bỏ thùng chứa dầu. Sự thay đổi về thể tích dầu được bù đắp bằng độ đàn hồi của thùng dầu.
Do thân của máy biến áp ngâm dầu kín hoàn toàn được cách ly với không khí nên không có sự tiếp xúc giữa dầu và không khí nên lớp cách điện sẽ không bị ẩm và tốc độ lão hóa sẽ giảm đi đáng kể. Kết quả là độ tin cậy và tuổi thọ của máy biến áp được cải thiện. Không cần kiểm tra trước khi vận hành nên người dùng có thể tiết kiệm chi phí.
