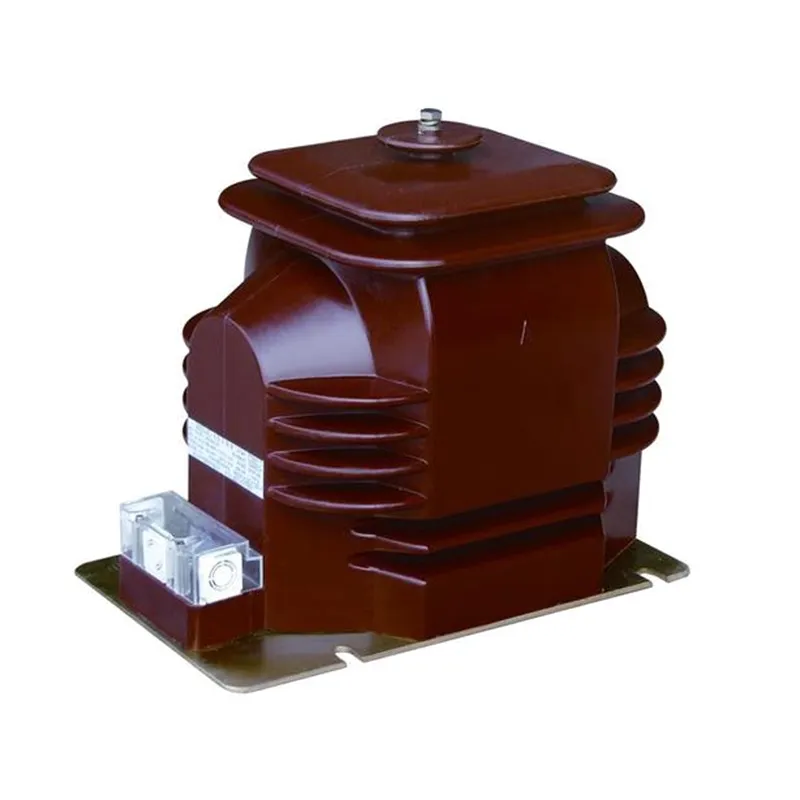

Khi hệ thống phân phối điện ngày càng trở nên phức tạp, việc đo điện áp chính xác và bảo vệ đáng tin cậy trở nên quan trọng hơn bao giờ hết. MỘTMáy biến thế tiềm năng một pha 13,8 Kv trong trạm biến ápđóng vai trò quan trọng trong việc đảm bảo chuyển đổi điện áp chính xác cho các hệ thống đo lường, giám sát, bảo vệ rơle và tự động hóa.
XiFachuyên cung cấp hàng chất lượng caoMáy biến thế tiềm năng một pha 13,8 Kv trong trạm biến ápcác giải pháp được thiết kế cho mạng lưới tiện ích hiện đại, trạm biến áp công nghiệp, cơ sở năng lượng tái tạo và cơ sở hạ tầng phân phối điện. Bài viết này tìm hiểu các nguyên tắc làm việc, kết cấu, lợi ích, thông số kỹ thuật, ứng dụng, những cân nhắc khi lắp đặt và yêu cầu bảo trì của các bộ phận trạm biến áp thiết yếu này.
Máy biến thế tiềm năng (PT), còn được gọi là máy biến điện áp (VT), là máy biến áp đo lường được thiết kế để giảm mức điện áp sơ cấp cao xuống điện áp thứ cấp thấp tiêu chuẩn phù hợp cho các dụng cụ đo lường, rơle bảo vệ, hệ thống SCADA và thiết bị giám sát.
A Máy biến thế tiềm năng một pha 13,8 Kv trong trạm biến ápđặc biệt chuyển đổi điện áp hệ thống điện trung áp khoảng 13,8 kV thành đầu ra an toàn và có thể đo lường được như 120V, 110V hoặc các giá trị tiêu chuẩn hóa khác.
Những máy biến áp này cung cấp khả năng cách ly điện giữa các mạch điện áp cao và hệ thống điều khiển điện áp thấp trong khi vẫn duy trì độ chính xác đo cao.
Nguyên lý hoạt động dựa trên cảm ứng điện từ. Khi cuộn sơ cấp được nối vào mạng 13,8 kV, từ thông sẽ được tạo ra trong lõi máy biến áp.
Từ thông này tạo ra một điện áp tỷ lệ trong cuộn thứ cấp theo tỉ số vòng dây giữa cuộn sơ cấp và thứ cấp.
Tín hiệu điện áp thấp thu được có thể được cung cấp một cách an toàn:
Bằng cách tái tạo chính xác dạng sóng điện áp sơ cấp, máy biến áp cho phép giám sát và bảo vệ đáng tin cậy trên toàn bộ trạm biến áp.
Máy biến thế tiềm năng 13,8 kV chất lượng cao bao gồm một số bộ phận quan trọng đảm bảo an toàn vận hành và độ chính xác của phép đo.
| Thành phần | Chức năng |
|---|---|
| Cuộn dây sơ cấp | Đấu nối trực tiếp vào hệ thống trung thế |
| Cuộn dây thứ cấp | Cung cấp đầu ra điện áp giảm cho các thiết bị |
| lõi từ | Truyền từ thông hiệu quả |
| Hệ thống cách nhiệt | Đảm bảo độ bền điện môi và an toàn |
| Vỏ sứ hoặc polymer | Bảo vệ các bộ phận bên trong khỏi điều kiện môi trường |
| hội thiết bị đầu cuối | Cung cấp kết nối điện an toàn |
| Cấu trúc nối đất | Cải thiện an toàn vận hành |
Các nhà sản xuất cao cấp như XiFa sử dụng vật liệu cách nhiệt tiên tiến và kỹ thuật cuộn dây chính xác để tối đa hóa độ tin cậy và tuổi thọ sử dụng.
Mặc dù các thông số kỹ thuật khác nhau tùy theo yêu cầu của dự án nhưng các thông số sau đây thường thấy trong các ứng dụng trạm biến áp.
| tham số | Giá trị điển hình |
|---|---|
| Điện áp định mức | 13,8 kV |
| Loại pha | một pha |
| Tính thường xuyên | 50Hz / 60Hz |
| Điện áp thứ cấp | 120V, 110V hoặc tùy chỉnh |
| Lớp chính xác | 0,2, 0,5, 1,0 |
| Mức cách nhiệt | Theo tiêu chuẩn IEC/ANSI |
| Cài đặt | Ngoài trời hoặc trong nhà |
| Phương pháp làm mát | Làm mát không khí tự nhiên |
| Lớp bảo vệ | Thiết kế chống chịu thời tiết |
Máy biến thế tiềm năng cung cấp khả năng điều chỉnh điện áp có độ chính xác cao, cho phép đo lường và phân tích hệ thống chính xác.
Rơle bảo vệ dựa vào điện áp đầu vào chính xác để phát hiện các điều kiện hoạt động bất thường một cách nhanh chóng và chính xác.
Bằng cách cách ly thiết bị đo lường khỏi mạch điện áp cao, PT giảm đáng kể các mối nguy hiểm về điện.
Giám sát điện áp liên tục cải thiện nhận thức vận hành và hỗ trợ các chương trình bảo trì phòng ngừa.
Hệ thống cách nhiệt chất lượng cao và vỏ bền cho phép hoạt động đáng tin cậy trong nhiều thập kỷ.
Các trạm biến áp hiện đại ngày càng phụ thuộc vào hệ thống giám sát và tự động hóa kỹ thuật số đòi hỏi dữ liệu điện áp chính xác.
Máy biến thế tiềm năng một pha 13,8 kV được sử dụng rộng rãi trong nhiều lĩnh vực.
Bất cứ nơi nào cần đo và bảo vệ điện áp chính xác, những máy biến áp này đóng một vai trò quan trọng.
Việc lựa chọn PT chính xác đòi hỏi phải đánh giá cẩn thận một số yếu tố kỹ thuật.
Đảm bảo máy biến áp phù hợp với yêu cầu cách điện và điện áp danh định của hệ thống.
Các ứng dụng đo lường doanh thu thường yêu cầu các lớp có độ chính xác cao hơn các hệ thống giám sát chung.
Tính toán tổng tải kết nối từ đồng hồ, rơle và thiết bị giám sát.
Xem xét các yêu cầu về độ ẩm, mức độ ô nhiễm, độ cao, nhiệt độ và địa chấn.
Xác minh sự tuân thủ với các tiêu chuẩn IEC, ANSI, IEEE và tiện ích địa phương.
Việc lắp đặt đúng cách là điều cần thiết để đạt được độ tin cậy lâu dài.
Thực hiện theo các quy trình này sẽ giảm thiểu các vấn đề vận hành và cải thiện tuổi thọ của thiết bị.
Bảo trì định kỳ đảm bảo hiệu suất liên tục và độ tin cậy của hệ thống.
| Hoạt động bảo trì | Tần suất được đề xuất |
|---|---|
| Kiểm tra trực quan | hàng tháng |
| Kiểm tra độ kín của thiết bị đầu cuối | Hàng quý |
| Kiểm tra điện trở cách điện | Hàng năm |
| Làm sạch chất cách điện | theo yêu cầu |
| Kiểm tra nhiệt | Hàng năm |
| Xác minh hiệu chuẩn | Theo tiêu chuẩn tiện ích |
Bảo trì phòng ngừa giúp giảm đáng kể sự cố ngừng hoạt động ngoài dự kiến và chi phí thay thế.
| Tính năng | Máy biến thế tiềm năng (PT) | Máy biến dòng điện (CT) |
|---|---|---|
| Chức năng chính | Đo điện áp | Đo lường hiện tại |
| Sự liên quan | Song song | Loạt |
| đầu ra | Giảm điện áp | Giảm hiện tại |
| Giá trị thứ cấp điển hình | 110V hoặc 120V | 1A hoặc 5A |
| Ứng dụng | Đo sáng và bảo vệ | Đo sáng và bảo vệ |
Cả hai máy biến áp đo lường đều phối hợp với nhau để cung cấp khả năng giám sát và bảo vệ hệ thống điện hoàn chỉnh.
Ngành điện đang phát triển nhanh chóng hướng tới các trạm biến áp kỹ thuật số và cơ sở hạ tầng lưới điện thông minh.
Những phát triển trong tương lai bao gồm:
Các nhà sản xuất như XiFa tiếp tục đầu tư vào công nghệ máy biến áp tiên tiến để hỗ trợ các yêu cầu mới nổi này của ngành.
Mục đích chính của nó là giảm mức điện áp cao xuống mức điện áp thấp tiêu chuẩn hóa một cách an toàn phù hợp cho các thiết bị đo lường, đo lường và bảo vệ.
Đo điện áp chính xác đảm bảo tính toán đáng tin cậy, giám sát hệ thống, phát hiện lỗi và phối hợp bảo vệ.
Đúng. Nhiều mẫu được thiết kế đặc biệt để lắp đặt ngoài trời với hệ thống vỏ và cách nhiệt chịu được thời tiết.
Với việc bảo trì thích hợp, máy biến thế tiềm năng chất lượng cao thường có tuổi thọ sử dụng trên 25 năm.
Các tiêu chuẩn IEC, ANSI, IEEE và các tiện ích cụ thể thường được tham chiếu khi lựa chọn và lắp đặt các máy biến áp tiềm năng.
Các tiện ích, nhà máy công nghiệp, cơ sở năng lượng tái tạo, hệ thống giao thông, hoạt động khai thác mỏ và mạng lưới điện thương mại đều phụ thuộc vào chúng.
A Máy biến thế tiềm năng một pha 13,8 Kv trong trạm biến áplà thành phần cơ bản để đo điện áp, bảo vệ rơle, đo năng lượng và giám sát hệ thống điện. Khả năng cung cấp sự chuyển đổi điện áp chính xác trong khi vẫn duy trì cách ly điện khiến nó không thể thiếu trong các trạm biến áp hiện đại và hệ thống điện công nghiệp.
Cho dù hỗ trợ mạng lưới phân phối tiện ích, dự án năng lượng tái tạo hay cơ sở công nghiệp, việc lựa chọn máy biến áp đáng tin cậy từ nhà sản xuất có kinh nghiệm có thể nâng cao đáng kể độ an toàn vận hành, độ chính xác của phép đo và độ tin cậy của hệ thống.
Bạn đang tìm kiếm một giải pháp đáng tin cậy và hiệu suất cao cho dự án trạm biến áp tiếp theo của mình?XiFacung cấp các máy biến thế tiềm năng được thiết kế chuyên nghiệp để đáp ứng các tiêu chuẩn quốc tế khắt khe và các yêu cầu ứng dụng đa dạng.Liên hệ với chúng tôingay hôm nay để thảo luận về nhu cầu dự án của bạn, yêu cầu hỗ trợ kỹ thuật hoặc nhận báo giá tùy chỉnh từ nhóm chuyên gia của chúng tôi.
