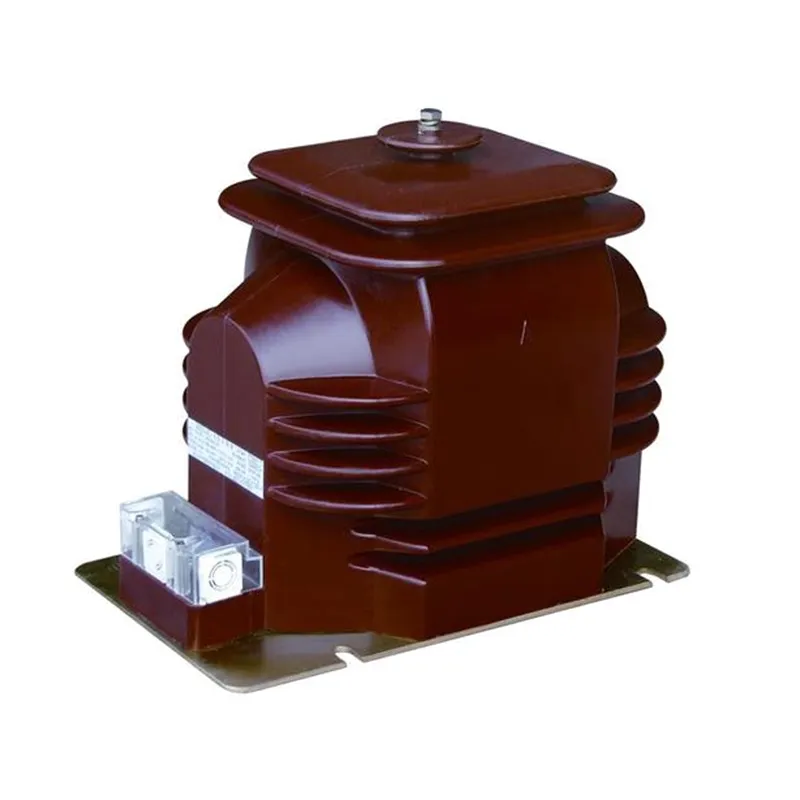

Máy biến thế tiềm năng một pha 13,8 Kv trong Trạm biến áp được thiết kế để giảm điện áp sơ cấp 13,8 kv xuống điện áp thứ cấp tiêu chuẩn, chẳng hạn như 100 hoặc 110 volt. Sau đó, điện áp giảm được cung cấp cho các cuộn dây song song để đo các thiết bị đo và rơle bảo vệ, cho phép thực hiện các phép đo điện áp sơ cấp một cách gián tiếp bằng thiết bị đo điện áp thấp. Cách tiếp cận như vậy giúp đơn giản hóa việc thiết kế thiết bị, tiết kiệm chi phí và đảm bảo an toàn cho cả thiết bị và nhân viên vận hành.
Nguyên lý làm việc của máy biến thế tiềm năng một pha 13,8 kv giống như máy biến áp phân phối điện, trong đó tỉ số biến áp được xác định bằng số vòng dây ở cuộn sơ cấp và thứ cấp. Việc tăng số vòng dây thứ cấp sẽ làm giảm tỷ số, trong khi việc tăng số vòng dây sơ cấp sẽ làm tăng tỷ số này. Điều quan trọng cần lưu ý là trong mọi trường hợp, mạch thứ cấp của máy biến thế một pha 13,8 kv không được phép đoản mạch trong quá trình vận hành.
| Kiểu | Tỷ số điện áp định mức (kV) | Lớp chính xác | Cấp chính xác và công suất định mức cosΦ=0,8 | Tối đa. Đầu ra (VA) | |||
| 0.2 | 0.5 | 1 | 6(P) | ||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/3) | 0,2/6P 0,5/6P 1/6P | 30 | 80 | 150 | 100 | 400 |
| JDZ11-20 | (20/√3)/(0,1/√3)/(0,1/3) | ||||||
| JDZ11-15 | (15/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | 0,2/0,2/6P 0,2/0,5/6P | 15 | 20 | không áp dụng | 100 | 2*200 |
| JDZX11-20 | (20/√3)/(0,1/√3)/(0,1/√3)/(0,1/3) | ||||||
Hỏi: Máy biến thế một pha 13,8 kv khác máy biến thế điện áp 13,8 kv như thế nào?
Trả lời: Mặc dù cả hai đều là thiết bị chuyển đổi điện áp, nhưng máy biến thế một pha 13,8 kv được thiết kế để đo lường và bảo vệ thay vì truyền tải điện. Tải định mức của nó tương đối nhỏ, thường được biểu thị bằng VA, trong khi máy biến áp điện xử lý tải ở giá trị lớn hơn được tính bằng kVA hoặc MVA.
Hỏi: Những phương pháp cách điện nào được sử dụng ở máy biến điện thế một pha 13,8 kv?
Đáp: Hầu hếtmáy biến thế tiềm năngở cấp điện áp này, sử dụng vật liệu cách nhiệt bằng nhựa epoxy cho dịch vụ trong nhà hoặc vỏ bằng sứ/silicone để lắp đặt ngoài trời. Một số thiết kế sử dụng vật liệu cách nhiệt ngâm trong dầu để kéo dài tuổi thọ và khả năng chịu nhiệt cao hơn.
Hỏi: Máy biến điện áp một pha 13,8 kV nên được kết nối như thế nào trong trạm biến áp?
Trả lời: Để đo pha với mặt đất, PT sơ cấp được kết nối giữa một pha và mặt đất. Trong hệ thống ba pha, một bộ PT một pha hoặc thiết bị PT ba pha có thể được sử dụng để đo điện áp giữa các đường dây và đường dây với đất.
Hỏi: Máy biến thế tiềm năng một pha 13,8 kV trong trạm biến áp có thể phát sinh những vấn đề gì?
Trả lời: Các vấn đề thường gặp bao gồm suy giảm chất cách điện, cộng hưởng sắt trong một số điều kiện chuyển mạch nhất định, quá nhiệt do quá tải và tình trạng hở mạch thứ cấp có thể gây ra điện áp cao nguy hiểm.
