Chọn mộtMáy cắt khí ACBkhông chỉ là về việc phù hợp với xếp hạng hiện tại. Đối với các kỹ sư, nhà chế tạo bảng điều khiển, chủ nhà máy, nhà thầu dự án và nhóm mua sắm, thách thức thực sự là chọn một cầu dao có thể bảo vệ thiết bị, giảm thời gian ngừng hoạt động, phù hợp với thiết kế thiết bị đóng cắt, hỗ trợ mở rộng tải trong tương lai và vẫn đáng tin cậy sau nhiều năm hoạt động. Bài viết này giải thích cách thức hoạt động của Máy cắt không khí ACB, nơi nó thường được sử dụng, thông số kỹ thuật nào quan trọng nhất và cách người mua có thể tránh những sai lầm tốn kém trong quá trình lựa chọn. Nó cũng giới thiệu những cân nhắc mua hàng thực tế khi làm việc vớiCông ty TNHH Thiết bị điện Ôn Châu Xifakhi tìm kiếm giải pháp ACB cho hệ thống điện công nghiệp và thương mại.
Mục lục
Trong hệ thống phân phối điện hạ áp, cầu dao chính thường được coi là một hạng mục trong danh sách mua sắm. Đó là một cách mạo hiểm để xem xét nó. Máy cắt không khí ACB thường được lắp đặt tại các điểm quan trọng của hệ thống, chẳng hạn như bảng điều khiển đầu vào, tủ phân phối chính, bảng đầu ra máy phát điện, phía thứ cấp máy biến áp hoặc mạch cấp điện lớn. Một khi nó không hoạt động bình thường thì kết quả có thể không phải là một lỗi điện nhỏ. Nó có thể dẫn đến ngừng sản xuất, hư hỏng thiết bị, nguy cơ hỏa hoạn hoặc bảo trì khẩn cấp tốn kém.
Nhiều người mua chỉ tìm kiếm ACB theo xếp hạng hiện tại, chẳng hạn như 630A, 1000A, 1600A, 2000A hoặc 3200A. Tất nhiên, xếp hạng hiện tại có vấn đề nhưng đó không phải là toàn bộ câu chuyện. Bộ ngắt cũng phải phù hợp với mức độ ngắn mạch của vị trí lắp đặt, yêu cầu bảo vệ của tải, cấu trúc thiết bị đóng cắt, môi trường vận hành và kế hoạch bảo trì của cơ sở.
Một máy cắt không khí tốt ACB cung cấp cho hệ thống điện một phương pháp được kiểm soát để ngắt dòng điện bất thường. Nó bảo vệ dây cáp, thanh cái, máy biến áp, máy phát điện, động cơ và thiết bị hạ nguồn. Quan trọng hơn, nó mang lại sự tự tin cho đội bảo trì. Khi một hệ thống được xây dựng xung quanh cầu dao có hoạt động cơ học ổn định, ngắt chính xác và cài đặt bảo vệ rõ ràng, toàn bộ phòng phân phối sẽ trở nên dễ quản lý hơn.
Câu hỏi mua hàng thực sự không chỉ đơn giản là “Bộ ngắt giá bao nhiêu?” Một câu hỏi hay hơn là: “Liệu cầu dao này có còn bảo vệ hệ thống của tôi một cách chính xác khi xảy ra lỗi vào thời điểm tồi tệ nhất có thể không?”

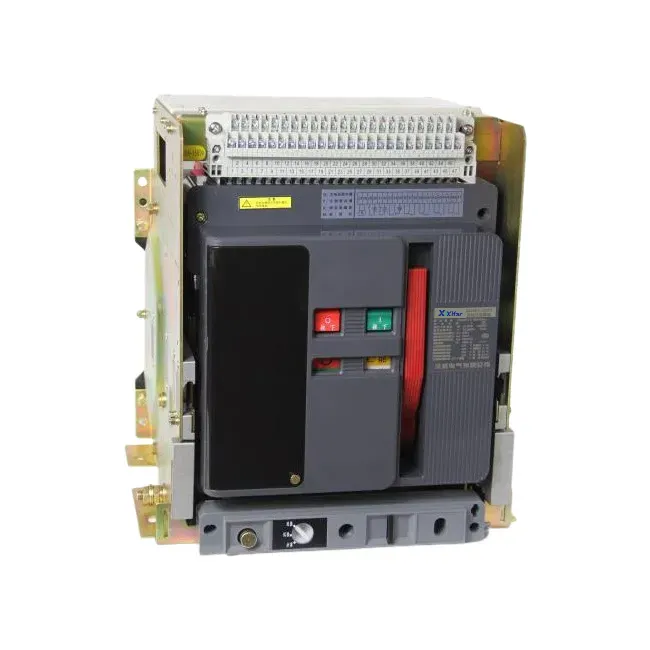

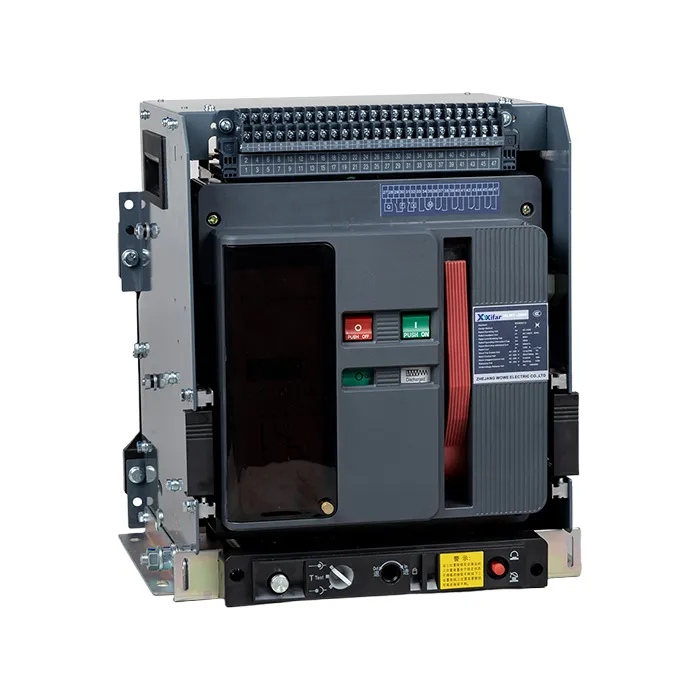

Máy cắt không khí ACB là thiết bị chuyển mạch và bảo vệ điện áp thấp sử dụng không khí làm môi trường dập tắt hồ quang. Khi các tiếp điểm tách ra trong quá trình gián đoạn sự cố, hồ quang điện sẽ được hình thành. Bộ ngắt dẫn hướng và làm nguội hồ quang thông qua máng hồ quang cho đến khi dòng điện được ngắt một cách an toàn. Thiết kế này giúp ACB phù hợp với các ứng dụng điện áp thấp dòng điện cao, trong đó độ tin cậy, khả năng bảo trì và khả năng bảo vệ có thể điều chỉnh là rất quan trọng.
Trong sử dụng thực tế, Máy cắt không khí ACB có thể thực hiện một số chức năng quan trọng. Nó có thể bật và tắt mạch bằng tay hoặc bằng điện. Nó có thể tự động ngắt khi xảy ra tình trạng quá tải, ngắn mạch, thiếu điện áp hoặc chạm đất, tùy thuộc vào cấu hình của bộ ngắt. Trong nhiều hệ thống điện hiện đại, bộ ngắt thông minh còn hỗ trợ đo lường, liên lạc, ghi lại lỗi và điều chỉnh đường cong bảo vệ.
So với các máy cắt nhỏ hơn, ACB thường được chọn cho cấp phân phối điện chính vì nó có thể xử lý dòng điện khung cao hơn và yêu cầu ngắt sự cố mạnh hơn. Việc kiểm tra và bảo trì trong các tủ điện lớn cũng dễ dàng hơn, đặc biệt khi sử dụng thiết kế dạng kéo. Đối với những cơ sở không có khả năng ngừng hoạt động lâu, khả năng bảo trì này là một lợi thế không nhỏ.
Người mua ít khi vất vả vì không tìm được Máy cắt khí ACB. Họ gặp khó khăn vì có quá nhiều mô hình trông giống nhau trên giấy. Mức giá thấp ban đầu có thể trông hấp dẫn, nhưng lựa chọn sai có thể dẫn đến không phù hợp, chậm trễ lắp đặt, quá nóng, vấp ngã khó chịu, tính chọn lọc kém hoặc khó hỗ trợ sau bán hàng.
Đối với các nhà chế tạo bảng điều khiển, khả năng tương thích về kích thước thường là mối quan tâm lớn. Cầu dao không phù hợp với thiết kế tủ có thể ảnh hưởng đến cách bố trí thanh cái, độ mở cửa, vị trí tay cầm vận hành và không gian bảo trì. Đối với người dùng nhà máy, mối quan tâm lớn nhất thường là hoạt động ổn định. Họ cần một cầu dao hoạt động khi cần thiết, luôn đóng khi hệ thống hoạt động tốt và có thể được bảo trì mà không có thời gian ngừng hoạt động không cần thiết.
Đối với các nhà thầu, tốc độ giao hàng và tài liệu cũng rất quan trọng. Một dự án có thể yêu cầu ảnh sản phẩm, bản vẽ, sơ đồ nối dây, báo cáo thử nghiệm, chứng chỉ, chi tiết bảng tên và thông tin đóng gói trước khi giao hàng. Nếu nhà cung cấp không thể trả lời rõ ràng, tiến độ dự án có thể bị ảnh hưởng.
| Mối quan tâm của người mua | Tại sao nó quan trọng | Những gì cần xác nhận trước khi đặt hàng |
|---|---|---|
| Xếp hạng hiện tại không khớp | Cầu dao có kích thước nhỏ hơn có thể quá nóng hoặc ngắt quá thường xuyên, trong khi cầu dao có kích thước quá lớn có thể làm giảm độ chính xác của việc bảo vệ. | Dòng điện định mức, kích thước khung, loại tải, phụ cấp mở rộng trong tương lai. |
| Khả năng phá vỡ không đủ | Cầu dao có thể không ngắt dòng điện sự cố cao một cách an toàn tại điểm lắp đặt. | Icu, Ics, tính toán ngắn mạch công trường, công suất máy biến áp. |
| Cấu trúc cài đặt sai | Cầu dao có thể không vừa với thiết bị đóng cắt hoặc có thể bất tiện khi bảo trì. | Loại cố định hoặc loại kéo ra, kích thước, hình cắt bảng điều khiển, kết nối thanh cái. |
| Cài đặt bảo vệ không chính xác | Sự phối hợp kém có thể gây ra tình trạng tắt máy không cần thiết hoặc không thể cách ly đúng vùng lỗi. | Loại đơn vị ngắt, độ trễ thời gian dài, độ trễ thời gian ngắn, cài đặt lỗi tức thời và chạm đất. |
| Hỗ trợ kỹ thuật yếu | Người mua có thể gặp phải sự chậm trễ trong quá trình lắp đặt, thử nghiệm hoặc vận hành thử. | Tốc độ phản hồi của nhà cung cấp, bản vẽ, hướng dẫn sử dụng, hỗ trợ nối dây, dịch vụ hậu mãi. |
Việc lựa chọn Máy cắt không khí ACB chuyên nghiệp bắt đầu từ hệ thống điện chứ không phải từ trang danh mục. Trước khi xác nhận model, người mua nên thu thập thông tin cơ bản của dự án, bao gồm điện áp định mức, dòng điện định mức, tần số, số cực, mức ngắn mạch, loại tủ, phương pháp vận hành, yêu cầu bảo vệ và nhu cầu liên lạc.
Dòng điện định mức thường là thông số đầu tiên người mua nhắc đến. Tuy nhiên, khả năng cắt ngắn mạch định mức của dịch vụ cũng quan trọng không kém. Máy cắt có khả năng cắt cuối cùng cao nhưng khả năng cắt khi sử dụng thấp hơn có thể không phải là lựa chọn tốt nhất cho các hệ thống công nghiệp đòi hỏi khắt khe. Đối với tải quan trọng, người mua nên chú ý đến cả giá trị Icu và Ics.
Đơn vị chuyến đi xứng đáng được quan tâm đặc biệt. Một thiết bị bảo vệ cơ bản có thể đủ cho một bảng phân phối đơn giản, trong khi một nhà máy hiện đại, trung tâm dữ liệu, tòa nhà thương mại hoặc dự án năng lượng tái tạo có thể yêu cầu các chức năng giám sát và bảo vệ nâng cao hơn. Cài đặt có thể điều chỉnh có thể giúp cải thiện tính chọn lọc giữa các thiết bị ngược dòng và hạ lưu.
Mẹo thiết thực dành cho nhóm mua sắm: khi yêu cầu báo giá, hãy gửi cho nhà cung cấp bản vẽ bảng điều khiển, điện áp hệ thống, dòng điện định mức, số cực, công suất cắt yêu cầu, loại lắp đặt và danh sách phụ kiện cùng nhau. Điều này làm giảm giao tiếp qua lại và tránh lỗi mô hình.
Người mua thường so sánh ACB với MCCB và VCB. Sự khác biệt không phải là cái nào tốt hơn trên toàn cầu. Nó phụ thuộc vào cấp điện áp, phạm vi dòng điện, vị trí lắp đặt, nhu cầu bảo vệ, kỳ vọng bảo trì và ngân sách.

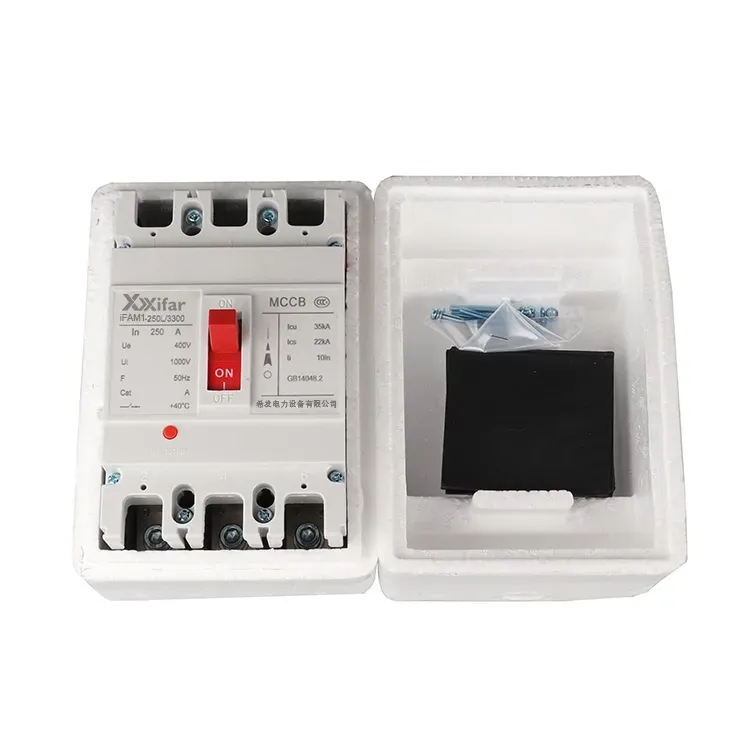

Bộ ngắt mạch vỏ đúc được sử dụng rộng rãi cho các mạch cấp dòng điện thấp hơn, bảng điều khiển máy móc và các ứng dụng phân phối nhỏ gọn. Nó tiết kiệm, nhỏ gọn và dễ lắp đặt. Tuy nhiên, khi dòng điện hệ thống trở nên cao hơn và yêu cầu bảo vệ ngày càng cao hơn thì Máy cắt không khí ACB sẽ trở nên phù hợp hơn.
Máy cắt chân không thường được sử dụng trong hệ thống điện trung thế. Việc dập tắt hồ quang của nó diễn ra bên trong một thiết bị ngắt hồ quang chân không, khác với cấu trúc máng hồ quang không khí của ACB. Nói một cách đơn giản, ACB thường được chọn để phân phối chính điện áp thấp, trong khi VCB được chọn để phân phối trung thế.
| Loại máy cắt | Cấp điện áp chung | Sử dụng điển hình | Ưu điểm chính |
|---|---|---|---|
| Máy cắt khí ACB | Phân phối điện hạ thế | Bảng điều khiển đầu vào chính, bộ cấp nguồn lớn, đầu ra máy phát điện, phía thứ cấp máy biến áp | Công suất dòng điện cao, bảo vệ có thể điều chỉnh, bảo trì thuận tiện, tùy chọn thông minh |
| Bộ ngắt mạch vỏ đúc MCCB | Phân phối điện áp thấp | Mạch nhánh, bộ cấp liệu nhỏ hơn, bảng điều khiển máy móc | Kích thước nhỏ gọn, chi phí tiết kiệm, lắp đặt dễ dàng |
| Máy cắt chân không VCB | Phân phối trung thế | Trạm biến áp, thiết bị đóng cắt trung thế, mạng điện công nghiệp | Dập tắt hồ quang mạnh trong chân không, thích hợp khi gián đoạn điện áp trung thế |
Máy cắt không khí ACB thường được sử dụng ở bất cứ nơi nào phân phối điện áp thấp cần được bảo vệ mạnh mẽ và chuyển mạch đáng tin cậy. Nó xuất hiện trong các nhà máy công nghiệp, tòa nhà thương mại, trung tâm dữ liệu, phòng phân phối điện, bệnh viện, sân bay, cơ sở vận chuyển đường sắt, nhà máy xử lý nước, dự án khai thác mỏ và hệ thống năng lượng tái tạo.
Trong các nhà máy sản xuất, ACB có thể bảo vệ đường dây chính đi vào của phân xưởng. Trong một tòa nhà thương mại, nó có thể đóng vai trò là cầu dao chính trong tủ điện hạ thế. Trong một trung tâm dữ liệu, nó có thể giúp bảo vệ các đường dẫn điện quan trọng nơi thời gian ngừng hoạt động cực kỳ tốn kém. Trong các trạm năng lượng tái tạo, ACB có thể được sử dụng trong các tủ phân phối điện áp thấp kết nối với máy biến áp, bộ biến tần hoặc hệ thống phụ trợ.
Điểm chung trong tất cả các ứng dụng này rất đơn giản: hệ thống cần một thiết bị đáng tin cậy ở vị trí bảo vệ quan trọng. Khi tải điện lớn, dòng điện sự cố nghiêm trọng và môi trường vận hành không thể chịu đựng được các sự cố lặp đi lặp lại, Máy cắt không khí ACB được lựa chọn phù hợp sẽ trở thành một khoản đầu tư cần thiết chứ không phải là một bộ phận tùy chọn.
Một nhà cung cấp đáng tin cậy nên làm nhiều việc hơn là chỉ bán cầu dao. Nhà cung cấp nên hiểu các điều kiện làm việc đằng sau đơn đặt hàng. Đối với những người mua không phải là chuyên gia về điện, điều này càng quan trọng hơn. Thông tin kỹ thuật rõ ràng có thể ngăn chặn việc lựa chọn sai mẫu trước khi bắt đầu sản xuất.
Công ty TNHH Thiết bị Điện Ôn Châu Xifa cung cấp các sản phẩm điện cho các ứng dụng phân phối điện, bao gồm giải pháp Máy cắt không khí ACB cho hệ thống điện áp thấp. Đối với người mua, giá trị không chỉ nằm ở bản thân sản phẩm mà còn ở đề xuất mẫu mã, khả năng sản xuất, các tùy chọn tùy chỉnh, thử nghiệm tại nhà máy và hỗ trợ liên lạc trước và sau khi giao hàng.
Khi đánh giá một nhà cung cấp, người mua nên đặt những câu hỏi thực tế. Nhà cung cấp có thể cung cấp bản vẽ kỹ thuật không? Họ có thể đề xuất mức đánh giá hiện tại và công suất cắt chính xác dựa trên thông tin dự án không? Họ có thể hỗ trợ các cấu trúc kiểu cố định và kiểu kéo ra không? Họ có thể cung cấp các phụ kiện như bộ điều khiển động cơ, bộ nhả shunt, bộ nhả điện áp thấp, tiếp điểm phụ và bộ ngắt thông minh không? Họ có thể phản hồi nhanh chóng khi người cài đặt có thắc mắc không?
| Điểm đánh giá nhà cung cấp | Người mua nên tìm kiếm điều gì |
|---|---|
| Phạm vi sản phẩm | Nhiều mức xếp hạng hiện tại, tùy chọn cực, chế độ hoạt động và cấu hình phụ kiện. |
| Hỗ trợ kỹ thuật | Giao tiếp rõ ràng về lựa chọn, bản vẽ, hệ thống dây điện, lắp đặt và vận hành. |
| Kiểm soát chất lượng | Kiểm tra nhà máy định kỳ, kiểm tra vận hành cơ khí, kiểm tra cách điện và xác minh hiệu suất vấp ngã. |
| Khả năng tùy biến | Hỗ trợ các yêu cầu cụ thể của dự án, kết hợp tủ, phụ kiện và nhu cầu đóng gói. |
| Điều phối giao hàng | Thời gian thực hiện hợp lý, đóng gói xuất khẩu, chứng từ vận chuyển và cập nhật đơn hàng đáp ứng. |
Ngay cả Máy cắt không khí ACB chất lượng cao cũng cần được lắp đặt đúng cách và kiểm tra định kỳ. Thiết bị bảo vệ điện hoạt động dưới áp lực cơ, nhiệt và điện. Bụi, hơi ẩm, các kết nối lỏng lẻo, dầu mỡ bị lão hóa, hao mòn tiếp xúc và điều kiện vận hành kém có thể làm giảm độ tin cậy lâu dài.
Kế hoạch bảo trì không cần phức tạp nhưng phải nhất quán. Người vận hành nên giữ thiết bị đóng cắt sạch sẽ và khô ráo, kiểm tra nhiệt độ bất thường, kiểm tra độ kín của các kết nối, xác minh cơ chế vận hành và xem lại hồ sơ chuyến đi nếu có. Đối với ACB loại kéo, cơ cấu giá đỡ phải được vận hành chính xác để tránh hư hỏng cơ học.
Trong nhiều trường hợp, sự cố máy cắt không xảy ra đột ngột. Có các dấu hiệu cảnh báo, chẳng hạn như tiếng ồn bất thường, mùi khét, sự đổi màu rõ ràng, thao tác đóng không ổn định, vấp ngã thường xuyên hoặc tăng nhiệt độ bất thường ở các thiết bị đầu cuối. Việc bỏ qua những dấu hiệu này có thể biến vấn đề bảo trì có thể quản lý được thành một tai nạn điện nghiêm trọng.
Mục đích chính của Máy cắt không khí ACB là bảo vệ hệ thống phân phối điện hạ thế khỏi quá tải, đoản mạch, chạm đất và các tình trạng điện bất thường khác. Nó cũng cho phép người vận hành chuyển đổi các mạch lớn một cách an toàn trong quá trình vận hành hoặc bảo trì bình thường.
Máy cắt không khí ACB chủ yếu được sử dụng trong các hệ thống phân phối điện áp thấp. Đối với các ứng dụng điện áp trung bình, Máy cắt chân không VCB thường là lựa chọn phù hợp hơn. Người mua nên xác nhận điện áp hệ thống trước khi chọn loại cầu dao.
ACB loại cố định thường nhỏ gọn và tiết kiệm hơn. ACB loại kéo ra dễ kiểm tra, thay thế và bảo trì hơn mà không cần tháo rời tủ lớn. Đối với các hệ thống điện quan trọng cần tốc độ bảo trì quan trọng, loại kéo ra thường được ưu tiên hơn.
Nếu hệ thống yêu cầu khả năng bảo vệ có thể điều chỉnh, hiển thị dòng điện, hồ sơ lỗi, liên lạc hoặc phối hợp tốt hơn với các thiết bị bảo vệ khác thì bộ ngắt thông minh là một lựa chọn thiết thực. Đối với các hệ thống đơn giản hơn, một bộ ngắt cơ bản có thể là đủ.
Dòng điện định mức phải được chọn theo dòng tải thực tế, công suất máy biến áp, kích thước cáp, điều kiện nhiệt độ và kế hoạch mở rộng trong tương lai. Không nên chỉ chọn nó bằng cách đoán hoặc sao chép số kiểu máy cũ.
Công suất cắt cho biết liệu máy cắt có thể ngắt dòng điện ngắn mạch cao một cách an toàn hay không. Nếu cầu dao được chọn không đủ khả năng cắt, nó có thể bị hỏng khi xảy ra lỗi nghiêm trọng. Đây là một trong những thông số an toàn quan trọng nhất khi lựa chọn ACB.
Đúng. Tùy thuộc vào nhu cầu của dự án, người mua có thể yêu cầu các mức dòng điện, số cực, chế độ vận hành, cấu trúc lắp đặt, đơn vị hành trình, phụ kiện và yêu cầu đóng gói khác nhau. Tốt nhất là cung cấp chi tiết dự án trước khi báo giá.
Bạn nên cung cấp điện áp định mức, dòng điện định mức, số cực, khả năng ngắt, kiểu lắp đặt, chế độ vận hành, yêu cầu về bộ ngắt, danh sách phụ kiện, số lượng, điểm đến của dự án và bất kỳ bản vẽ tủ nào nếu có. Điều này giúp nhà cung cấp tư vấn Máy cắt khí ACB chính xác hơn.
Việc lựa chọn Máy cắt không khí ACB là một quyết định ảnh hưởng đến an toàn hệ thống, hiệu quả bảo trì và chi phí vận hành lâu dài. Một cầu dao phù hợp sẽ giúp bảo vệ các thiết bị có giá trị, giảm thời gian ngừng hoạt động ngoài dự kiến và giúp đội điện của bạn tự tin hơn khi quản lý các hệ thống phân phối quan trọng.
Nếu bạn đang lập kế hoạch cho một dự án phân phối điện áp thấp, nâng cấp thiết bị đóng cắt, tìm nguồn cung ứng ACB để lắp ráp bảng điều khiển hoặc so sánh các mô hình cho một cơ sở công nghiệp, Công ty TNHH Thiết bị Điện Ôn Châu Xifa có thể giúp bạn xem xét các điểm lựa chọn chính và cung cấp các tùy chọn sản phẩm phù hợp dựa trên ứng dụng của bạn.
Để lựa chọn model, chi tiết kỹ thuật, hỗ trợ báo giá hoặc yêu cầu ACB Máy cắt không khí tùy chỉnh, vui lòngliên hệ với chúng tôihôm nay và chia sẻ thông số kỹ thuật dự án của bạn. Nhóm của chúng tôi sẽ giúp bạn tìm ra giải pháp thiết thực, an toàn và tiết kiệm chi phí cho hệ thống phân phối điện của bạn.
