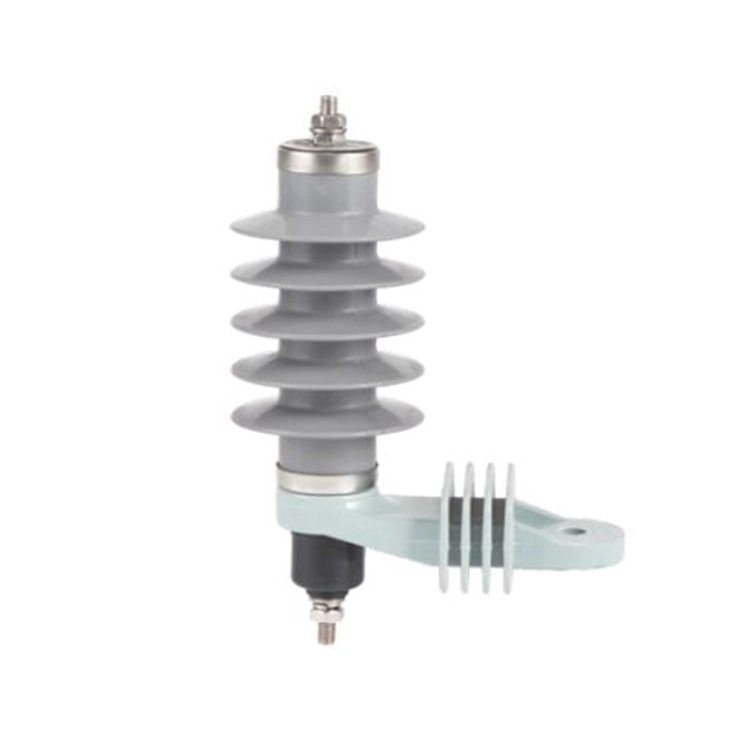

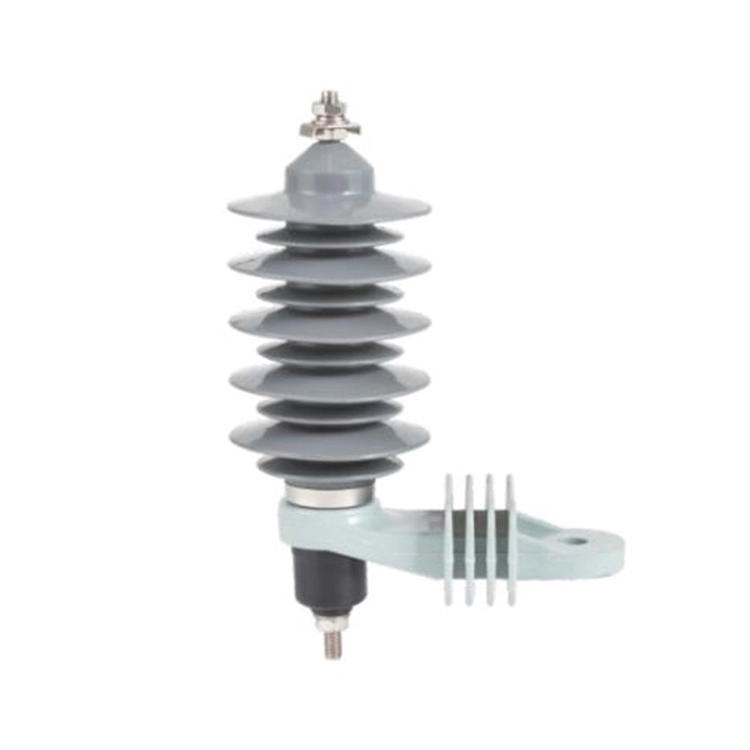

Thiết bị chống sét oxit kẽm 11kv là thiết bị bảo vệ quan trọng được sử dụng trong các trạm biến áp và lưới điện phân phối. Nó được thiết kế để bảo vệ máy biến áp phân phối, bảng điện và dây cáp khỏi sét và quá điện áp chuyển mạch.
Bằng cách áp dụng công nghệ biến trở ZnO tiên tiến, thiết bị chống sét oxit kẽm 11kv trong trạm biến áp có các đặc tính phi tuyến tính tuyệt vời, phản ứng nhanh và điện áp dư thấp. Nó đảm bảo bảo vệ quá áp đáng tin cậy mà không tạo ra tần số nguồn theo dòng điện.
Có sẵn với vỏ bằng sứ hoặc cao su silicon,Thiết bị chống sét oxit kẽm 11kvtrong trạm biến áp có tính kỵ nước vượt trội, chống ô nhiễm và tuổi thọ lâu dài. Nó phù hợp để lắp đặt trong nhà và ngoài trời trong các trạm biến áp, nhà máy công nghiệp và hệ thống năng lượng tái tạo.
Thiết bị chống sét 3 đến 10 kV:
|
Cách thức |
Chúng ta |
bạn |
úc |
U1mA |
Vs |
VL |
Vsw |
LD (2 mili giây) |
HC (4/10μs) |
|
|
kV(rms) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| Chúng ta | Điện áp định mức hệ thống |
| bạn | Điện áp định mức của thiết bị chống sét |
| úc | Điện áp hoạt động liên tục |
| U1mA | Điện áp tham chiếu DC ở 1 mA |
| Vs | Điện áp dư xung hiện tại; |
| VL | Điện áp dư xung sét |
| Vsw | Chuyển đổi điện áp dư xung |
| LD | Chịu được xung điện trong thời gian dài |
| HC | Chịu được xung dòng điện cao |
Hỏi: Tại sao thiết bị chống sét oxit kẽm 11kv lại cần thiết trong trạm biến áp?
Trả lời: Trạm biến áp là điểm quan trọng trong mạng lưới phân phối điện và các thiết bị như máy biến áp phân phối, cầu dao trung thế và hạ thế cũng như thanh cái dễ bị hư hỏng do quá điện áp nhất thời. Thiết bị chống sét oxit kẽm 11kv chuyển hướng các dòng điện này xuống đất một cách an toàn, ngăn ngừa sự cố cách điện, hỏng hóc thiết bị và nguy cơ hỏa hoạn tiềm ẩn đối với các trạm biến áp 11kv.
Hỏi: Thiết bị chống sét oxit kẽm 11kv trong trạm biến áp hoạt động như thế nào?
Trả lời: Khi xảy ra quá điện áp, điện trở của biến trở oxit kẽm giảm, cho phép thiết bị chống sét oxit kẽm 11kv dẫn dòng điện đột biến xuống đất. Sau khi xung điện tiêu tan và điện áp trở lại mức bình thường, điện trở của thiết bị chống sét oxit kẽm 11kv sẽ tăng lên, ngăn chặn hiệu quả mọi dòng điện tiếp theo và bảo vệ thiết bị được kết nối.
Hỏi: Thiết bị chống sét oxit kẽm 11kV nên được lắp đặt như thế nào trong trạm biến áp?
Trả lời: Việc lắp đặt bộ thiết bị chống sét oxit kẽm 11kv trong trạm biến áp phải tuân theo hướng dẫn của nhà sản xuất và tiêu chuẩn ngành. Những cân nhắc chính bao gồm như sau:
Nối đất đúng cách: Đảm bảo đường dẫn điện trở thấp xuống đất để tạo điều kiện tiêu tán đột biến hiệu quả.
Định hướng đúng: Lắp đặt thiết bị chống sét oxit kẽm 11kv theo đúng cực để đảm bảo hoạt động tốt.
Khoảng trống: Duy trì khoảng cách thích hợp để tránh hiện tượng phóng điện và đảm bảo an toàn.
Khả năng tiếp cận: Vị trí để dễ dàng kiểm tra và bảo trì.
