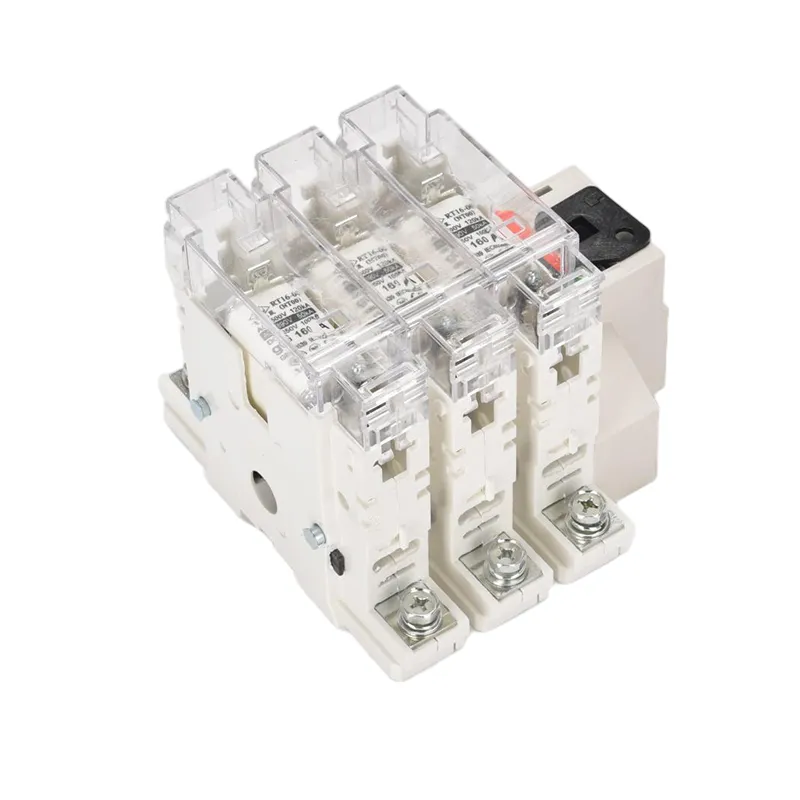

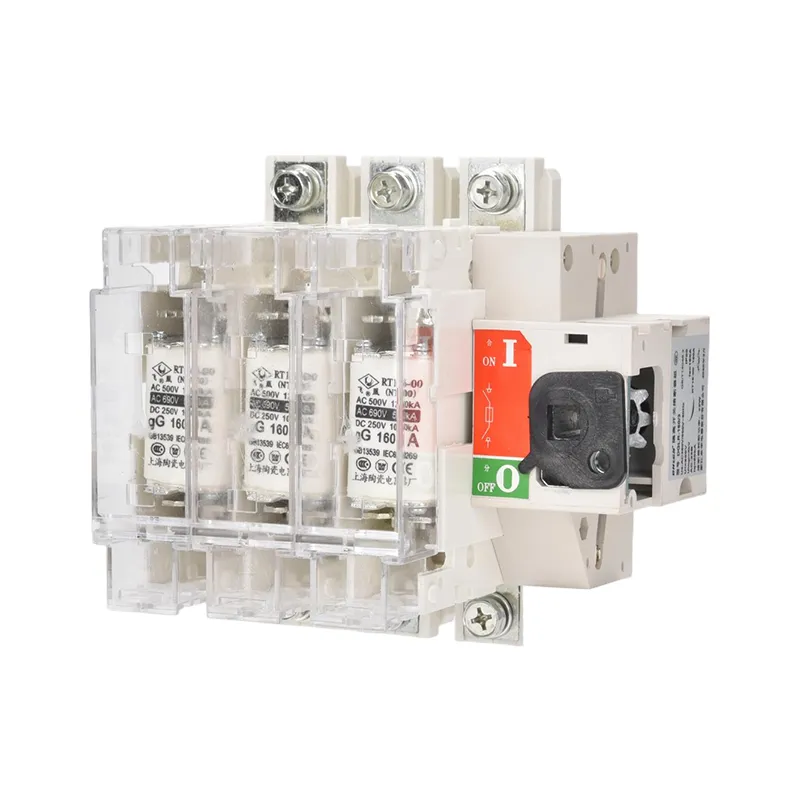

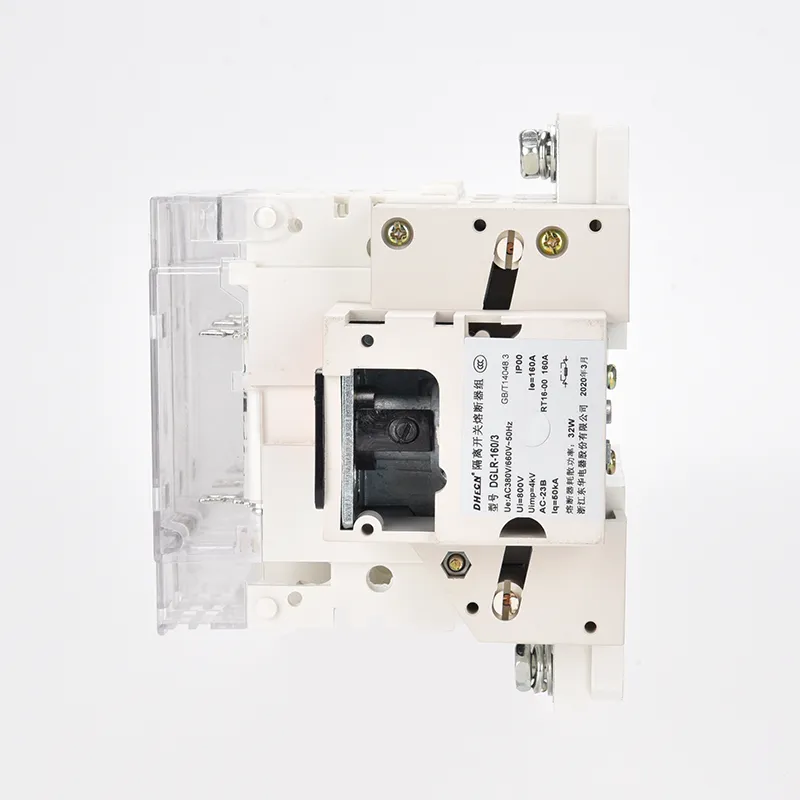

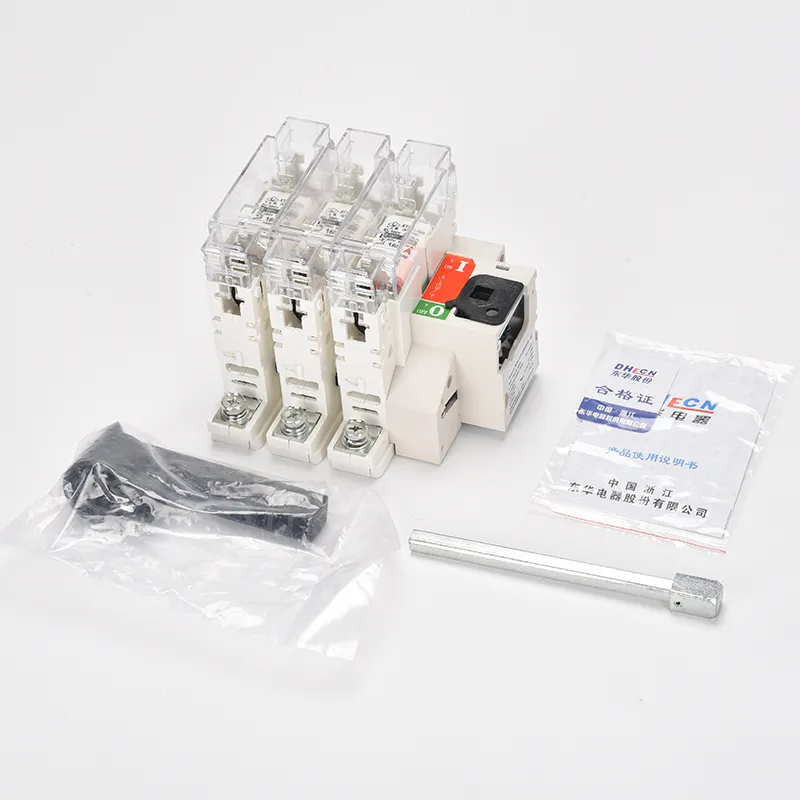

Công tắc cách ly cầu chì ba pha xoay chiều kết hợp các chức năng của bộ cách ly và cầu chì, cung cấp cả khả năng tách mạch và bảo vệ quá dòng. Đặc điểm cấu trúc và ưu điểm của nó có thể được tóm tắt như sau:

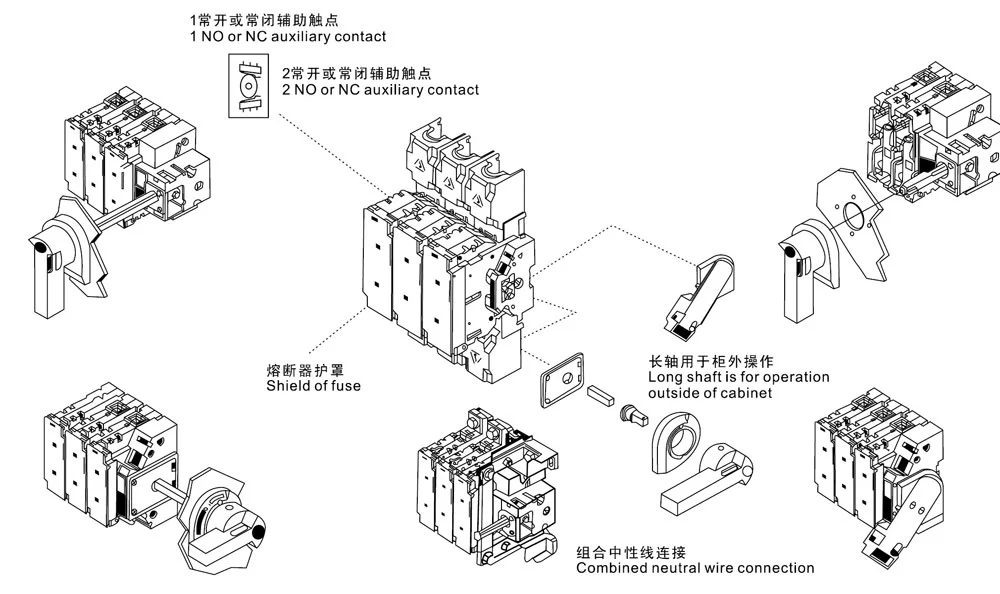

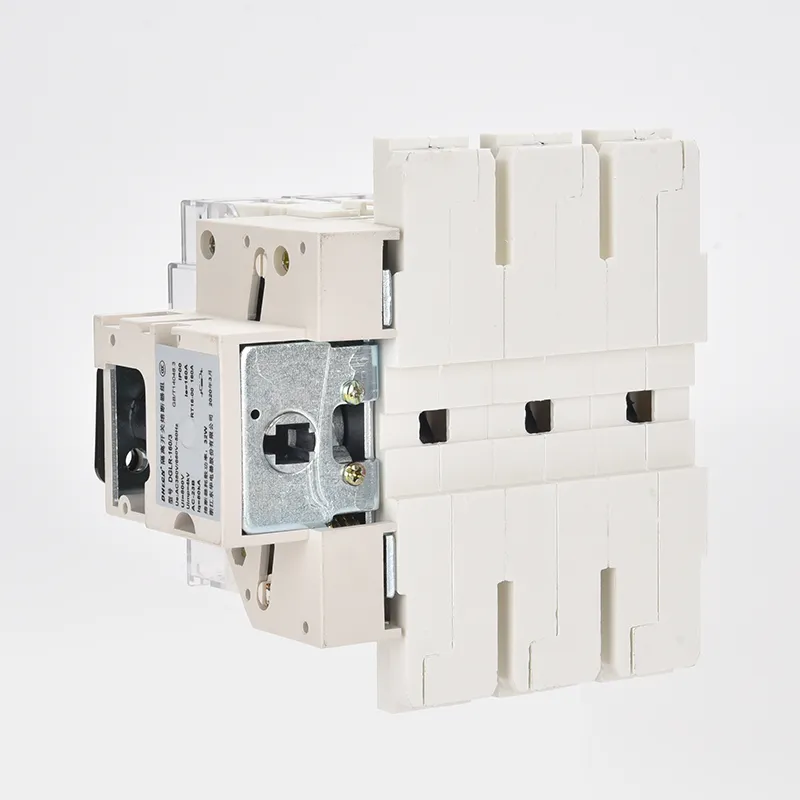

Đặc điểm cấu trúc của công tắc cách ly cầu chì ba pha ac:
1.Thiết kế tiếp điểm: Tiếp điểm chuyển động sử dụng cấu trúc hình vòm, được nâng lên ở giữa để phù hợp với chiều rộng của không gian tiếp xúc. Điều này đảm bảo đường dẫn điện đáng tin cậy khi được ghép nối với tiếp điểm cố định.

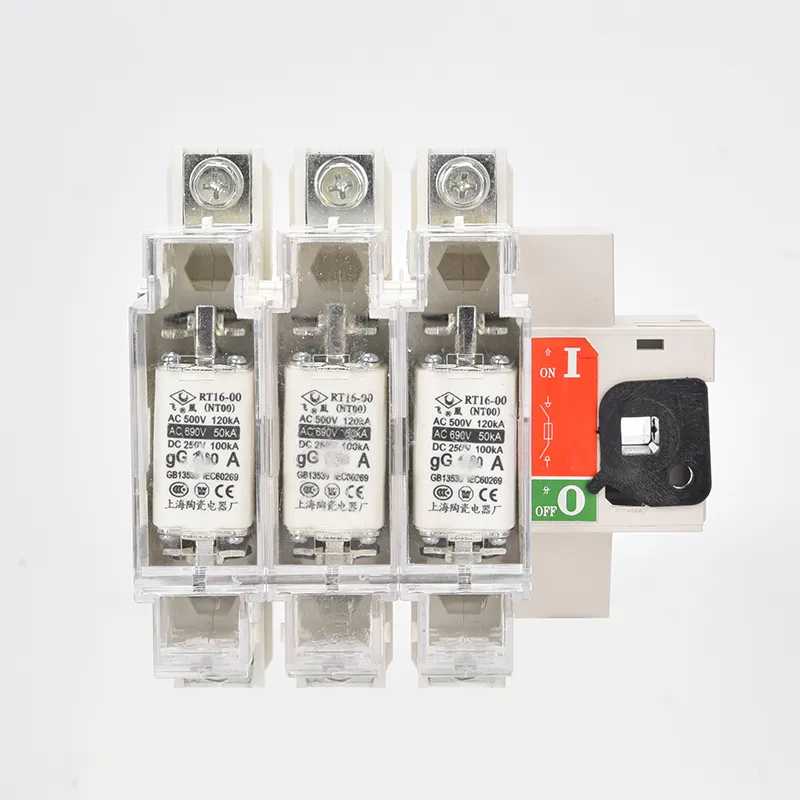

2. Cầu chì tích hợp: Được trang bị cầu chì tích hợp giúp bảo vệ quá dòng. Khi dòng điện vượt quá giá trị định mức, phần tử cầu chì sẽ tan chảy, ngay lập tức ngắt mạch.
3. Khóa liên động cơ học: Trục được liên kết với tay cầm và cơ cấu lưu trữ năng lượng lò xo đảm bảo chuyển đổi nhanh. Tốc độ và lực tác động vẫn ổn định, không phụ thuộc vào nỗ lực thủ công.
4. Vỏ bảo vệ: Vỏ được làm bằng nhựa gia cố bằng sợi thủy tinh, mang lại độ bền điện môi tuyệt vời và hiệu suất cách nhiệt đáng tin cậy.
Ưu điểm của công tắc cách ly cầu chì ba pha ac:
1. Bảo vệ toàn diện: Kết hợp chức năng cách ly của công tắc với khả năng bảo vệ quá dòng của cầu chì, đảm bảo phản ứng nhanh với hiện tượng đoản mạch và quá tải.
2. An toàn và đáng tin cậy: Khả năng cắt cao, đặc tính hạn chế dòng điện mạnh và tính năng khóa liên động cơ học giúp nâng cao độ an toàn khi vận hành.
3. Bảo trì dễ dàng: Thiết kế cầu chì mô-đun cho phép thay thế nhanh chóng các bộ phận cầu chì sau khi xảy ra lỗi mà không cần phải thay đổi toàn bộ thiết bị.
4. Tiết kiệm chi phí: Rất phù hợp cho các ứng dụng điện áp thấp như máy biến áp gắn trên tấm đệm, mang lại hiệu suất ổn định với chi phí tương đối thấp.
| Khung hiện tại A | Dòng điện định mức của cầu chì (A) | Chế độ cầu chì |
| 63 | 10,20,30,40,50,63 | 00C |
| 160 | 63,80,100,125,160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300,315,400 | 2 |
| 630 | 400,500,630 | 3 |

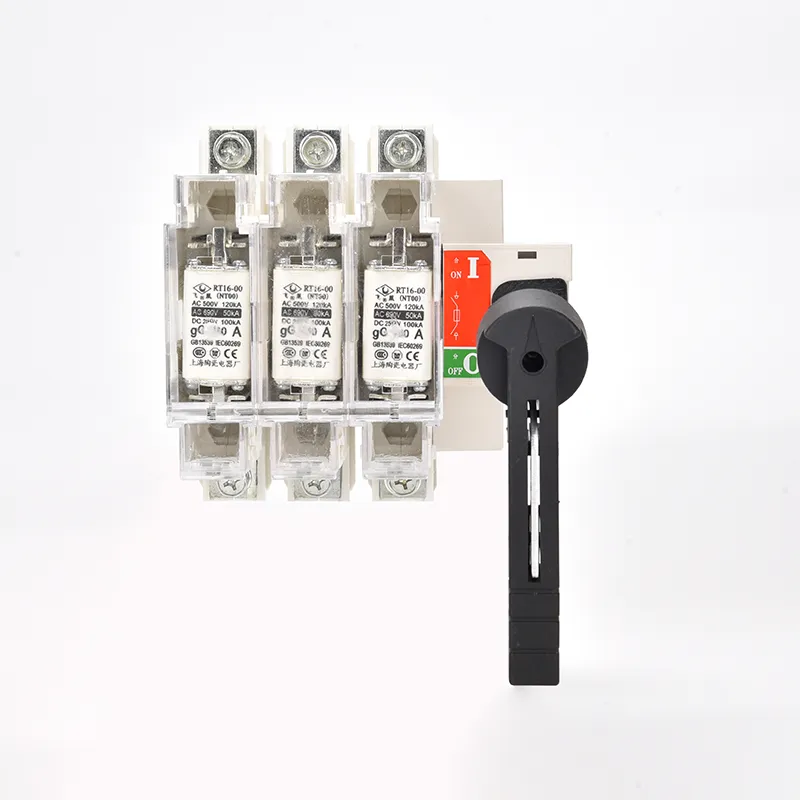

loại mặt trước

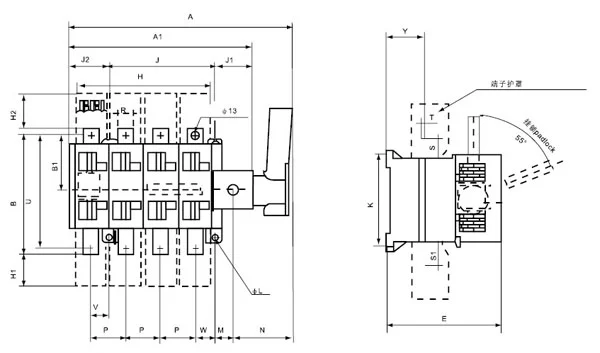

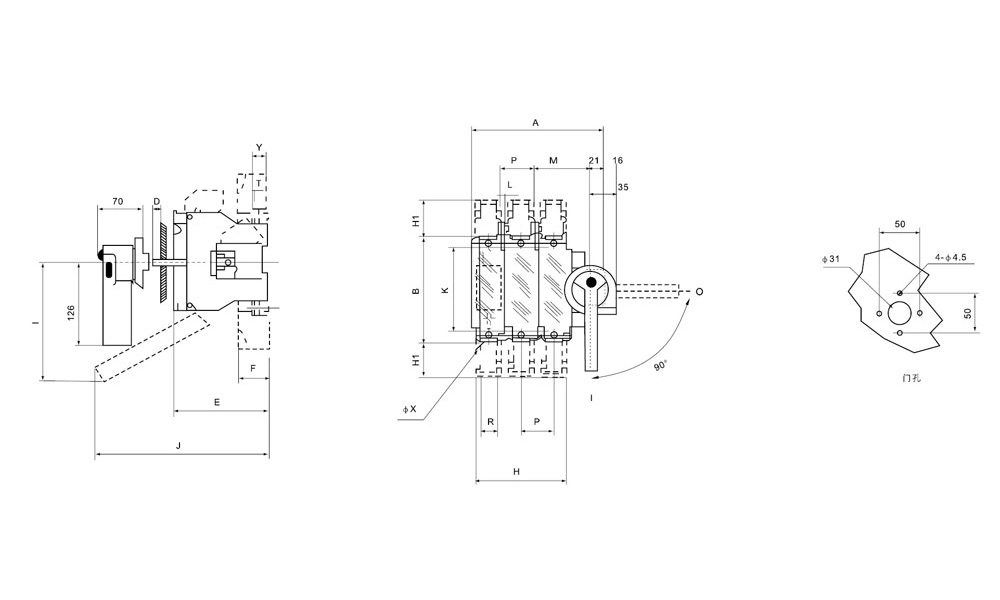

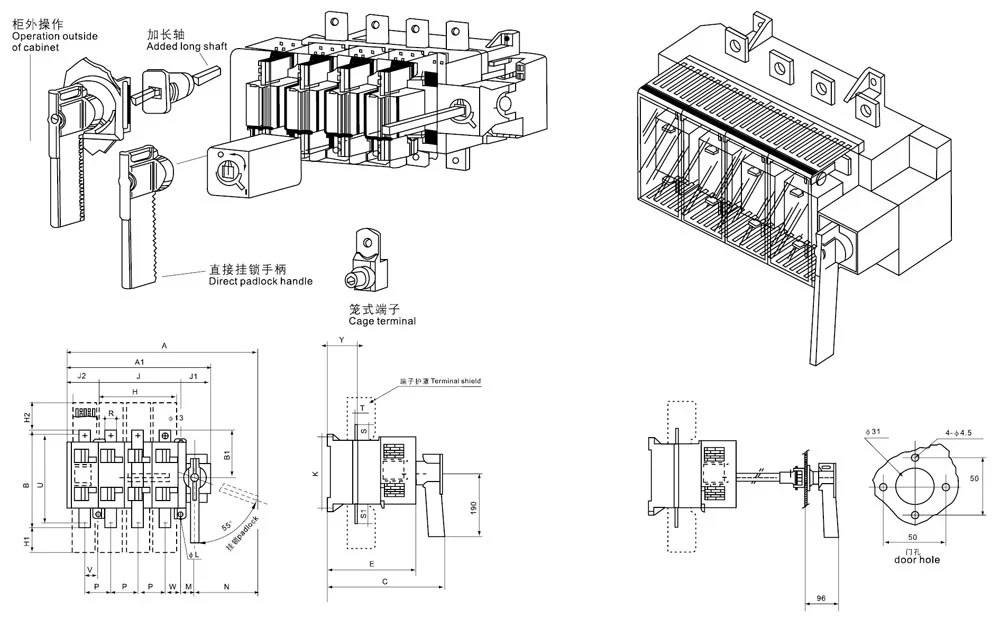

| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28～30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28～30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28～30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28～30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28～30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28～30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |

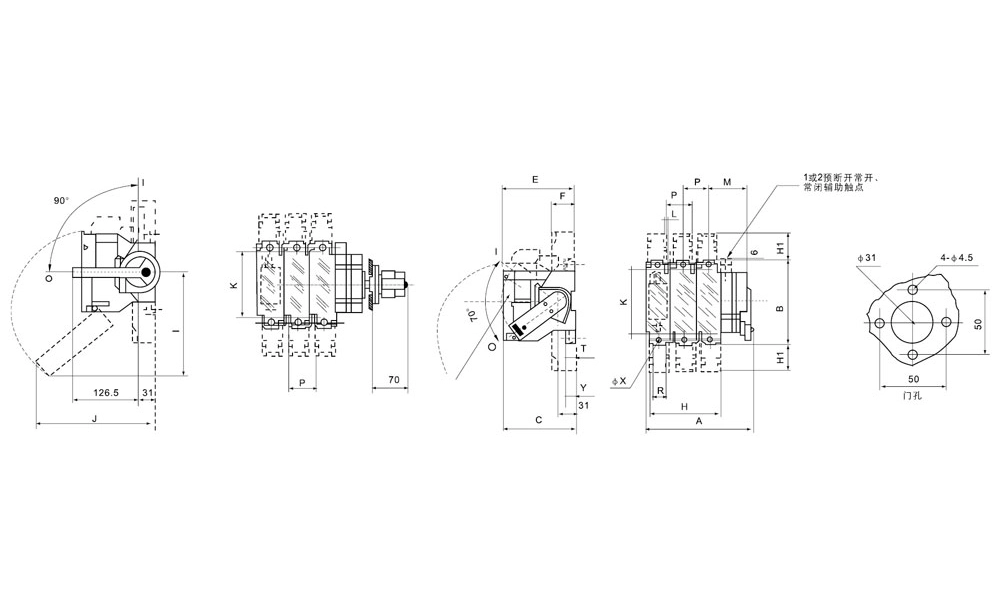

loại bên cạnh
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
Hỏi: Cầu chì hoạt động như thế nào trong công tắc cách ly cầu chì ba pha xoay chiều?
Trả lời: Phần tử cầu chì nóng chảy khi dòng điện vượt quá giới hạn định mức, mạch sẽ bị cắt ngay lập tức. Điều này bảo vệ dây cáp, máy biến áp và thiết bị khỏi hư hỏng do quá tải hoặc đoản mạch.
Hỏi: Công tắc cách ly cầu chì ba pha xoay chiều có những tính năng an toàn nào?
Trả lời: Điểm dừng hiển thị rõ ràng đảm bảo người vận hành có thể nhìn thấy sự ngắt kết nối. Khóa liên động cơ học ngăn chặn các hoạt động không an toàn và phần tử cầu chì cung cấp khả năng bảo vệ lỗi ngay lập tức.
Hỏi: Việc bảo trì có dễ dàng không?
Đáp: Việc bảo trì rất đơn giản. Mô-đun cầu chì có thể thay thế được, nghĩa là thời gian ngừng hoạt động là tối thiểu và phụ tùng thay thế không đắt so với các thiết bị phức tạp hơn.
