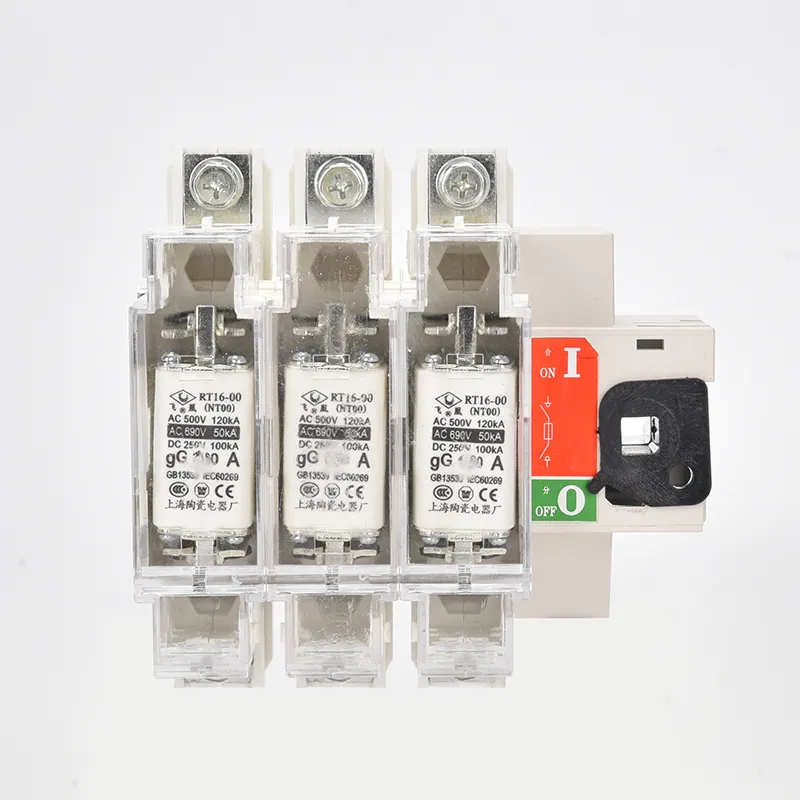

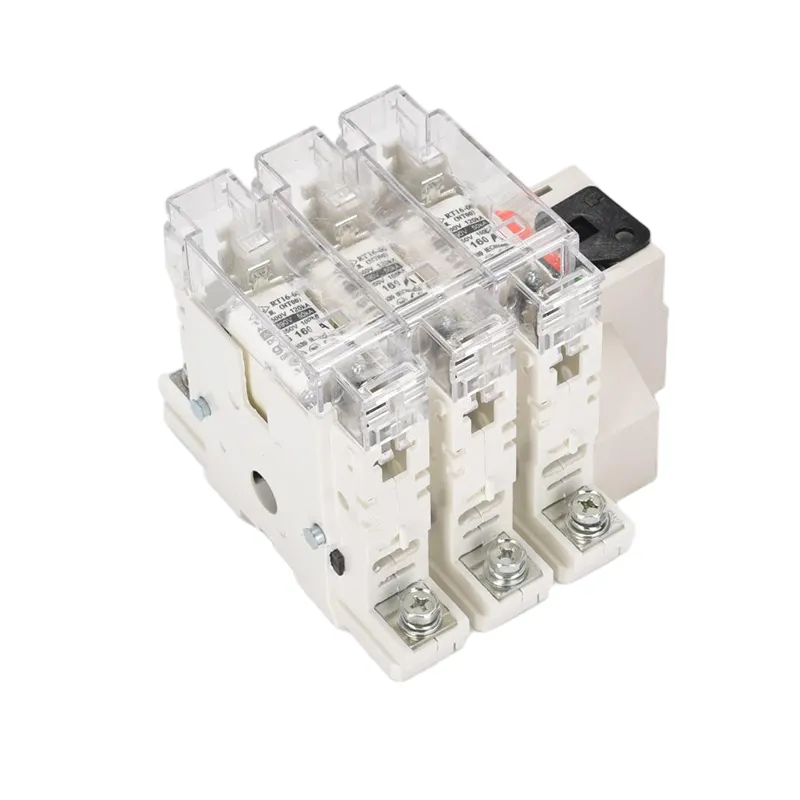

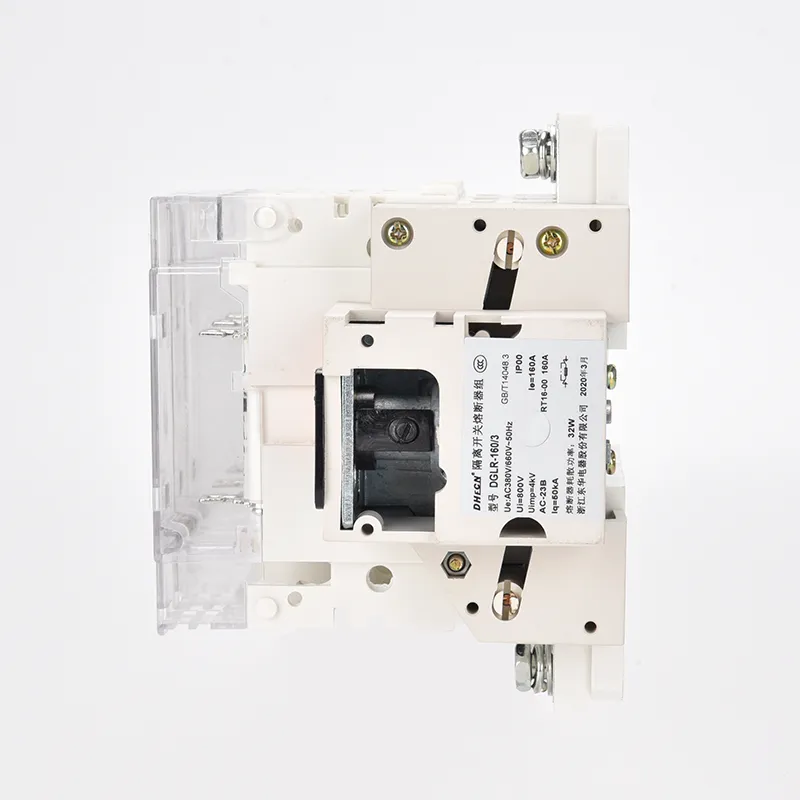

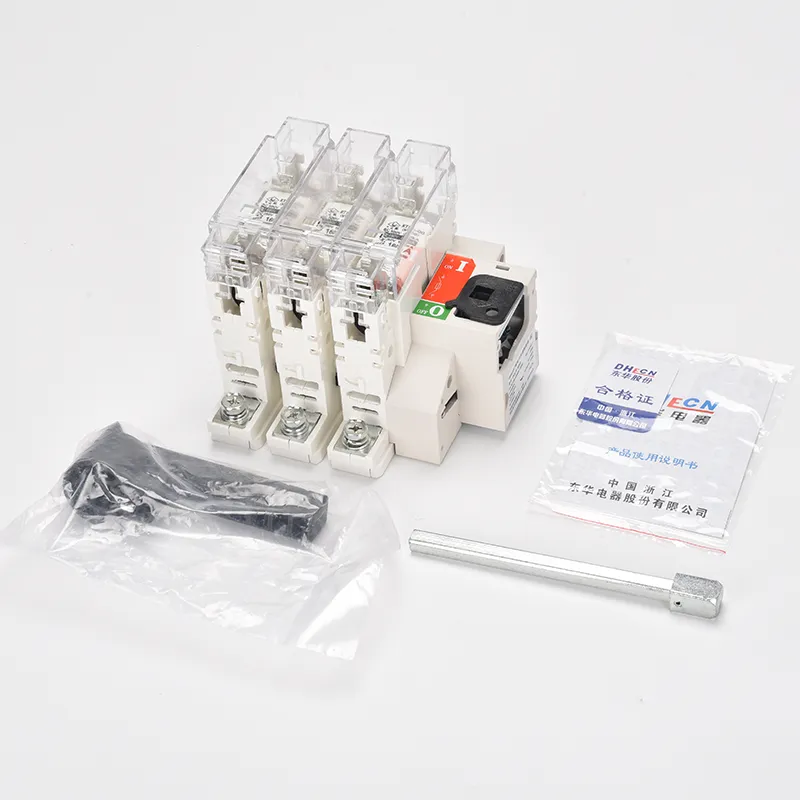

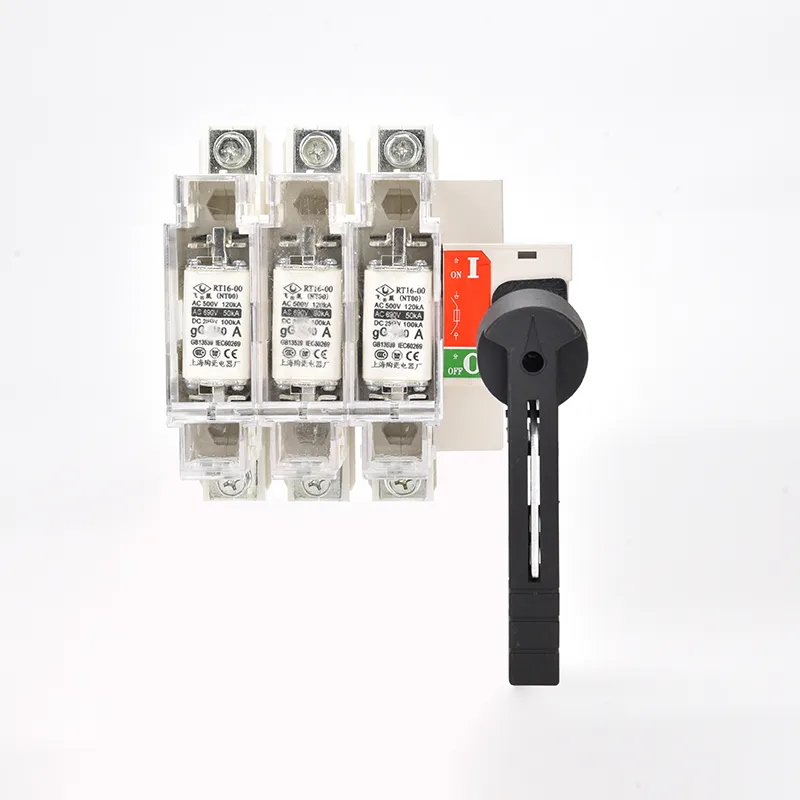

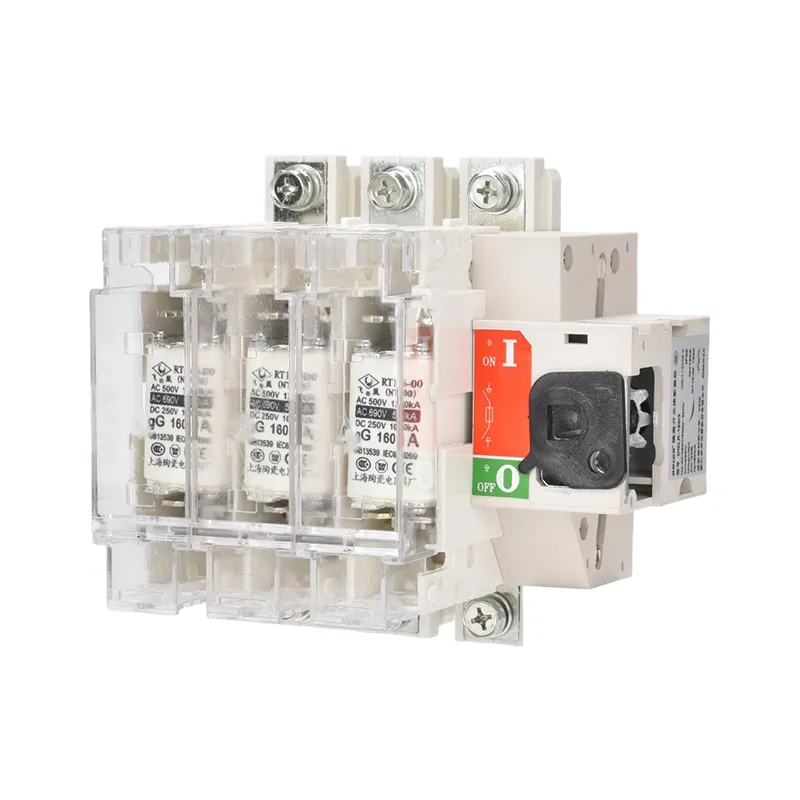

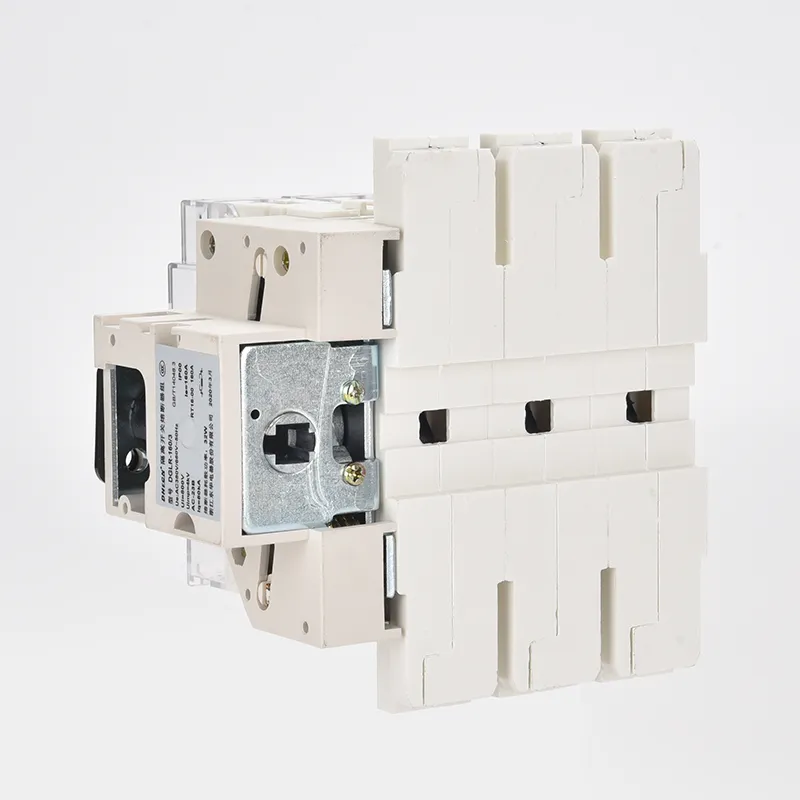

Chức năng của công tắc cách ly hợp nhất 3 pha 100a ba cực
1.Cách ly nguồn: Khi hệ thống dây điện cần kiểm tra hoặc bảo trì, công tắc cách ly hợp nhất 3 pha 100a ba cực sẽ ngắt kết nối nguồn điện để đảm bảo an toàn cho người lao động.
2.Điều khiển nguồn: Nó cho phép bật hoặc tắt mạch, duy trì hoạt động bình thường và đáng tin cậy của hệ thống.
3. Gián đoạn lỗi: Trong trường hợp đoản mạch hoặc quá tải, phần tử cầu chì sẽ tan chảy, cắt dòng điện và bảo vệ động cơ cũng như các thiết bị được kết nối khác khỏi hư hỏng về điện.
4. Bảo vệ mạch và thiết bị: Bằng cách bảo vệ khỏi các điều kiện bất thường, công tắc giúp duy trì sự ổn định của mạch và kéo dài tuổi thọ của cáp và thiết bị.
Các tính năng của công tắc cách ly hợp nhất 3 pha 100a ba cực
1.Thiết kế tích hợp: Kết hợp các chức năng của cầu chì và bộ cách ly trong một thiết bị, mang lại độ tin cậy cao.
2. Cấu trúc nhỏ gọn: Kích thước nhỏ, dễ lắp đặt và tiết kiệm không gian.
3. Thay thế cầu chì dễ dàng: Công tắc và cầu chì là những bộ phận riêng biệt, giúp việc thay thế cầu chì trở nên nhanh chóng và thuận tiện.
4. Khả năng ứng dụng rộng rãi: Thích hợp để sử dụng trên nhiều mạch điện áp thấp khác nhau.
| Khung hiện tại A | Dòng điện định mức của cầu chì (A) | Chế độ cầu chì |
| 63 | 10,20,30,40,50,63 | 00C |
| 160 | 63,80,100,125,160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300,315,400 | 2 |
| 630 | 400,500,630 | 3 |
loại mặt trước
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28～30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28～30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28～30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28～30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28～30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28～30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
loại bên cạnh
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
Câu hỏi: Loại cầu chì nào được sử dụng trong công tắc cách ly hợp nhất 3 pha 100a ba cực?
Trả lời: Sử dụng các liên kết cầu chì có khả năng cắt cao (HBC), thường được xếp hạng cho các ứng dụng điện áp thấp. Các cầu chì này được thiết kế để ngắt dòng điện sự cố một cách nhanh chóng và đáng tin cậy, đảm bảo bảo vệ cho thiết bị hạ lưu.
Hỏi: Các vật liệu chính được sử dụng để chế tạo công tắc cách ly hợp nhất 3 pha 100a ba cực là gì?
Trả lời: Vỏ thường được làm bằng nhựa nhiệt dẻo hoặc thép tấm chống cháy, các điểm tiếp xúc bằng đồng hoặc đồng mạ bạc để dẫn điện tốt hơn và thân cầu chì được làm bằng vật liệu cách nhiệt bằng gốm hoặc composite gia cố. Tay cầm vận hành thường bằng kim loại có vỏ nhựa bảo vệ.
Câu hỏi: Công tắc cách ly hợp nhất 3 pha 100a ba cực có phù hợp để lắp đặt ngoài trời không?
Trả lời: Có, nhưng nó phải được lắp đặt trong vỏ có xếp hạng IP thích hợp (chẳng hạn như IP65 trở lên) để chịu được bụi, hơi ẩm và các điều kiện ngoài trời.
