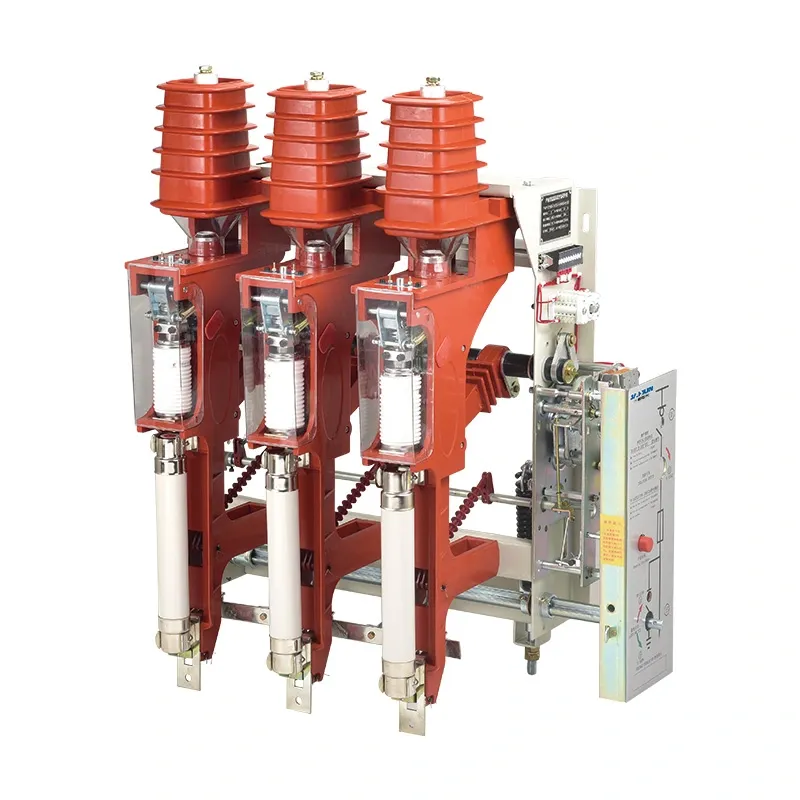

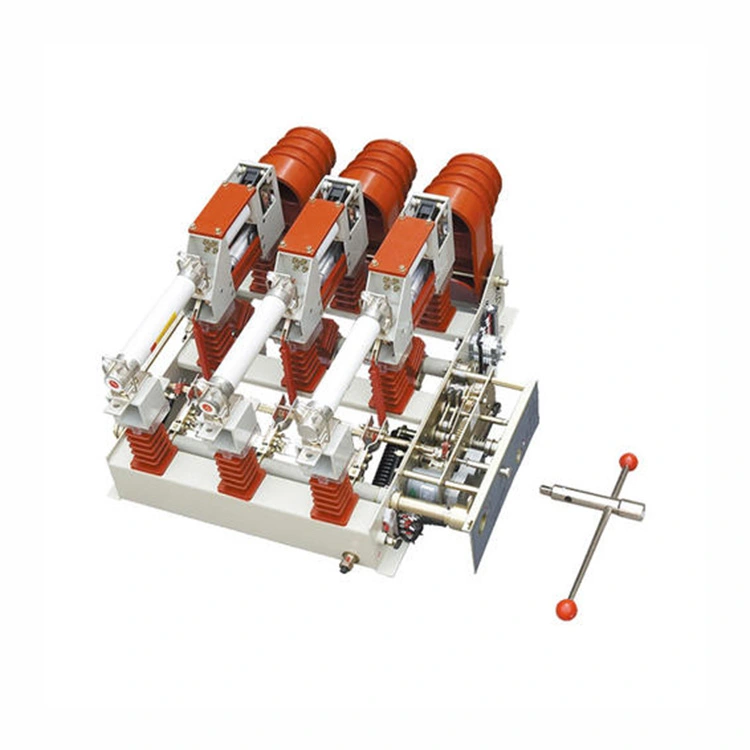

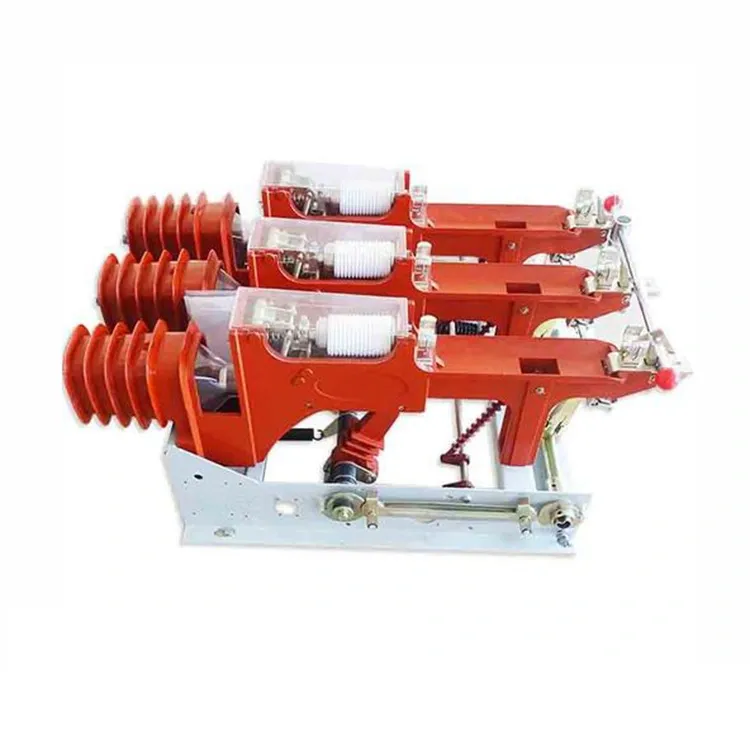

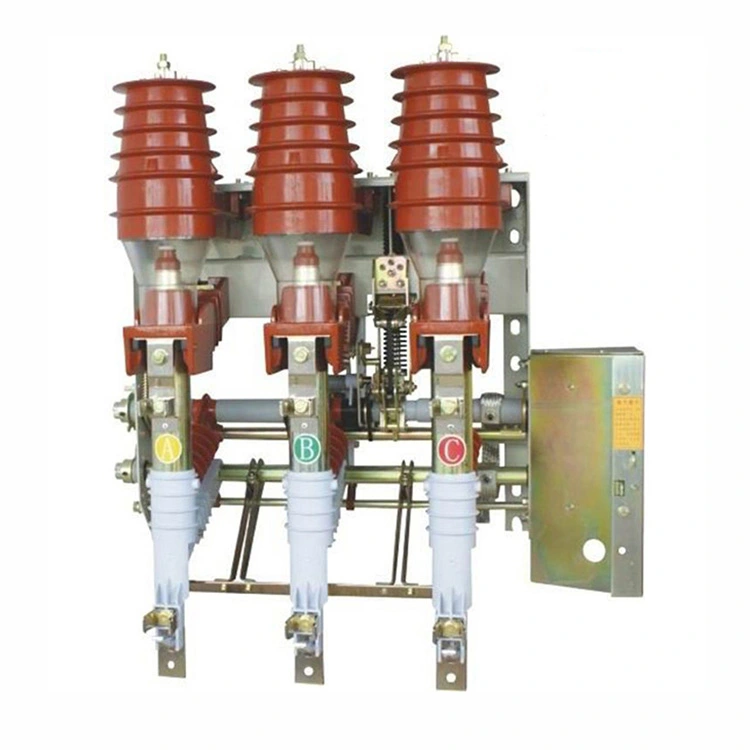

Công tắc ngắt tải cầu chì chân không mv 11kv là thiết bị đóng cắt trung thế ba pha có điện áp định mức 12 kV và tần số định mức 50 Hz. Nó được thiết kế để đóng và ngắt dòng tải, dòng vòng, dòng biến áp không tải và dòng sạc cáp, cũng như để đóng dòng ngắn mạch. Khi được trang bị dao tiếp đất, dao cắt tải có khả năng chịu được dòng điện ngắn mạch. Đặc điểm cấu trúc có thể được hiển thị như dưới đây:
1. Dao cắt tải, dao nối đất, cầu chì và cơ cấu vận hành được gắn trên một khung duy nhất, cho phép kết hợp linh hoạt. Thiết kế nhỏ gọn, kích thước tổng thể nhỏ và lắp đặt dễ dàng.
2. Được trang bị tấm chắn cách điện cho các tiếp điểm cố định, bộ phận chính dạng vòng đạt được khả năng cách ly bên trong mà không cần đến các rào chắn pha-pha hoặc vách ngăn cách điện tại các điểm đứt, giúp ngăn ngừa hiệu quả tai nạn hồ quang điện bên trong tủ.
3. Một khóa liên động cơ học đáng tin cậy được cung cấp giữa công tắc ngắt tải cầu chì chân không MV, công tắc nối đất và cầu chì để đảm bảo tuân thủ các yêu cầu an toàn “năm phòng ngừa”.

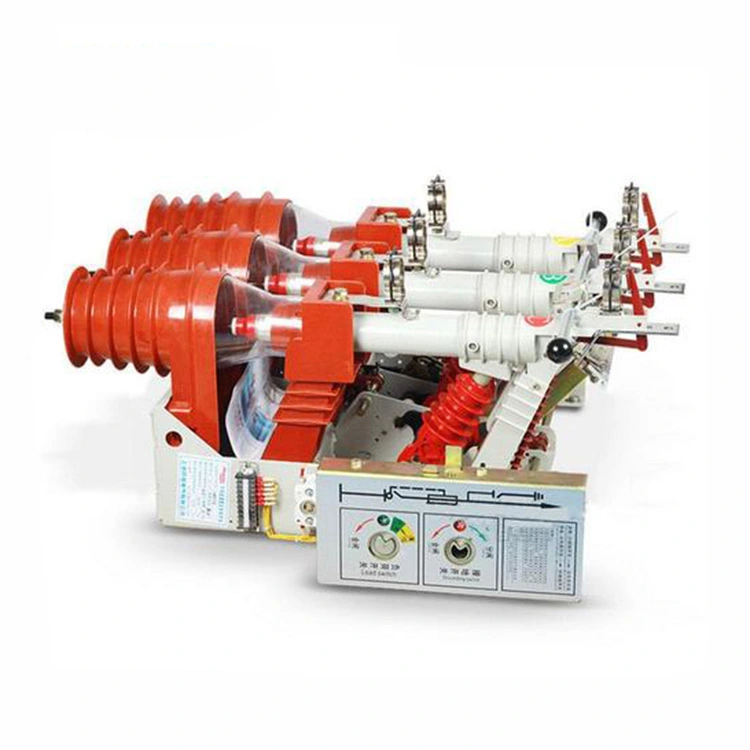

4. Có hai chế độ hoạt động trên công tắc ngắt tải cầu chì chân không mv: vận hành thủ công và vận hành bằng động cơ với nguồn điện AC/DC kép.
|
Thân hình |
||
|
Tối đa. Điện áp làm việc |
kV |
12 |
|
Tần số định mức |
Hz |
50 hoặc 60 |
|
Xếp hạng hiện tại |
A |
200 hoặc 630 |
|
Đánh giá hiện tại phá vỡ |
kA |
25 hoặc 31,5 |
|
Tần số nguồn chịu được điện áp |
kV/1 phút |
42 |
|
Xung sét chịu được điện áp |
kV |
75 |
|
Chế độ hoạt động |
|
lái xe bằng tay/động cơ |
|
Cuộc sống cơ khí |
lần |
5000 |
|
Cầu chì |
||
|
Số chế độ |
|
sdlaj-12sdlaj-12 |
|
Thời gian ngắt cầu chì |
bệnh đa xơ cứng |
30 đến 40 |
Hỏi: Công nghệ chân không nâng cao hiệu suất trên công tắc ngắt tải cầu chì chân không MV 11kv như thế nào?
Đáp: Bộ ngắt chân không cung cấp môi trường dập tắt hồ quang sạch và đáng tin cậy. Nó đảm bảo dập tắt hồ quang nhanh ở mức 0 hiện tại, giảm hao mòn tiếp điểm, giảm thiểu yêu cầu bảo trì và loại bỏ các mối lo ngại về môi trường liên quan đến khí SF₆.
Hỏi: Cầu chì có vai trò gì trong tổ hợp công tắc ngắt tải và cầu chì?
Trả lời: Cầu chì đóng vai trò bảo vệ dự phòng, ngắt dòng điện sự cố cao vượt quá khả năng của công tắc ngắt tải. Chúng cũng vận hành một cơ cấu tấn công để mở công tắc khi có lỗi, đảm bảo ngắt kết nối mạch điện một cách phối hợp.
Hỏi: Ưu điểm của cầu dao thông thường là gì?
Trả lời: Trong khi cầu dao cung cấp khả năng khắc phục lỗi đầy đủ thì cầu dao ngắt tải cầu chì chân không cung cấp giải pháp nhỏ gọn hơn, tiết kiệm chi phí và thân thiện với việc bảo trì cho các ứng dụng cấp phân phối. Nó đặc biệt thích hợp để bảo vệ máy biến áp khi có đủ sự phối hợp giữa cầu chì và công tắc.
