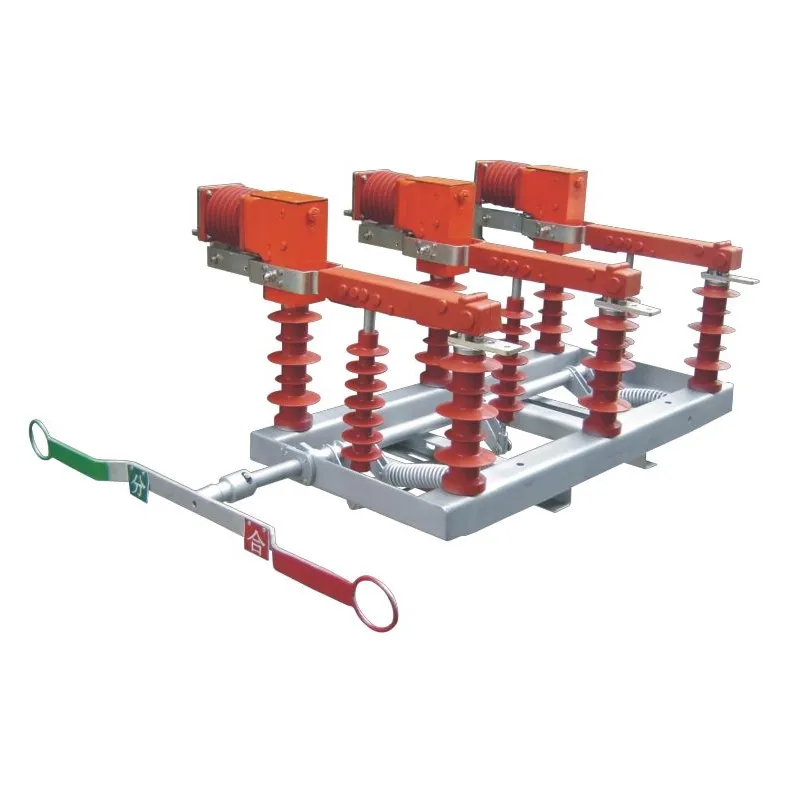

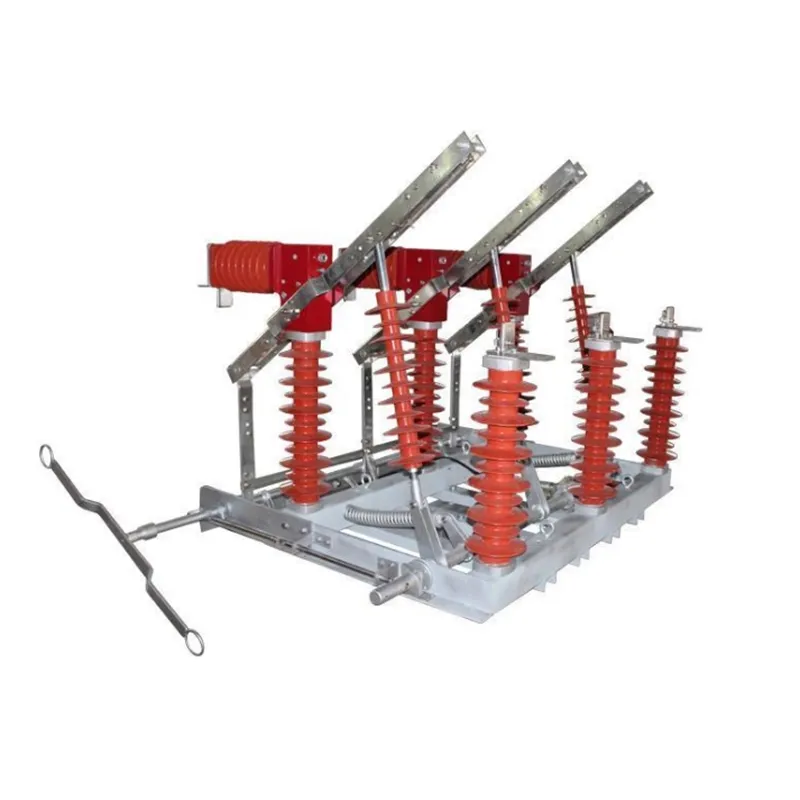

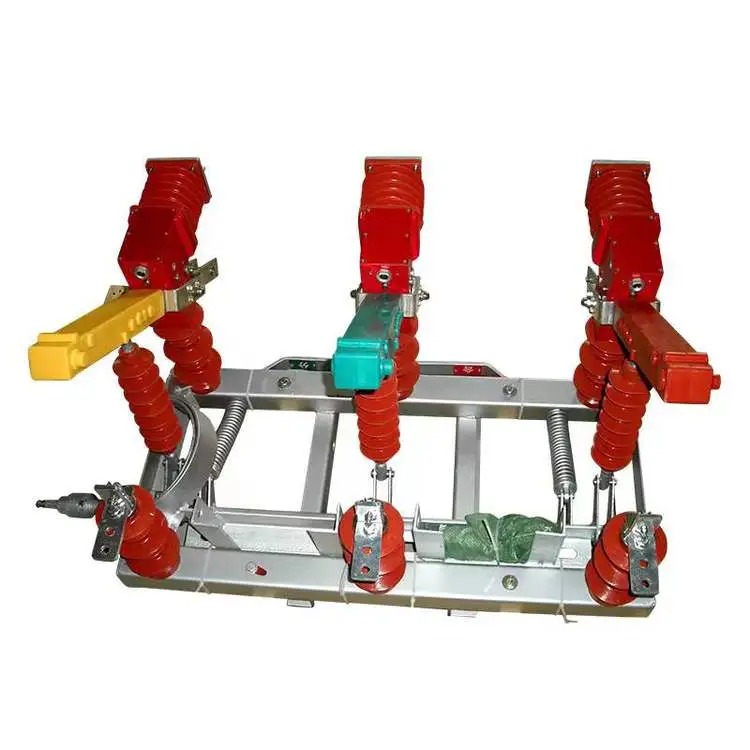

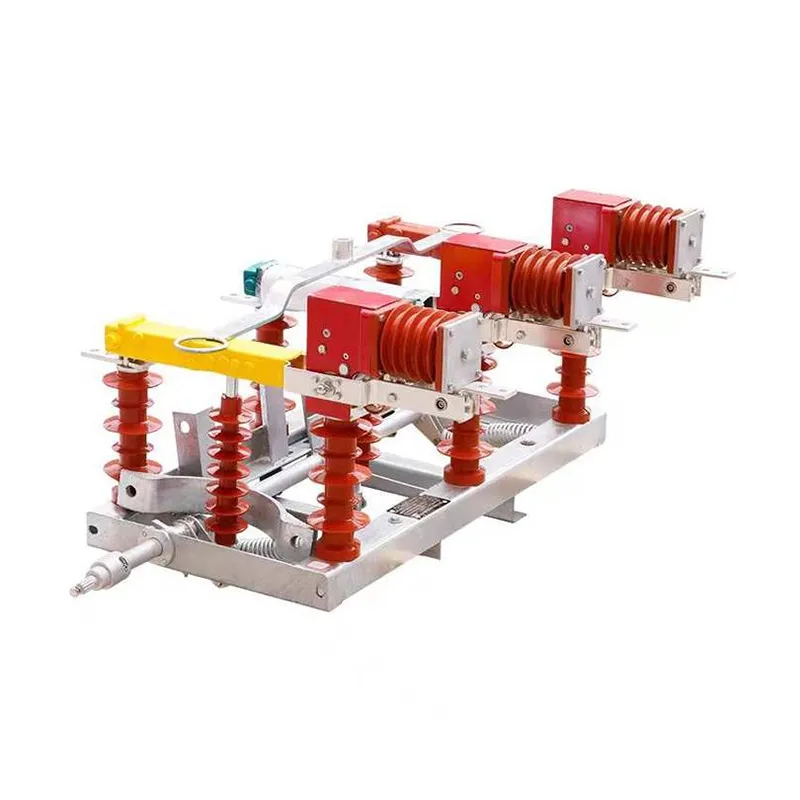

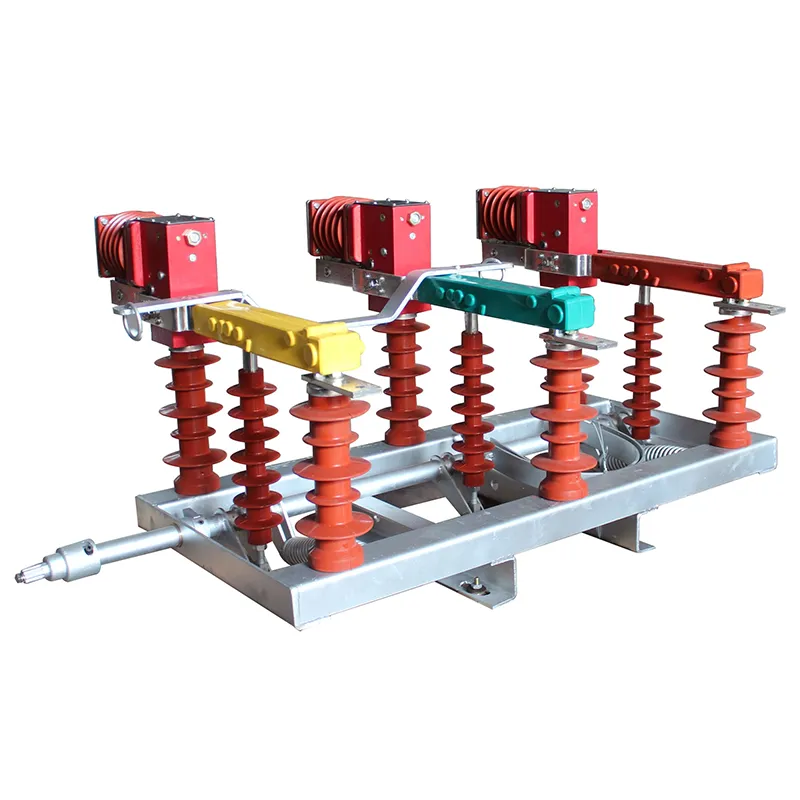

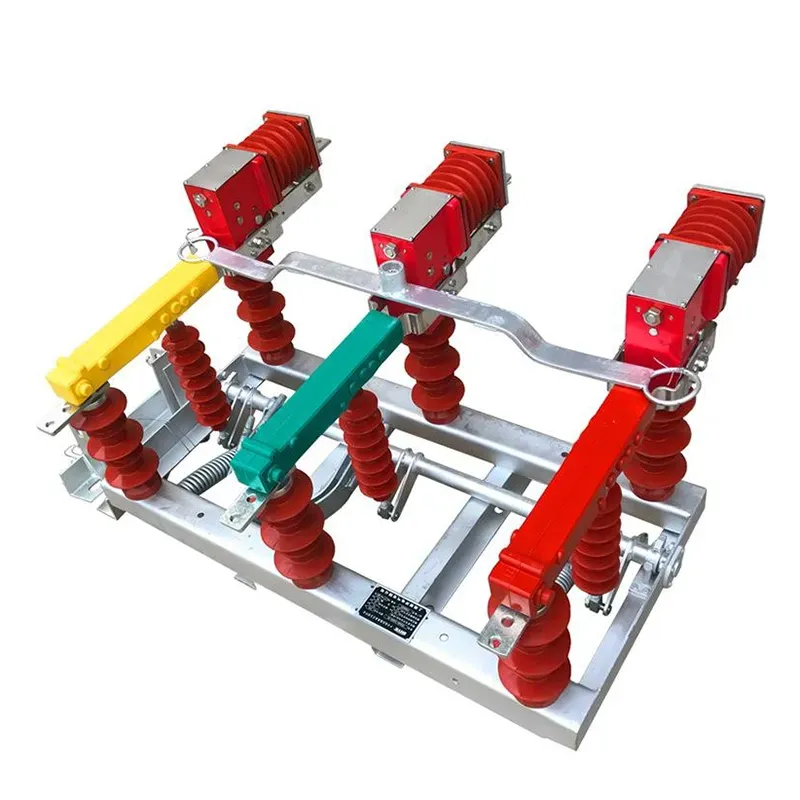

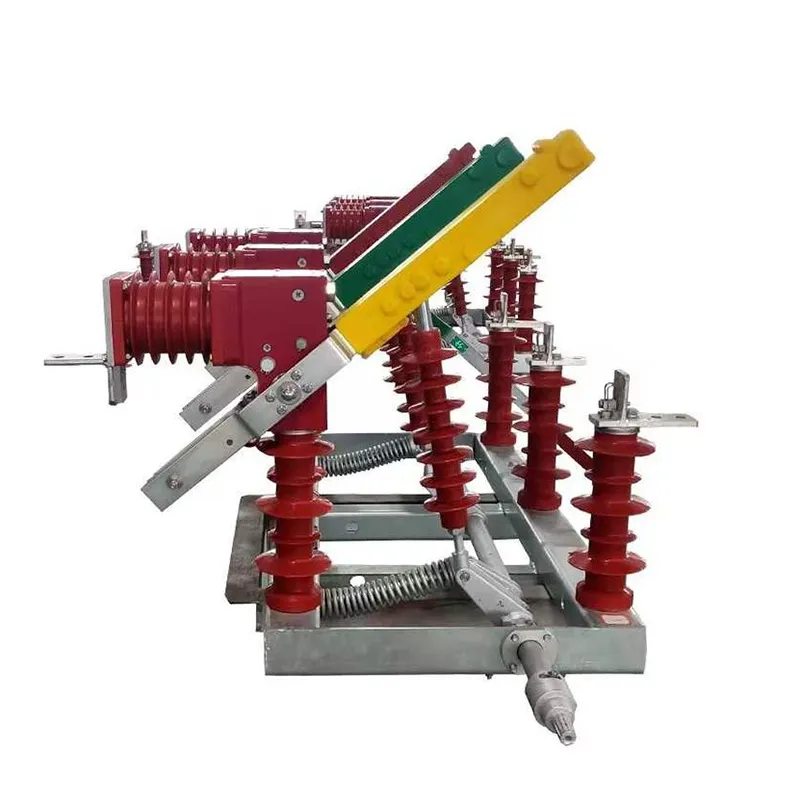

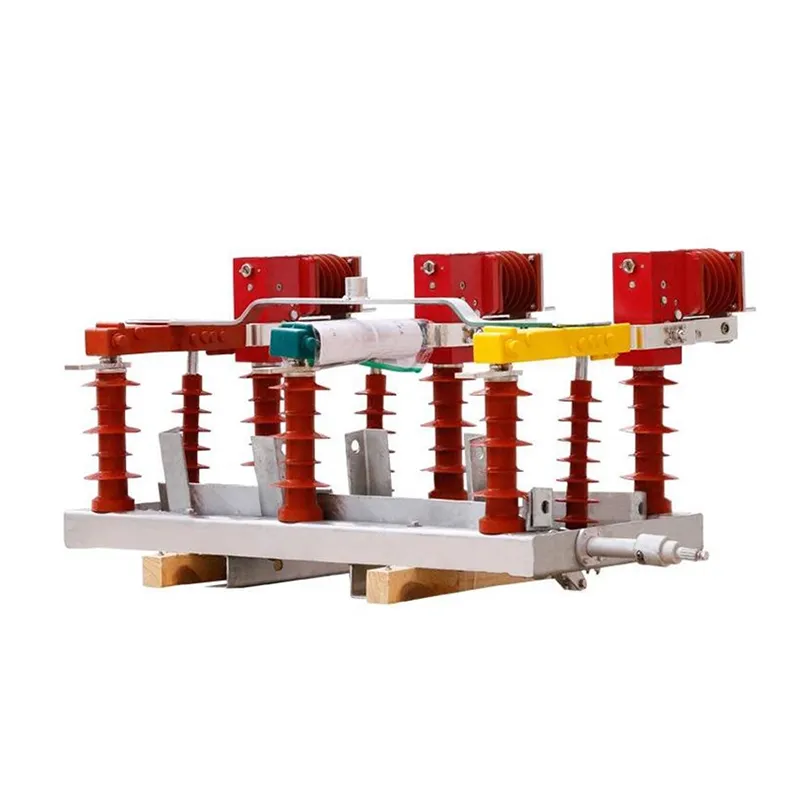

Công tắc ngắt tải không khí trên cao 11 kv là một thiết bị bảo vệ máy biến áp được thiết kế để ngắt dòng tải, dòng không tải của máy biến áp và dòng sạc cáp, cũng như để đóng dòng tải. Nó cung cấp các chức năng ngắt, cách ly, kết nối và chuyển mạch. Khi được sử dụng kết hợp với cầu chì giới hạn dòng điện, công tắc ngắt tải không khí trên không 11 kv có thể được sử dụng thay thế cho bộ ngắt mạch để bảo vệ máy biến áp, đặc biệt thích hợp cho các trạm biến áp không có người giám sát. Các tính năng của công tắc ngắt tải không khí trên không 11 kv có thể được hiển thị như dưới đây:
1. Thiết kế nhỏ gọn, trọng lượng nhẹ, ngoại hình hấp dẫn, vận hành đơn giản, thông số kỹ thuật cao, khả năng ngắt mạnh, hiệu suất an toàn và đáng tin cậy, tuổi thọ điện dài, thích hợp cho hoạt động thường xuyên và yêu cầu bảo trì thấp.
2. Các chế độ vận hành có sẵn: điều khiển bằng tay, cơ giới hoặc điều khiển từ xa.
3. Phương pháp lắp đặt: lắp hai cực.
|
Tối đa. Điện áp làm việc |
kV |
12 |
|
Tần số định mức |
Hz |
50 hoặc 60 |
|
Xếp hạng hiện tại |
A |
630 |
|
Xếp hạng thời gian ngắn chịu được hiện tại |
kA |
20 (Độ ổn định nhiệt) |
|
Xếp hạng thời gian ngắn chịu được hiện tại |
kA |
50 (Độ ổn định động) |
|
Đỉnh chịu được hiện tại |
kA |
25 |
|
Tần số nguồn chịu được điện áp |
kV/1 phút |
42 |
|
Xung sét chịu được điện áp |
kV |
75 |
|
Thời lượng ngắn mạch định mức |
giây |
4 |
|
Cuộc sống cơ khí |
lần |
10000 |
Câu hỏi: Công tắc ngắt tải không khí trên không 11 kV là gì?
Trả lời: Công tắc ngắt tải không khí trên cao là một thiết bị điện vận hành bằng tay hoặc bằng động cơ được thiết kế cho đường dây phân phối 11 kV. Nó được lắp đặt trên các cột và cung cấp một điểm cách ly có thể nhìn thấy được. Công tắc ngắt tải không khí trên không 11 kV làm gián đoạn dòng tải trong điều kiện hoạt động bình thường và chủ yếu được sử dụng để phân chia đường dây, cách ly thiết bị và cải thiện tính linh hoạt của hệ thống.
Câu hỏi: Công tắc ngắt tải không khí trên cao 11 kV sử dụng loại phương tiện cách điện và dập tắt hồ quang nào?
Trả lời: Công tắc cắt tải loại trên không 11 kV thường dựa vào lớp cách nhiệt bằng không khí và sử dụng cơ chế đóng, ngắt nhanh với máng hồ quang để dập tắt hồ quang một cách an toàn nhằm đảm bảo hiệu suất đáng tin cậy khi làm việc ngoài trời mà không cần khí SF₆.
Câu hỏi: Các bộ phận chính của công tắc ngắt tải không khí trên cao 11 kV là gì?
A: Công tắc ngắt tải không khí thường bao gồm:
1. Các tiếp điểm lưỡi và máng hồ quang;
2. Chất cách điện bằng sứ hoặc polyme;
3. Cơ chế hoạt động;
4. Khung lắp và thiết bị đầu cuối.
