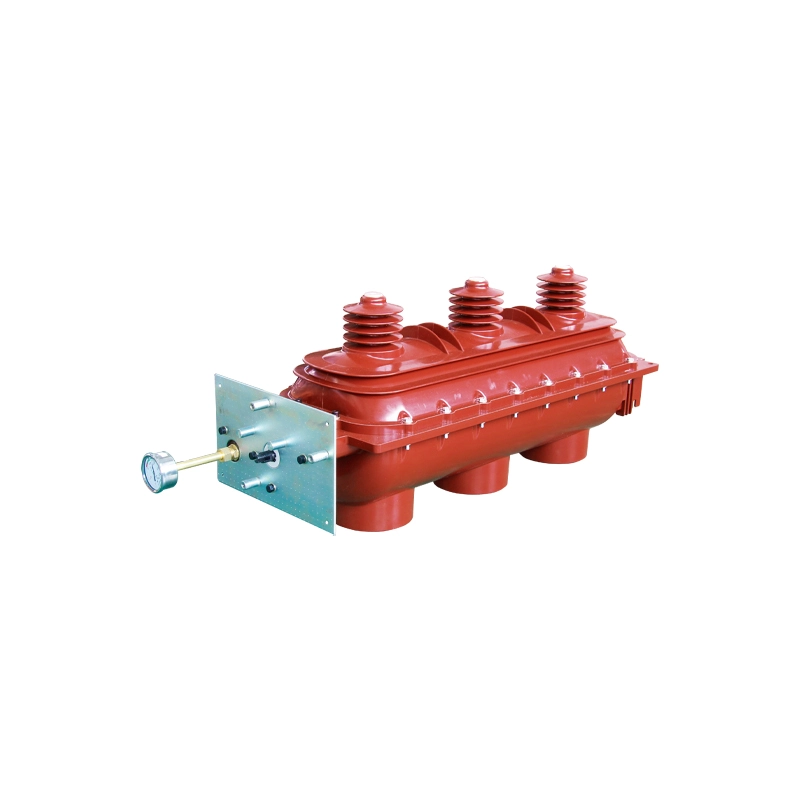

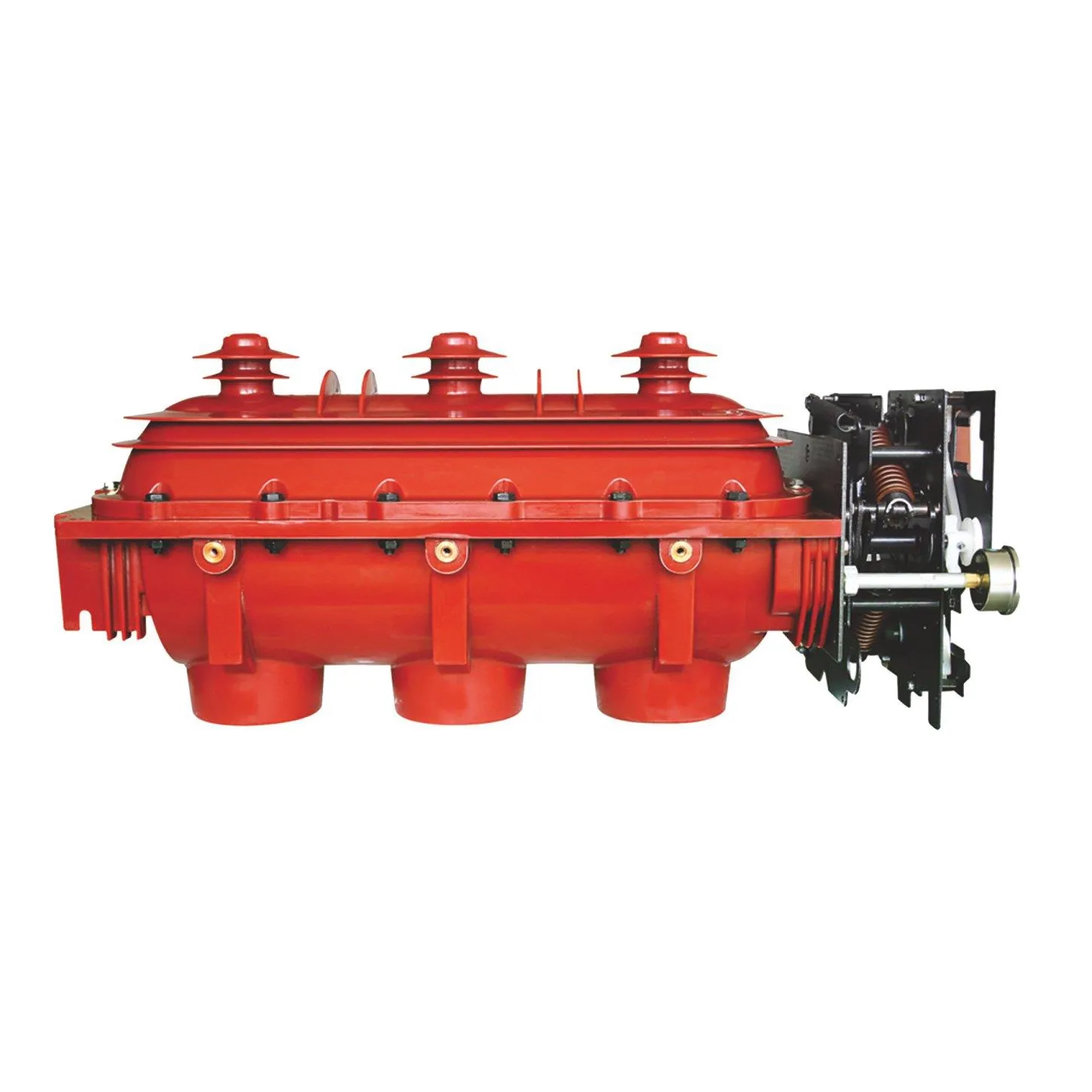

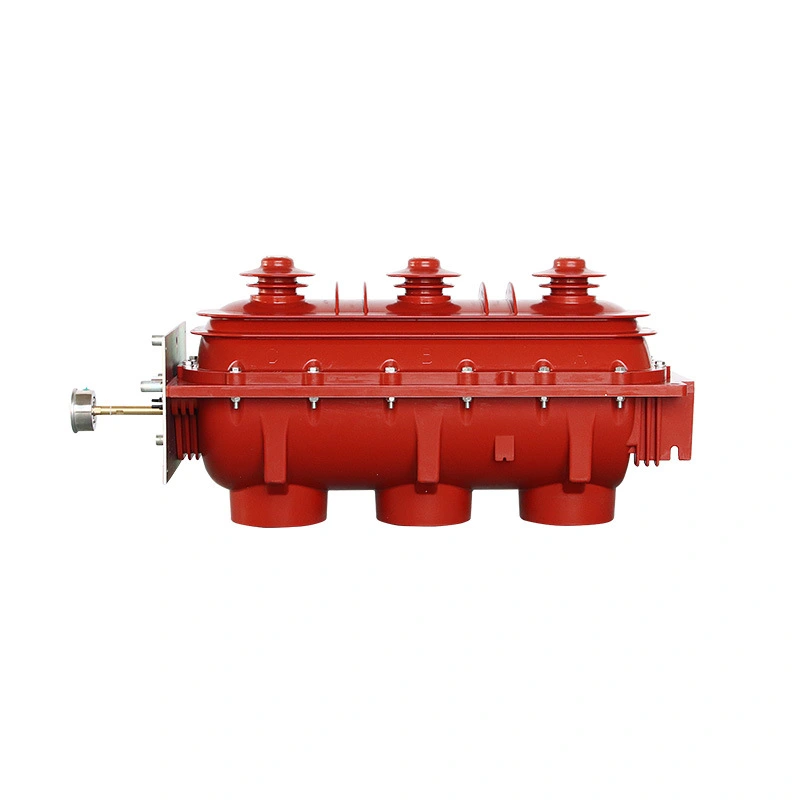

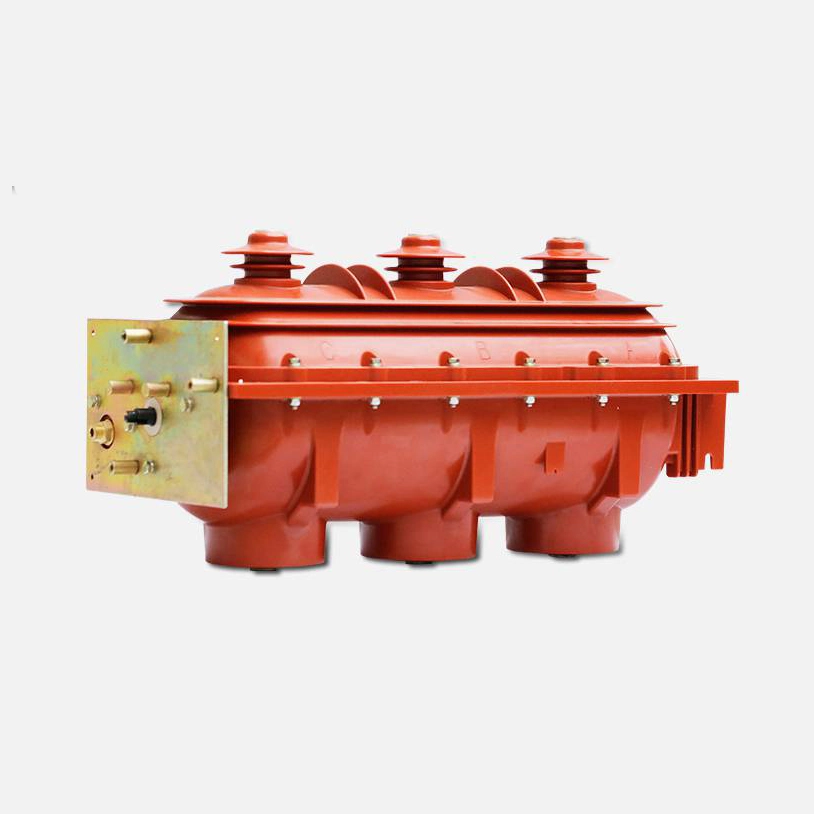

Công tắc ngắt tải khí 11kv sf6 lbs được thiết kế cho mạng phân phối nguồn điện xoay chiều ba pha với tần số 50 Hz và tối đa. điện áp làm việc 12 kV. Nó phù hợp để sử dụng trong các thiết bị chính dạng vòng và mạng cung cấp điện hướng tâm kép, nơi nó được ứng dụng để đóng và cắt dòng tải cũng như dòng quá tải. Ngoài ra, nó có thể được sử dụng để chuyển mạch các đường dây trên không không tải, máy biến áp không tải và dàn tụ điện. Các tính năng chính được hiển thị như dưới đây:
Hiệu suất cách nhiệt tuyệt vời

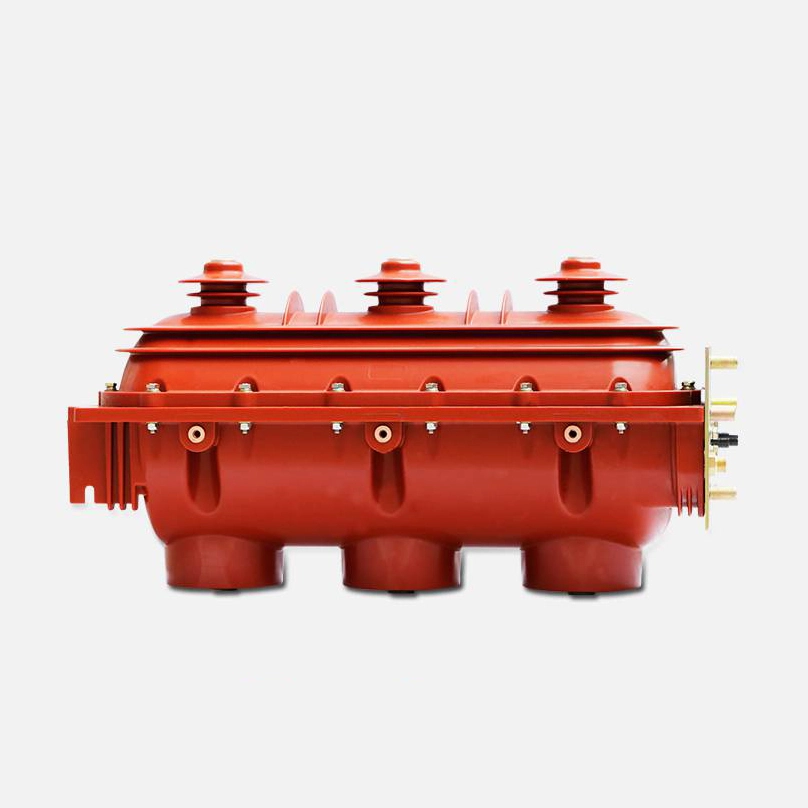

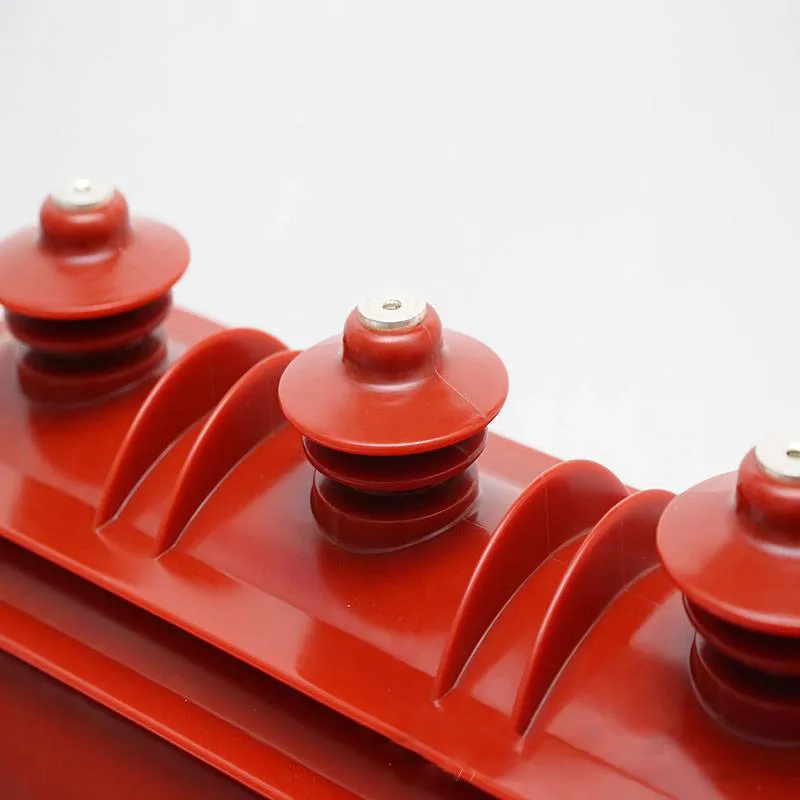

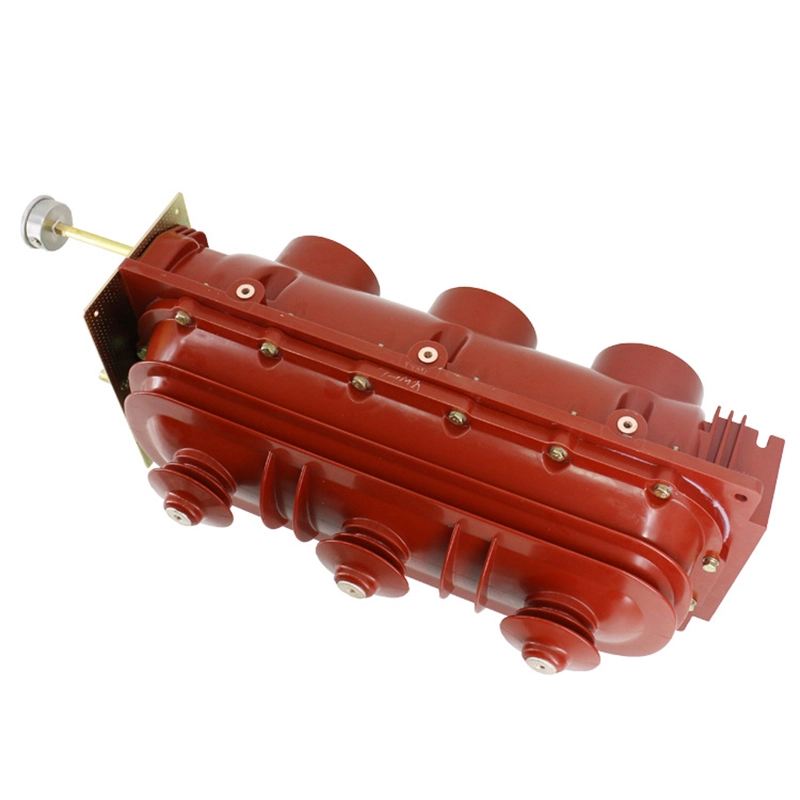

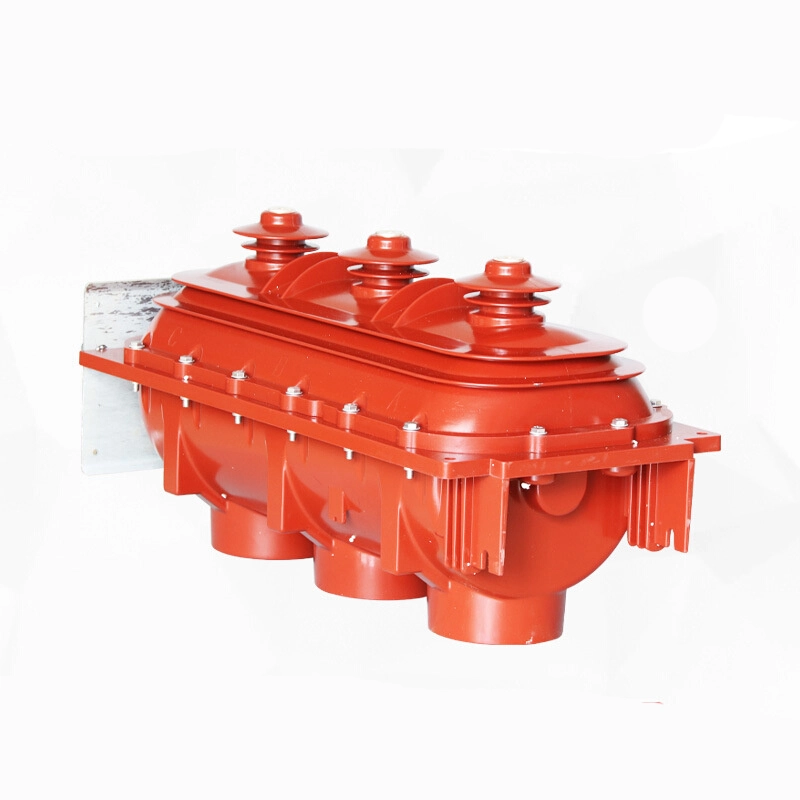

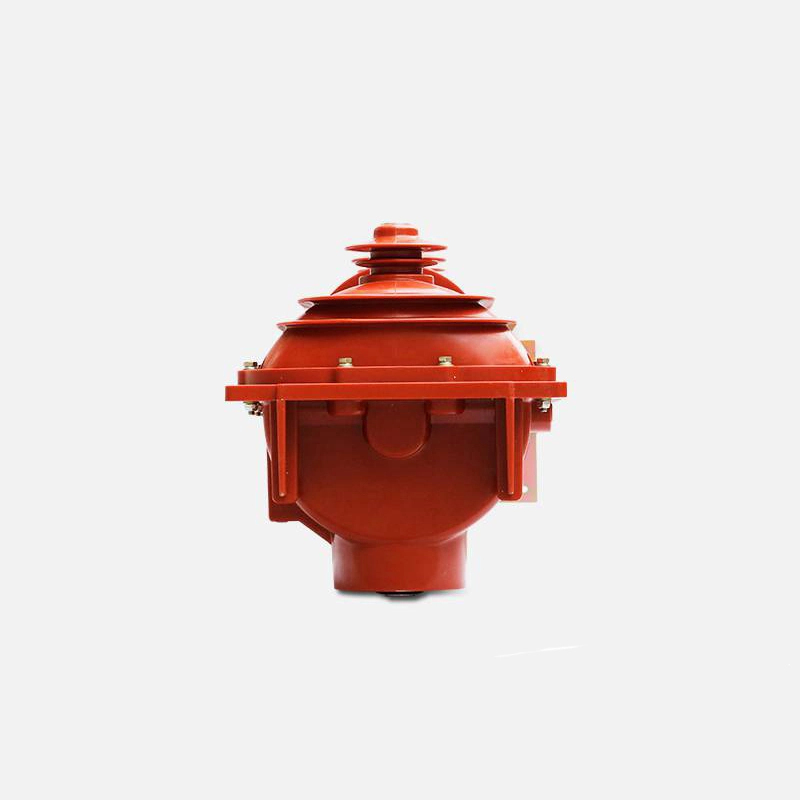

Vỏ bọc của công tắc ngắt tải khí 11kv sf6 lbs được làm bằng nhựa epoxy đúc và chứa đầy khí SF6, mang lại khả năng cách nhiệt mạnh mẽ và khả năng chịu được hồ quang bên trong để đảm bảo vận hành an toàn và đáng tin cậy.
Quá áp chuyển mạch thấp
Nhờ đặc tính dập tắt hồ quang của khí SF₆, cột hồ quang vẫn thu hẹp và ổn định cho đến khi dòng điện bằng 0, giúp giảm nguy cơ đánh lửa lại và giảm thiểu quá điện áp cắt.
Thiết kế bảo trì miễn phí
Hầu hết các mô hình đều có cấu trúc kín hoàn toàn nên ít hoặc không cần bảo dưỡng định kỳ. Một số thành phần chính được thiết kế để hoạt động tới 20 năm mà không cần bảo trì.
Vận hành an toàn và dễ dàng

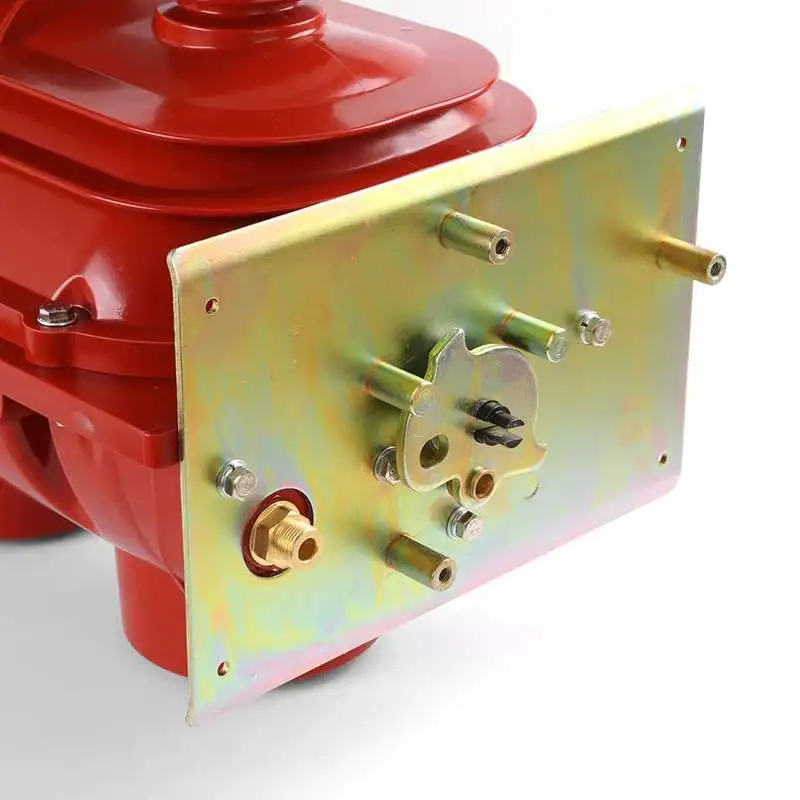

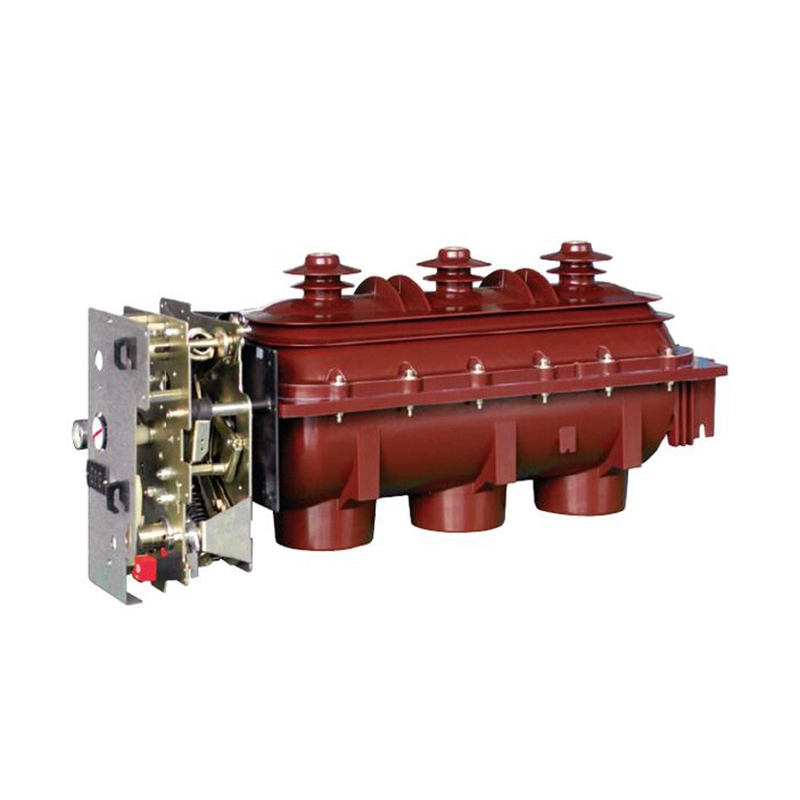

Cả hai tùy chọn vận hành bằng tay và bằng động cơ đều có sẵn cho công tắc ngắt tải khí 11kv sf6 lbs. Hệ thống khóa liên động cơ học đảm bảo thay đổi vị trí an toàn và ngăn ngừa hoạt động sai.
Phạm vi ứng dụng rộng rãi
Được thiết kế cho hệ thống phân phối 12 kV, công tắc ngắt tải khí 11kv sf6 lbs có thể được sử dụng để cách ly đường dây, ngắt dòng tải và dòng quá tải, đồng thời khi kết hợp với cầu chì, nó sẽ bảo vệ chống lại các lỗi ngắn mạch.
|
Tối đa. Điện áp làm việc |
12 kV |
|
Tần số định mức |
50 hoặc 60Hz |
|
Xếp hạng hiện tại |
630 A hoặc 1250 A |
|
Đánh giá hiện tại phá vỡ |
25 kA |
|
Tần số nguồn chịu được điện áp |
42 kV/1 phút |
|
Xung sét chịu được điện áp |
75 kV |
|
Áp suất khí SF6 định mức |
45 kPa |
|
Chế độ hoạt động |
Hướng dẫn sử dụng/lái xe bằng động cơ/vận hành từ xa |
|
Tuổi thọ cơ khí |
3000 lần |
Hỏi: Công tắc ngắt tải khí 11kv sf6 lbs là gì?
Trả lời: Công tắc ngắt tải khí 11kv sf6 lbs là thiết bị chuyển mạch trung thế được sử dụng trong mạng phân phối 11 kV. Nó được thiết kế để đóng và cắt dòng tải, dòng quá tải và không có nhiệm vụ chuyển mạch đường dây tải hoặc máy biến áp. Công tắc sử dụng khí SF6 làm môi trường cách điện và dập tắt hồ quang để đảm bảo hoạt động an toàn và đáng tin cậy.
Hỏi: Công tắc ngắt tải khí 11kv sf6 lbs khác với cầu dao khí sf6 như thế nào?
Trả lời: Công tắc ngắt tải khí 11kv sf6 lbs được thiết kế chủ yếu để ngắt dòng tải, không phải để tự khắc phục các lỗi ngắn mạch cao. Khi kết hợp với cầu chì giới hạn dòng điện, công tắc ngắt tải khí 11kv sf6 lbs có thể hoạt động như một thiết bị thay thế chức năng cho bộ ngắt mạch. Trong cách bố trí này, công tắc ngắt tải khí sf6 xử lý việc chuyển tải thông thường, trong khi cầu chì sẽ loại bỏ các dòng điện sự cố nặng.
Hỏi: Công tắc ngắt tải khí 11kv sf6 lbs cần phải bảo trì những gì?
Trả lời: Hầu hết các lbs công tắc ngắt tải khí 11kv sf6 đều được thiết kế với ngăn chứa khí có tỷ lệ rò rỉ thấp hơn 0,5% mỗi năm. nó không cần phải nạp gas định kỳ trong vòng 20 đến 30 năm. Nói chung, kiểm tra chức năng định kỳ của cơ cấu, khóa liên động và mạch phụ là đủ.
