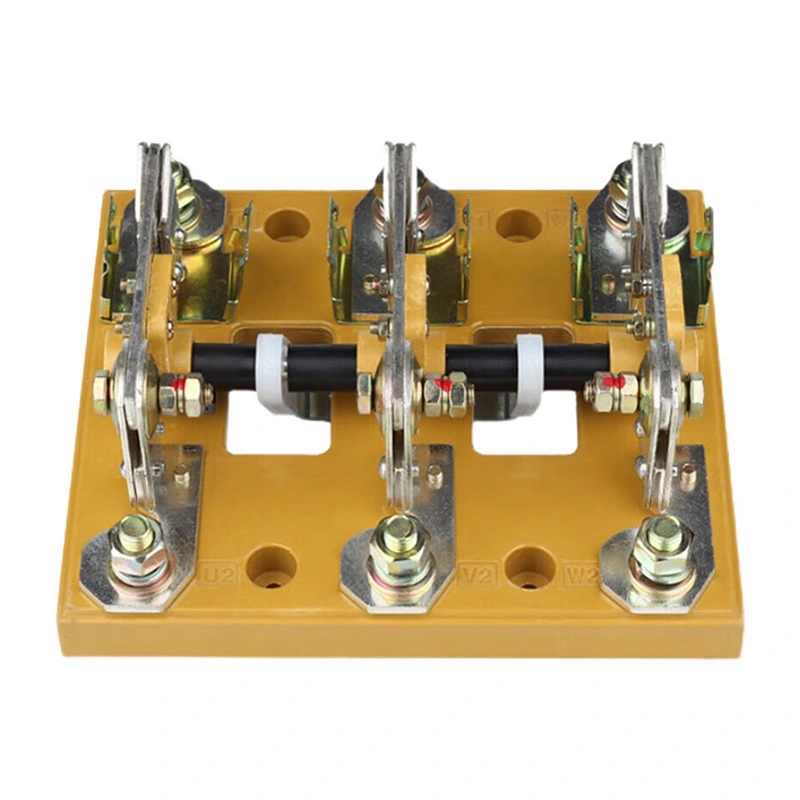

Công tắc cách ly 100 Amp 4 cực

Công ty TNHH Thiết bị điện Ôn Châu XiFa là một nhà máy đáng tin cậy để sản xuất các thiết bị chuyển mạch cách ly 4 cực 100 amp chắc chắn. Công ty sử dụng nhựa epoxy hoặc nhựa nhiệt rắn làm vật liệu cách nhiệt để mang lại khả năng cách nhiệt hiệu quả giữa các bộ phận dẫn điện và ngăn ngừa đoản mạch pha này sang pha khác. Và tiếp điểm có thể là đồng có độ dẫn điện cao hoặc hợp kim đồng mạ bạc để đảm bảo kết nối và ngắt kết nối mạch điện đáng tin cậy, với lớp mạ bạc làm giảm điện trở, nhiệt và oxy hóa. Ngoài ra, đối với mỗi công tắc cách ly 4 cực 100 amp được bán, đội ngũ kỹ thuật sẽ trả lời câu hỏi của khách hàng trong vòng 24 giờ.

Gửi yêu cầu

Mô tả Sản phẩm

Công tắc cách ly 4 cực 100 amp là một thiết bị chuyển mạch điện được thiết kế để ngắt mạch và cắt nguồn điện. Nó bao gồm bốn cực riêng biệt, bao gồm hai cực đầu vào và hai cực đầu ra. Bằng cách cung cấp khả năng ngắt kết nối đáng tin cậy, công tắc cách ly 4 cực 100 amp đảm bảo an toàn cho cả người và thiết bị.

Công tắc cách ly 4 cực 100 amp thường được cấu thành từ ba bộ phận chính: vỏ, cơ cấu vận hành và các bộ phận điện. Vỏ bọc được sản xuất từ vật liệu cách điện nhằm chống rò rỉ dòng điện và điện giật. Cơ chế hoạt động cho phép đóng hoặc mở công tắc bằng tay, còn các bộ phận điện bao gồm cực, đầu nối và các bộ phận dẫn điện khác.

Các ứng dụng phổ biến của công tắc cách ly 4 cực 100 amp:

1.Hệ thống điện: Được sử dụng rộng rãi trong các trạm biến áp và mạng phân phối, công tắc cách ly 4 cực 100 amp có chức năng ngắt kết nối hoặc chuyển hướng dòng điện, giúp lưới điện vận hành an toàn và ổn định.

2. Lắp đặt công nghiệp: Được ứng dụng trong các hệ thống tự động hóa và điều khiển máy móc, công tắc cách ly 4 cực 100 amp giúp ngắt điện an toàn trong quá trình bảo trì, đảm bảo bảo vệ cả người lao động và thiết bị.

3.Hệ thống giao thông: Trong đường sắt, tàu điện ngầm và cơ sở hạ tầng giao thông khác, công tắc được sử dụng để cách ly các mạch điện, đảm bảo an toàn cho hành khách, nhân viên và thiết bị.

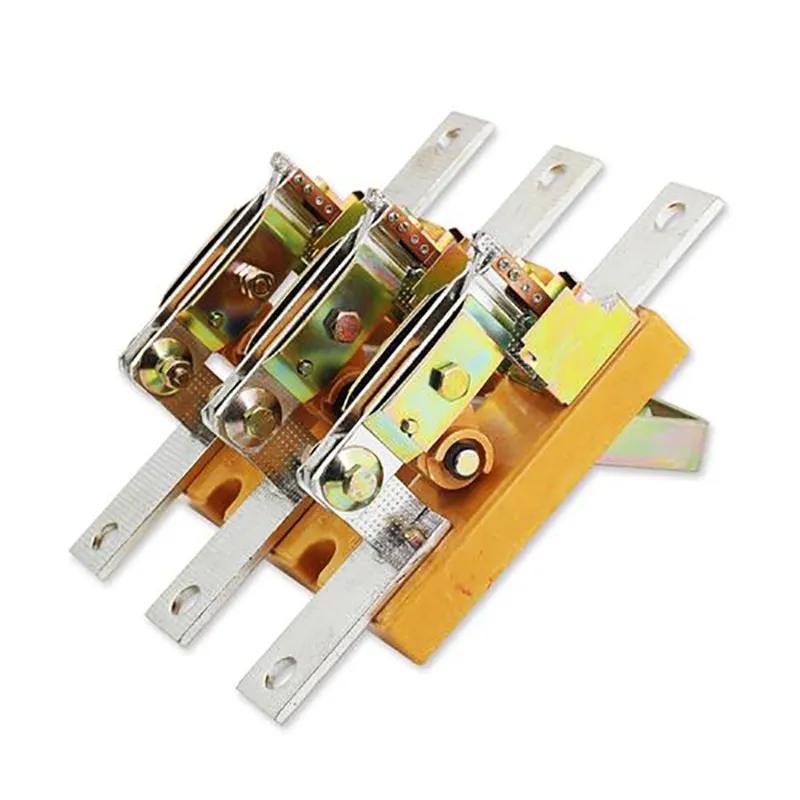

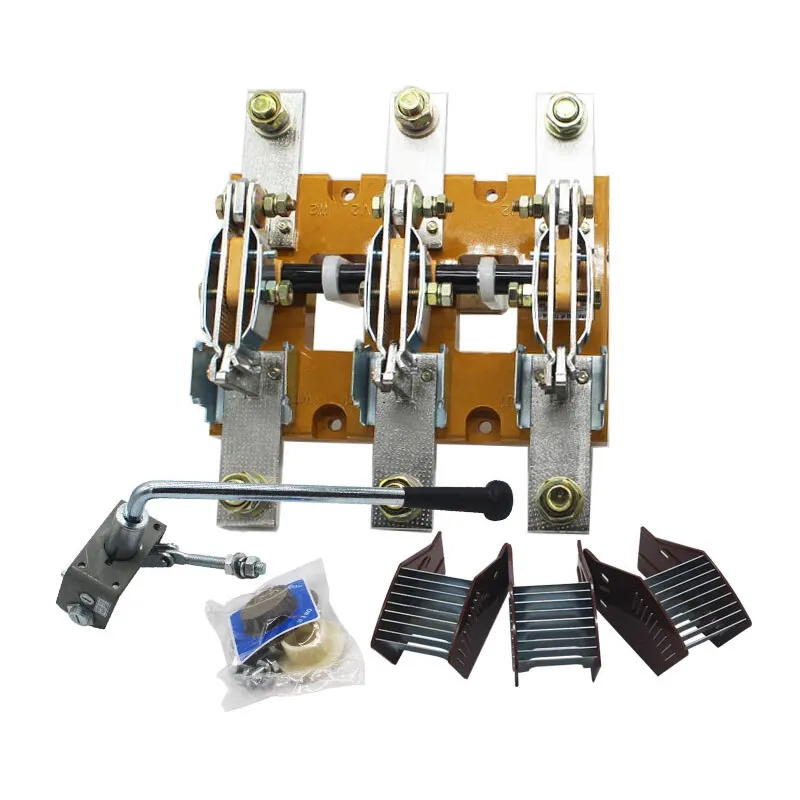

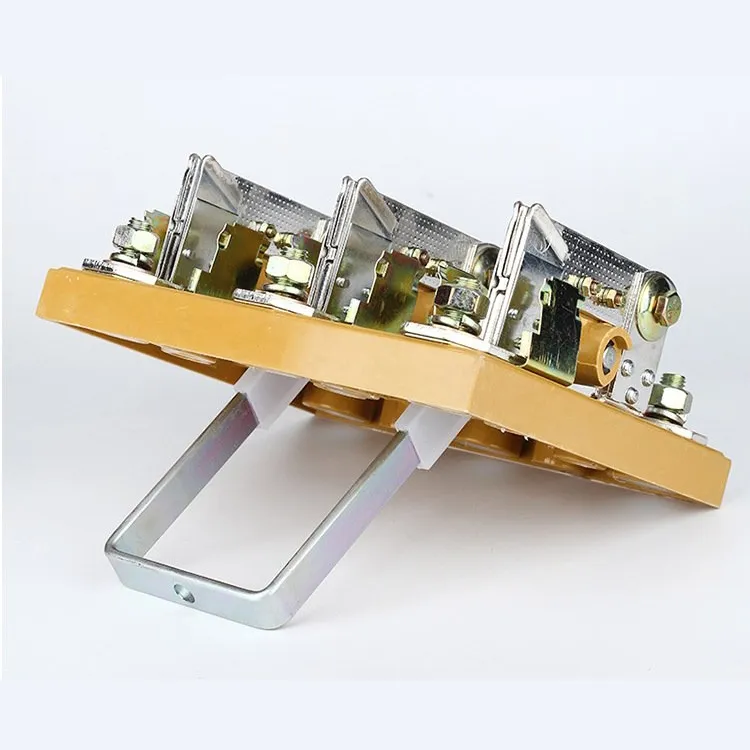

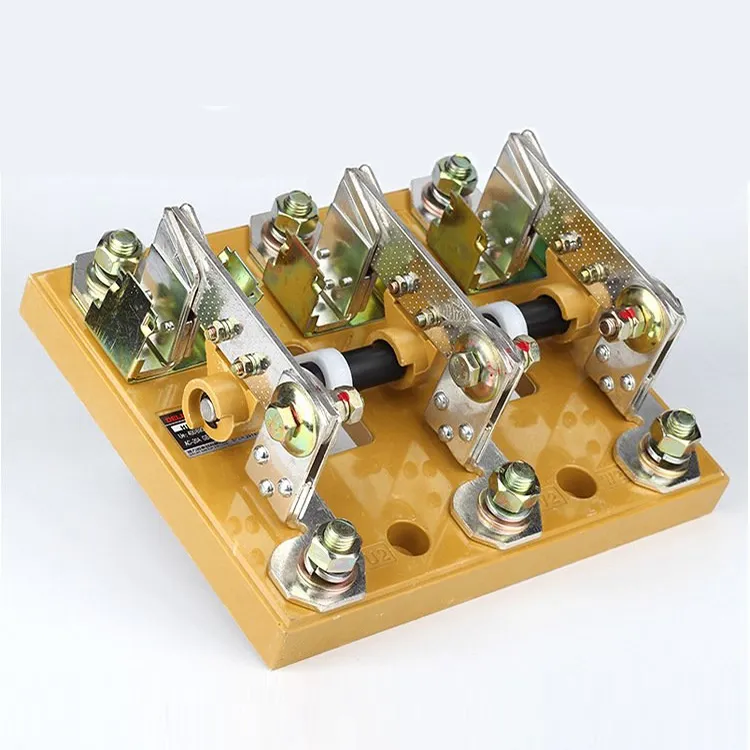

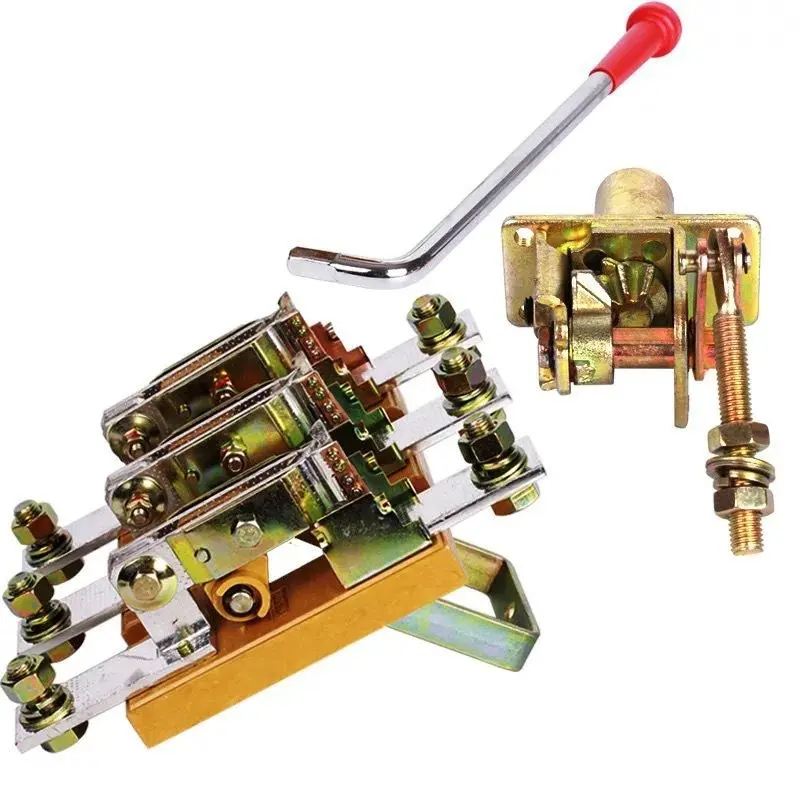

100 Amp 4 Pole Isolator Switch

Thông số sản xuất:

thứ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Độ bền điện môi (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Dòng điện làm việc le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Công suất động cơ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Năng lực tạo ra và phá vỡ
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Giá trị đỉnh KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Tuổi thọ cơ khí (lần)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Tuổi thọ điện (lần)
Ue=660V Dòng điện định mức
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Trọng lượng (kg)
3 cực	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 cực	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Mô-men xoắn vận hành (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Kiểu		Kích thước khung hình (mm)						Kích thước lắp đặt (mm)
Kiểu		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Kiểu	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Câu hỏi thường gặp về sản xuất:

Hỏi: Công tắc cách ly 4 cực 100 amp là gì?

Trả lời: Đây là một công tắc thủ công được thiết kế để ngắt kết nối an toàn hệ thống bốn dây, thường là ba pha cộng với dây trung tính, khỏi nguồn điện. Được đánh giá ở mức 100 amps, nó cung cấp một điểm cách ly rõ ràng và đáng tin cậy cho mục đích bảo trì và an toàn.

Hỏi: Công tắc cách ly 4 cực 100 amp khác với công tắc cách ly 100 amp 3 cực như thế nào?

Trả lời: Bộ cách ly 3 cực chỉ ngắt kết nối các đường dây ba pha. Bộ cách ly 4 cực ngắt đồng thời ba pha và trung tính, đảm bảo cách ly toàn bộ mạch. Điều này làm giảm nguy cơ dòng điện dư và mang lại độ an toàn cao hơn trong một số ứng dụng nhất định.

Hỏi: Lợi ích chính của việc sử dụng công tắc cách ly 4 cực 100A là gì?

Trả lời: Những ưu điểm chính bao gồm ngắt kết nối hoàn toàn các pha và dây trung tính, thiết kế nhỏ gọn giúp tiết kiệm không gian, dễ lắp đặt và độ tin cậy cao. Nó cung cấp một điểm dừng rõ ràng, có thể nhìn thấy được để tăng cường sự an toàn trong quá trình bảo trì.
