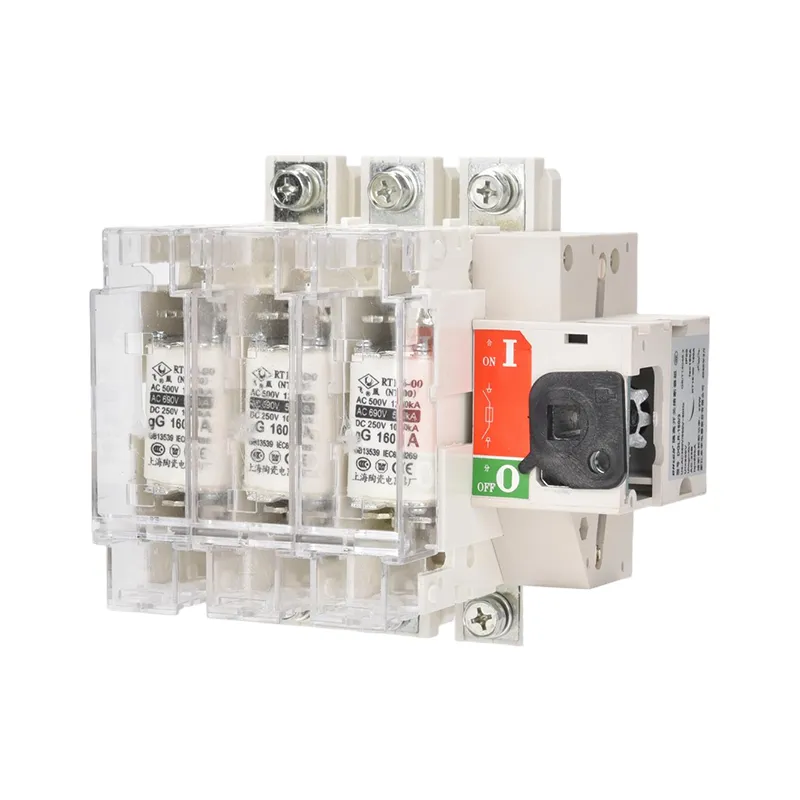

Tóm tắt bài viết:Việc chọn Công tắc cách ly cầu chì ba pha AC đòi hỏi phải xem xét cẩn thận về dòng điện định mức, khả năng tương thích của cầu chì, cấu hình cực, kích thước lắp đặt và khả năng bảo vệ ngắn mạch. Công ty TNHH Thiết bị điện Ôn Châu Xifa cung cấp các bộ phận phân phối điện cho cụm máy biến áp, bảng điện và hệ thống điện công nghiệp. Hướng dẫn này giải thích các yếu tố chính mà người mua nên kiểm tra trước khi chọn mẫu phù hợp.
Khi chọn Công tắc cách ly cầu chì ba pha AC, trước tiên chúng tôi xem xét thiết bị mà nó sẽ phục vụ và các điều kiện hoạt động của mạch điện. Các ứng dụng như tủ phân phối, cụm máy biến áp và hệ thống điện công nghiệp có thể yêu cầu các mức định mức dòng điện, cách bố trí lắp đặt và đặc tính bảo vệ khác nhau.
Trước khi so sánh các model, người mua nên xác nhận điện áp hệ thống, dòng điện vận hành dự kiến, đặc tính tải, dòng ngắn mạch hiện có, môi trường lắp đặt và cấu hình cực yêu cầu.
Ví dụ, bộ cách ly cầu chì được lắp đặt ở phía điện áp thấp của máy biến áp phân phối phải phù hợp với định mức mạch và sơ đồ bảo vệ của cụm lắp ráp hoàn chỉnh. Việc chọn một model chỉ dựa trên đánh giá hiện tại có thể dẫn đến các vấn đề về khả năng tương thích trong quá trình cài đặt hoặc vận hành.
Xem lại có sẵntập tin cấu hình ovà AC Ba PhBộ cách ly cầu chì ase Sphù thủy betrước khi hoàn thiện các thông số kỹ thuật.
Dòng điện khung và dòng định mức cầu chì mô tả các đặc tính khác nhau. khung hình hiện tạinhận dạng entđó làanh ta chuyển đổi loại hiện tại của cầu chì, trong khi dòng điện định mức của cầu chì đề cập đến định mức danh nghĩa của cầu chì được lắp đặt. Cầu chì phải tương thích với công tắc và phù hợp để bảo vệ mạch điện thực tế.
Theo thông số kỹ thuật sản phẩm được cung cấp từ Công ty TNHH Thiết bị Điện Ôn Châu Xifa, định mức dòng điện khung có sẵn nằm trong khoảng từ 63 A đến 630 A.
| Khung hiện tại | Xếp hạng cầu chì được liệt kê | Kích thước cầu chì |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63 MỘT | 00C |
| 160 A | 63, 80, 100, 125, 160 MỘT | 0 |
| 250 A | 160 A; 200, 250 MỘT | 0; 1 |
| 400 A | 300, 315, 400 MỘT | 2 |
| 630 A | 400, 500, 630 MỘT | 3 |
Lưu ý: Các giá trị này tóm tắt các thông số sản phẩm được cung cấp. Xác nhận loại cầu chì tương thích và mức đánh giá chính xác cho mẫu đã chọn trước khi đặt hàng.
Cầu chì phải được lựa chọn theo tải trọng, độ khuếch đại của dây dẫn và sự phối hợp bảo vệ cần thiết. Mạch động cơ và mạch biến áp có thể có dòng khởi động và đặc tính lỗi khác nhau, do đó, mức định mức cầu chì giống nhau sẽ không phù hợp cho mọi ứng dụng.
Công tắc cách ly cầu chì ba pha AC kết hợp cách ly mạch với bảo vệ quá dòng dựa trên cầu chì. Người mua nên đánh giá riêng các chức năng này để đảm bảo rằng thiết bị đáp ứng các yêu cầu lắp đặt.
Chỉ riêng cầu chì không xác định được đặc tính ngắn mạch của toàn bộ tổ hợp. Công tắc, cầu chì, dây dẫn và thiết bị bảo vệ phía nguồn phải được phối hợp theo công suất định mức của chúng. Cách ly bảo trì cũng phải tuân theo các quy trình an toàn điện hiện hành.
Sau khi kiểm tra khả năng tương thích về điện, người mua nên xác minh cấu hình cột, cách bố trí lắp đặt, kích thước tổng thể và không gian kết nối. Thông tin sản phẩm được cung cấp bao gồm cấu hình ba cực và bốn cực cũng như các tùy chọn lắp đặt kiểu phía trước và kiểu bên cạnh cho các mẫu hiện hành.
| Mục lựa chọn | Những gì cần kiểm tra | Tại sao nó quan trọng |
|---|---|---|
| Cấu hình cực | Mô hình ba cực hoặc bốn cực | Phù hợp với yêu cầu cách ly mạch và trung tính. |
| Bố trí lắp đặt | Cài đặt kiểu phía trước hoặc kiểu bên | Đảm bảo khả năng tương thích với cách bố trí bảng điều khiển. |
| Kích thước | Vị trí chiều rộng, chiều cao, chiều sâu và lỗ lắp | Ngăn chặn nhiễu với hệ thống dây điện và các bộ phận lân cận. |
| Kết nối | Yêu cầu về bố trí cáp hoặc thanh cái và dây dẫn | Hỗ trợ kết nối điện đáng tin cậy. |
Ví dụ: kích thước được công bố cho dòng 160 A thuộc danh sách kích thước A là 164 mm đối với mẫu ba cực và 200 mm đối với mẫu bốn cực. Sự khác biệt này cho thấy lý do tại sao người mua nên kiểm tra bản vẽ để biết cấu hình chính xác thay vì cho rằng các mẫu có cùng chỉ số khung có kích thước giống nhau.
Trước khi đặt hàng, hãy so sánh bản vẽ kích thước của nhà sản xuất với cách bố trí bảng điều khiển. Dành đủ không gian cho thao tác tay cầm, uốn cáp, khe hở điện và thay thế cầu chì.
Tài liệu kỹ thuật giúp người mua xác nhận xem sản phẩm có đáp ứng yêu cầu của dự án hay không. Chúng tôi khuyên bạn nên yêu cầu bảng dữ liệu sản phẩm, bản vẽ kích thước, báo cáo thử nghiệm áp dụng và xác nhận tiêu chuẩn cầu chì tương thích trước khi phê duyệt một mẫu.
Công ty TNHH Thiết bị điện Ôn Châu Xifa chuyên nghiên cứu, phát triển và sản xuất các sản phẩm phân phối điện cho hệ thống 0,4 kV đến 35 kV. Phạm vi sản phẩm của công ty bao gồm máy cắt không khí, máy cắt vỏ đúc, máy biến dòng, máy biến thế tiềm năng, thiết bị chống sét và cầu chì ngắt điện.
Tọa lạc tại Khu Phát triển Kinh tế Nhạc Thanh, Chiết Giang, Trung Quốc, công ty là công ty chi nhánh của Công ty TNHH Khoa học và Công nghệ Điện Conso, chuyên sản xuất máy biến áp phân phối, trạm biến áp nhỏ gọn và máy cắt chân không từ năm 2006.
Công ty tuyên bố rằng các sản phẩm của họ được sản xuất theo hệ thống quản lý chất lượng ISO 9001 và quản lý môi trường ISO 14001, đồng thời các thông số kỹ thuật liên quan đáp ứng các yêu cầu CE và UL. Người mua nên yêu cầu các chứng chỉ hoặc báo cáo thử nghiệm hiện hành để xác minh trạng thái tuân thủ của mẫu cụ thể.
Các cân nhắc mua hàng khác bao gồm tính sẵn có của cầu chì dự phòng, hướng dẫn lắp đặt, thời gian thực hiện và hỗ trợ kỹ thuật sau bán hàng. Những chi tiết này có thể ảnh hưởng đến việc vận hành và bảo trì, đặc biệt khi công tắc là một phần của cụm phân phối điện lớn hơn.
Để biết chi tiết sản phẩm, hãy truy cập trang sản phẩm Công tắc cách ly cầu chì AC ba pha hoặc liên hệ với Công ty TNHH Thiết bị điện Ôn Châu Xifa.
Công tắc cách ly cầu chì ba pha AC được sử dụng để cách ly mạch điện xoay chiều ba pha và cung cấp khả năng bảo vệ quá dòng dựa trên cầu chì trong các hệ thống phân phối điện áp thấp tương thích. Các ứng dụng điển hình bao gồm tủ phân phối, cụm máy biến áp và lắp đặt nguồn điện công nghiệp.
Kiểm tra dòng điện thiết kế mạch, độ khuếch đại của dây dẫn, đặc tính tải và tình trạng lỗi. Sau đó, chọn khung công tắc và định mức cầu chì tương thích dựa trên sự phối hợp bảo vệ cần thiết và các tiêu chuẩn điện hiện hành.
Dòng điện khung xác định loại dòng điện của công tắc, trong khi dòng điện định mức của cầu chì xác định dòng điện danh định của cầu chì được lắp đặt. Cầu chì được chọn phải tương thích với công tắc và phù hợp để bảo vệ mạch điện.
Sự lựa chọn phụ thuộc vào cấu hình mạch và liệu có cần cách ly trung tính hay không. Xác nhận cách bố trí cột theo thiết kế hệ thống, sơ đồ nối đất và các quy tắc lắp đặt hiện hành.
Chỉ khi thiết bị cụ thể được đánh giá cho nhiệm vụ chuyển mạch dự kiến. Kiểm tra xếp hạng vận hành và danh mục sử dụng của nhà sản xuất thay vì giả định rằng mọi bộ cách ly đều có thể làm gián đoạn dòng tải thông thường.
Cung cấp điện áp hệ thống, định mức dòng điện yêu cầu, thông số kỹ thuật cầu chì, cấu hình cực, cách bố trí lắp đặt, kích thước lắp đặt, số lượng và các tiêu chuẩn áp dụng. Sơ đồ một đường hoặc bản vẽ bảng có thể giúp xác nhận tính tương thích của sản phẩm.
Việc chọn Công tắc cách ly cầu chì ba pha AC yêu cầu xem xét cẩn thận về xếp hạng điện, đặc tính cầu chì, kích thước lắp đặt và điều kiện vận hành. Việc kiểm tra các chi tiết này trước khi đặt hàng giúp giảm thiểu những thay đổi trong quá trình lắp đặt và hỗ trợ hoạt động đáng tin cậy trong hệ thống phân phối. Công ty TNHH Thiết bị điện Ôn Châu Xifa cung cấp thông tin sản phẩm và hỗ trợ kỹ thuật để giúp khách hàng xác định cấu hình phù hợp cho ứng dụng của mình.
-
