Loại bánh rán máy biến áp hiện tại CT Zero Sequence cải thiện khả năng bảo vệ lỗi chạm đất như thế nào

Tóm tắt bài viết: A Zero Sequence CT Loại bánh rán biến áp hiện tạilà thành phần cảm biến quan trọng để phát hiện sự cố chạm đất, dòng điện rò rỉ và các bất thường về cách điện trong hệ thống điện. Với lõi hình xuyến bao quanh dây dẫn, nó có thể phát hiện dòng dư được tạo ra khi tổng vectơ của dòng pha không còn bằng 0. Bài viết này giải thích nguyên lý hoạt động, cấu trúc, đặc tính kỹ thuật, ứng dụng, cân nhắc lựa chọn và lý do tại sao chất lượng sản xuất đáng tin cậy lại quan trọng đối với các hệ thống bảo vệ nguồn hiện đại.

Mục lục

1. Loại bánh rán máy biến áp hiện tại CT Zero Sequence là gì?
2. CT trình tự không loại Donut hoạt động như thế nào?
3. Các tính năng xây dựng chính là gì?
4. Người mua nên xem xét những thông số kỹ thuật nào?
5. CT trình tự 0 thường được sử dụng ở đâu?
6. Bạn nên chọn CT trình tự 0 phù hợp như thế nào?
7. Ưu điểm chính là gì?
8. Câu hỏi thường gặp về Zero Sequence CT Loại bánh rán biến áp hiện tại
9. Phần kết luận

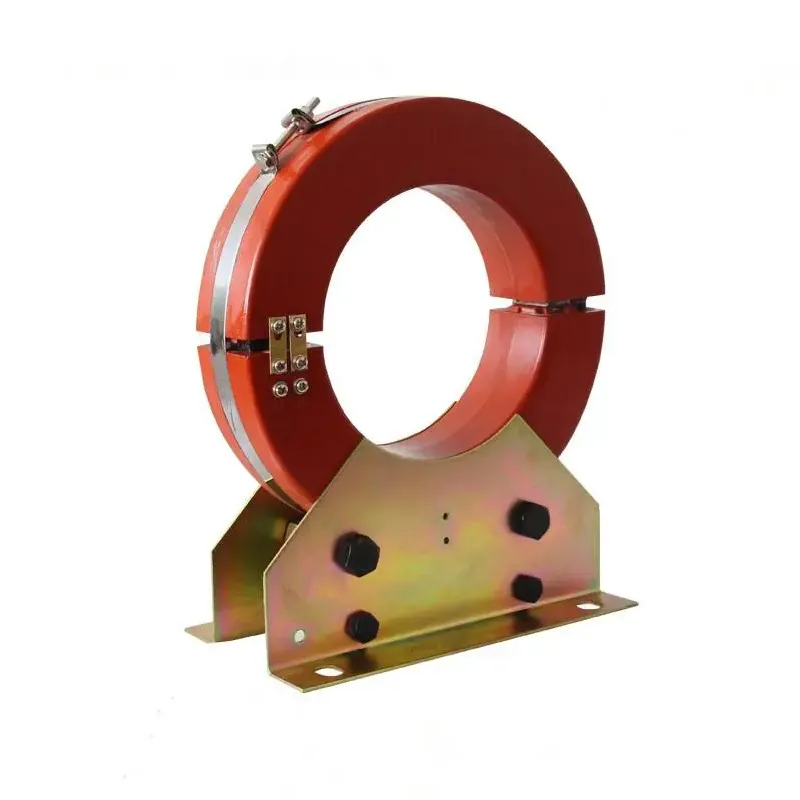

Loại bánh rán máy biến áp hiện tại CT Zero Sequence là gì?

Đối với các kỹ sư điện và chuyên gia phân phối điện, việc phát hiện dòng điện dư chính xác là điều cần thiết để xác định lỗi trước khi chúng phát triển thành hư hỏng thiết bị, nguy cơ hỏa hoạn hoặc gián đoạn nguồn điện bất ngờ. MỘTZero Sequence CT Loại bánh rán biến áp hiện tạiđược thiết kế đặc biệt cho mục đích này.

Không giống như máy biến dòng thông thường chủ yếu đo dòng điện chạy qua một dây dẫn riêng lẻ, CT trình tự 0 giám sát hiệu ứng từ tính tổng hợp của nhiều dây dẫn đi qua lõi hình xuyến của nó. Trong điều kiện ba pha bình thường, tổng vectơ của dòng điện pha xấp xỉ bằng 0. Khi xảy ra rò rỉ hoặc lỗi nối đất, sự mất cân bằng sẽ phát triển, tạo ra dòng điện thứ tự 0 có thể đo được.

Theo thông tin sản phẩm được cung cấp bởiXiFa, CT trình tự 0 của nó sử dụng lõi hình xuyến và cuộn thứ cấp và được thiết kế cho các ứng dụng bao gồm bảo vệ sự cố chạm đất, phát hiện dòng điện rò, giám sát cách điện và bảo vệ rơle. Sản phẩm phù hợp với hệ thống điện 50 Hz và các cấu hình điểm trung tính khác nhau.

Đối với những người mua đang tìm kiếm Loại bánh rán máy biến áp hiện tại Zero Sequence CT, việc hiểu cả nguyên lý điện và cấu trúc vật lý là điều quan trọng trước khi chọn một mô hình.

CT trình tự không loại Donut hoạt động như thế nào?

Nguyên lý hoạt động dựa trên sự cân bằng từ tính của các dây dẫn đi qua khẩu độ CT. Trong mạch ba pha lành mạnh, các dòng điện thường cân bằng với nhau, do đó từ thông sinh ra bên trong lõi hình xuyến vẫn rất nhỏ.

Khi xảy ra sự cố cách điện hoặc rò rỉ đất, một phần dòng điện sẽ đi theo đường không mong muốn xuống đất. Sự cân bằng hiện tại do đó bị xáo trộn. Từ thông dư tạo ra tạo ra tín hiệu thứ cấp có thể được truyền đến rơle bảo vệ, thiết bị giám sát hoặc thiết bị điều khiển khác.

Quá trình phát hiện đơn giản hóa có thể được hiểu như sau:

1. Dây dẫn pha đi qua lõi CT hình xuyến.
2. CT liên tục cảm nhận từ trường kết hợp.
3. Sự mất cân bằng dòng điện tạo ra dòng điện thứ tự bằng không.
4. Cuộn dây thứ cấp tạo ra tín hiệu điện tương ứng.
5. Hệ thống bảo vệ đánh giá tín hiệu.
6. Nếu vượt quá ngưỡng bảo vệ đặt trước, rơle có thể kích hoạt cảnh báo hoặc ngắt mạch.

Sự sắp xếp này cung cấp một phương pháp thực tế để phát hiện dòng điện dư tương đối nhỏ mà không cần CT thông thường trên từng dây dẫn riêng lẻ.

Các tính năng xây dựng chính là gì?

Hiệu suất của CT trình tự 0 loại bánh rán phụ thuộc rất nhiều vào lõi từ, cuộn dây, hệ thống cách điện, vỏ bọc và độ chính xác khi chế tạo. XiFa tuyên bố rằng sản phẩm của họ sử dụngdây đồng tráng men không có oxyđể quấn và các tấm thép silicon có độ thấm cao cho lõi từ. Những lựa chọn vật liệu này nhằm hỗ trợ tính dẫn điện, độ bền cơ học và độ nhạy với dòng điện thứ tự 0 nhỏ.

Lõi từ hình xuyến

Lõi tròn tạo ra một đường dẫn từ khép kín xung quanh dây dẫn. Độ thấm từ cao giúp CT phản ứng hiệu quả với dòng điện dư tương đối nhỏ.

Cuộn dây thứ cấp

Cuộn dây thứ cấp chuyển đổi từ thông được phát hiện thành tín hiệu điện có thể sử dụng được cho thiết bị bảo vệ và giám sát. Chất lượng cuộn dây ảnh hưởng trực tiếp đến tính nhất quán của tín hiệu và độ tin cậy lâu dài.

Cách nhiệt và đóng gói

Cấu trúc sản phẩm có thể kết hợp vỏ nhựa epoxy hoặc cao su silicone. Sự bảo vệ như vậy giúp cải thiện khả năng chống ẩm và ô nhiễm môi trường, điều này đặc biệt quan trọng trong môi trường phân phối điện.

Tùy chọn lõi rắn và lõi kép

Yêu cầu cài đặt có thể khác nhau. Thiết kế lõi rắn thường yêu cầu cáp phải đi qua CT trước khi kết nối, trong khi cấu hình lõi tách có thể hữu ích cho các dự án trang bị thêm trong đó việc ngắt kết nối các dây dẫn hiện có là điều không mong muốn.

Người mua nên xem xét những thông số kỹ thuật nào?

Việc chọn CT không bao giờ chỉ phụ thuộc vào đường kính vật lý. Khả năng tương thích về điện, yêu cầu về rơle, cách bố trí dây dẫn và điều kiện lắp đặt đều phải được đánh giá cùng nhau.

Thông số kỹ thuật được công bố của nhà sản xuất liệt kê một số mẫu LXK, bao gồm các phiên bản Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 và Φ240, với các kết hợp rơle, kết nối, giá trị tỷ lệ và dòng điện sơ cấp khác nhau. Người mua nên xác nhận cấu hình chính xác với nhà sản xuất trước khi đặt hàng.

CT trình tự 0 thường được sử dụng ở đâu?

Khả năng phát hiện dòng điện dư giúp loại CT này trở nên hữu ích trong nhiều ứng dụng bảo vệ điện. Nó có thể được tích hợp vào các hệ thống bảo vệ trong đó việc phát hiện sớm rò rỉ hoặc lỗi chạm đất là rất quan trọng.

• Bảo vệ sự cố chạm đất:Phát hiện dòng điện dư liên quan đến lỗi chạm đất.
• Giám sát dòng rò:Giúp xác định các đường dẫn hiện tại bất thường.
• Giám sát cách nhiệt:Hỗ trợ xác định các điều kiện cách nhiệt xuống cấp.
• Hệ thống phân phối điện:Cung cấp thông tin dòng điện dư cho rơle bảo vệ.
• Lưới thông minh:Có thể được tích hợp vào hệ thống giám sát và bảo vệ thông minh.
• Thiết bị công nghiệp:Giúp giám sát các thiết bị điện nơi cần phát hiện lỗi liên tục.
• Xây dựng mạng lưới điện:Hỗ trợ an toàn điện và bảo vệ phân phối.
• Hệ thống vận tải đường sắt:Có thể được tích hợp vào các hệ thống giám sát điện chuyên dụng.

XiFa xác định cụ thể lưới điện thông minh, vận tải đường sắt, hệ thống điện tòa nhà và giám sát thiết bị công nghiệp trong số các lĩnh vực ứng dụng cho các sản phẩm CT không trình tự của nó.

Bạn nên chọn CT trình tự 0 phù hợp như thế nào?

Đối với các nhóm mua sắm, việc lựa chọn mô hình phù hợp không chỉ đơn giản là chọn lõi lớn nhất hiện có. Việc đánh giá có hệ thống có thể làm giảm các vấn đề tương thích và cải thiện hiệu quả cài đặt.

1. Kiểm tra cách bố trí cáp.Xác nhận số lượng và cách sắp xếp dây dẫn sẽ đi qua khẩu độ CT.
2. Đo khẩu độ cần thiết.Đảm bảo rằng đường kính bên trong cung cấp đủ khoảng hở cho các cáp hiện có.
3. Xác nhận rơle bảo vệ.Đặc tính đầu ra CT và rơle phải tương thích.
4. Kiểm tra hệ thống điện.Kiểm tra tần số, cấu hình trung tính, phương pháp nối đất và các yêu cầu hệ thống khác.
5. Đánh giá môi trường cài đặt.Độ ẩm, ô nhiễm, nhiệt độ và không gian lắp đặt sẵn có có thể ảnh hưởng đến việc xây dựng phù hợp.
6. Xem xét các yêu cầu trang bị thêm.Thiết kế lõi chia có thể mang lại sự tiện lợi hơn khi cáp hiện có không thể dễ dàng ngắt kết nối.
7. Đánh giá chất lượng của nhà sản xuất.Vật liệu lõi, vật liệu cuộn dây, cách điện, quy trình thử nghiệm và tính nhất quán trong sản xuất phải được xem xét trước khi mua sắm số lượng lớn.

Đối với người mua quốc tế tìm nguồn cung ứng từ nhà sản xuất hoặc nhà cung cấp Trung Quốc, cần phải có tài liệu kỹ thuật và xác nhận mẫu mã trước khi mua. Điều này đặc biệt quan trọng khi CT sẽ được tích hợp vào một hệ thống bảo vệ lớn hơn.

Ưu điểm chính là gì?

CT trình tự 0 loại bánh rán được lựa chọn đúng cách có thể mang lại một số lợi ích thiết thực cho hệ thống bảo vệ điện:

• Độ nhạy cao:Lõi từ phù hợp có thể giúp phát hiện dòng điện dư nhỏ.
• Cấu trúc nhỏ gọn:Cấu hình hình xuyến có thể phù hợp hiệu quả xung quanh các dây dẫn hiện có.
• Cảm biến không xâm nhập:Việc phát hiện dòng điện đạt được mà không cần đặt cuộn sơ cấp nối tiếp với mạch điện.
• Tích hợp bảo vệ:Tín hiệu thứ cấp có thể được kết nối với rơle bảo vệ và thiết bị giám sát.
• Cài đặt linh hoạt:Các tùy chọn xây dựng có sẵn có thể đáp ứng các kịch bản cài đặt khác nhau.
• Phạm vi ứng dụng rộng rãi:Thích hợp cho môi trường công nghiệp, thương mại, cơ sở hạ tầng và phân phối điện.

Thiết kế sản phẩm của XiFa kết hợp lõi hình xuyến với cuộn dây thứ cấp và vỏ bảo vệ, trong khi việc lựa chọn vật liệu đã nêu nhấn mạnh đến tính dẫn điện, độ bền cơ học và độ nhạy từ.

Câu hỏi thường gặp về Zero Sequence CT Loại bánh rán biến áp hiện tại

Loại bánh rán máy biến áp hiện tại Zero Sequence CT được sử dụng để làm gì?

Nó chủ yếu được sử dụng để phát hiện trình tự 0 hoặc dòng điện dư gây ra bởi sự cố nối đất, dòng rò và các vấn đề cách điện. Tín hiệu thu được có thể được cung cấp cho rơle bảo vệ hoặc thiết bị giám sát.

Làm thế nào để CT loại bánh rán phát hiện lỗi nối đất?

Các dây dẫn đi qua lõi hình xuyến. Trong điều kiện cân bằng, tác dụng từ của chúng phần lớn bị triệt tiêu. Lỗi chạm đất tạo ra sự mất cân bằng, tạo ra từ thông dư mà CT chuyển đổi thành tín hiệu điện thứ cấp.

Những kích thước lõi nào có sẵn?

Thông tin sản phẩm XiFa được tham chiếu liệt kê các mẫu LXK có cấu hình Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 và Φ240. Thông số kỹ thuật chính xác phải được xác minh theo mô hình và ứng dụng bảo vệ đã chọn.

CT trình tự 0 có thể được sử dụng cho các dự án trang bị thêm không?

Đúng. Cấu trúc lõi rắn và lõi kép phục vụ các yêu cầu lắp đặt khác nhau. Thiết kế lõi chia có thể thuận lợi khi các cáp hiện có không thể bị ngắt kết nối trong quá trình lắp đặt.

Tôi nên cung cấp những gì khi yêu cầu báo giá?

Lý tưởng nhất là các nhóm mua sắm nên cung cấp khẩu độ lõi cần thiết, tần số hệ thống, cách bố trí dây dẫn, kiểu rơle, phương pháp kết nối, yêu cầu về dòng điện sơ cấp, môi trường lắp đặt và số lượng. Việc cung cấp những thông tin chi tiết này sẽ giúp nhà sản xuất hoặc nhà cung cấp Trung Quốc đề xuất cấu hình tương thích hiệu quả hơn.

Phần kết luận

A Zero Sequence CT Loại bánh rán biến áp hiện tạicung cấp một cách tiếp cận tập trung và thực tế để phát hiện dòng điện dư, giúp nó có giá trị trong việc bảo vệ sự cố chạm đất, giám sát rò rỉ, giám sát cách điện và bảo vệ điện thông minh. Lõi hình xuyến, cuộn dây thứ cấp, cấu trúc cách điện và cấu hình lắp đặt đều ảnh hưởng đến hiệu suất hệ thống. Thông tin sản phẩm được công bố của XiFa nêu bật thép silicon có độ thấm cao, dây đồng tráng men không chứa oxy, nhiều kích cỡ lõi LXK và khả năng tương thích với hệ thống điện 50 Hz.

Nếu bạn đang tìm nguồn cung ứng đáng tin cậyZero Sequence CT Loại bánh rán biến áp hiện tạicho một dự án phân phối điện mới, hệ thống bảo vệ hoặc ứng dụng trang bị thêm,liên hệ với chúng tôitại XiFa để thảo luận về các yêu cầu kỹ thuật, lựa chọn mô hình và báo giá của bạn. Việc cung cấp trước các thông số hệ thống của bạn có thể giúp đẩy nhanh quá trình kết hợp và mua sắm sản phẩm.
