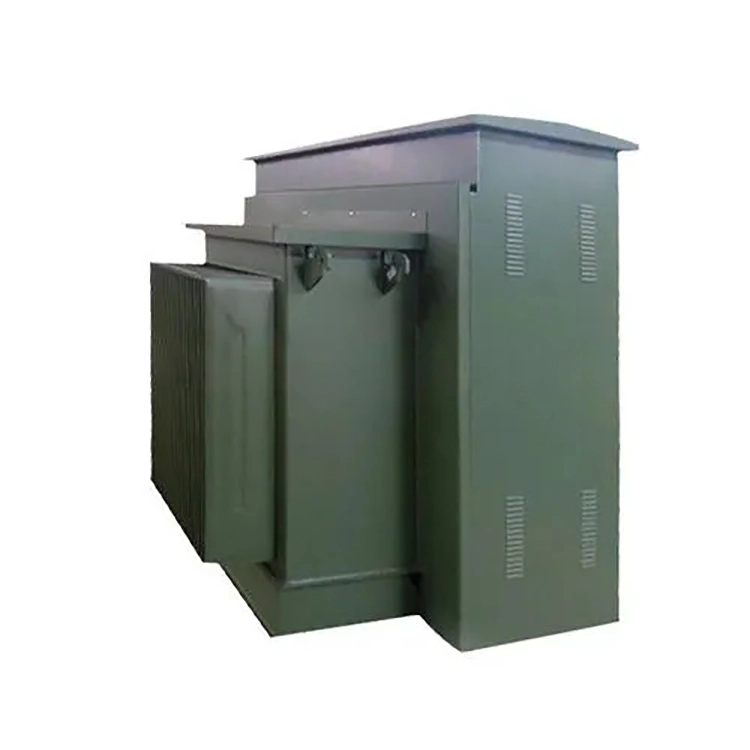

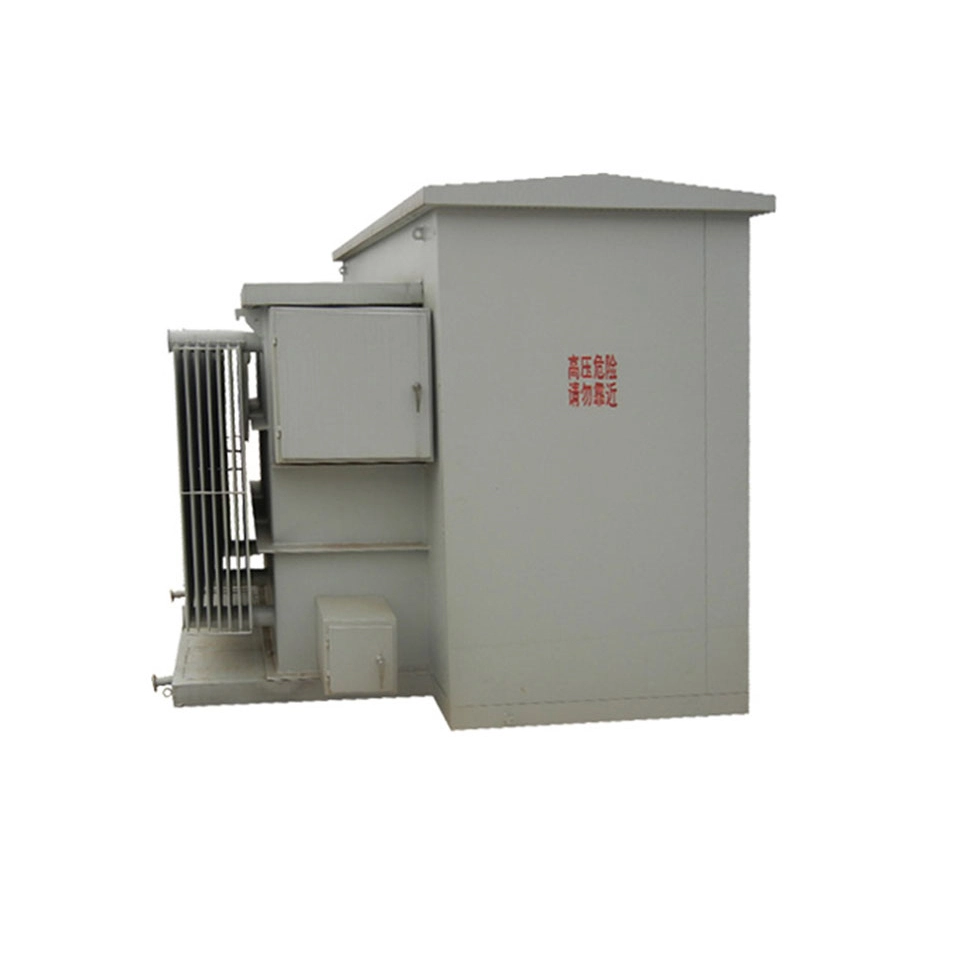

Máy biến áp gắn đệm 100 Kva 13,8 Kv

Công suất định mức của máy biến áp gắn trên tấm đệm 100 kva 13,8 kv này được làm mát bằng ONAN. Điện áp sơ cấp là 13,8kV và phạm vi điều chỉnh là ±2*2,5% (NLTC). Điện áp thứ cấp có thể được tùy chỉnh và lựa chọn. Chúng tạo thành nhóm vectơ Dyn11.

Được thiết kế với công nghệ tiên tiến và sử dụng các vật liệu cũng như linh kiện chất lượng cao, nhờ đó đảm bảo chất lượng đáng tin cậy của máy biến áp gắn trên tấm đệm 100 kva 13,8 kv và thời gian vận hành lâu dài. Thiết bị này được chế tạo tỉ mỉ từ các tấm thép silicon có độ thấm cao, cuộn dây dẫn điện có độ tinh khiết cao, vật liệu cách điện chống lão hóa và các bộ phận kín có độ bền cao. Chất lượng linh kiện lõi được kiểm soát chặt chẽ nhằm đảm bảo sự ổn định của toàn bộ máy từ nguồn.

Với khả năng chống điện giật và ăn mòn do ẩm vượt trội, máy biến áp Padmount 100 kva 13,8 kv có hiệu suất cách điện tuyệt vời. Nó có thể thích ứng với các điều kiện khí hậu ngoài trời khác nhau. Trong quá trình vận hành, nó có độ rung và tiếng ồn thấp, tổn thất không tải và tổn thất tải được kiểm soát tốt, mang lại hiệu quả tiết kiệm năng lượng và giảm tiêu thụ tốt.

Cấu trúc cơ khí của máy biến áp gắn trên tấm đệm 100 kva 13,8 kv ổn định và đáng tin cậy, với mức độ bảo vệ bịt kín đạt tiêu chuẩn. Điều này ngăn ngừa hiệu quả các vấn đề rò rỉ dầu và kết hợp các tính năng bảo vệ và an toàn.

Thông số kỹ thuật:

Đối với máy biến áp gắn trên tấm đệm 100 kva 13,8 kv đang hoạt động, giả sử ngắn mạch kim loại ba pha xảy ra ở ổ cắm phía điện áp thấp của máy biến áp, nhưng cầu chì phía cao áp không bị đứt và cầu dao đầu ra 13,8 kV của trạm biến áp thượng nguồn cũng không bị ngắt. những lý do có thể cho hiện tượng này là gì?

Kiểm tra bất kỳ tình huống nào sau đây:

1. Dòng điện định mức của cầu chì có quá lớn hay không, cầu chì đã cũ nhưng chưa bị đứt hay cầu chì và cơ cấu liên kết công tắc tải có bị kẹt hay không.

2. Liệu cài đặt bảo vệ quá dòng cho cầu dao phía nguồn có được đặt quá cao hay không và giá trị dòng ngắn mạch có nằm chính xác trong vùng chết bảo vệ hay không.

3. Có thể xảy ra các đặc tính lỗi bên trong của máy biến áp gắn trên tấm đệm 100 kva 13,8 kv. Bản thân máy biến áp đã bị đoản mạch hoặc hỏng lõi, dẫn đến dòng điện ngắn mạch bị giới hạn ở giá trị tương đối thấp (nhưng vẫn cao hơn nhiều so với dòng điện định mức), không đủ để làm chảy cầu chì ngay lập tức nhưng đủ để gây nóng liên tục.

4. Kiểm tra xem máy biến áp gắn trên tấm đệm 100 kva 13,8 kv này có được kết nối trong Dyn11 hay Yyn0 hay không. Khi xảy ra ngắn mạch ba pha ở phía điện áp thấp, sẽ xảy ra tình huống ở phía điện áp cao trong đó dòng điện của các pha không có sự cố không tăng đáng kể, do đó ngăn không cho kích hoạt bảo vệ trình tự 0 ngược dòng hoặc trình tự âm.
