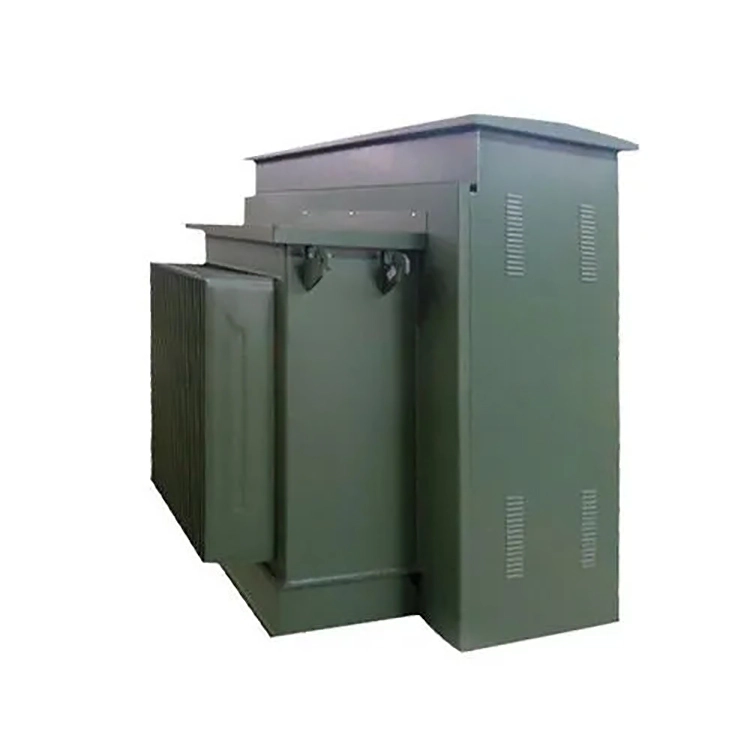

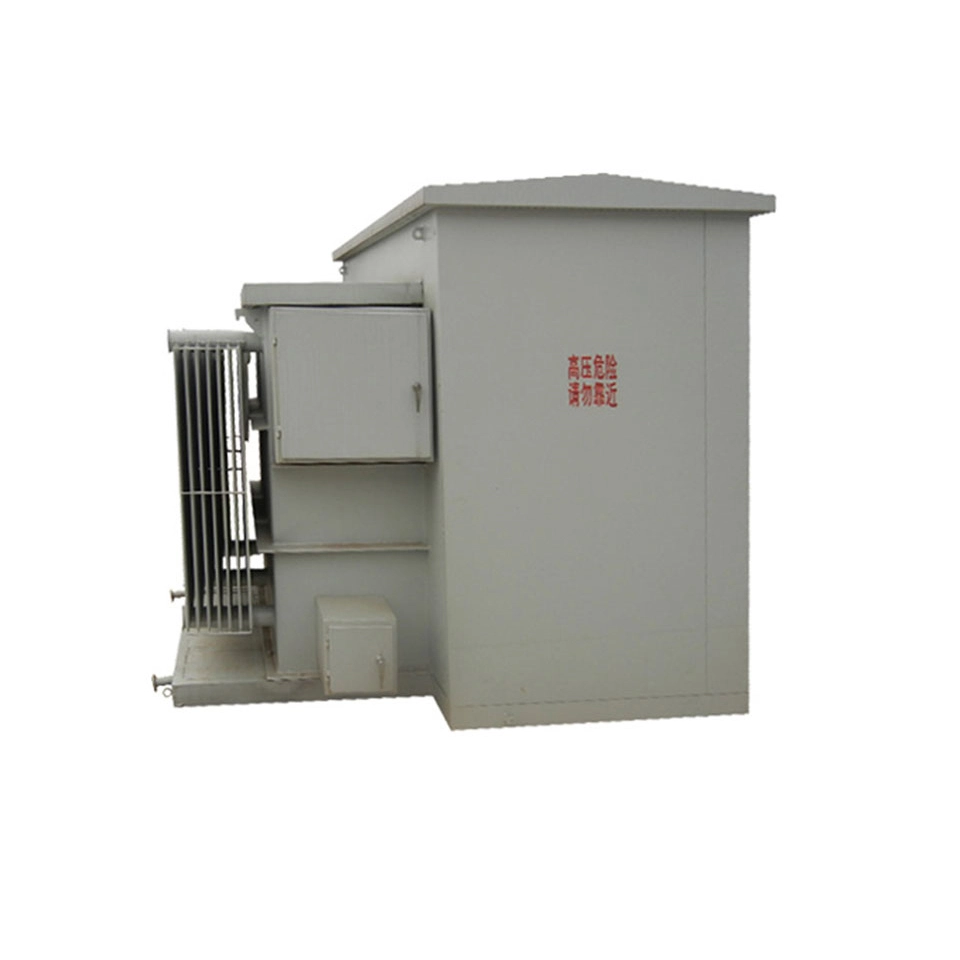

Máy biến áp gắn đệm dầu 1000kva

Máy biến áp gắn trên tấm đệm dầu 1000kva là máy biến áp phân phối ba pha được thiết kế đặc biệt để lắp đặt trên mặt đất ngoài trời với công suất định mức 1000 kva. Nó được lắp đặt trực tiếp trên nền bê tông đúc sẵn, thay vì treo hoặc chôn dưới lòng đất. Lõi sắt và cuộn dây được ngâm hoàn toàn trong dầu cách điện, tận dụng đặc tính tản nhiệt và độ bền điện môi cao của dầu để đạt được hiệu quả cách điện và quản lý nhiệt.

Vỏ của máy biến áp gắn trên tấm đệm chứa dầu 1000kva được làm bằng thùng dầu dạng sóng và bề mặt tản nhiệt được tăng lên bằng cách sử dụng các tấm tôn, đạt được khả năng làm mát ONAN. Đặc tính đàn hồi của sóng có thể hấp thụ sự giãn nở thể tích của dầu cách điện do thay đổi nhiệt độ. Cấu trúc kín hoàn toàn của nó đảm bảo dầu cách điện không tiếp xúc với không khí bên ngoài, ngăn chặn hiệu quả sự suy giảm chất lượng dầu và sự lão hóa của vật liệu cách điện do sự xâm nhập của oxy và hơi ẩm.

Toàn bộ cấu trúc của máy biến áp gắn đệm dầu 1000kva bao gồm ba ngăn riêng biệt: phòng điện áp cao, phòng điện áp thấp và phòng máy biến áp. Cửa phòng điện hạ thế được trang bị khóa ba điểm. Cửa phòng điện áp cao chỉ có thể mở được sau khi cửa phòng điện áp thấp được mở để ngăn chặn hoạt động trực tiếp ở phía điện áp cao. Cả hai bên điện áp cao và điện áp thấp đều được trang bị các đầu nối đất NEMA.

Về cấu hình điện và bảo vệ, máy biến áp gắn đệm dầu 1000kva này hỗ trợ nhiều nhóm kết nối khác nhau như Dyn11, Yyn0, phù hợp với các đặc tính tải khác nhau. Phía điện áp cao tích hợp bảo vệ kép cho công tắc tải và cầu chì, đồng thời được trang bị van xả áp suất, giám sát nhiệt độ dầu và mức dầu. Nó đáp ứng tiêu chuẩn tiết kiệm năng lượng DOE 2016, với hiệu suất ≥ 99,2%, an toàn và đáng tin cậy.

Thông số kỹ thuật

Một khu công nghiệp dự định mua một máy biến áp gắn trên tấm đệm dầu 1000kva, máy biến áp này chủ yếu cung cấp điện cho động cơ không đồng bộ ba pha, máy bơm nước và các thiết bị điện khác. Tải ba pha về cơ bản được cân bằng nhưng môi trường tại chỗ có nhiều bụi và máy biến áp cần có chi phí mua sắm ban đầu tương đối thấp. Nhóm kết nối nên được ưu tiên là Dyn11 hay Yyn0? Tại sao?

Dựa trên so sánh hiệu suất, nhóm kết nối Dyn11 sẽ là lựa chọn ưu tiên. Về khả năng chống lại sự mất cân bằng ba pha, Dyn11 cho phép dòng điện trung tính đạt trên 75% dòng điện pha, trong khi Yyn0 thường giới hạn ở mức 25%; về mặt triệt tiêu sóng hài, kết nối tam giác bên điện áp cao của Dyn11 có thể cung cấp đường tuần hoàn cho sóng hài thứ ba, tránh hiện tượng méo dạng sóng điện áp một cách hiệu quả, trong khi Yyn0 có khả năng triệt tiêu tương đối trung bình; xét về dòng điện chạm đất một pha, Dyn11 tạo ra dòng điện sự cố lớn hơn, giúp bộ bảo vệ rơ-le dễ dàng phát hiện và hành động một cách đáng tin cậy hơn, trong khi dòng điện sự cố của Yyn0 tương đối nhỏ hơn, khiến việc cấu hình bảo vệ trở nên khó khăn hơn.

Nhìn chung, Dyn11 phù hợp hơn với các tình huống liên quan đến tải hỗn hợp hiện đại như đèn LED, máy điều hòa không khí có tần số thay đổi và cột sạc, trong khi Yyn0 chỉ phù hợp với các tải điện thuần ba pha cân bằng nghiêm ngặt và các dự án rất nhạy cảm với chi phí. Do đó, không có hạn chế đặc biệt nào, nhóm kết nối của máy biến áp gắn trên tấm đệm chứa dầu 1000kva phải được ưu tiên là Dyn11.
