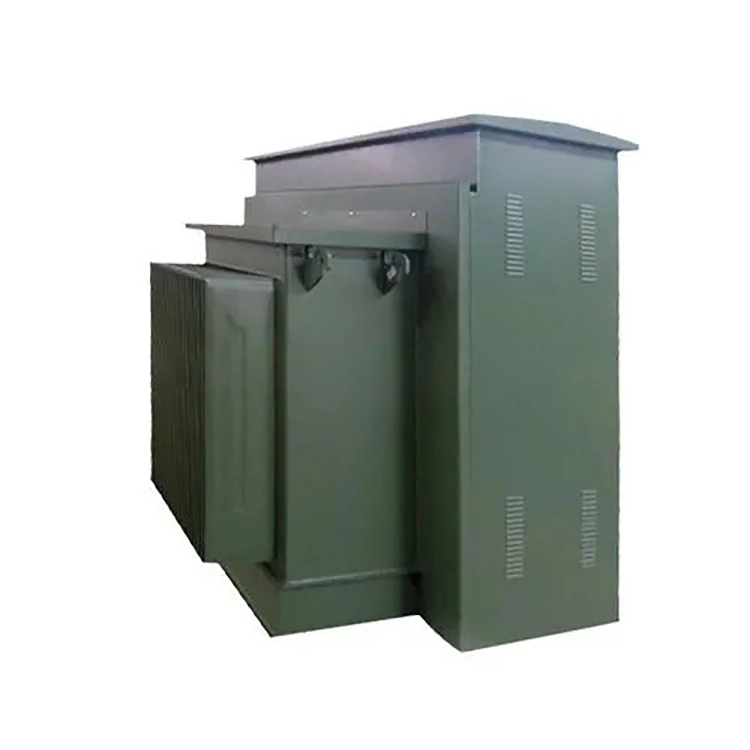

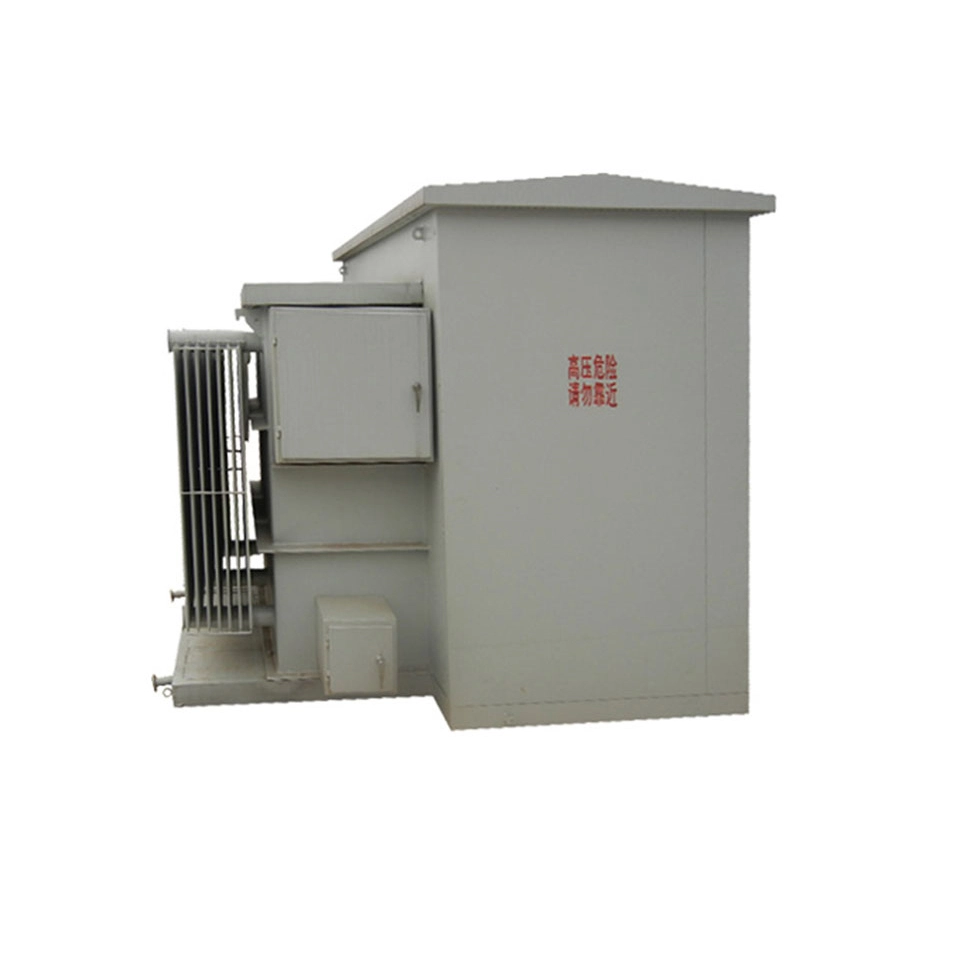

Máy biến áp điện gắn trên dầu khoáng 2,5mva

Dầu khoáng đóng vai trò là chất cách điện và làm mát, đồng thời là sự lựa chọn chất lỏng cách điện truyền thống và hoàn thiện nhất trong ngành công nghiệp máy biến áp điện. Vì vậy, máy biến áp điện gắn trên tấm dầu khoáng 2,5mva có hiệu suất cách điện tuyệt vời, độ dẫn nhiệt tốt và lợi thế về hiệu quả chi phí. So với các chất lỏng cách nhiệt thay thế như este tự nhiên, mặc dù dầu khoáng có điểm bắt lửa thấp hơn nhưng nó có tính lưu động ở nhiệt độ thấp tốt hơn và độ tin cậy cao hơn ở vùng lạnh trong quá trình vận hành.

Biến áp cắm hỗ trợ hai loại đường dây đến: Loại thứ nhất là loại cấp mạng vòng, được trang bị hai bộ ống lót chính (tổng cộng 6, cho cả đường vào và đường đi) và một công tắc tải bốn vị trí bên trong. Nó có thể nối nối tiếp máy biến áp với mạch mạng vòng, cho phép cách ly lỗi và bảo trì liên tục. Máy biến áp điện gắn trên tấm dầu khoáng 2,5 mva thường được khuyên dùng cho cấu hình này. Loại cấp liệu hướng tâm chỉ được trang bị một ống lót chính và cung cấp nguồn điện một đường dây, với chi phí thấp hơn nhưng độ tin cậy giảm theo.

Trở kháng ngắn mạch là một thông số quan trọng của máy biến áp, ảnh hưởng trực tiếp đến mức dòng điện ngắn mạch và tốc độ điều chỉnh điện áp của hệ thống. Giá trị trở kháng điển hình của máy biến áp nguồn gắn trên tấm đệm là từ 5,0% đến 7,5% và giá trị mục tiêu thiết kế thường được đặt ở mức 5,75%. Trở kháng 5,75% có nghĩa là khi xảy ra ngắn mạch ba pha ở phía thứ cấp, dòng điện ngắn mạch xấp xỉ 1/0,0575 dòng điện định mức, gấp khoảng 17,4 lần dòng điện định mức. Lấy phía điện áp thấp 400V làm ví dụ, dòng điện định mức xấp xỉ 3608A và dòng điện ngắn mạch xấp xỉ 62,8kA, nằm trong phạm vi mà thiết bị đóng cắt trung thế có thể chịu được.

Khi đầy tải, điện áp sụt giảm khoảng 5,75%, mức này có thể chấp nhận được đối với các tải công nghiệp thông thường. Theo tiêu chuẩn IEC 60076, máy biến áp điện gắn trên tấm dầu khoáng 2,5 mva có khả năng đoản mạch để chịu được các hiệu ứng nhiệt và hiệu ứng ổn định động.

Thông số kỹ thuật:

Hỏi: Đối với máy biến áp điện gắn trên tấm dầu khoáng 2,5mva, tại sao vẫn cần chú ý đến vấn đề không tổn thất tải khi vận hành ở điều kiện tải nhẹ hoặc không tải trong thời gian dài?

Đáp: Vì tổn thất không tải chủ yếu bao gồm hai phần: Thứ nhất, tổn thất trễ: tổn thất năng lượng sinh ra khi lõi sắt bị từ hóa nhiều lần trong từ trường xen kẽ. Thứ hai, tổn thất dòng điện xoáy: tổn thất nhiệt do dòng điện xoay chiều cảm ứng trong lõi sắt do từ trường xoay chiều gây ra.

Ngay cả khi phía thứ cấp của máy biến áp nguồn mở hoàn toàn mạch hoặc ở trạng thái không tải, thì phía sơ cấp của nó vẫn tiêu thụ một lượng tổn thất không tải không đổi. Và việc mất tải không dẫn đến hóa đơn tiền điện tích lũy liên tục và có thể định lượng được. Đối với các tình huống có thời gian hoạt động trên 3000 giờ, khi chọn mô hình, nên ưu tiên những mô hình có tổn thất không tải thấp hơn (chẳng hạn như sử dụng tấm thép silicon định hướng có độ dẫn điện từ cao hoặc lõi hợp kim vô định hình). Ngay cả khi chi phí mua sắm ban đầu tăng từ 15 đến 20%, khoản chênh lệch vẫn có thể được bù đắp thông qua việc tiết kiệm chi phí điện trong vòng hai năm.
