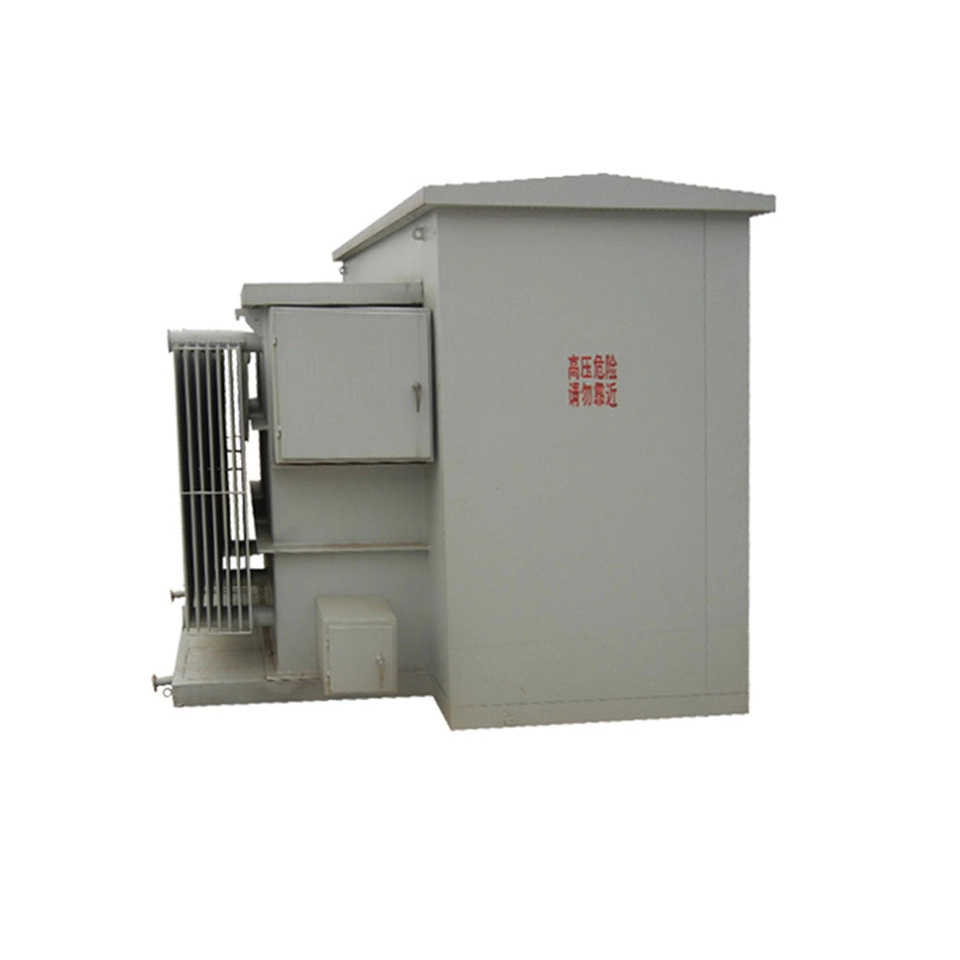

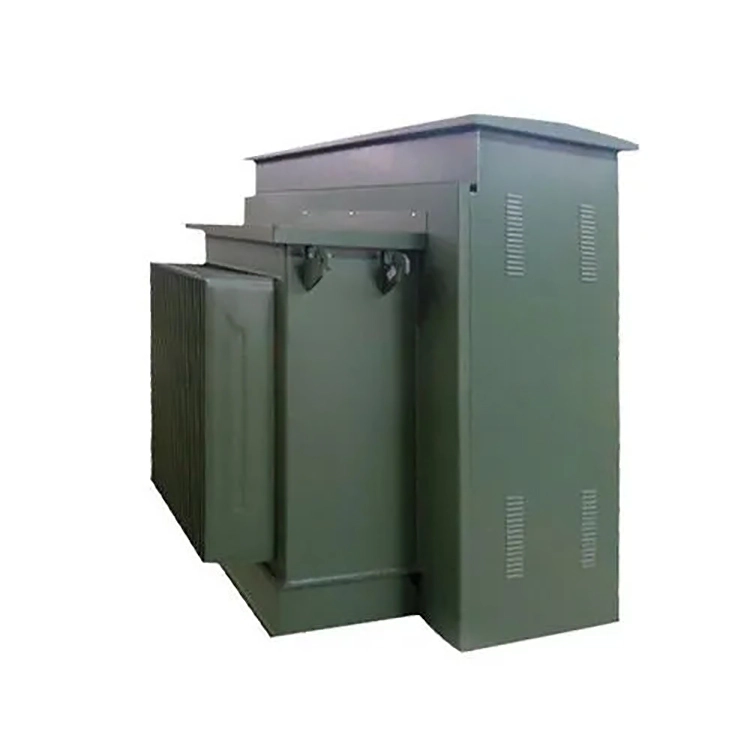

33 Máy biến áp gắn trên một pha 0,4kv 1250kva

33 Máy biến áp gắn trên tấm đệm một pha 0,4kv 1250kva là giải pháp cao cấp được thiết kế đặc biệt cho các hệ thống điện ngầm lớn. Nó có vỏ an toàn và chịu được thời tiết, đồng thời được trang bị cấu hình không tiếp xúc điện hoặc tiếp xúc trực tiếp tiên tiến, giúp tối đa hóa sự an toàn của nhân viên và ngăn ngừa giả mạo ở những nơi công cộng. Máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva này tuân thủ các tiêu chuẩn ANSI, IEEE và các yêu cầu về hiệu suất năng lượng, đồng thời có thể chuyển đổi điện áp sơ cấp tối đa 33kV thành điện áp thứ cấp linh hoạt, cung cấp khả năng bảo vệ ngắn mạch tuyệt vời và hoạt động yên tĩnh cho các ứng dụng dân dụng và thương mại lớn.

Thông số kỹ thuật:

Trong ứng dụng biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva này, tại sao 0,4kV thường được sử dụng ở phía điện áp thấp thay vì các cấp điện áp khác?

400V (ba pha) / 230V (một pha) là các mức điện áp phổ biến trong hệ thống phân phối điện hạ thế tiêu chuẩn IEC và được sử dụng rộng rãi trong các ứng dụng dân dụng, thương mại và công nghiệp nhẹ. Đối với các thiết bị như tủ công tắc điện áp thấp, cầu dao và cáp, chúng đã hoàn thiện và có tỷ lệ hiệu suất chi phí cao ở mức 400V. 230V một pha có thể cấp nguồn trực tiếp cho hệ thống chiếu sáng, ổ cắm và thiết bị gia dụng thông thường mà không cần giảm điện áp bổ sung.

0,4kV thường có thể được truyền đi trong khoảng cách 200 đến 500 mét trong khu dân cư hoặc thương mại (thỏa mãn mức giảm điện áp bình thường 5%). 1250kVA thường được sử dụng tại các điểm phụ tải lớn hơn như trung tâm mua sắm, khuôn viên trường, trung tâm y tế, với máy biến áp được đặt gần trung tâm phụ tải. 0,4kV là đủ và không cần điện áp cao hơn.

Khi sử dụng ba máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva như vậy để tạo thành một nhóm ba pha (tổng công suất 3750kVA), so với việc sử dụng một máy biến áp ba pha có cùng công suất. sự khác biệt chính và các biện pháp phòng ngừa về phân bổ tải, nối đất điểm trung tính và cấu hình bảo vệ là gì?

Khi sử dụng ba máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva trong cấu hình ba pha, điểm khác biệt cốt lõi so với máy biến áp một pha có cùng công suất là như sau:

Việc phân bổ tải trọng phải được cân bằng chặt chẽ; nếu không, quá tải ở một pha nhất định sẽ gây ra sai lệch nghiêm trọng tại điểm trung tính và không thể bù được như trong máy biến áp ba pha thông qua tương tác từ trường lẫn nhau.

Đầu tiên, để nối đất điểm trung tính, các điểm trung tính điện áp thấp của ba máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva cần được nối bên ngoài rồi nối đất tại một điểm duy nhất. Nếu không, dòng điện tuần hoàn và chênh lệch điện thế đất có thể xảy ra. Ngược lại, các điểm trung tính của máy biến áp ba pha được dẫn trực tiếp ra bên trong và được nối đất đơn giản và đáng tin cậy.

Thứ hai, về mặt bảo vệ, mỗi máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva trong nhóm một pha có phía điện áp cao được cấu hình độc lập bằng cầu chì. Trong trường hợp xảy ra lỗi ở một pha, hai pha còn lại vẫn có thể cấp nguồn. Do đó, phải bổ sung thêm cảnh báo lỗi pha và bảo vệ thứ tự 0 cần được thiết kế đặc biệt cho phía điện áp thấp. Ngược lại, máy biến áp ba pha thường có hành trình thống nhất và việc phối hợp bảo vệ đơn giản hơn.

Nhìn chung, nhóm máy biến áp gắn trên tấm đệm một pha 33 0,4kv 1250kva có khả năng mở rộng linh hoạt, thuận tiện trong vận chuyển nhưng có khả năng bảo vệ phức tạp, yêu cầu cao hơn về cân bằng tải cũng như tổng chi phí và diện tích sàn lớn hơn. Nó phù hợp cho việc xây dựng theo từng giai đoạn hoặc các tình huống có tải một pha làm tải chính.
