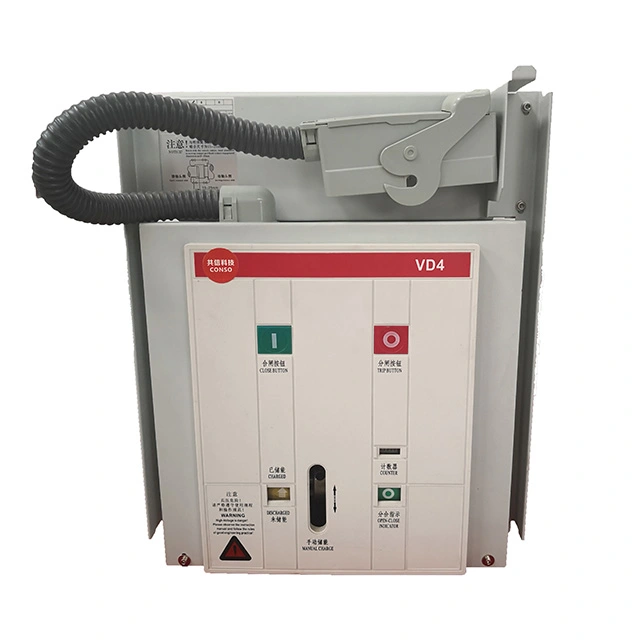

A Máy cắt chân không (VCB)là một trong những thiết bị chuyển mạch đáng tin cậy và được sử dụng rộng rãi nhất trong hệ thống điện trung thế. Bằng cách sử dụng chân không làm môi trường dập tắt hồ quang, VCB mang lại hiệu suất cách nhiệt vượt trội, tuổi thọ dài, bảo trì tối thiểu, và khả năng tương thích môi trường tuyệt vời.
Trong hướng dẫn chuyên sâu này, chúng tôi sẽ giải thíchmáy cắt chân không là gì, nó hoạt động như thế nào, của nóthành phần chính, Ưu điểm so với các bộ ngắt mạch khác, Vàứng dụng điển hình. Bài viết này được thiết kế để giúp các kỹ sư, Các nhà thầu EPC và những người ra quyết định về hệ thống điện hiểu rõ lý do tại sao VCB trở thành lựa chọn ưu tiên trong mạng lưới điện hiện đại.
A Máy cắt chân không (VCB)là một loại thiết bị đóng cắt điện được thiết kế để bảo vệ các mạch điện bằng cách ngắt dòng điện trong điều kiện bình thường và sự cố. Không giống như các máy cắt dầu hoặc khí, VCB sử dụng mộtmôi trường chân không caonhư là môi trường dập tắt hồ quang.
Khi các tiếp điểm bên trong cầu dao tách ra, hồ quang điện sinh ra sẽ nhanh chóng bị dập tắt trong chân không do không có chất ion hóa. hạt. Điều này làm cho máy cắt chân không cực kỳ hiệu quả và an toàn trong phạm vi điện áp trung bình, thường là từ3,3 kV đến 36 kV.
Nguyên lý làm việc của máy cắt chân không dựa trênphục hồi nhanh chóng độ bền điện môi trong chân không. Khi xảy ra lỗi, cơ cấu ngắt sẽ tách các tiếp điểm bên trong bộ ngắt chân không kín.
Sự dập tắt hồ quang hiệu quả này là lý do tại sao máy cắt chân không được biết đến vớikhả năng phá vỡ caoVàđộ bền điện lâu dài.
| Thành phần | Chức năng |
|---|---|
| Máy ngắt chân không | Dập tắt hồ quang và làm gián đoạn dòng điện |
| Danh bạ cố định và di chuyển | Dẫn và ngắt dòng điện |
| Cơ chế vận hành | Cung cấp năng lượng cơ học để đóng mở các tiếp điểm |
| Vỏ cách điện | Đảm bảo cách điện và an toàn |
| Mạch điều khiển | Quản lý logic ngắt, đóng và bảo vệ |
So với các công nghệ truyền thống, máy cắt chân không cung cấp giải pháp cân bằng về hiệu suất, tính bền vững và chi phí vòng đời.
| Tính năng | VCB | SF₆ CB | Dầu CB |
|---|---|---|---|
| Vòng cung trung bình | chân không | Khí SF₆ | Dầu |
| BẢO TRÌ | Rất thấp | Trung bình | Cao |
| Tác động môi trường | Thân thiện với môi trường | Cao (Khí nhà kính) | Rủi ro ô nhiễm |
| Điện áp điển hình | Lên đến 36 kV | Lên đến 800 kV | Lên đến 33 kV |
Máy cắt chân không được sử dụng rộng rãi trong:
Các nhà sản xuất thíchXiFacung cấp các giải pháp ngắt mạch chân không được thiết kế để đáp ứng tiêu chuẩn quốc tế và yêu cầu ứng dụng đa dạng.
Khi lựa chọn một VCB, hãy xem xét các yếu tố sau:
Một trong những ưu điểm lớn nhất của máy cắt chân không là khả năngnhu cầu bảo trì thấp. Vì không có dầu hoặc khí để thay thế nên việc kiểm tra định kỳ chủ yếu tập trung vào các bộ phận cơ khí và mạch điều khiển.
Trong điều kiện hoạt động bình thường, VCB có thể đạt được tuổi thọ sử dụng là20–30 năm.
Chân không cung cấp độ bền điện môi tuyệt vời và khả năng dập tắt hồ quang nhanh chóng, đảm bảo sự gián đoạn an toàn và đáng tin cậy.
Đúng. VCB không sử dụng dầu hoặc khí SF₆, khiến chúng trở thành một trong những công nghệ ngắt mạch thân thiện với môi trường nhất.
Máy cắt chân không chủ yếu được sử dụng trong hệ thống trung thế đến 36 kV.
Thông thường, VCB yêu cầu bảo trì tối thiểu, với việc kiểm tra định kỳ vài năm một lần.
Nếu bạn đang tìm kiếm các giải pháp ngắt mạch chân không đáng tin cậy, hiệu quả và có trách nhiệm với môi trường,XiFacung cấp nhiều loại sản phẩm phù hợp với hệ thống điện hiện đại. Hãy thoải máiliên hệ với chúng tôiđể nhận được sự hỗ trợ của chuyên gia, hướng dẫn kỹ thuật và các giải pháp tùy chỉnh cho dự án của bạn.
