Máy biến dòng ct thứ tự 0 là thiết bị một vòng thông qua lõi được sử dụng trong hệ thống điện để giám sát dòng điện thứ tự 0. Nó đóng vai trò là thành phần quan trọng của hệ thống rơle bảo vệ, chủ yếu được sử dụng để phát hiện sự cố chạm đất, dòng điện rò rỉ và giám sát cách điện. Bằng cách cảm nhận tổng vectơ của dòng điện ba pha và dòng điện thứ tự 0 thu được, máy biến dòng ct thứ tự 0 có thể kích hoạt các hoạt động bảo vệ và giao diện với bộ chọn nối đất dòng điện thấp, thiết bị triệt tiêu sóng hài kỹ thuật số và bộ bảo vệ rơle để cung cấp cảnh báo lỗi và ngắt kết nối nguồn.

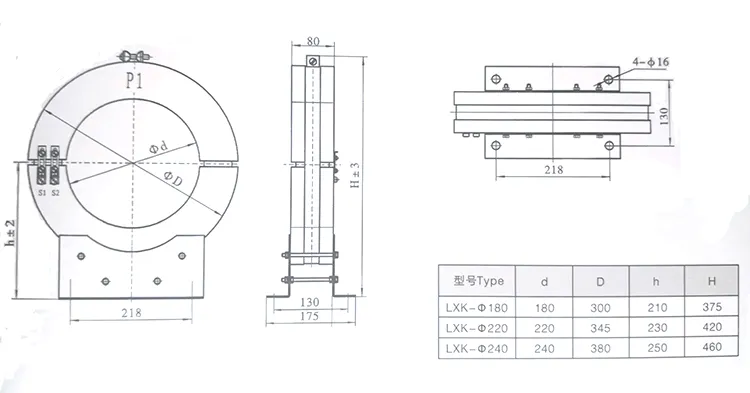

Về mặt cấu trúc, máy biến dòng ct trình tự 0 bao gồm một lõi hình xuyến và cuộn dây thứ cấp được bọc trong vỏ nhựa epoxy hoặc cao su silicon, mang lại khả năng chống ẩm và bảo vệ quá mức ô nhiễm. Các tùy chọn cài đặt bao gồm rắn, yêu cầu cáp được truyền trước và thiết kế lõi chia, cho phép trang bị thêm mà không cần ngắt kết nối cáp.
Nó tương thích với các hệ thống điện 50 Hz, cung cấp độ nhạy và độ tuyến tính cần thiết cho các cấu hình điểm trung tính khác nhau, bao gồm cả hệ thống nối đất và không nối đất. Máy biến dòng ct trình tự 0 được ứng dụng rộng rãi trong lưới điện thông minh, vận tải đường sắt, hệ thống điện tòa nhà và giám sát thiết bị công nghiệp để cung cấp khả năng phát hiện lỗi và bảo vệ hệ thống đáng tin cậy.
| Kiểu | Loại Rơle | Phương thức kết nối | Giá trị thang đo | Dòng điện sơ cấp | Kiểu | Loại Rơle | Phương thức kết nối | Giá trị thang đo | Dòng điện sơ cấp |
| LXK-Φ80 LXK-Φ100 LXK-Φ120 LXK-Φ150 | DD11/60 | Loạt | 15*1 | 2,4-4,5 | LXK-Φ180 LXK-Φ220 LXK-Φ240 | DD11/60 | Loạt | 15*1 | 2,4-4,5 |
| 30*1 | 30*1 | ||||||||
| Song song | 15*2 | 3-5 | Song song | 15*2 | 3-5 | ||||
| 30*2 | 30*2 | ||||||||
| DD1/60 | Loạt | 15*1 | 3-5 | DD1/60 | Loạt | 15*1 | 3-5 | ||
| 30*1 | 30*1 | ||||||||
| Song song | 15*2 | 3-6 | Song song | 15*2 | 3-6 | ||||
| 30*2 | 30*2 |

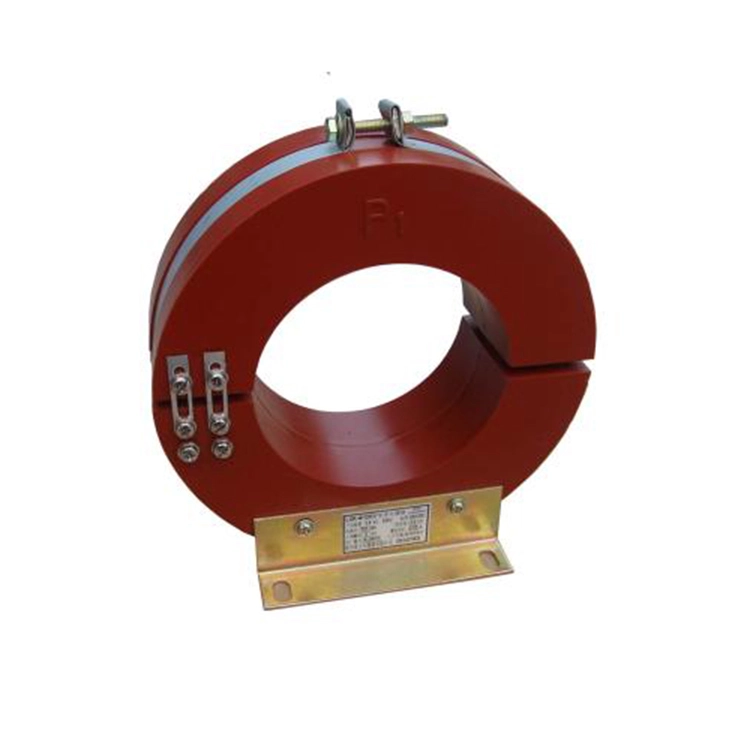

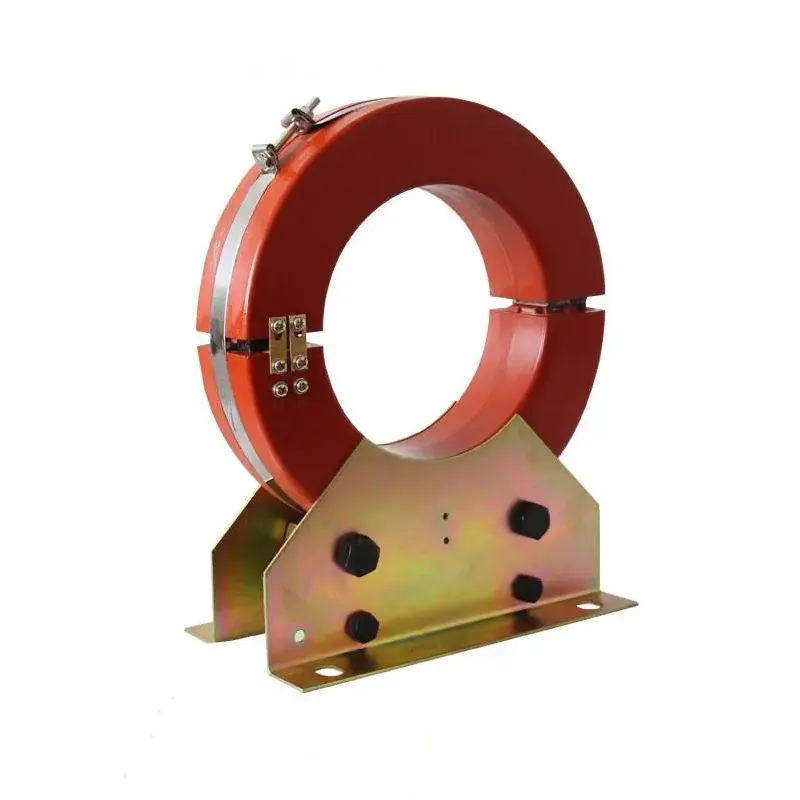

Q: Máy biến dòng ct thứ tự 0 loại bánh rán là gì?
Máy biến dòng CT thứ tự 0 loại bánh rán là một thiết bị xuyên lõi được thiết kế để phát hiện dòng điện thứ tự 0 trong hệ thống ba pha. Lõi hình xuyến của nó cho phép dây dẫn chính đi qua trung tâm, cung cấp khả năng giám sát không xâm nhập các lỗi chạm đất, dòng điện rò rỉ và tình trạng cách điện.
Q: Tín hiệu đầu ra của máy biến dòng hiện tại kiểu bánh rán loại 0 như thế nào?
Trả lời: Máy biến dòng ct thứ tự 0 loại bánh rán chuyển đổi dòng điện thứ tự 0 thành điện áp tỷ lệ hoặc dòng điện thứ cấp bằng cách sử dụng công nghệ cuộn dây và cuộn dây Rogowski có độ chính xác cao. Đầu ra này tương thích với rơle, đồng hồ đo và hệ thống giám sát để phát hiện lỗi nhanh và chính xác.
Hỏi: Các ứng dụng điển hình của máy biến dòng ct thứ tự 0 loại bánh rán là gì?
Trả lời: Máy biến dòng ct trình tự 0 loại bánh rán thường được sử dụng trong:
1. Bảo vệ lỗi nối đất và phát hiện dòng rò;
2. Giám sát điểm trung tính trong hệ thống phân phối điện;
3. Tích hợp với rơle bảo vệ kỹ thuật số, thiết bị triệt tiêu sóng hài và hệ thống giám sát lưới điện thông minh.
4. Thiết bị công nghiệp, mạng lưới điện xây dựng và hệ thống vận chuyển đường sắt.
