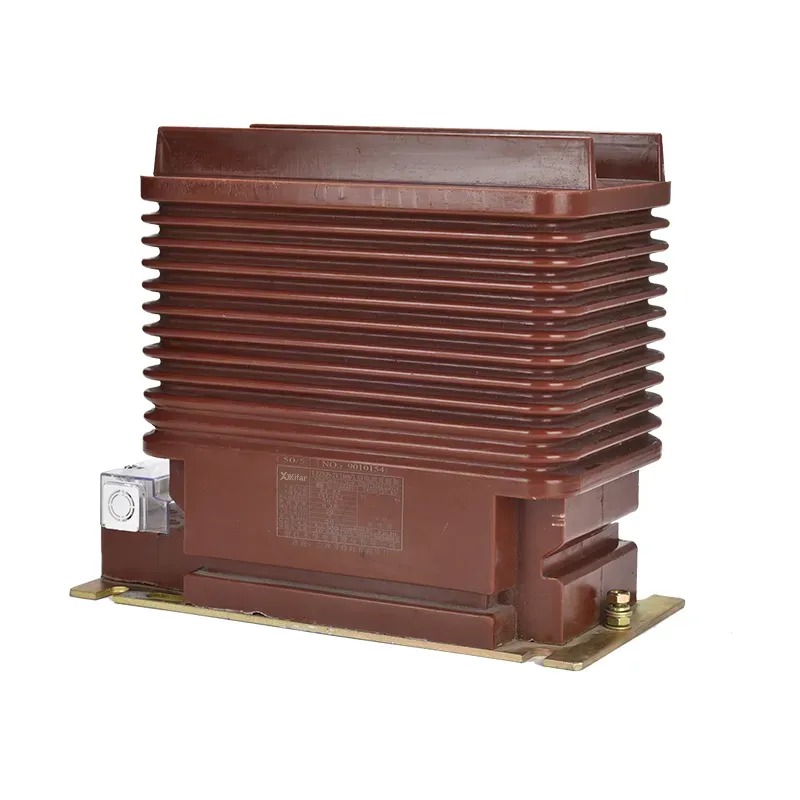

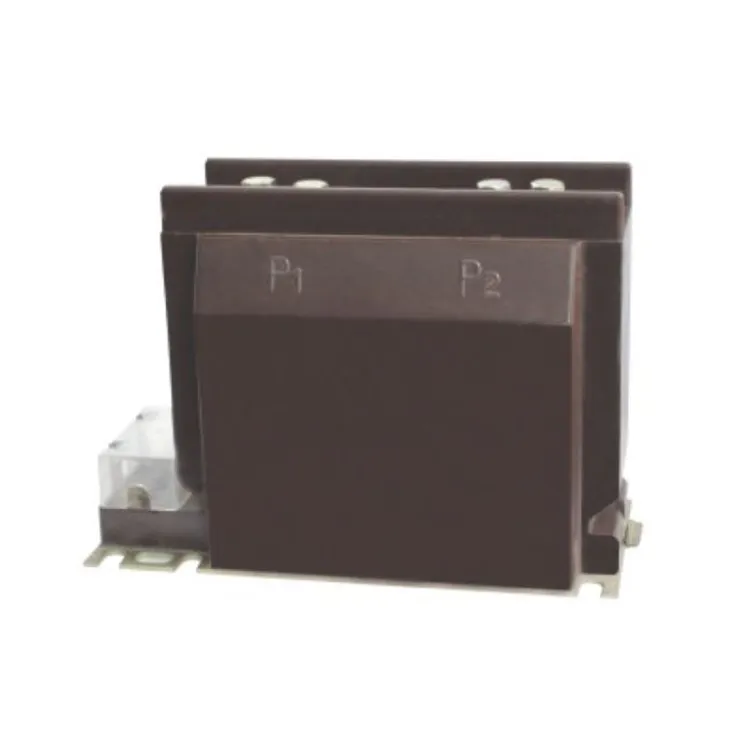

Máy biến dòng điện ct có dòng điện định mức sơ cấp là 200 A, 300 A, 500 A và 800 A và đầu ra thứ cấp tiêu chuẩn 5 A được thiết kế cho các ứng dụng bảo vệ và đo dòng điện đáng tin cậy trong các hệ thống điện cấp điện áp 10 đến 35 kv.
Mỗi máy biến dòng ct 200 300 500 800 5a sử dụng dây dẫn đồng được quấn chính xác và lõi từ chất lượng chắc chắn để duy trì hiệu suất tuyệt vời với tỷ lệ chính xác trên toàn bộ phạm vi hoạt động. Máy biến dòng ct 200 300 500 800 5a được chế tạo để cung cấp đầu ra thứ cấp ổn định trong các điều kiện tải khác nhau, giúp chúng phù hợp với cả mạch đo sáng và mạch bảo vệ.
Vỏ được sản xuất từ vật liệu cách nhiệt bền, chống cháy, có khả năng chống ẩm và áp lực môi trường tuyệt vời. Thiết kế nhỏ gọn cho phép lắp đặt dễ dàng trong các tủ chuyển mạch, tủ điều khiển và bảng phân phối điện.
| Kiểu | Dòng điện định mức sơ cấp (A) | Lớp chính xác | Cấp chính xác và công suất định mức cosΦ=0,8 | Dòng nhiệt ngắn hạn (kA/S) | Dòng điện động định mức (kA) | |||
| 0,2 (giây) | 0,5 (giây) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0,2 giây/0,5 0,2 giây/10P 0,2/10P 0,5 giây/10P 0,5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 đến 600 | 45 | 112.5 | ||||||
| 750 đến 1250 | 80 | 160 | ||||||
Hỏi: Tỷ lệ CT như 200/5A có ý nghĩa gì trong máy biến dòng ct 200 300 500 800 5a?
Trả lời: trong máy biến dòng ct 200 300 500 800 5a, tỷ số CT 200/5A có nghĩa là khi 200 ampe chạy qua dây dẫn sơ cấp thì cuộn thứ cấp sẽ cung cấp 5 ampe. Nguyên tắc tương tự cũng áp dụng cho các tỷ số khác: 300/5A, 500/5A, 800/5A, v.v. Tỷ lệ này đảm bảo rằng dòng điện sơ cấp lớn có thể giảm xuống giá trị thứ cấp được tiêu chuẩn hóa để đo lường và bảo vệ an toàn.
Hỏi: Làm cách nào để chọn tỷ lệ CT phù hợp?
A: Tỷ lệ CT phải được chọn theo dòng tải tối đa của hệ thống. Ví dụ: nếu bộ cấp nguồn của bạn thường mang dòng điện 180 A với mức đỉnh thỉnh thoảng lên tới 220 A thì CT 200/5A sẽ phù hợp. Nếu dòng điện dự kiến đạt 450 đến 500 A thì CT 500/5A sẽ phù hợp hơn. Mục đích là để tránh cả việc định cỡ quá mức, làm giảm độ chính xác khi tải thấp và việc định cỡ dưới mức, gây nguy cơ bão hòa.
Câu hỏi: Máy biến dòng ct 200 300 500 800 5a có những cấp độ chính xác nào?
Trả lời: Đối với mục đích đo sáng, các loại phổ biến bao gồm 0,2, 0,2S, 0,5 và 0,5S. Để bảo vệ, các lớp điển hình là 5P10, 10P10 hoặc 10P20. Loại yêu cầu phụ thuộc vào việc CT sẽ được sử dụng để đo doanh thu, giám sát chung hay rơle bảo vệ.
