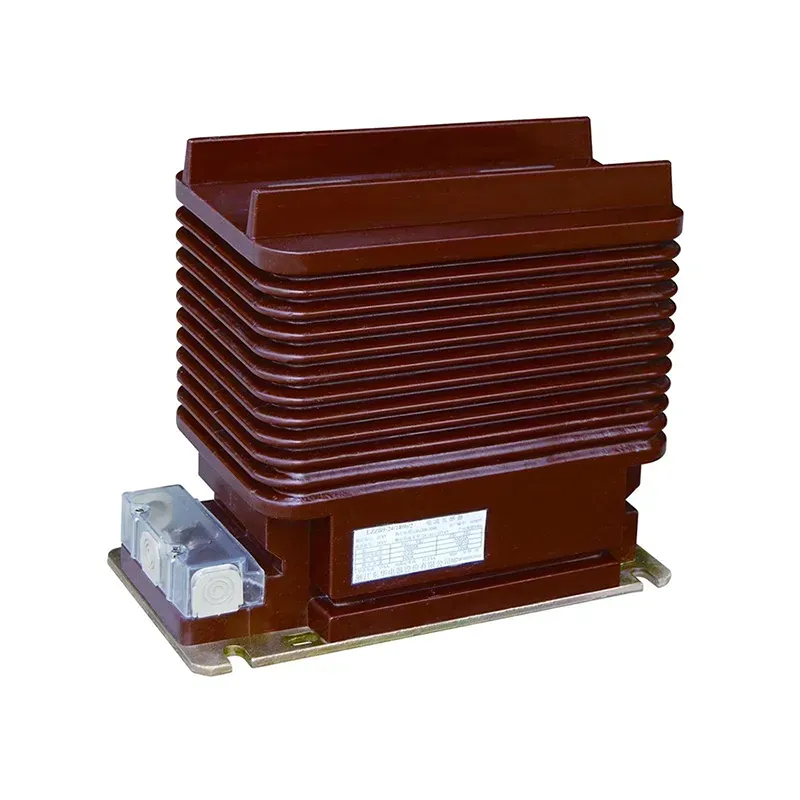

Máy biến dòng điện loại dây quấn được thiết kế để đo và bảo vệ dòng điện đáng tin cậy trong các hệ thống điện trung thế như 10kv 20kv và 35kv. Có sẵn ở các tỷ số dòng điện 100/5A, 150/5A và 400/5A, đồng thời với cấp độ chính xác bảo vệ là 5P10 và 5P20, loại dây quấn 5p10 5p20 ct 100 150 400 5a này cung cấp đầu ra dòng điện thứ cấp chính xác phù hợp cho cả ứng dụng đo lường, đo sáng và rơle bảo vệ.
Được sản xuất với lõi từ rắn và cuộn dây thứ cấp, máy biến dòng điện loại vết thương đảm bảo hiệu suất ổn định trong điều kiện ngắn mạch và mang lại sự biến đổi dòng điện chính xác ngay cả trong các sự kiện nhất thời. Hệ thống cách nhiệt chắc chắn của nó, thường kết hợp với nhựa epoxy hoặc nhựa cao cấp, đảm bảo an toàn, tuổi thọ lâu dài cũng như khả năng chống ẩm và áp lực môi trường.
Thiết kế kiểu quấn cho phép lắp đặt linh hoạt trong thiết bị đóng cắt, bảng điều khiển và bảng phân phối, nhằm cung cấp sự hỗ trợ đáng tin cậy cho các sơ đồ bảo vệ rơle. Máy biến dòng điện loại dây quấn lý tưởng cho các nhà máy công nghiệp, cơ sở thương mại và mạng lưới phân phối tiện ích, nơi việc đo dòng điện chính xác và đáng tin cậy là cần thiết cho cả giám sát vận hành và kiểm soát bảo vệ.
| Kiểu | Dòng điện định mức sơ cấp (A) | Lớp chính xác | Cấp chính xác và công suất định mức cosΦ=0,8 | Dòng nhiệt ngắn hạn (kA/S) | Dòng điện động định mức (kA) | ||
| 0,2 (giây) | 0,5 (giây) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31.5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31.5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Kiểu | Dòng điện định mức sơ cấp (A) | Lớp chính xác | Công suất (VA) | Dòng nhiệt ngắn hạn (kA/S) | Dòng điện động định mức (kA) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 1/3 | 7.5 | |||
| 40 | 1/4 | 10 | |||
| 50 | 1/5 | 12.5 | |||
| 75 | 7,5/1 | 18.75 | |||
| 100 | 1/10 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31.5/2 | 80 | |||
| 500 | 31.5/2 | 80 | |||
| 600 | 31.5/2 | 80 | |||
| 800 | 31.5/3 | 80 | |||
| 1000 | 31.5/3 | 80 | |||
| 1200 | 31.5/3 | 80 | |||
| 1500 | 31.5/3 | 80 | |||
| 2000 | 31.5/3 | 80 |
Hỏi: “Loại vết thương 5P10” hoặc “5P20” có nghĩa là gì đối với loại vết thương 5p10 5p20 ct 100 150 400 5a?
Trả lời: Thuật ngữ “loại quấn” dùng để chỉ các CT trong đó dây dẫn chính là cuộn dây quấn chứ không phải là thanh cái hoặc thanh xuyên qua lõi. Loại 5P10 hoặc 5P20 biểu thị độ chính xác bảo vệ: 5P có nghĩa là sai số lên tới 5% ở dòng điện thứ cấp định mức và số 10 hoặc 20 là bội số thời gian ngắn tối đa cho phép của dòng điện sơ cấp định mức mà không vượt quá sai số quy định.
Câu hỏi: Làm cách nào để chọn xếp hạng CT chính xác cho hệ thống của tôi?
Trả lời: Chọn CT dựa trên yêu cầu bảo vệ và dòng tải tối đa của hệ thống của bạn. Ví dụ, CT 100/5A phù hợp với các mạch có dòng điện thông thường khoảng 100 A, trong khi 400/5A được thiết kế cho các bộ cấp dòng cao hơn. Chọn lớp bảo vệ (5P10 hoặc 5P20) tùy theo độ nhạy phát hiện lỗi của rơle và dòng điện ngắn mạch dự kiến.
Hỏi: Loại vết thương 5p10 5p20 ct 100 150 400 5a có thể xử lý được những điều kiện môi trường nào?
Trả lời: Những máy biến dòng điện loại quấn này thường được định mức cho nhiệt độ môi trường xung quanh từ –10 °C đến +40 °C, với độ cao tối đa là 1000 m. Vật liệu vỏ và hệ thống cách nhiệt được thiết kế để hoạt động chống ẩm, bụi và ô nhiễm nhằm đảm bảo hiệu suất bảo vệ đáng tin cậy trong môi trường công nghiệp và tiện ích.
