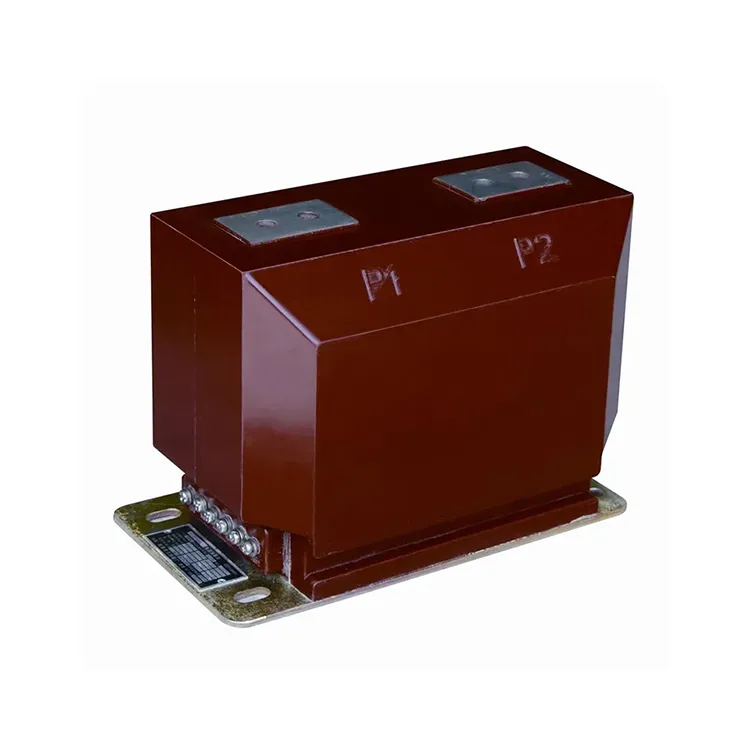

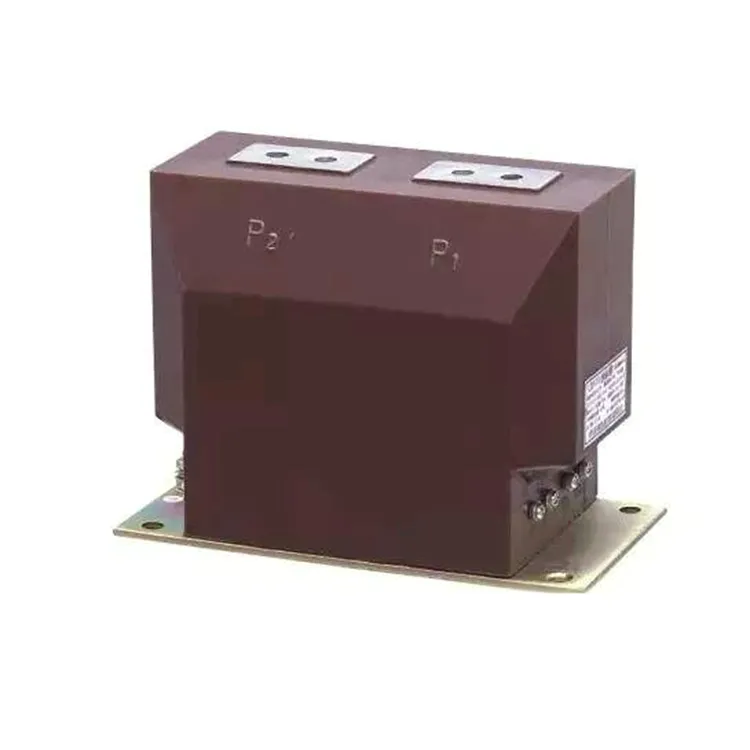

Máy biến dòng điện ct điện đúc nhựa là loại máy biến dòng trong nhà, nhựa epoxy, đúc chân không, loại trụ được thiết kế cho hệ thống điện cấp điện áp 10kv với tần số định mức 50 Hz. Nó chủ yếu được sử dụng để đo dòng điện, đo năng lượng và rơle bảo vệ.
Máy biến dòng điện ct điện đúc nhựa áp dụng quy trình đúc nhựa epoxy khép kín hoàn toàn, trong đó lõi được làm từ vật liệu từ tính cao cấp, cả cuộn sơ cấp và thứ cấp cùng với lõi đều được nhúng trong nhựa. Công trình này mang lại hiệu quả tuyệt vời về cách nhiệt, chống ẩm và chống ô nhiễm. Bề mặt của máy biến dòng điện ct đúc nhựa không cần lớp phủ bổ sung và máy biến dòng có thể được lắp đặt ở nhiều vị trí.
Phạm vi bao gồm cả các lớp đo, chẳng hạn như 0,2S và 0,5S, và các lớp bảo vệ, chẳng hạn như 10P10 và 10P20. Máy biến dòng điện ct điện được đúc bằng nhựa có thiết kế đa tỷ lệ, giúp nó rất phù hợp để sử dụng trong các bảng điện mạ kim loại.
| Kiểu | Dòng điện định mức sơ cấp (A) | Lớp chính xác | Cấp chính xác và công suất định mức cosΦ=0,8 | Dòng nhiệt ngắn hạn (kA/S) | Dòng điện động định mức (kA) | ||||
| 0,2 (giây) | 0,5 (giây) | 10P10 | 10P15 | 10P20 | |||||
| LZZBJ9-10 | 5-150 | 0,2 giây/0,5 0,2 giây/10P 0,2/10P 0,5 giây/10P 0,5/10P | 10 | 10 | 15 | 15 | 10 | 100I1n | 250I1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 1200-1500 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
Hỏi: Cần kiểm tra những thông số kỹ thuật nào khi lựa chọn máy biến dòng điện ct đúc nhựa?
A: các thông số chính sau đây sẽ được kiểm tra khi lựa chọn:
1.Cấp chính xác: Để đo/đo lường (ví dụ: 0,2 giây hoặc 0,5) và mục đích bảo vệ (ví dụ: 10P10, 5P10, v.v.).
2. Dòng sơ cấp và dòng thứ cấp định mức (tỷ lệ chuyển đổi).
3. Dòng nhiệt thời gian ngắn (Ith) và khả năng chịu dòng điện thời gian ngắn (đối với điều kiện lỗi).
4. Mức cách điện (chịu được điện áp, định mức điện áp xung, v.v.).
5. Dung sai môi trường: Phạm vi nhiệt độ, độ cao, độ ẩm, mức độ ô nhiễm.
6.Gánh nặng: tải VA thứ cấp phải truyền động mà không làm giảm độ chính xác.
Hỏi: Máy biến dòng điện ct đúc nhựa đặc biệt thích hợp trong những môi trường hoặc ứng dụng nào?
Trả lời: môi trường hoặc ứng dụng sau đây phù hợp với máy biến dòng điện ct đúc nhựa:
1. Thiết bị đóng cắt trong nhà, nơi không gian hạn chế và khả năng cách nhiệt là rất quan trọng.
2.Trong môi trường khắc nghiệt hoặc ô nhiễm (bụi, ẩm, hóa chất) nơi các bộ phận hở hoặc dầu có thể bị biến chất.
3.Trong các mạch đo sáng và bảo vệ yêu cầu đo lường ổn định, chính xác trong thời gian dài.
4.Các ứng dụng đòi hỏi phải bảo trì thấp và độ tin cậy cao.
