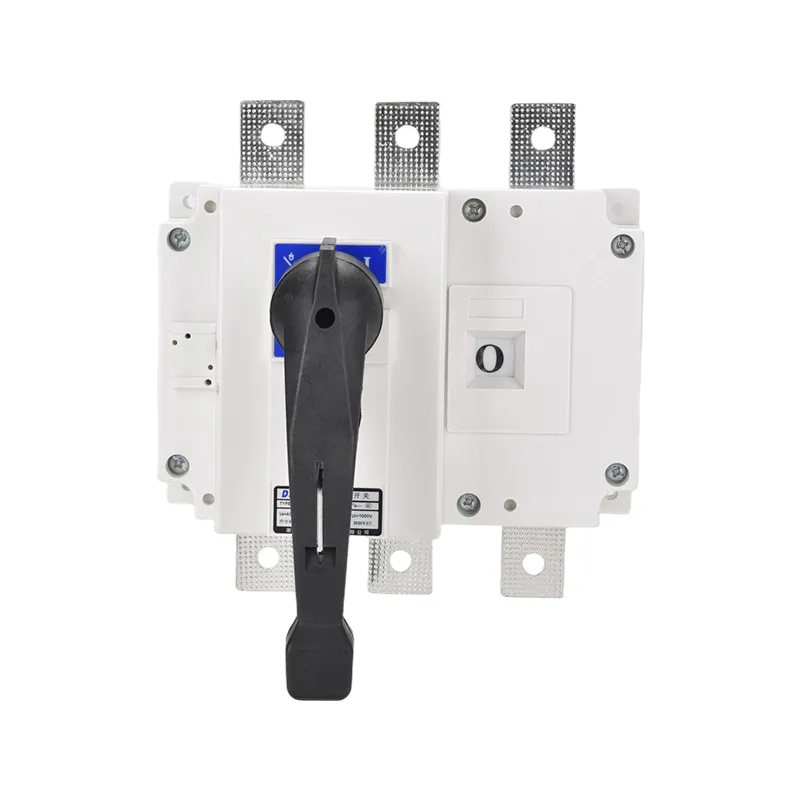

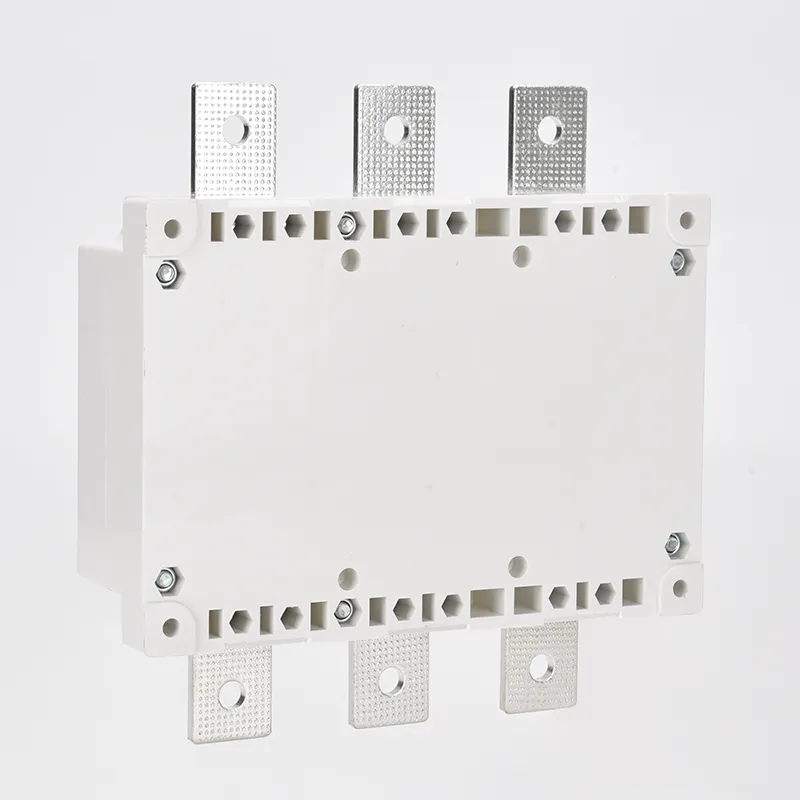

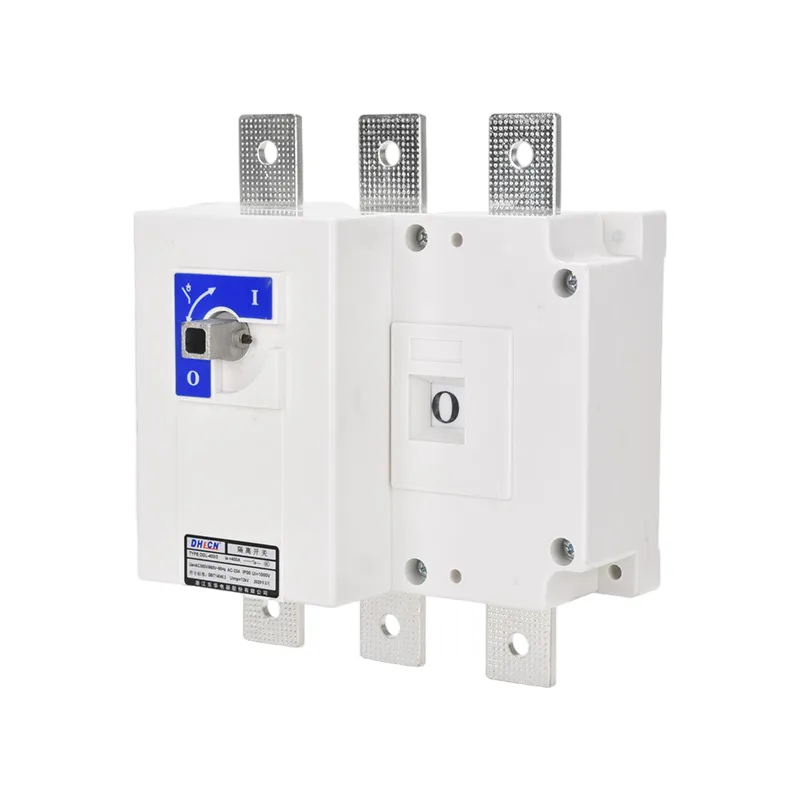

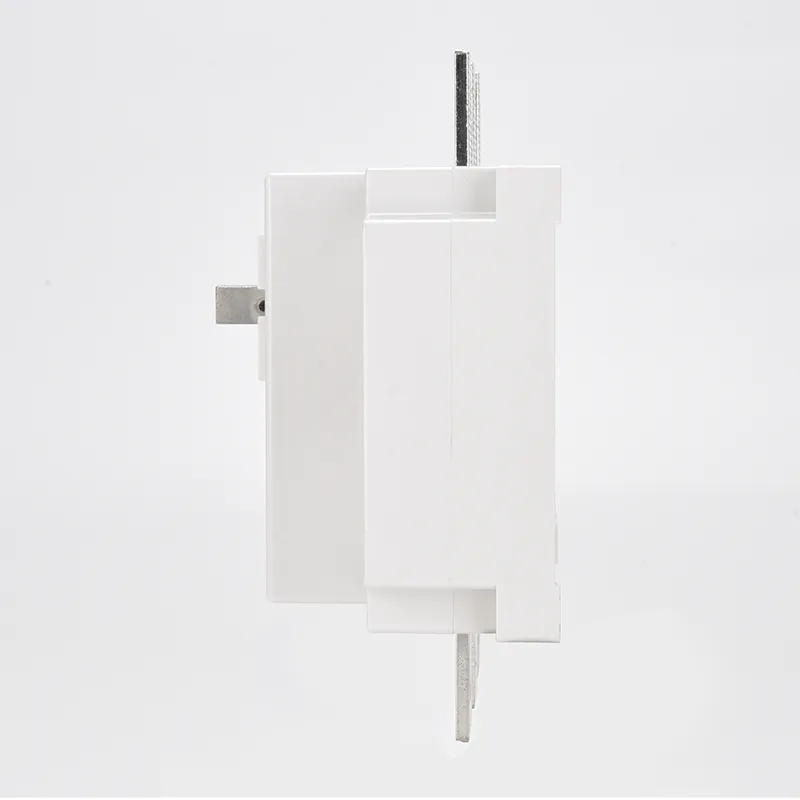

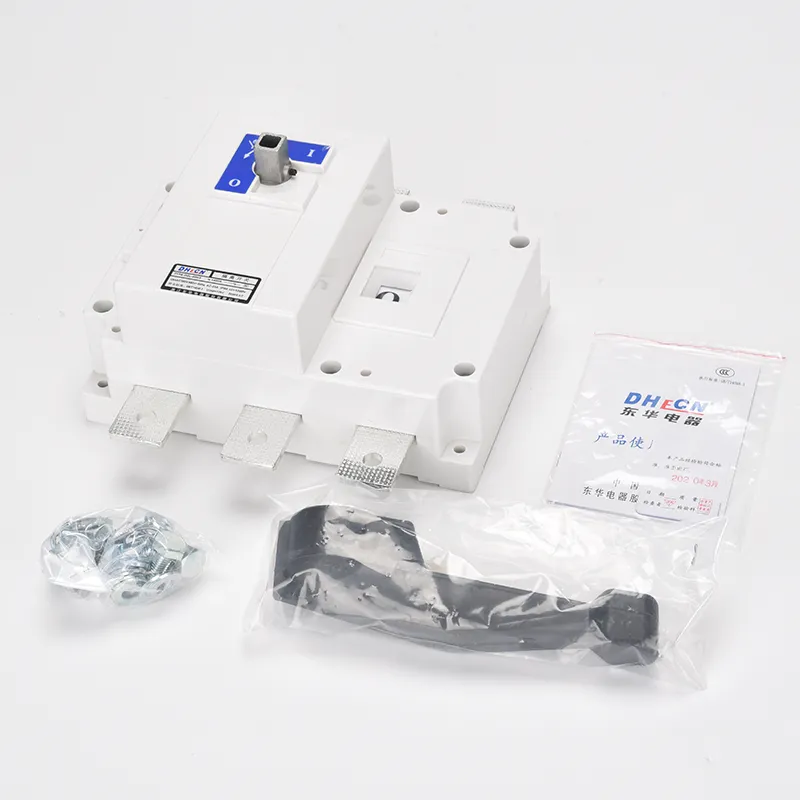

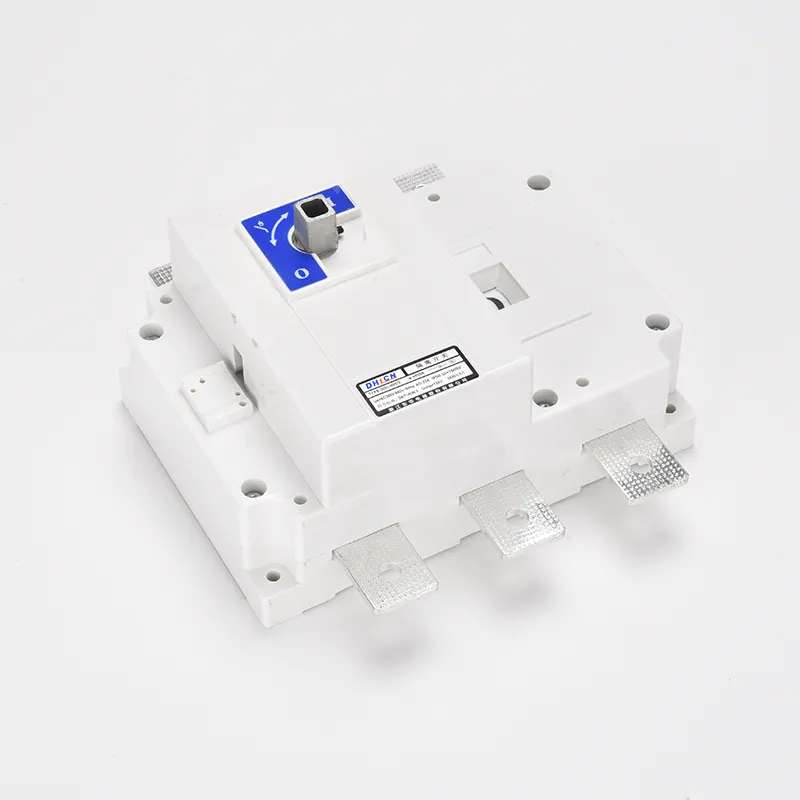

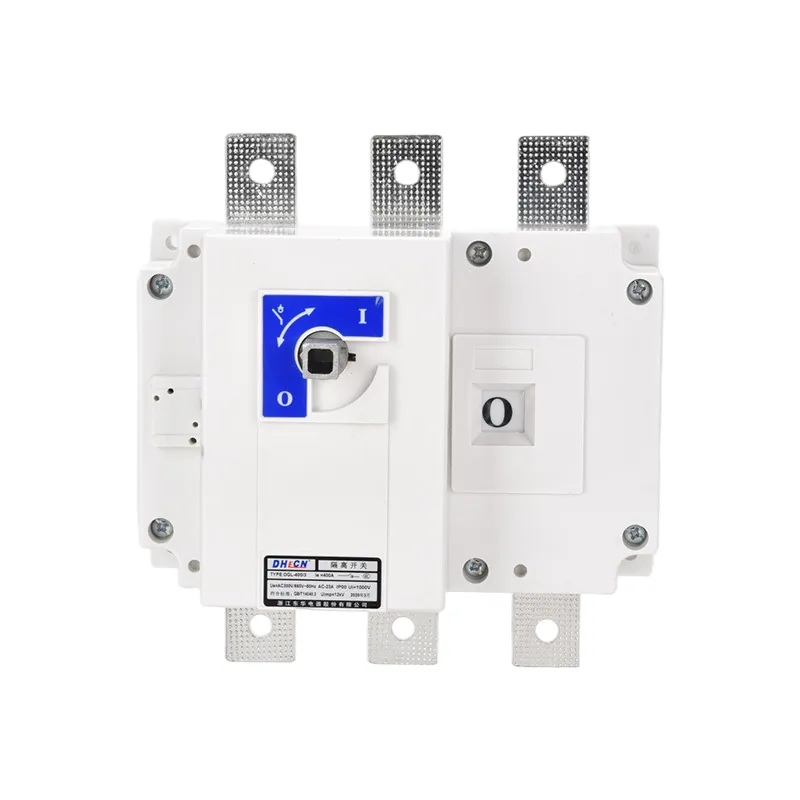

Công tắc cách ly 3 pha 100 Amp 100a

Công tắc cách ly 3 pha 100 amp 100a là thiết bị chuyển mạch được thiết kế cho hệ thống xoay chiều ba pha. Nó chủ yếu được sử dụng để cách ly mạch và đóng hoặc ngắt mạch trong điều kiện không tải.

Chức năng cốt lõi

1.Cách ly mạch: Kết nối hoặc ngắt kết nối an toàn các mạch trong điều kiện không tải, để đảm bảo bảo trì an toàn.

2.Điều chỉnh vận hành: Phối hợp với cầu dao để thay đổi trạng thái hoạt động của thiết bị.

3.Hoạt động không tải: Cho phép chuyển đổi các đường dây không tải hoặc máy biến áp không tải vào và ra khỏi dịch vụ.

4. Điểm ngắt có thể nhìn thấy: Cung cấp điểm ngắt kết nối rõ ràng, giúp việc kiểm tra và bảo trì trở nên đơn giản.

Tính năng kỹ thuật

1.Cấu trúc tối ưu: Công tắc cách ly 3 pha 100 amp 100a áp dụng một cơ chế vận hành duy nhất. Các tiếp điểm chuyển động dạng vòm và các tiếp điểm cố định hoạt động đồng bộ để đảm bảo chuyển mạch đồng thời cả ba pha. Điều này làm giảm độ lệch hành trình tiếp xúc và cải thiện độ tin cậy.

2.Dễ lắp đặt và bảo trì: Thiết kế nhỏ gọn của công tắc cách ly 3 pha 100 amp 100a cho phép lắp đặt thuận tiện và giữ chi phí bảo trì ở mức thấp.

Thông số sản phẩm:

thứ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Độ bền điện môi (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Dòng điện làm việc le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Công suất động cơ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Năng lực tạo ra và phá vỡ
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Giá trị đỉnh KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Tuổi thọ cơ khí (lần)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Tuổi thọ điện (lần)
Ue=660V Dòng điện định mức
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Trọng lượng (kg)
3 cực	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 cực	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Mô-men xoắn vận hành (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Kiểu	Kích thước khung và kích thước lắp đặt
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Kiểu	Kích cỡ
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Kiểu	Kích thước khung và kích thước lắp đặt
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Câu hỏi thường gặp về sản phẩm:

Hỏi: Công tắc cách ly 3 pha 100 amp 100a có thể hoạt động dưới tải không?
Đáp: Không. Công tắc cách ly 3 pha 100 amp 100a được thiết kế để sử dụng trong điều kiện không tải. Nó không nên được sử dụng để đóng hoặc ngắt các mạch mang dòng điện hoạt động bình thường. Để chuyển mạch tải, nên sử dụng bộ ngắt mạch hoặc công tắc ngắt tải.
Hỏi: Vật liệu nào thường được sử dụng trong công tắc cách ly 3 pha 100 amp 100a?
Trả lời: Công tắc cách ly 3 pha 100 amp chất lượng cao thường có vỏ bằng kim loại/nhựa nhiệt dẻo chống cháy hoặc gia cố, các điểm tiếp xúc bằng đồng hoặc đồng mạ bạc để có điện trở và độ bền thấp cũng như cơ chế vận hành bằng thép hoặc hợp kim chắc chắn. Những điều này đảm bảo tuổi thọ lâu dài và hoạt động đáng tin cậy.
Hỏi: Công tắc cách ly 3 pha 100 amp 100a khác với cầu dao 3 pha 100 amp như thế nào?
Trả lời: Bộ ngắt mạch 3 pha 100 amp có thể làm gián đoạn dòng tải và dòng sự cố, trong khi đó, công tắc cách ly 3 pha 100 amp chỉ cung cấp khả năng ngắt kết nối trong điều kiện không tải. Vai trò của 100 amp 3 pha là đảm bảo sự phân tách rõ ràng, đáng tin cậy để đảm bảo an toàn, trong khi các chức năng bảo vệ vẫn được duy trì bằng cầu chì hoặc cầu dao.
