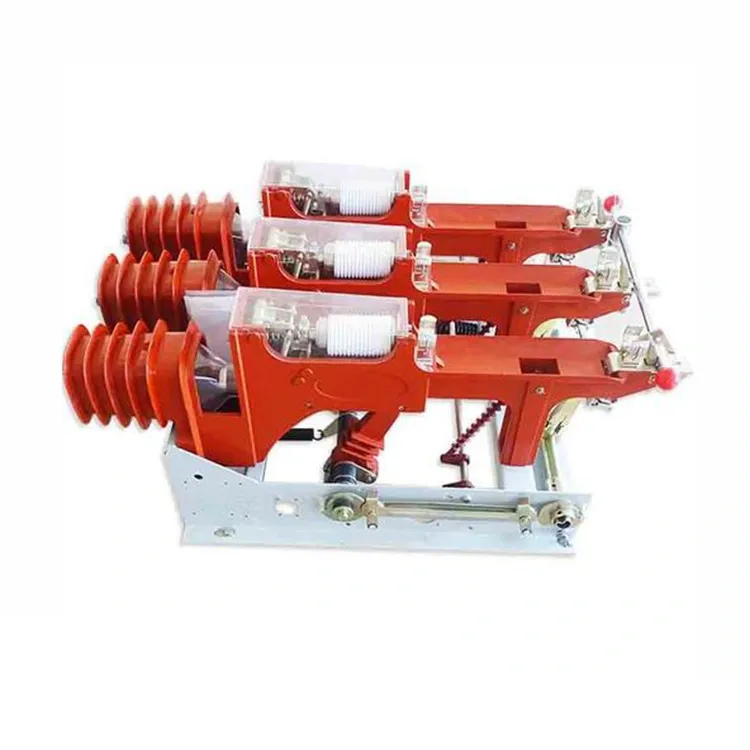

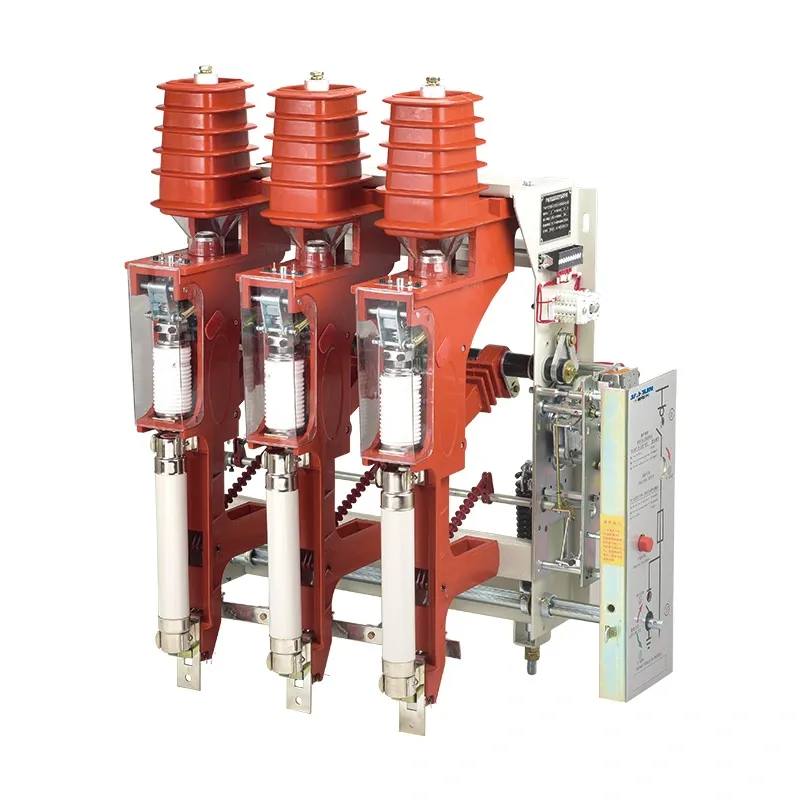

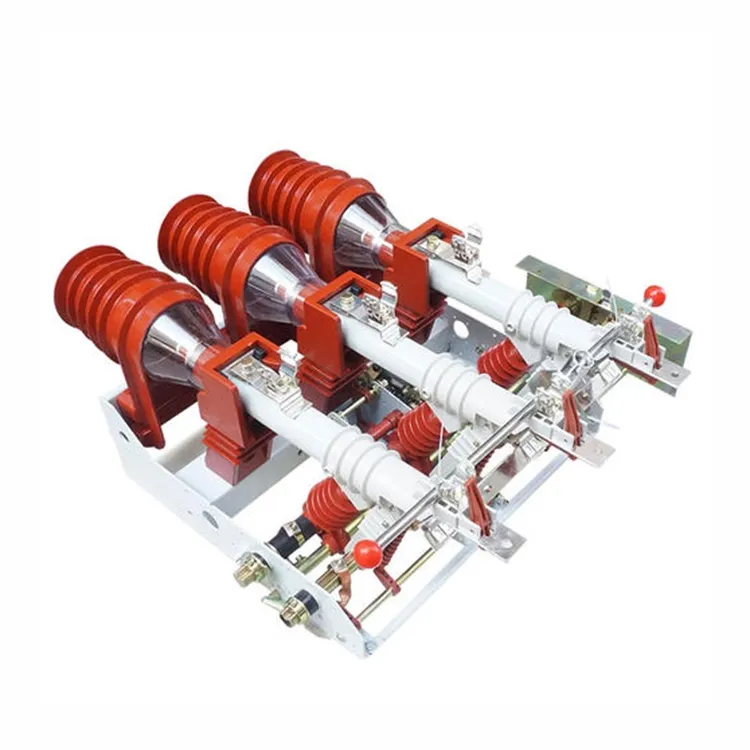

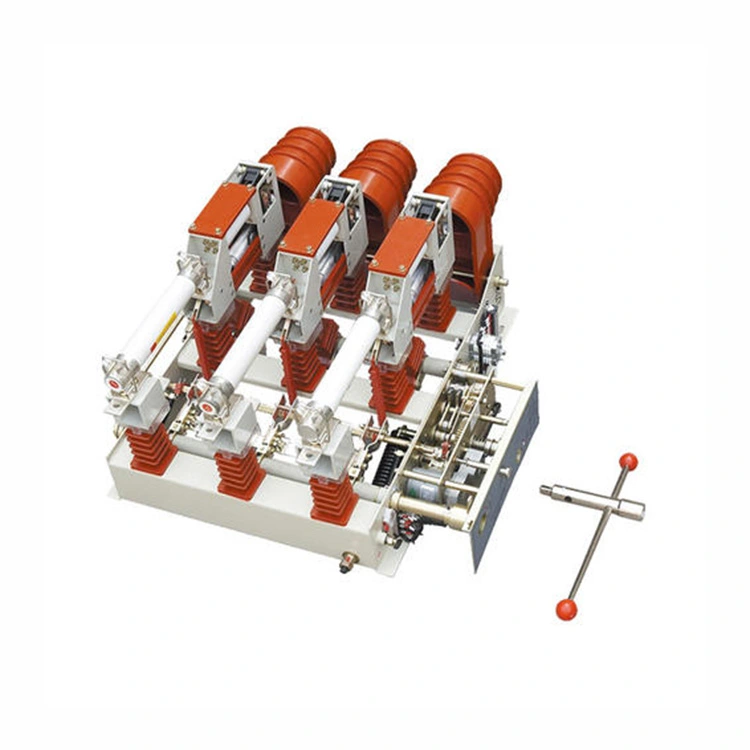

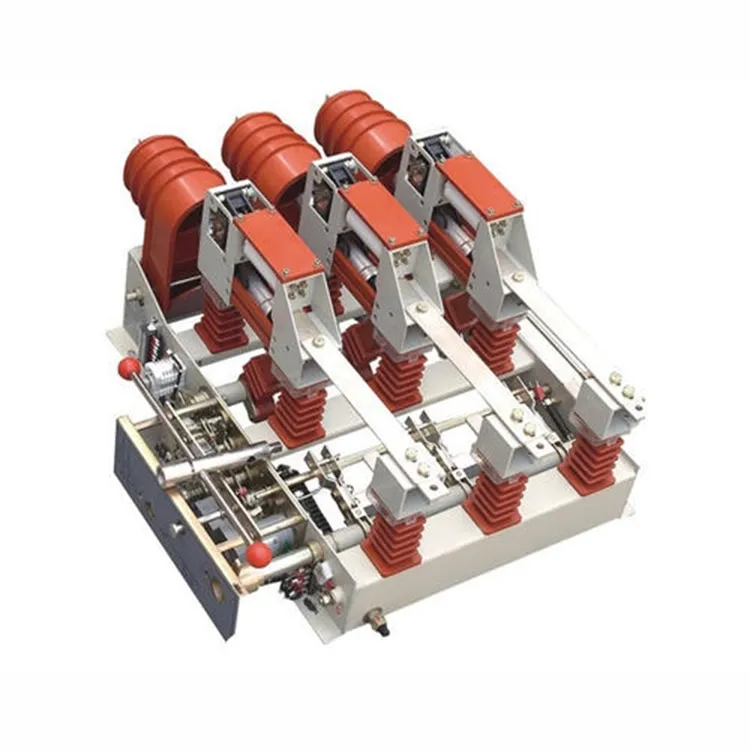

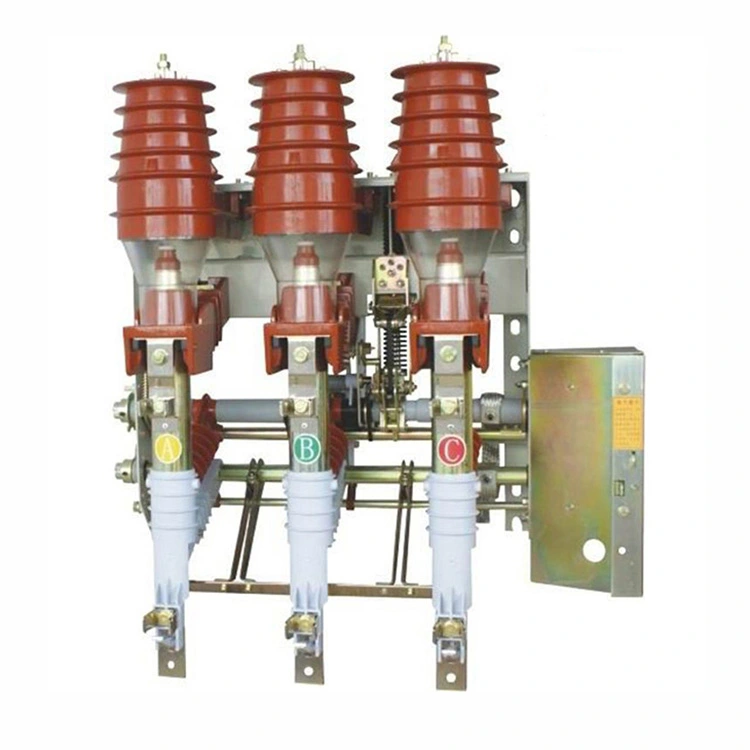

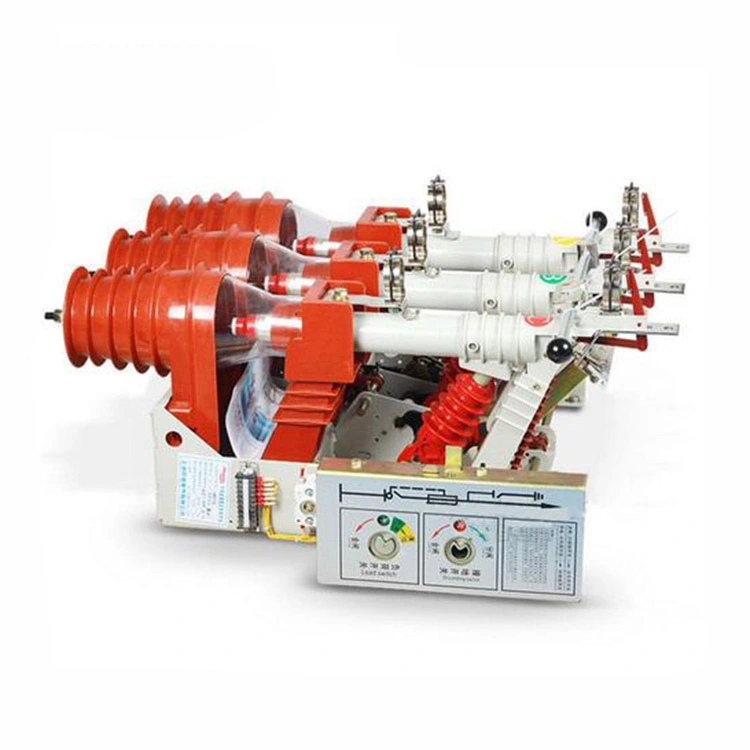

Công tắc ngắt tải gắn trên cột kèm theo là một loại thiết bị chuyển mạch tự động xoay chiều trung thế. Bộ phận chuyển mạch chính của nó là một công tắc ngắt tải cách điện bằng khí sf6, thường được lắp đặt tại điểm phân giới ở phía người dùng của hệ thống điện. Nó được sử dụng để cách ly các lỗi ở phía người dùng và bảo vệ lưới điện thượng nguồn.
Công tắc ngắt tải gắn trên cột kèm theo được thiết kế như một thiết bị điện gắn trên cột ngoài trời. Nó được tạo thành từ thân công tắc tải và bộ điều khiển, được kết nối với nhau thông qua cáp điều khiển kín với các đầu nối hàng không. Hệ thống dập tắt hồ quang của nó kết hợp một bộ ngắt chân không với lớp cách điện SF6, trong khi đó, bộ ngắt hoạt động nối tiếp với một công tắc cách ly được liên kết cơ học để đạt được cấu hình ngắt kép.
Các chức năng cốt lõi của thiết bị bao gồm tự động giải quyết các sự cố chạm đất một pha ở phía người dùng và tự động cách ly các sự cố ngắn mạch pha. Khi phát hiện lỗi, nó sẽ ngắt trực tiếp hoặc khóa hành động mở để ngăn lỗi lan truyền đến mạng ngược dòng. Công tắc ngắt tải gắn trên cột kèm theo có thể áp dụng cho mạng phân phối 12 kV, 50 Hz tại các điểm vào của người dùng, cho cả lắp đặt trong nhà và ngoài trời. Về mặt cấu trúc, nó khác với bộ ngắt mạch ranh giới người dùng.
|
Tối đa. Điện áp làm việc |
kV |
11.5 |
|
Tần số định mức |
Hz |
50 hoặc 60 |
|
Xếp hạng hiện tại |
A |
400 |
|
Đỉnh chịu được hiện tại |
kA |
16 |
|
4s chịu được giá trị hiệu quả hiện tại |
A |
6.3 |
|
Đánh giá hiện tại phá vỡ |
kA |
6.3 |
|
Dòng điện tạo ra ngắn mạch định mức |
kA |
16 |
|
Cuộc sống cơ khí |
lần |
3000 |
Hỏi: Ưu điểm chính của thiết kế kèm theo là gì?
Trả lời: Vỏ bọc cung cấp khả năng cách nhiệt và bảo vệ đáng tin cậy chống lại bụi, độ ẩm và môi trường ăn mòn. Nó làm giảm yêu cầu bảo trì, kéo dài tuổi thọ sử dụng và cải thiện độ an toàn khi vận hành so với các công tắc loại mở.
Câu hỏi: Những loại phương pháp cách điện và dập tắt hồ quang nào được sử dụng trên công tắc ngắt tải gắn trên cột kèm theo?
Trả lời: Công tắc ngắt tải gắn trên cột kèm theo sử dụng khí SF₆ hoặc môi trường chân không làm môi trường cách điện và phương pháp dập hồ quang. Tất nhiên, hồ quang thường bị gián đoạn bởi bộ ngắt chân không hoặc bởi buồng SF₆ loại phun, để đảm bảo ngắt nhanh và mài mòn tiếp xúc ở mức tối thiểu.
