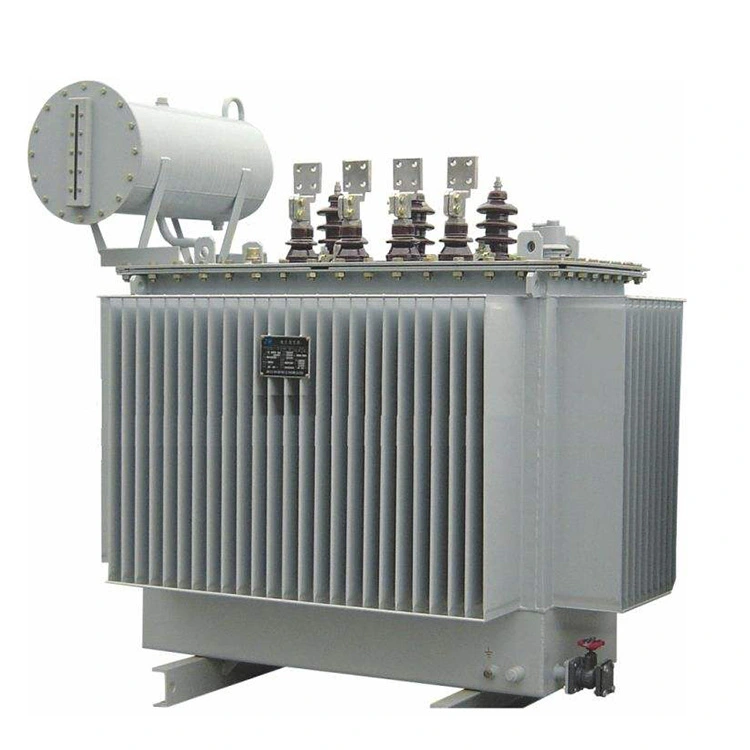

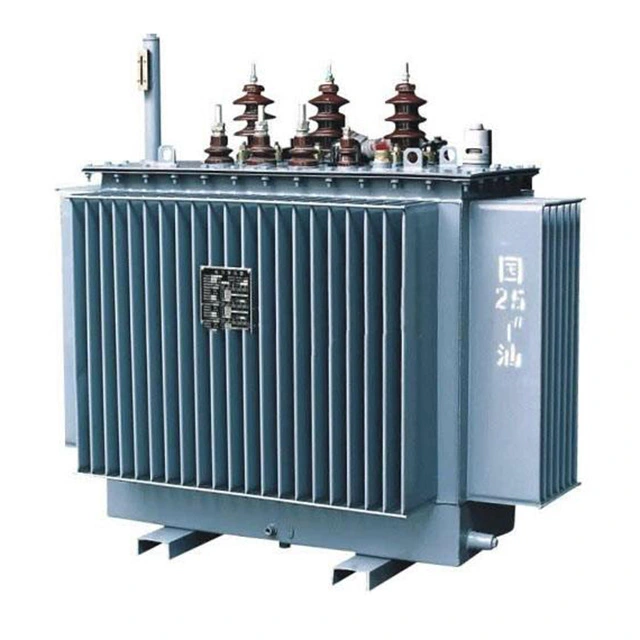

Máy biến áp điện 3 pha 10kv 400kva chủ yếu bao gồm các bộ phận như lõi, cuộn dây, thùng dầu, thiết bị làm mát và thiết bị bảo vệ. Tất cả các lõi đều sử dụng cấu trúc loại lõi và thông thường cấu trúc loại lõi sử dụng quy trình lắp ráp chồng chéo. Cuộn dây là bộ phận mạch điện của máy biến áp điện ba pha.
Các ống lót điện áp cao và thấp của máy biến áp điện 3 pha 10kv 400kva là các ống cách điện bằng sứ có chứa dây dẫn. Chúng được sử dụng để cố định và cách điện các đầu nối và đầu ra của cuộn dây sơ cấp và thứ cấp của máy biến áp.
Thùng dầu bao gồm thân thùng, nắp thùng, thiết bị tản nhiệt và van xả dầu. Chức năng chính của nó là tích hợp máy biến áp thành một tổng thể và cung cấp khả năng tản nhiệt. Bên trong có các cuộn dây, một lõi và dầu biến áp.
Dầu máy biến áp 3 pha 10kv 400kva không chỉ có chức năng làm mát tuần hoàn, tản nhiệt mà còn có tác dụng cách điện. Có một khoảng cách nhất định giữa các cuộn dây và thân bể (thành bể và đáy bể), được cách ly bởi lớp cách điện của dầu trong bể.
Ống chống cháy nổ, chức năng của nó là ngăn ngừa tai nạn nổ trong bình xăng. Bộ đổi nấc dùng để thay đổi số vòng dây của máy biến áp nhằm điều chỉnh điện áp đầu ra của máy biến áp. Phương pháp điều chỉnh điện áp bằng máy biến áp 3 pha 10kv 400kva là đặt các điểm phân áp trên một trong các cuộn dây của nó, loại bỏ hoặc thêm một phần số vòng dây trong cuộn dây, từ đó thay đổi số vòng dây và đạt được mục đích thay đổi tỷ số điện áp.
|
Tên sản phẩm: |
Máy biến áp 3 pha 10kv 400kva |
|
Điện áp cao: |
10 KV |
|
Điện áp thấp: |
400 V |
|
Nhóm kết nối: |
Dyn11 hoặc Yyn0 |
|
Không bị mất tải: |
570W |
|
Mất tải: |
4.600W |
|
Trở kháng điện áp |
4%~6% |
|
Phương pháp làm mát: |
ONAN |
|
Tính thường xuyên: |
50Hz / 60Hz |
|
Cấp độ bảo vệ: |
IP00/IP23/IP54 |
Trả lời: Trong quá trình hoạt động bình thường của máy biến áp, lõi tạo ra nhiệt do thất thoát sắt. Trọng lượng và thể tích của lõi càng lớn thì nó tạo ra càng nhiều nhiệt. Nhiệt độ dầu máy biến áp trên 95 độ dễ bị lão hóa, vì vậy nhiệt độ bề mặt của lõi phải được giữ ở mức nhiệt độ này càng nhiều càng tốt. Điều này đòi hỏi cấu trúc tản nhiệt của lõi phải tản nhiệt nhanh chóng cho lõi. Cấu trúc tản nhiệt chủ yếu nhằm tăng bề mặt tản nhiệt của lõi. Tản nhiệt của lõi chủ yếu bao gồm tản nhiệt kênh dầu và tản nhiệt kênh không khí của lõi.
Trong máy biến áp ngâm dầu có công suất lớn, các kênh dẫn dầu thường được đặt giữa các lớp của lõi để tăng cường hiệu quả tản nhiệt. Các kênh dầu có hai loại: một loại song song với các tấm thép silicon và loại kia vuông góc với các tấm thép. Sự sắp xếp thứ hai có tác dụng tản nhiệt tốt hơn, nhưng cấu trúc phức tạp hơn.
Ở máy biến áp loại khô, lõi được làm mát bằng không khí. Để đảm bảo nhiệt độ lõi không vượt quá giá trị cho phép, các kênh dẫn khí thường được lắp đặt ở các cột và ách lõi sắt.
