Với công suất định mức 1600 kVA, phía điện áp cao tương thích với các đường dây đến lưới điện đô thị 11kV và phía điện áp thấp tạo ra nguồn điện xoay chiều ba pha 415V, máy biến áp phân phối 1600kva 11kv 415v hoàn toàn phù hợp với các yêu cầu về nguồn điện công nghiệp 380V và nguồn điện chiếu sáng dân dụng.
Bằng cách sử dụng nhóm kết nối Dyn11 tiêu chuẩn, khả năng triệt tiêu sóng hài rất mạnh và tải ba pha được cân bằng, đảm bảo điện áp cung cấp ổn định hơn cho máy biến áp điện phân phối 1600kva 11kv 415v. Do mức cách nhiệt tổng thể cao nên nó có khả năng chống ẩm, chống lão hóa và có thể thích ứng với nhiều điều kiện làm việc khắc nghiệt khác nhau ở cả môi trường ngoài trời và trong nhà và do đó bền hơn.

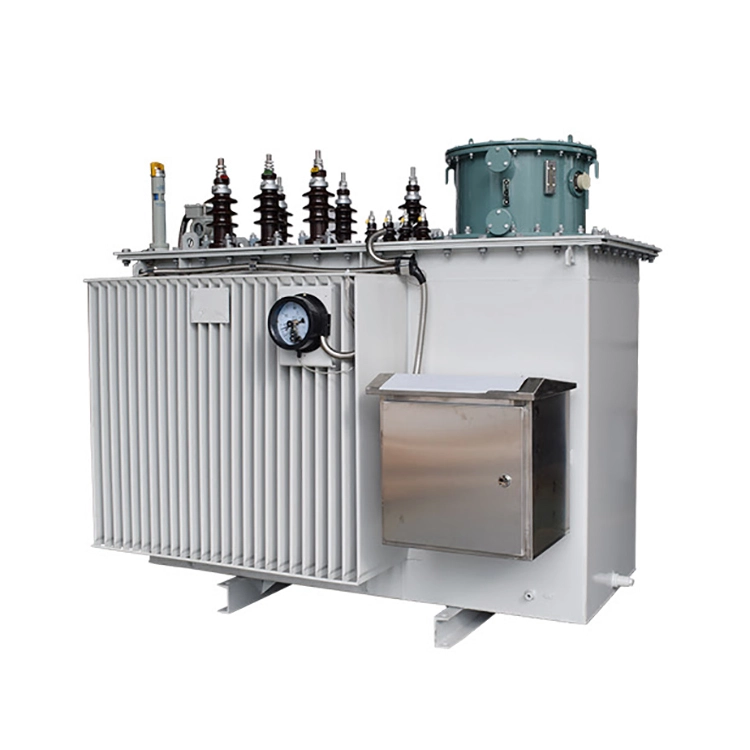

Cấu hình tiêu chuẩn của máy biến áp điện phân phối 1600kva 11kv 415v là phương pháp làm mát tự làm mát ngâm trong dầu ONAN. Cũng có thể chọn chế độ làm mát không khí cưỡng bức ONAF. Cấu hình điều chỉnh điện áp bao gồm hai loại: không điều chỉnh điện áp kích thích (±2×2,5%) và điều chỉnh điện áp tải (±4×2,5%). Nó có thể điều chỉnh sự dao động điện áp của lưới điện và đáp ứng các yêu cầu điều chỉnh điện áp khi mất điện tĩnh hoặc điều chỉnh điện áp ổn định liên tục có tải.

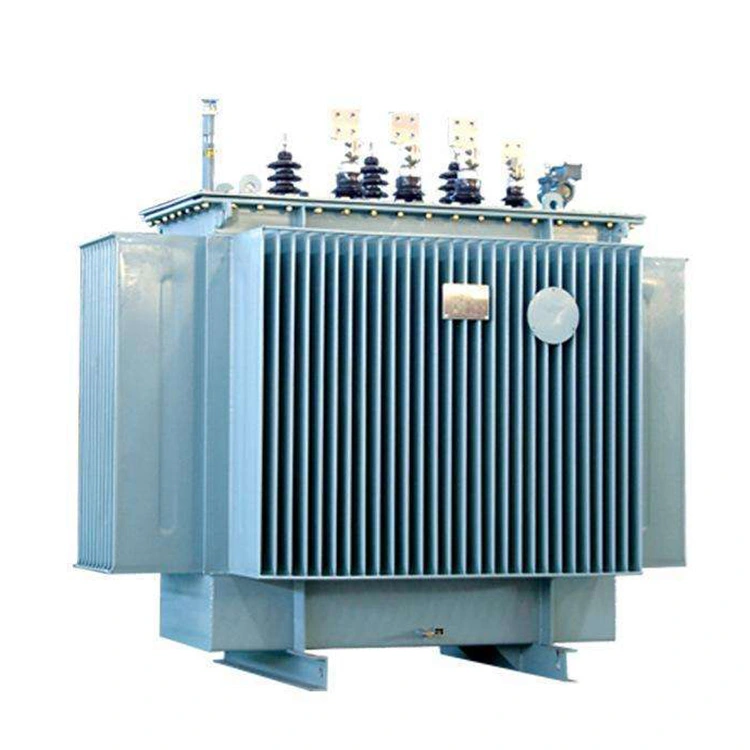

Bình xăng dạng sóng có tính năng làm mát tích hợp, loại bỏ sự cần thiết của bộ tản nhiệt bên ngoài. Cấu trúc thậm chí còn nhỏ gọn hơn và được trang bị đèn báo mức nhiên liệu, nhiệt kế, van giảm áp và bộ hút ẩm cùng các phụ kiện bảo vệ hoàn chỉnh khác. Hiệu suất bịt kín rất tuyệt vời, có đặc tính chống ẩm, chống bụi, chống rò rỉ và ít tiếng ồn. Máy biến áp điện phân phối 1600kva 11kv 415v có thể thích ứng với môi trường hoạt động phức tạp như phòng phân phối ngoài trời và trong nhà trong thời gian dài. Các điều kiện hoạt động ổn định, tuổi thọ dài và chi phí bảo trì sau này thấp.
|
Tên sản phẩm |
Máy biến áp phân phối 1600kva 11kv 415v |
|
Giai đoạn |
3 Giai đoạn |
|
Điện áp sơ cấp (HV) |
11 kV |
|
Điện áp thứ cấp (LV) |
415 V |
|
Phạm vi nhấn |
±2×2,5% |
|
Nhóm vectơ |
Dyn11 |
|
Phương pháp làm mát |
ONAN (Dầu tự nhiên Không khí tự nhiên) |
|
Trở kháng ngắn mạch |
4,5% ~ 5,5% |
|
Tổn thất không tải (P₀) |
1700 W (S11) / 1400 W (S13) |
|
Tổn hao tải (Pₖ @ 75oC) |
11800 W (S11) / 11000 W (S13) |
|
Dòng điện không tải |
1,0% |
|
Mức cách nhiệt |
HV: BIL 75kV, Tần số nguồn chịu được 28 kV LV: Tần số nguồn chịu được 3 kV |
|
Vật liệu cuộn dây |
Đồng / Nhôm |
|
Loại bảo vệ |
Loại khép kín ngoài trời |
|
Tiêu chuẩn thực hiện |
IEC 60076 |
Hỏi: Làm thế nào để nâng cao hiệu suất của máy biến áp?
A:1) Cố gắng chọn máy biến áp có tổn thất thấp và hiệu suất năng lượng cao.
2) Tùy theo điều kiện phụ tải, lựa chọn máy biến áp có công suất phù hợp.
3) Hệ số phụ tải trung bình của máy biến áp phải lớn hơn 70%.
4) Khi hệ số tải trung bình thường nhỏ hơn 30%, hãy xem xét thay thế máy biến áp công suất nhỏ phù hợp.
5) Cải thiện hệ số công suất của phụ tải để nâng cao khả năng truyền tải công suất tác dụng của máy biến áp.
6) Cấu hình phụ tải hợp lý và hạn chế tối đa số lượng máy biến áp vận hành.
