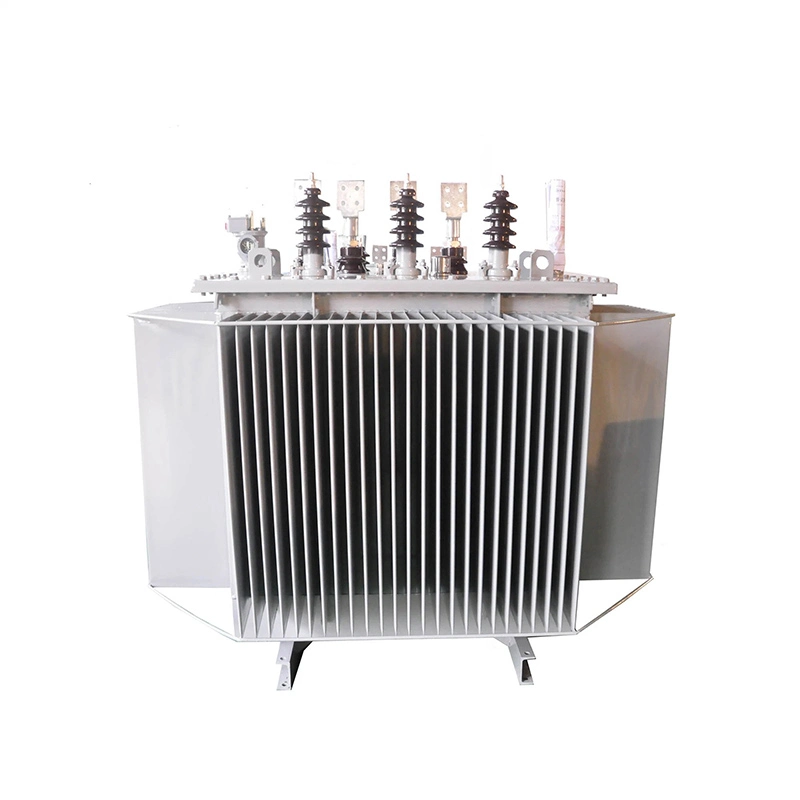

Lõi của máy biến áp điện 22kv ngâm dầu 1000kva được làm bằng lõi từ tính ferit cán nguội định hướng hạt hấp thụ từ tính cao. Lõi có cấu trúc khớp nghiêng hoàn toàn của lõi nhiều lớp. Cột lõi có mặt cắt ngang hình tròn nhiều bậc, còn gông và lõi có cùng diện tích mặt cắt ngang.
Máy biến áp điện 22kv ngâm dầu 1000kva có thùng dầu ngâm dầu gồm các vách lượn sóng. Bên trong được phủ sơn chống bám bụi, lớp sơn bền chắc. Tản nhiệt lượn sóng có tác dụng làm mát và độ dẻo dai của nó có thể bù đắp cho sự thay đổi trọng lượng của dầu máy biến áp do điều chỉnh nhiệt độ môi trường.
Do đó, máy biến áp kín không có bình chứa dầu, làm giảm chiều cao tương đối tổng thể của máy biến áp. Khi đóng gói máy biến áp điện 22kv ngâm dầu 1000kva, công nghệ xử lý nạp dầu chân không được áp dụng, loại bỏ hoàn toàn độ ẩm trong máy biến áp và dầu máy biến áp không tiếp xúc với không khí.
Điều này ngăn chặn hiệu quả nước và oxy xâm nhập vào máy biến áp và khiến lớp cách điện của máy biến áp liên tục xuống cấp. Dầu máy biến áp có khả năng bị lão hóa nên không cần thiết phải tiến hành kiểm tra mẫu dầu thường xuyên.
|
Xếp hạng công suất định mức: |
1000 kva |
|
Điện áp sơ cấp: |
22kv |
|
Điện áp thứ cấp: |
0,4 kv |
|
Số giai đoạn: |
3 pha |
|
Lớp nhiệt độ cách nhiệt: |
Loại A (105°C) / Loại F (155°C) là lựa chọn tùy chọn |
|
Po |
1150 W |
|
Pk 75°C |
9200 W |
|
Trở kháng lỗi |
5% |
Khi máy biến áp hoạt động bình thường, lõi sắt phải có điểm nối đất chắc chắn. Nếu không nối đất, điện áp nổi giữa lõi sắt và mặt đất sẽ gây ra sự phóng điện đánh thủng không liên tục giữa lõi sắt và mặt đất. Khi lõi sắt được nối đất chỉ tại một điểm thì khả năng hình thành điện thế nổi trên lõi sắt sẽ bị loại bỏ. Tuy nhiên, khi lõi sắt có nhiều hơn một điểm nối đất, điện thế không đồng đều giữa các lõi sắt sẽ hình thành dòng điện tuần hoàn giữa các điểm nối đất, gây ra hiện tượng quá nhiệt tại nhiều điểm nối đất của lõi sắt. Điều này có thể dẫn đến lỗi nối đất nhiều điểm trong đó lõi sắt bị chập, dẫn đến tổn thất sắt tăng lên, ảnh hưởng nghiêm trọng đến hiệu suất và hoạt động bình thường của máy biến áp, thậm chí có thể gây ra hiện tượng cắt do tác động của khí nặng.
Lõi sắt cục bộ bị cháy và nóng chảy có thể gây đoản mạch giữa các mảnh sắt, làm tăng tổn thất sắt và ảnh hưởng nghiêm trọng đến hiệu suất và hoạt động bình thường của máy biến áp, cần phải thay thế các tấm thép silicon của lõi sắt để sửa chữa. Vì vậy, máy biến áp điện 22kv ngâm dầu 1000kva không được phép có nhiều điểm nối đất; nó chỉ có thể có và phải có đúng một điểm nối đất.
