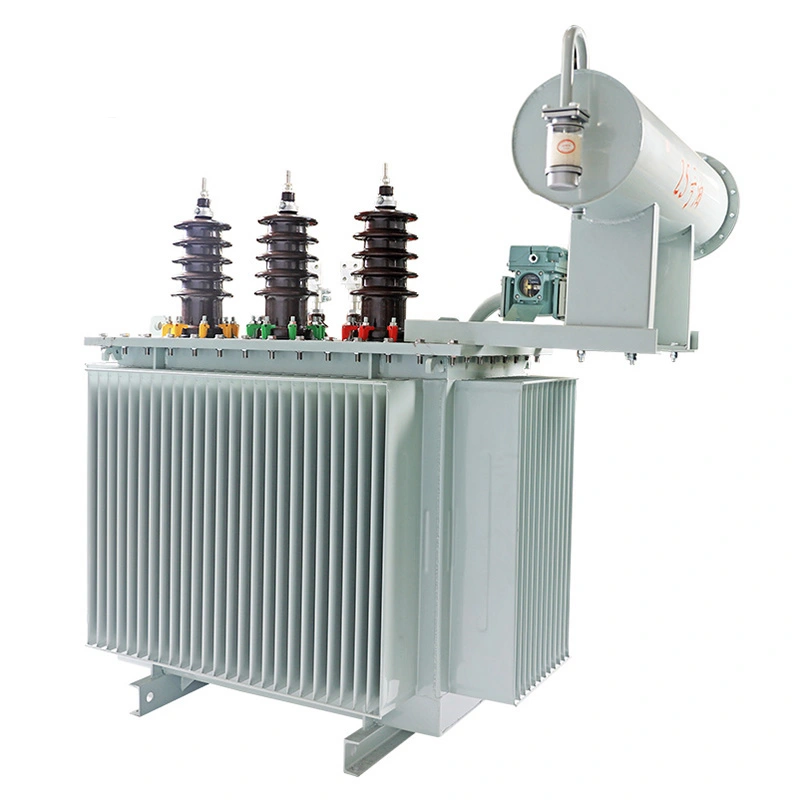

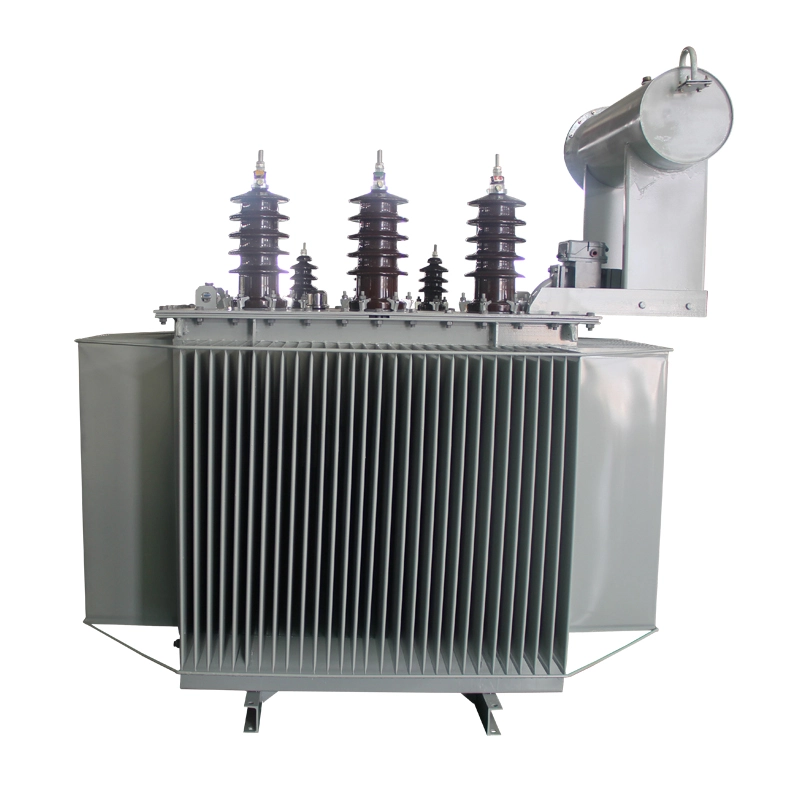

Máy biến áp điện ba pha S11 35kv 1000kva trên máy biến áp tải

Máy biến áp tải ba pha s11 35kv 1000kva tuân thủ các tiêu chuẩn của tiêu chuẩn IEC và GB. Sản phẩm này có dải điều chỉnh điện áp không tải là 35±3*2,5% kV và 38,5±3*2,5% kV. Nó có thể được điều chỉnh bằng tay, bằng điện hoặc tự động trong phạm vi điều chỉnh điện áp bằng công tắc điều chỉnh điện áp không tải ở phía sơ cấp để đảm bảo sự ổn định của điện áp đầu ra. Đối với máy biến áp trên 6300 kVA ở cấp 35 kV, việc sử dụng thùng dầu dạng tấm gấp giúp tăng cường đáng kể độ bền cơ học của thùng dầu, giảm mối hàn, cải thiện chất lượng hình thức của máy biến áp và mang lại lợi ích kinh tế tốt.

Thông số kỹ thuật:

Đặc trưng:

1. Tiêu thụ năng lượng thấp và hiệu quả tiết kiệm năng lượng là đáng chú ý. Đáng chú ý là tổn thất không tải đã giảm đáng kể, trung bình thấp hơn khoảng 25% so với tiêu chuẩn quốc gia GB/T6451.

2. Lõi được làm bằng thép tấm silicon cán nguội chất lượng cao. Dây chuyền cắt ngang tiên tiến trong nước đảm bảo lưỡi cắt nhỏ hơn 0,02mm. Toàn bộ quá trình có các khớp vát đầy đủ, không đục lỗ và không chồng chéo lên nhau. Các cột lõi được xếp chồng lên nhau và liên kết với nhau tạo thành một tổng thể nhỏ gọn, phẳng và vững chắc. Điều này giúp giảm tổn thất không tải, dòng không tải và tiếng ồn của máy biến áp một cách hiệu quả.

3. Cuộn dây ba pha s11 35kv 1000kva trên máy biến áp tải được làm bằng đồng không có oxy có độ tinh khiết cao, giúp giảm tổn thất đồng một cách hiệu quả. Các góc của miếng cuộn dây và thanh đỡ được bo tròn giúp tạo ra điện trường đồng đều và tăng độ tin cậy. Hỗ trợ cuộn dây bên trong được tăng cường để tăng cường độ ổn định của nó và ngăn ngừa sự mất ổn định và biến dạng.

4. Thành bể được làm bằng một tấm thép duy nhất. Được tạo thành kết cấu dạng sóng bằng máy ép lớn, giúp giảm số lượng mối hàn, tăng cường độ bền cơ học, mở rộng diện tích hấp thụ nhiệt, nâng cao hiệu quả tản nhiệt, đồng thời thành bể dạng sóng tránh được sự phản xạ phẳng của sóng âm, từ đó giảm tiếng ồn. Toàn bộ máy biến áp tải ba pha s11 35kv 1000kva vừa đẹp vừa đơn giản.

5. Sử dụng bình chứa dầu kiểu viên nang, giúp làm chậm quá trình lão hóa của dầu máy biến áp một cách hiệu quả; đồng hồ đo mức dầu loại con trỏ có thể ngăn chặn sự xuất hiện của mức dầu sai và giải quyết vấn đề lão hóa dầu máy biến áp do ánh sáng gây ra; rơle khí có thiết bị thu khí thuận tiện cho việc bảo trì và vận hành.

6. Quá trình xử lý đặc biệt được thực hiện đối với phần bịt kín của thùng dầu máy biến áp tải ba pha s11 35kv 1000kva và toàn bộ thân thùng được phun sơn để loại bỏ các góc nhọn, gờ và xỉ hàn sinh ra trong quá trình xử lý, đồng thời để tăng cường độ bám dính của sơn.
