Máy biến áp điện 200kva 15kv đến 0,4kv

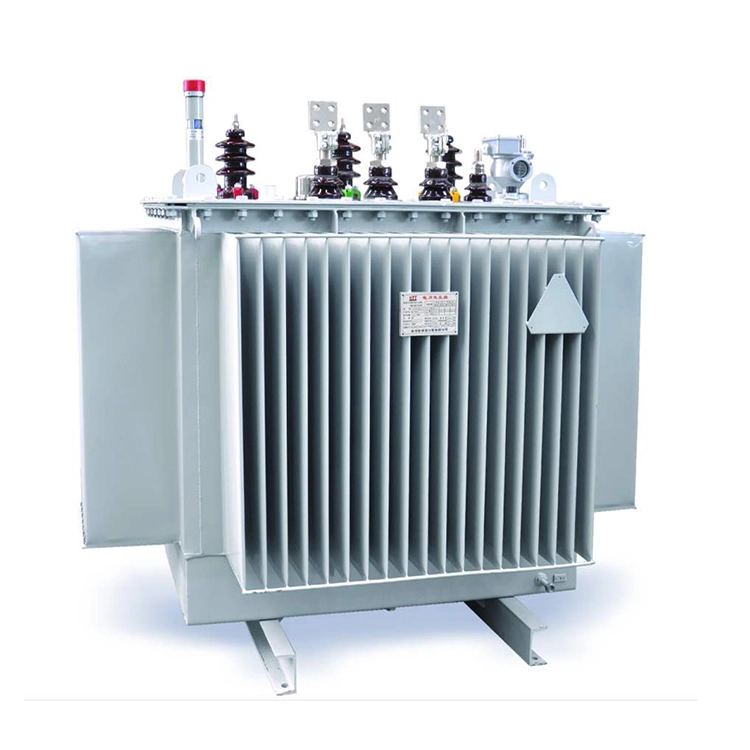

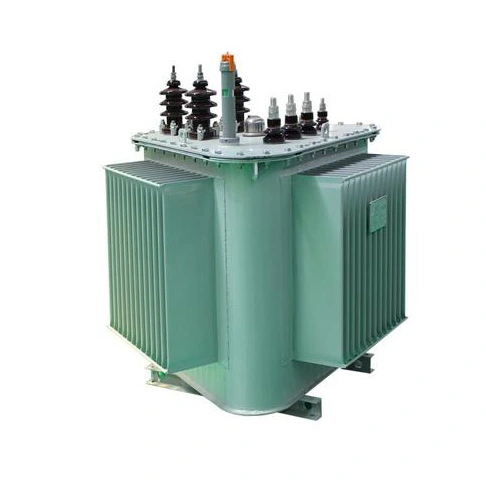

máy biến áp điện 200kva từ 15kv đến 0,4kv là loại máy biến áp điện có công suất định mức 200 kva, điện áp đầu vào 15 kv, điện áp đầu ra 0,4 kv.

Công ty chúng tôi sử dụng thép silicon định hướng có tính dẫn điện từ cao, tiếp tục được xử lý thành các tấm thép silicon cán nguội chất lượng cao rồi xếp chồng lên nhau. Sử dụng giấy bạc để cuộn dây cũng như các vật liệu và quy trình cách điện mới, máy biến áp điện 200kva từ 15kv đến 0,4kv có khả năng chịu nhiệt độ cao, chống sốc và thiết kế cấu trúc kín hoàn toàn.

Thiết kế cấu trúc kín hoàn toàn đảm bảo chất lượng dầu máy biến áp ổn định, kéo dài chu kỳ bảo trì, đồng thời, tổng thể thùng dầu bao gồm các bộ tản nhiệt loại tấm tôn được sản xuất bằng quy trình phun phốt phát và chống rỉ nhiều lớp, có khả năng chống chịu thời tiết tuyệt vời.

Nhóm kết nối của máy biến áp điện 200kva x 15kv đến 0,4kv là Dyn11, giúp giảm tác động của sóng hài lên lưới điện và cải thiện chất lượng nguồn điện.

Thông số kỹ thuật:

Hỏi: Máy biến áp điện 200kva 15kv đến 0,4kv phải trải qua những hạng mục kiểm tra nào trước khi xuất xưởng?

Trả lời: Để đảm bảo máy biến áp hoạt động ổn định và hiệu quả, một loạt thử nghiệm sẽ được tiến hành trên máy biến áp trước khi sản xuất. Đối với kiểm tra điện trở DC, hãy đo điện trở DC của cuộn dây ba pha có điện áp cao và thấp, kiểm tra tốc độ cân bằng ba pha và khắc phục sự cố dây bị đứt và mối hàn kém. Đối với kiểm tra tỷ số điện áp, hãy đo tỷ số 15kV/0,4kV thực tế, xác nhận độ chính xác của vị trí vòi và không có sai số về số vòng dây. Đối với kiểm tra điện trở cách điện, sử dụng đồng hồ đo đa chức năng để đo cách điện giữa điện áp cao và thấp, giữa điện áp cao và thấp và mặt đất, đồng thời xác định xem chất cách điện có đủ tiêu chuẩn hay không. Thử nghiệm điện áp chịu tần số công nghiệp vượt qua thử nghiệm điện áp chịu đựng giữa điện áp cao và thấp với đất, giữa điện áp thấp với đất và giữa điện áp cao và thấp, để đánh giá cường độ cách điện, v.v.

Hỏi: Tại sao cần phải tiến hành thử nghiệm đóng xung đối với các máy biến áp điện lực mới lắp đặt hoặc kéo dài 200kva từ 15kv đến 0,4kv trước khi đưa vào vận hành?

Trả lời: Việc loại bỏ các máy biến áp không tải trong lưới điện sẽ gây ra hiện tượng quá điện áp. Trong hệ thống nối đất dòng điện nhỏ, biên độ của quá điện áp này có thể đạt tới 3 đến 4 lần điện áp pha định mức; trong hệ thống nối đất lớn, biên độ quá điện áp hoạt động cũng có thể đạt tới 3 lần điện áp pha định mức. Do đó, để kiểm tra xem cách điện của máy biến áp có thể chịu được điện áp định mức và quá điện áp hoạt động trong quá trình vận hành hay không, cần tiến hành một số thử nghiệm đóng xung trước khi đưa máy biến áp điện 200kva x 15kv đến 0,4kv vào vận hành.

Ngoài ra, khi đưa máy biến áp không tải vào hoạt động sẽ tạo ra dòng điện xung kích thích với giá trị có thể gấp 6 đến 8 lần dòng điện định mức. Vì dòng điện xung kích thích sẽ tạo ra một lực điện động lớn nên việc tiến hành thử nghiệm đóng xung cũng là một biện pháp hữu hiệu để xem xét độ bền cơ học của máy biến áp điện 200kva từ 15kv đến 0,4kv và liệu bộ bảo vệ rơ-le có hoạt động sai hay không.
