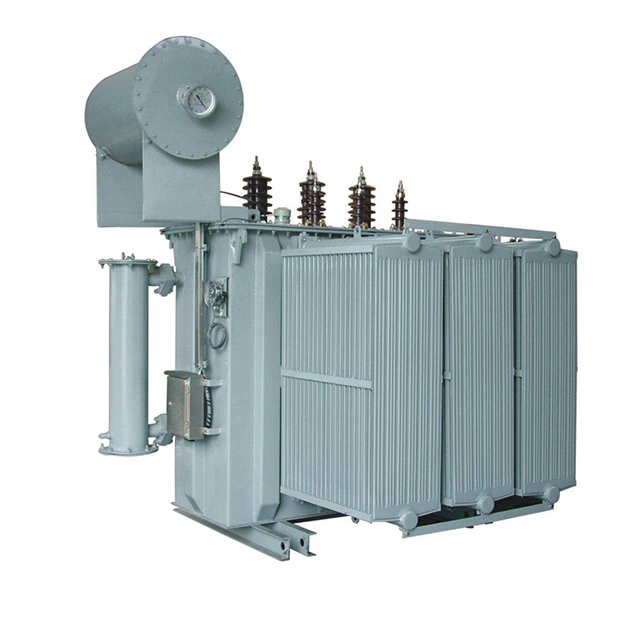

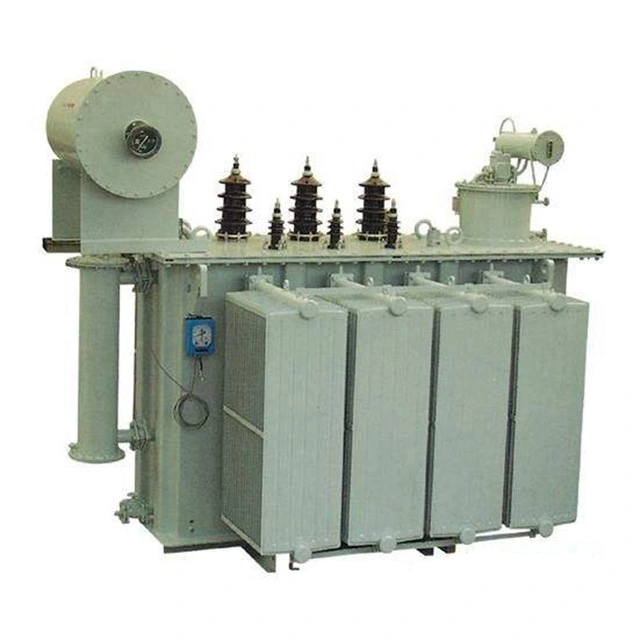

Máy biến áp ngoài trời 10 Mva 33 đến 6,6 Kv

Máy biến áp ngoài trời 10 mva 33 đến 6,6 kv có công suất 10 mva và dải điện áp từ 33 đến 6,6 kv,  là một loại máy biến áp điện ngoài trời. Điện áp định mức của nó là 10 mva, với phía điện áp cao là 33 kv và phía điện áp thấp là 6,6 kv. Đây là thiết bị biến áp cỡ trung bình phổ biến dành cho các doanh nghiệp công nghiệp và khai thác mỏ cũng như các khu công nghiệp và hoàn toàn tuân thủ các tiêu chuẩn IEC. Máy biến áp ngoài trời 10 mva 33 đến 6,6 kv chủ yếu kết nối ba phần cuộn dây, lõi sắt và dầu cách điện.

Cuộn dây là bộ phận điện của máy biến áp. Nó thường được chế tạo bằng cách cuộn dây đồng phẳng cách điện hoặc dây đồng tròn trên khuôn cuộn dây. Các cuộn dây được lắp trên cột lõi sắt của máy biến áp ngoài trời 10 mva 33 đến 6,6 kv. Các cuộn dây điện áp thấp nằm ở lớp bên trong và các cuộn dây điện áp cao được lắp bên ngoài cuộn dây điện áp thấp. Giữa cuộn dây điện áp thấp và lõi sắt, giữa cuộn dây điện áp cao và cuộn dây điện áp thấp, vật liệu cách điện được sử dụng để làm ống bọc để ngăn cách chúng nhằm đạt được khả năng cách điện.

Lõi sắt là bộ phận dẫn từ chính của máy biến áp ngoài trời 10 mva 33 đến 6,6 kv. Nó thường được làm bằng cách xếp chồng các tấm silicon có chứa các tấm thép silicon cán nóng hoặc cán nguội có độ dày 0,35 hoặc 0,5 mm và phủ một lớp sơn cách điện. Lõi sắt được chia làm hai phần: cột lõi sắt và ách. Cột lõi sắt được trang bị cuộn dây, còn ách dùng để đóng mạch từ. Các dạng cơ bản của kết cấu lõi sắt gồm có loại tim và loại vỏ.

Thông số kỹ thuật:

Các hình thức lắp đặt máy biến áp ngoài trời 10 mva 33 đến 6,6 kv là gì?

Trong kỹ thuật điện, việc lắp đặt máy biến áp ngoài trời chủ yếu bao gồm hai hình thức: lắp đặt trên cột và lắp đặt trên mặt đất. Dù áp dụng phương pháp nào thì an toàn luôn được đặt lên hàng đầu. Tại vị trí nổi bật nhất xung quanh máy biến áp phải treo biển cảnh báo dễ thấy để nhắc nhở người qua đường không đến gần.

Đối với máy biến áp ngoài trời 10 mva 33 đến 6,6 kv lắp đặt trên mặt đất phải xây thêm hàng rào bảo vệ có chiều cao không dưới 1,7 mét xung quanh và giữa hàng rào và bệ máy biến áp phải có đủ không gian vận hành an toàn.

Để lắp đặt trên cột hoặc tháp, yêu cầu tất cả các dây dẫn điện áp cao và điện áp thấp phải sử dụng dây dẫn cách điện và phần điện áp thấp cũng có thể sử dụng thanh cái trần. Tất cả các bộ phận bằng sắt được sử dụng phải được mạ kẽm để chống gỉ và ăn mòn.

Nếu việc lắp đặt được thực hiện trên mặt đất, chiều cao chân đế thường được đặt ở khoảng 500mm. Nền này thường được xây dựng bằng gạch hoặc đổ bê tông, sau đó bề mặt được làm phẳng bằng vữa xi măng tỷ lệ 1:2. Thép dẹt hoặc thép kênh cần được đặt trên bề mặt để làm đường chạy cho máy biến áp.

Trong quá trình lắp đặt, điều cần thiết là phải đảm bảo rằng đường ray bằng phẳng và thước đo đường ray hoàn toàn khớp với thước đo bánh xe của máy biến áp để đảm bảo vận hành ổn định.
