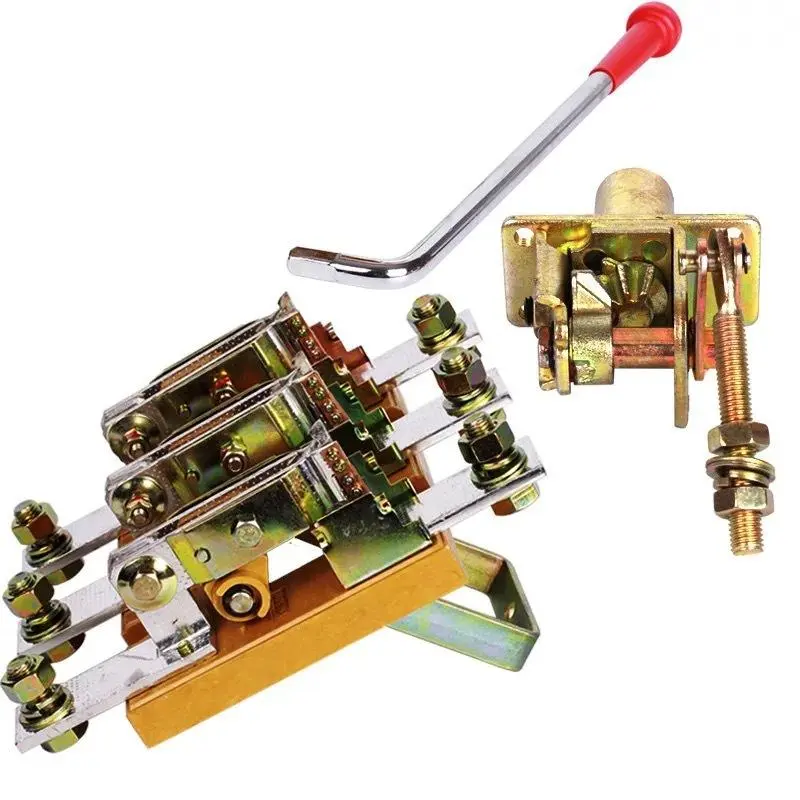

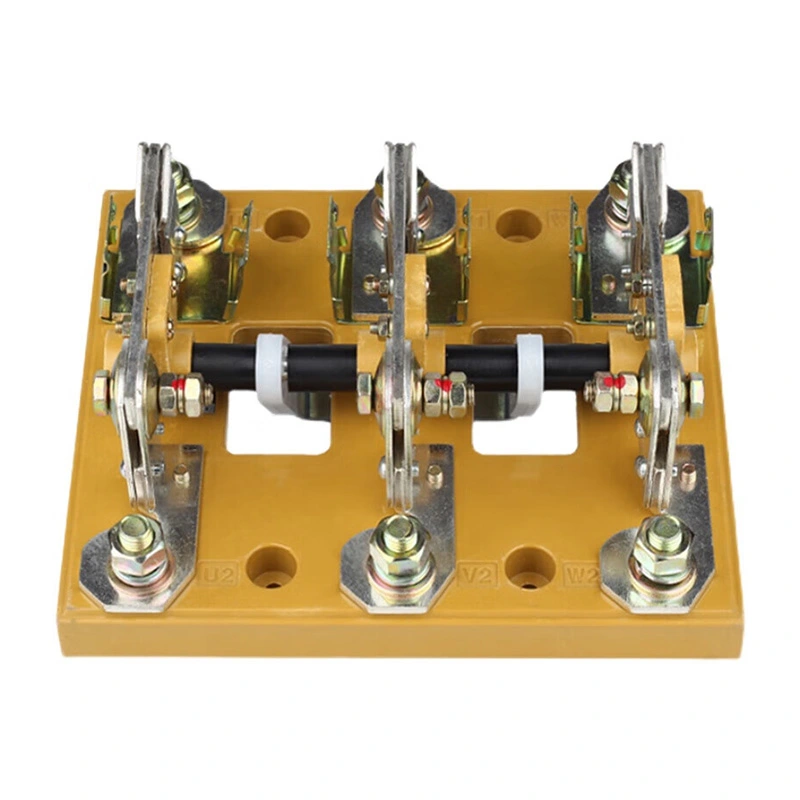

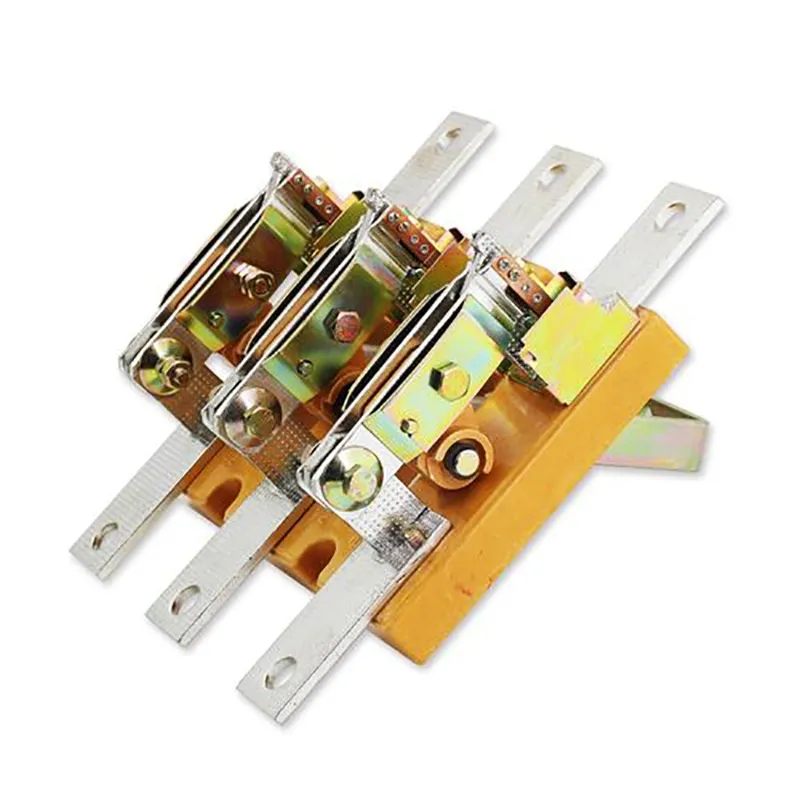

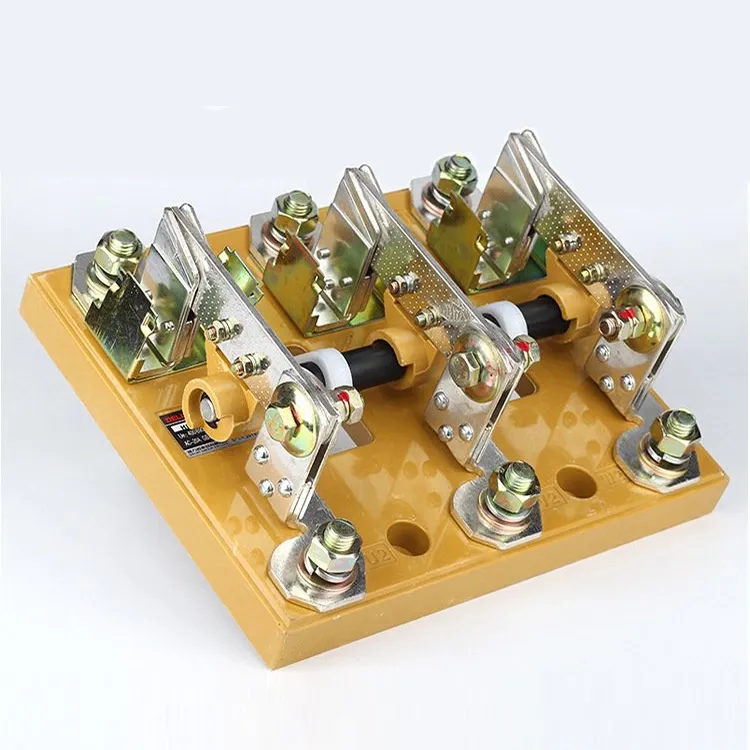

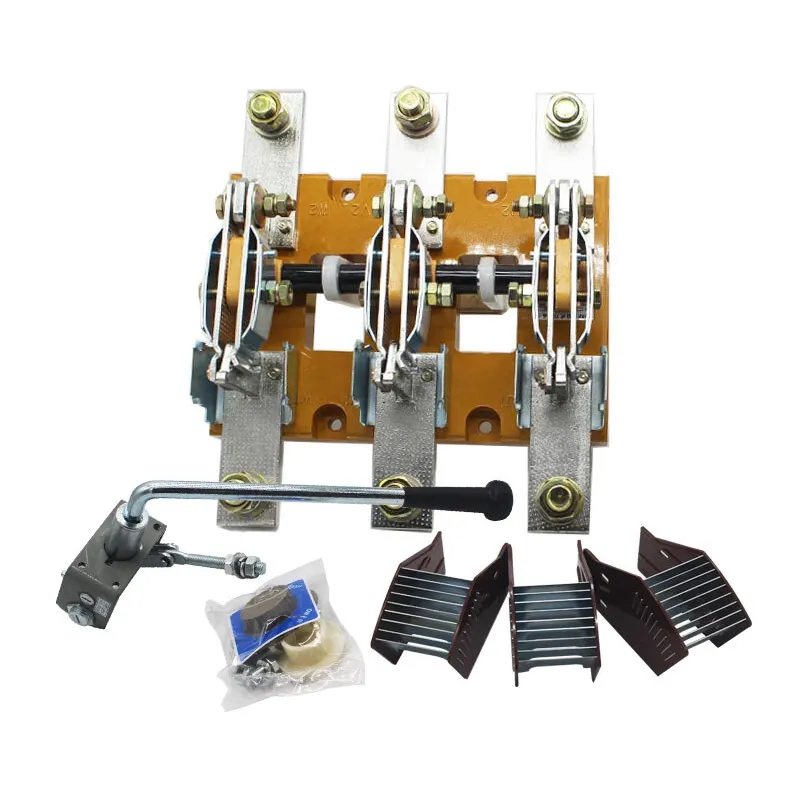

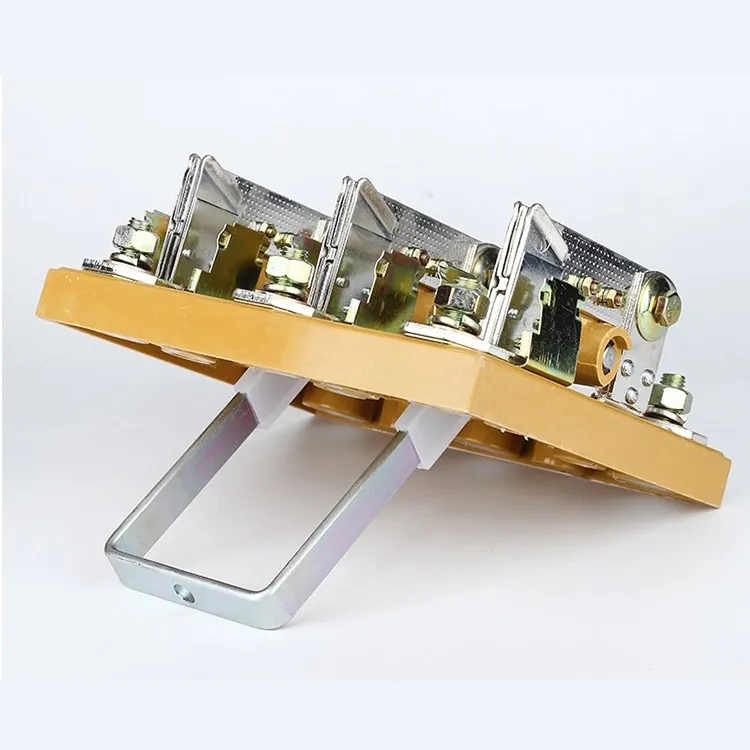

Tủ Điện Công Tắc Ngắt 3 Pha 800 Ampe

Để sản xuất công tắc ngắt kết nối 3 pha 800 amp tủ điện đáng tin cậy, Công ty TNHH Thiết bị điện Ôn Châu XiFa sử dụng các tiếp điểm bằng đồng chất lượng cao và vỏ chắc chắn để đảm bảo tuổi thọ lâu dài. Trong khi đó, mỗi công tắc ngắt 3 pha 800 amp của tủ điện có thiết kế nhỏ gọn, đơn giản không chỉ mang lại điểm ngắt rõ ràng về mặt trực quan mà còn phù hợp cho việc lắp đặt trên bảng hoặc tường. Trong khi đó, mỗi tủ điện 800 amp công tắc ngắt 3 pha phải trải qua các cuộc kiểm tra tại nhà máy trước khi vận chuyển nhanh.

Gửi yêu cầu

Mô tả Sản phẩm

Công tắc ngắt kết nối 3 pha 800 amp là thiết bị chủ yếu được sử dụng để cách ly các nguồn điện, thực hiện các hoạt động chuyển mạch và kết nối hoặc ngắt kết nối các mạch dòng điện thấp. Nó không có khả năng dập tắt hồ quang. Khi ở vị trí mở, các tiếp điểm duy trì khoảng cách cách điện xác định với điểm đứt có thể nhìn thấy rõ ràng; khi ở vị trí đóng, công tắc có khả năng mang dòng điện hoạt động bình thường cũng như chịu được các điều kiện bất thường, chẳng hạn như dòng điện ngắn mạch, trong một khoảng thời gian xác định.

Trong hầu hết các trường hợp, công tắc ngắt kết nối 3 pha 800 amp được sử dụng làm bộ cách ly điện áp thấp, nghĩa là chúng được định mức cho điện áp dưới 1 kV. Mặc dù nguyên lý hoạt động và cấu tạo của chúng tương đối đơn giản nhưng chúng được sản xuất với số lượng lớn và độ tin cậy của chúng là rất quan trọng. Do đó, chúng đóng vai trò quan trọng trong việc thiết kế, xây dựng và vận hành an toàn các trạm biến áp và nhà máy điện.

Đặc điểm xác định của công tắc ngắt 3 pha 800 amp là nó không thể làm gián đoạn dòng tải; nó chỉ có thể được mở hoặc đóng khi mạch không có dòng điện. Các tài liệu tham khảo điển hình về công tắc ngắt kết nối 3 pha 800 amp bao gồm các chức năng, tính năng, phân loại, ứng dụng, cải tiến chống hoạt động sai, thực hành bảo trì và các vấn đề thường gặp.

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Thông số sản xuất:

thứ (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Độ bền điện môi (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Dòng điện làm việc le(A)
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Công suất động cơ (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Năng lực tạo ra và phá vỡ
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Giá trị đỉnh KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Tuổi thọ cơ khí (lần)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Tuổi thọ điện (lần)
Ue=660V Dòng điện định mức
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Trọng lượng (kg)
3 cực	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 cực	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Mô-men xoắn vận hành (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

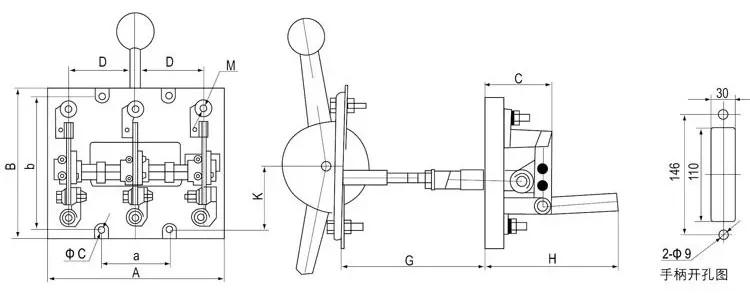

Kiểu		Kích thước khung hình (mm)						Kích thước lắp đặt (mm)
Kiểu		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

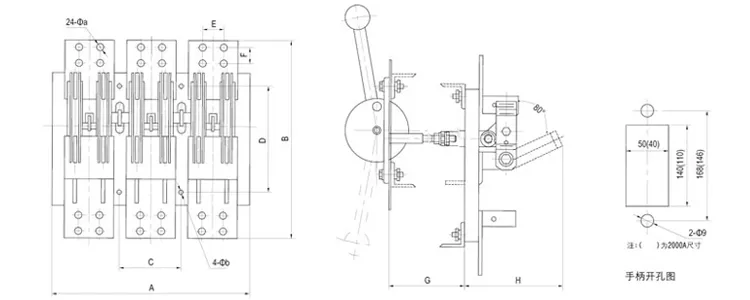

Kiểu	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Câu hỏi thường gặp về sản xuất:

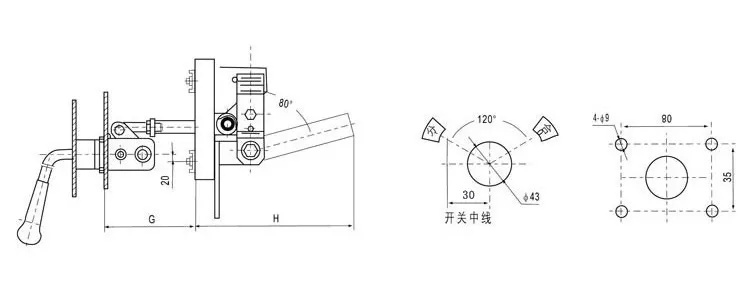

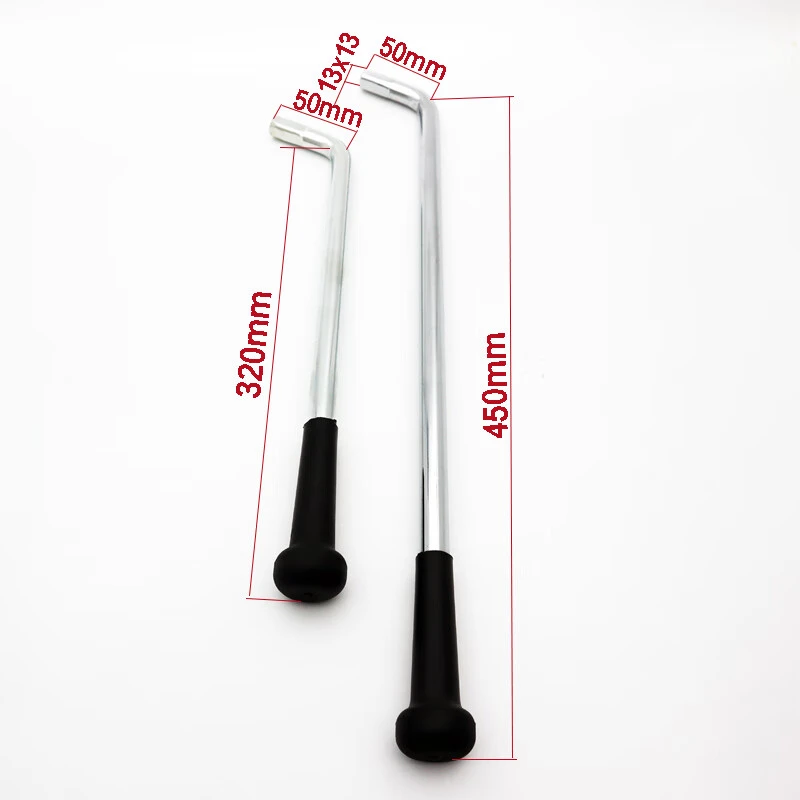

Hỏi: Làm cách nào để chọn giữa các loại tay cầm khác nhau (quay và cần gạt)?

A: Tay cầm quay: Nhỏ gọn, thường được sử dụng trong các trung tâm điều khiển động cơ hoặc không gian chật hẹp.

Tay cầm đòn bẩy: Lớn hơn và dễ nhìn hơn, được ưu tiên khi cần có chỉ báo BẬT/TẮT rõ ràng.

Sự lựa chọn phụ thuộc vào không gian, tầm nhìn an toàn và sở thích của người vận hành.

Hỏi: Công tắc ngắt kết nối 3 pha 800 amp có thể được gắn theo bất kỳ hướng nào không?

Trả lời: Thông thường, công tắc ngắt kết nối 3 pha 800 amp phải được lắp theo chiều dọc để đáp ứng các yêu cầu về an toàn và mã. Một số thiết kế cho phép linh hoạt nhưng luôn tuân theo hướng dẫn của nhà sản xuất và mã điện địa phương.

Câu hỏi: Công tắc ngắt kết nối 3 pha 800 amp có hỗ trợ quy trình khóa/gắn thẻ (LOTO) không?

Trả lời: Có, bao gồm công tắc ngắt kết nối 3 pha 800 amp, hầu hết các mẫu đều được trang bị tay cầm có khóa để đảm bảo tuân thủ các yêu cầu an toàn về khóa/gắn thẻ của OSHA. Điều này cho phép các kỹ thuật viên bảo trì thiết bị một cách an toàn mà không có nguy cơ vô tình cấp điện lại.

Thẻ nóng: Công tắc ngắt 800 Amp, Công tắc ngắt tủ điện, Công tắc ngắt 3 pha
