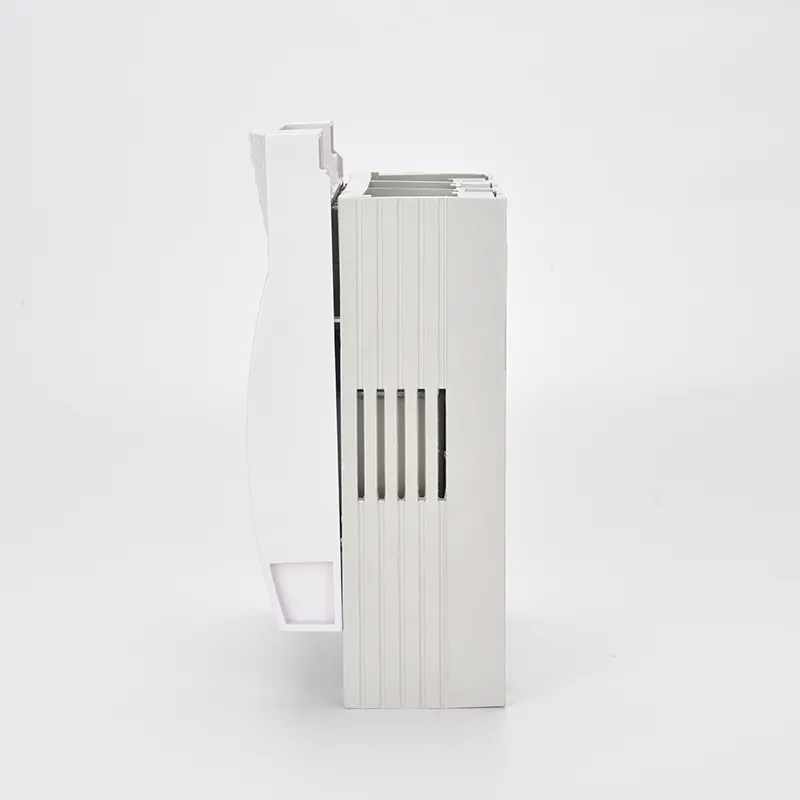

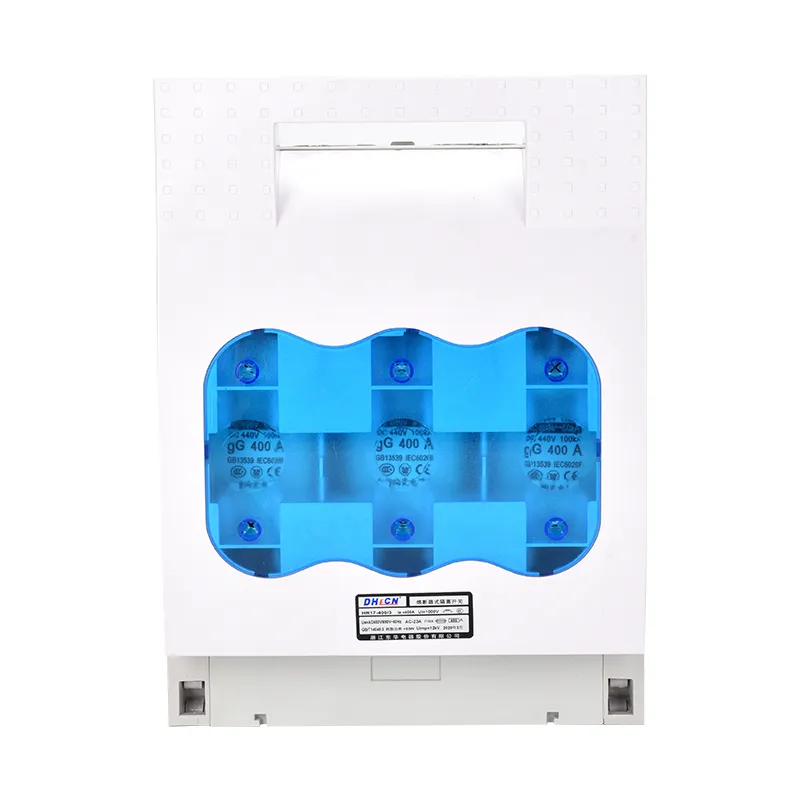

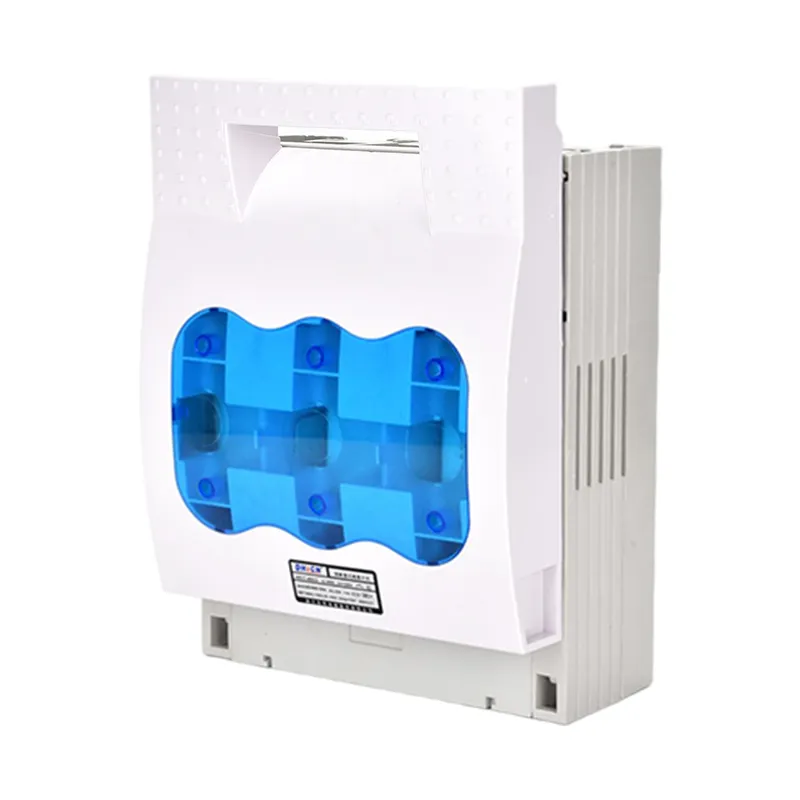

Công tắc ngắt kết nối cầu chì điện áp thấp, còn được gọi là bộ cách ly loại cầu chì, kết hợp khéo léo các chức năng của công tắc ngắt kết nối và cầu chì, khiến nó trở thành một thành phần quan trọng trong các bảng phân phối điện hạ thế. Phần tử cầu chì của nó được thiết kế để ngắt dòng điện sự cố một cách nhanh chóng, đảm bảo an toàn cho mạch điện, trong khi công tắc dao được thiết kế đặc biệt để chuyển mạch trong điều kiện không tải và không thể làm gián đoạn dòng điện trực tiếp trong quá trình hoạt động bình thường. Sự kết hợp độc đáo này định vị công tắc ngắt kết nối hợp nhất như một người bảo vệ đáng tin cậy cho việc bảo vệ mạch điện.

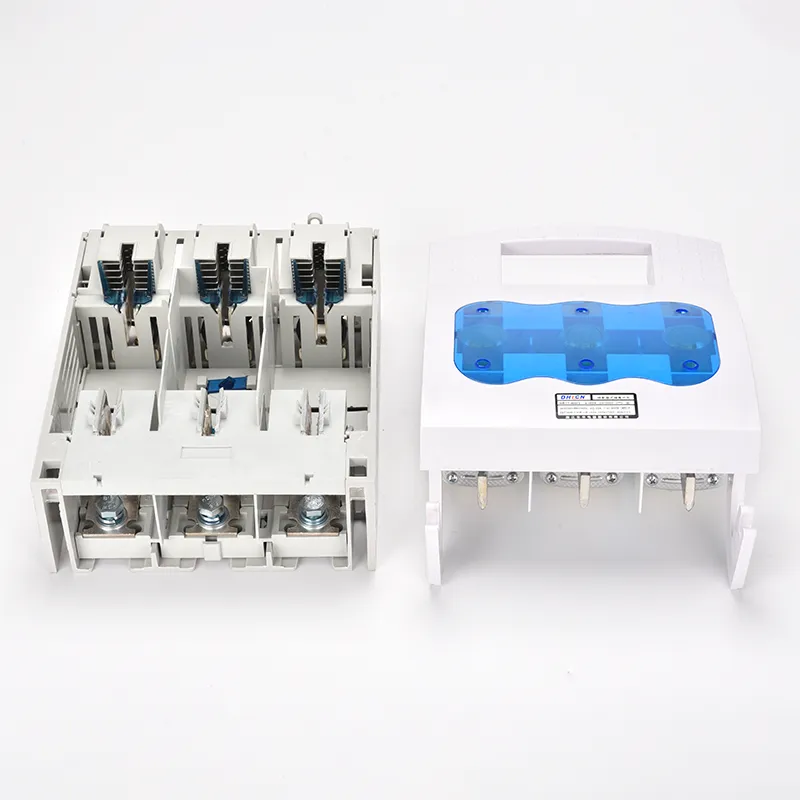

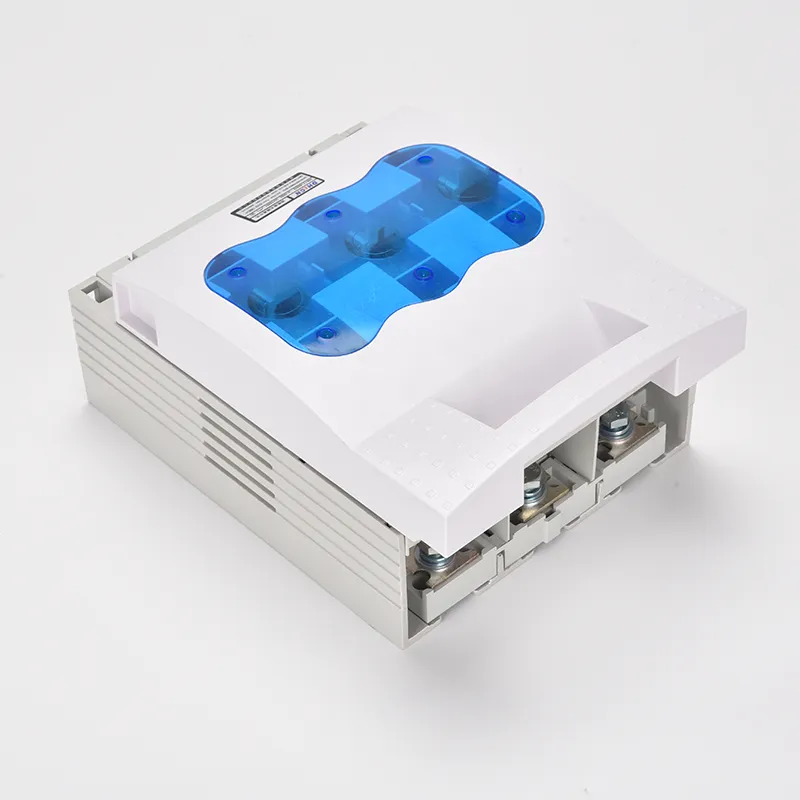

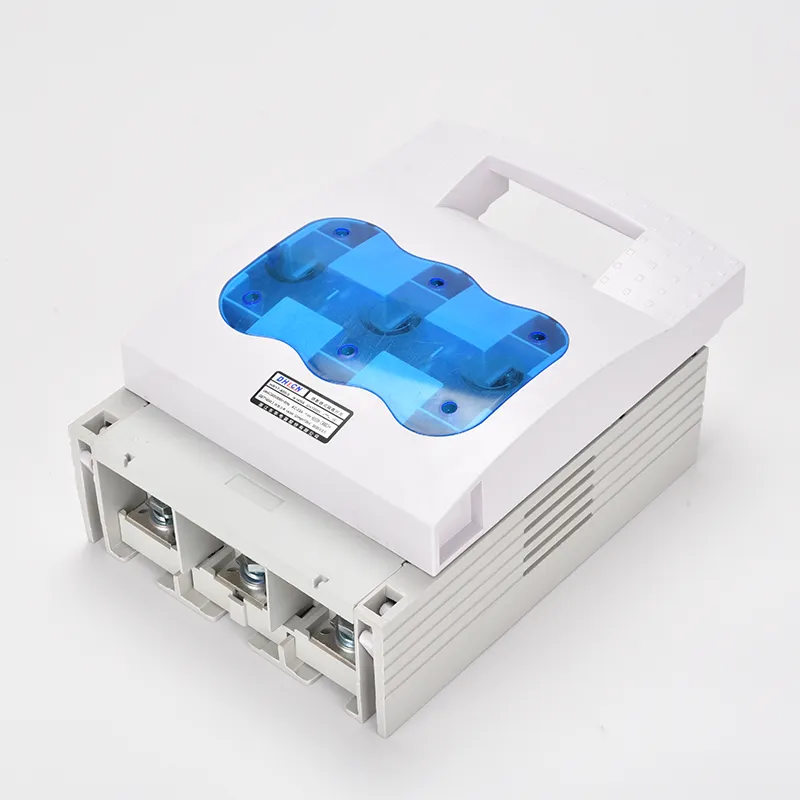

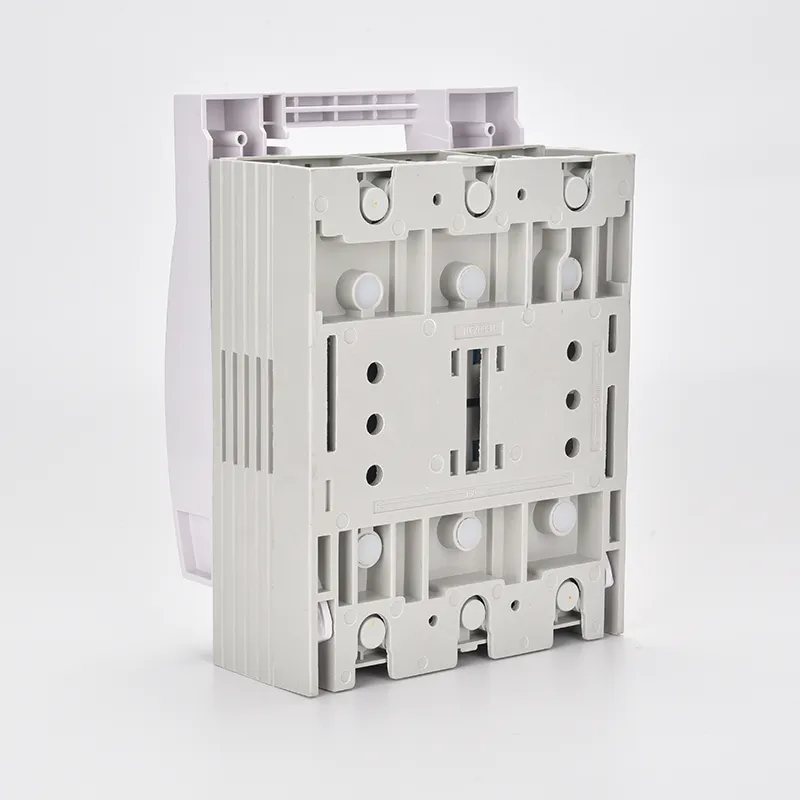

Khi đóng công tắc, cơ cấu dao thông qua hệ thống liên kết được thiết kế tốt đảm bảo tiếp xúc chắc chắn giữa cầu chì và thanh cái, cho phép dòng điện chạy qua không bị gián đoạn. Ngược lại, khi cần ngắt kết nối, cơ chế đơn giản tương tự sẽ tách cầu chì khỏi thanh cái đang mang điện một cách an toàn, cho phép ngắt mạch nhanh chóng. Thiết kế cơ học chính xác này cho phép công tắc ngắt kết nối hợp nhất hoạt động trơn tru và đáng tin cậy trong khi thay đổi trạng thái mạch.
| Loại cầu chì | 0 | 1 | 2 | 3 | ||||||||
| Tính thường xuyên | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Uế (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| ui (V) | 800 | 800 | 800 | 800 | ||||||||
| Trong (A) | 160 | 250 | 400 | 630 | ||||||||
| Nó (A) | 160 | 250 | 400 | 630 | ||||||||
| Sử dụng | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| Năng lực tạo ra | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V,6300A | |||||||||
| Công suất đột phá | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| IC (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Mất điện của cầu chì (W) | 12 | 23 | 34 | 48 | ||||||||
| Nó (A) | Loại cầu chì | Trong cầu chì （A |
| 160 | 0 | 4,6,10,16,20,25,32,35,40,50,63,80,100,125,160 |
| 250 | 1 | 80,100,125,160,200,224,250 |
| 400 | 2 | 125,160,200,224,250,300,315,355,400 |
| 630 | 3 | 315,355,400,425,500,630 |
| Kiểu | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Số chế độ | Kích thước triển vọng (mm) | Kích thước cài đặt (mm) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Hỏi: Công tắc ngắt kết nối cầu chì điện áp thấp là gì?
Trả lời: Công tắc ngắt kết nối cầu chì điện áp thấp là một thiết bị điện kết hợp chức năng bảo vệ của cầu chì với khả năng chuyển mạch của công tắc ngắt kết nối. Nó cung cấp sự cách ly an toàn để bảo trì và ngắt dòng điện sự cố để bảo vệ mạch và thiết bị.
Hỏi: Công tắc cầu chì điện áp thấp có thể ngắt kết nối dòng điện trực tiếp không?
Trả lời: Không. Công tắc dao trong công tắc ngắt kết nối hợp nhất được thiết kế để chỉ hoạt động khi mạch không có dòng tải. Nó không bao giờ nên được sử dụng để làm gián đoạn dòng điện hoạt động bình thường. Tuy nhiên, phần tử cầu chì sẽ hoạt động tự động trong điều kiện có lỗi.
Hỏi: Các ứng dụng chính của việc chuyển mạch cầu chì điện áp thấp là gì?
Trả lời: Công tắc ngắt kết nối cầu chì điện áp thấp thường được sử dụng trong các bảng phân phối điện áp thấp, trung tâm điều khiển động cơ, hệ thống HVAC và máy móc công nghiệp. Chúng cung cấp cả cách ly an toàn và bảo vệ quá dòng trong các hệ thống này.
