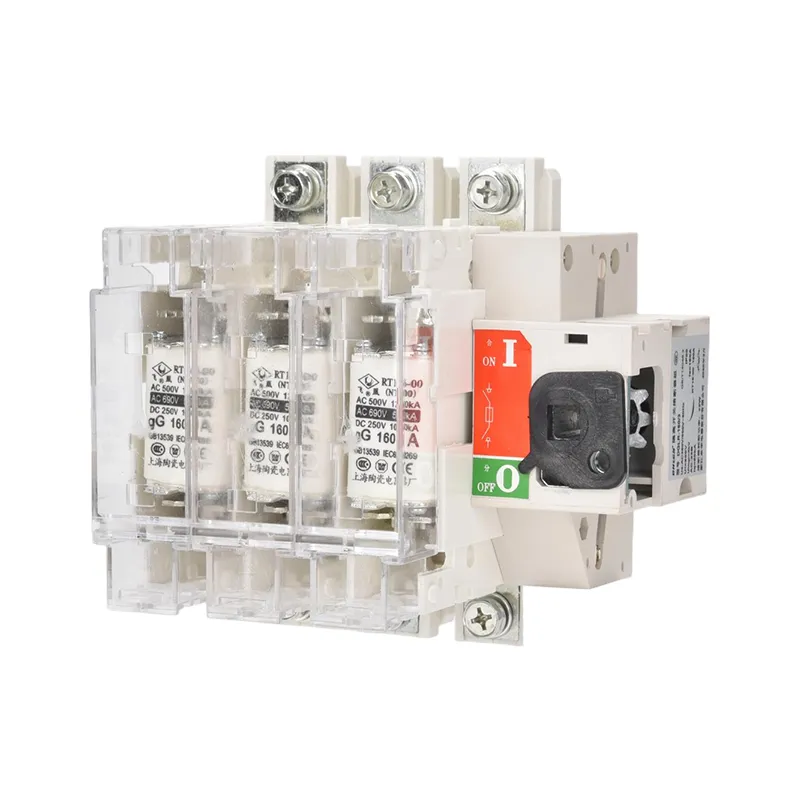

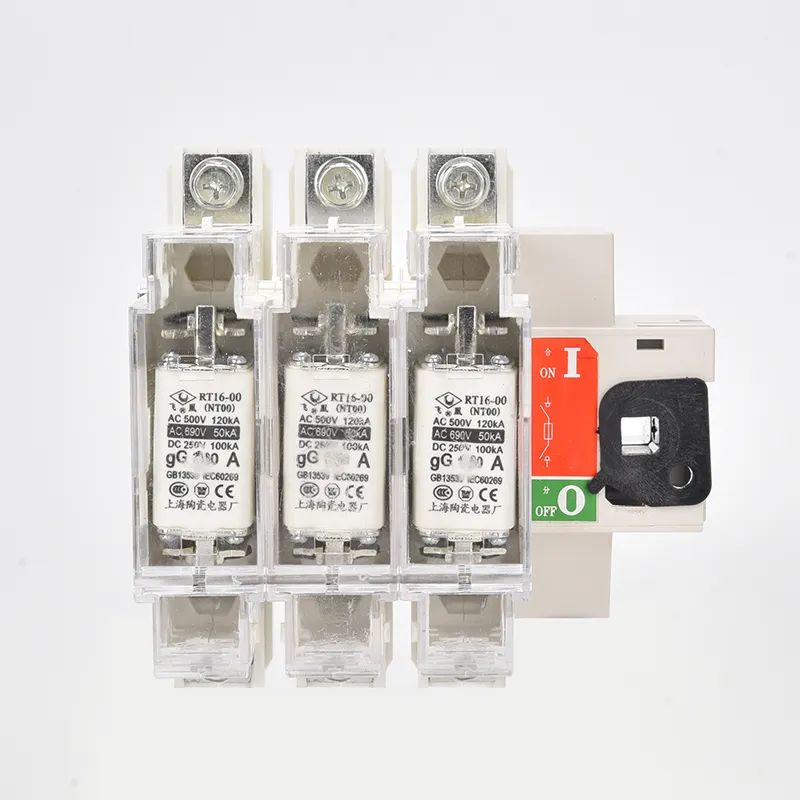

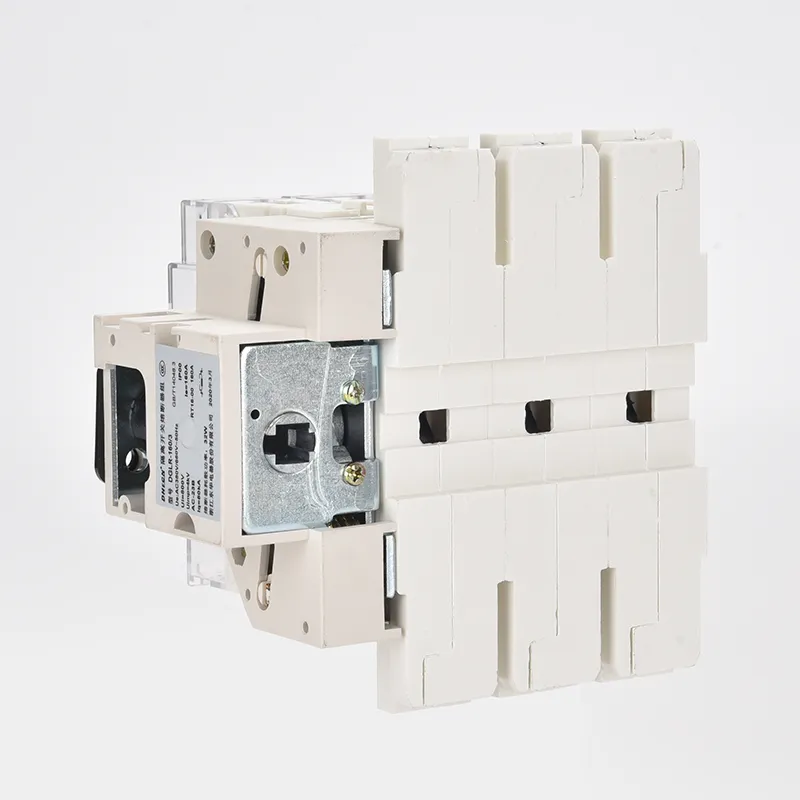

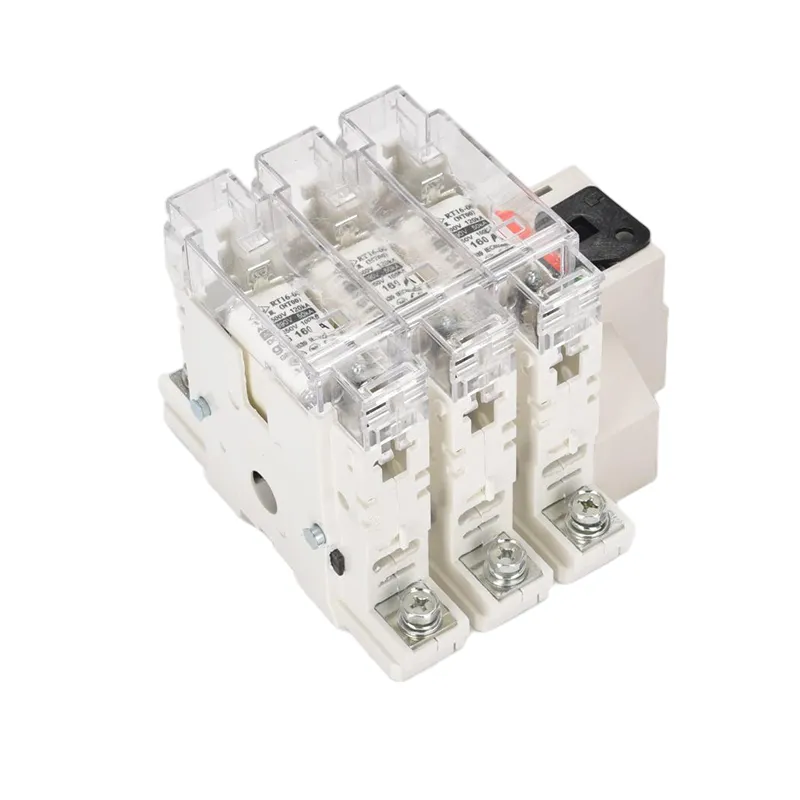

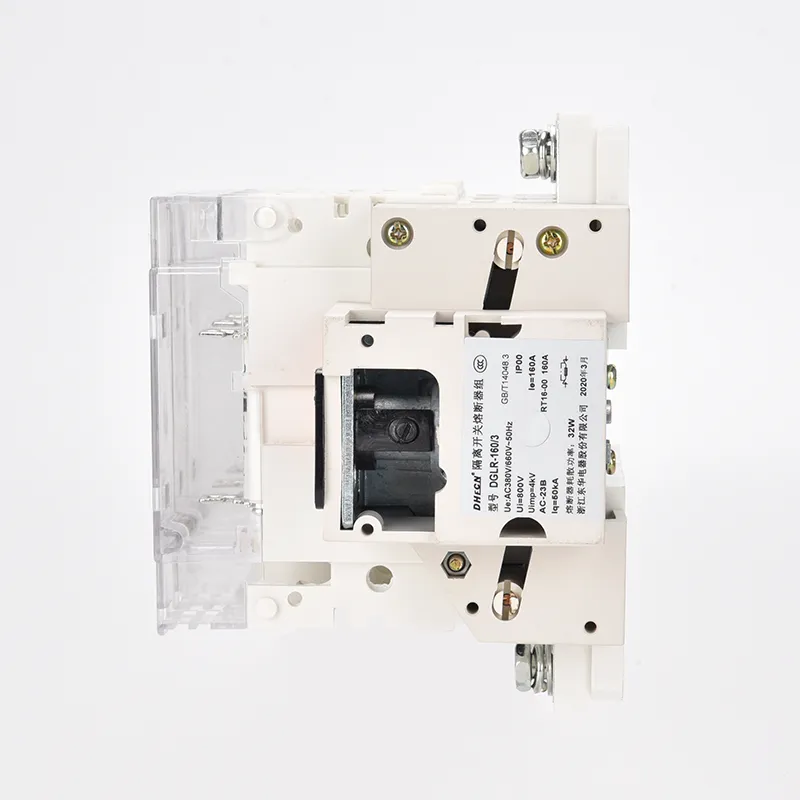

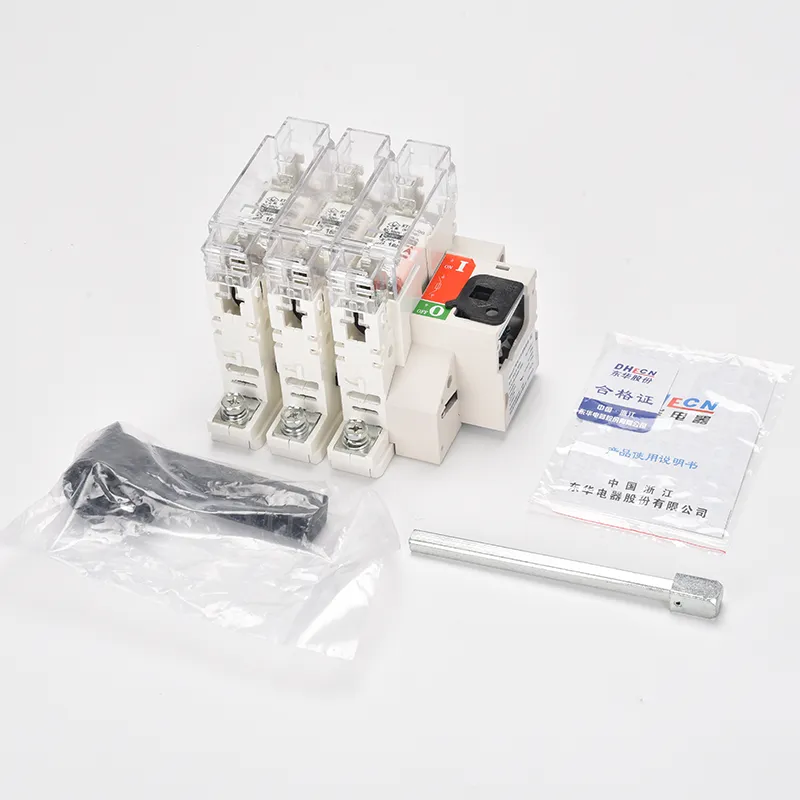

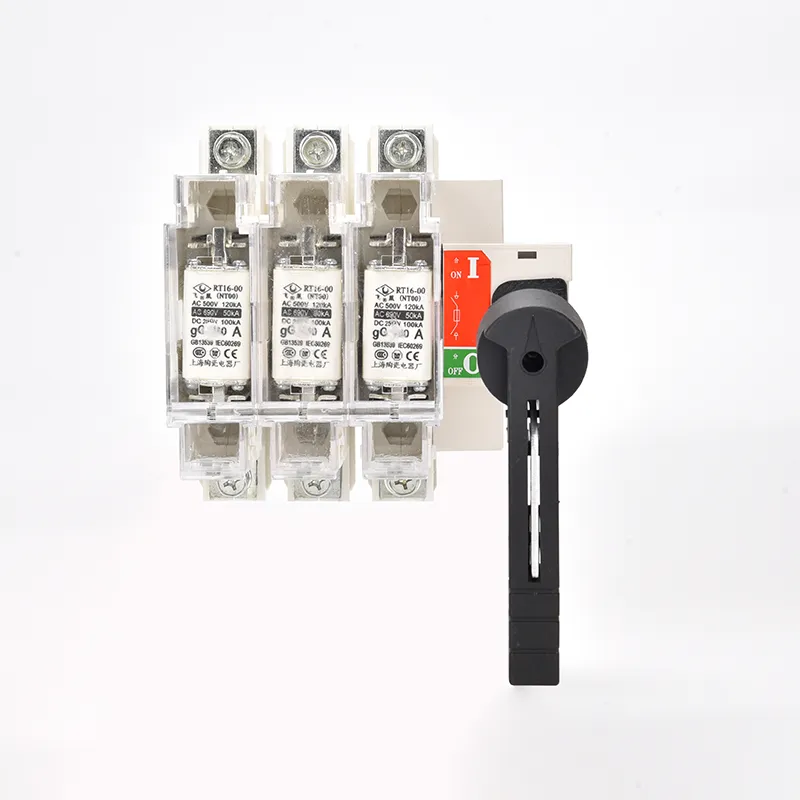

Công tắc ngắt kết nối hợp nhất 480 volt 3 pha 400 amp đóng một vai trò quan trọng trong các mạch điện. Bằng cách kết hợp các chức năng của cầu chì và công tắc dao, nó mang lại cả khả năng bảo vệ và vận hành thuận tiện. Nhờ thiết kế cơ học độc đáo và hoạt động chính xác, công tắc cầu chì 480 volt 3 pha 400 amp đã trở thành một thành phần không thể thiếu trong các hệ thống điện hiện đại.
1. Trong quá trình hoạt động bình thường, công tắc ngắt kết nối sẽ điều khiển việc kết nối và ngắt kết nối nguồn, đảm bảo tính liên tục của mạch điện. Khi cần bảo trì, công tắc ngắt kết nối hợp nhất cung cấp điểm ngắt kết nối vật lý rõ ràng, bảo vệ an toàn cho nhân viên và thiết bị.
2. Trong trường hợp quá tải hoặc ngắn mạch, phần tử cầu chì bên trong công tắc sẽ tan chảy nhanh chóng, làm gián đoạn dòng điện sự cố và bảo vệ cả mạch và các thiết bị được kết nối khỏi bị hư hỏng.
| Khung hiện tại A | Dòng điện định mức của cầu chì (A) | Chế độ cầu chì |
| 63 | 10,20,30,40,50,63 | 00C |
| 160 | 63,80,100,125,160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300,315,400 | 2 |
| 630 | 400,500,630 | 3 |
loại mặt trước
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20～30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28～30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28～30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28～30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28～30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28～30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28～30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
loại bên cạnh
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | ||||||||||||||||
| GLR-63～400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| Kiểu | Kích thước của cầu chì | Kích thước khung và kích thước lắp đặt | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
1. Trước khi đưa vào sử dụng bình thường, công tắc ngắt kết nối hợp nhất 480 volt 3 pha 400 amp phải được gắn ở vị trí thẳng đứng và phải tháo tấm che.
2. Để đảm bảo khả năng ngắt ngắn mạch thích hợp và hiệu suất giới hạn dòng điện, công tắc ngắt kết nối hợp nhất 480 volt 3 pha 400 amp phải được lắp cầu chì có định mức chính xác.
3. Khi thay thế cầu chì, trước tiên phải ngắt kết nối mạch tải và mở hoặc tháo nắp công tắc ngắt kết nối. Sau đó, cầu chì có thể được nhả ra bằng cách ấn nhẹ vào kẹp lò xo bên dưới tấm giữ. Cầu chì mới được lắp đặt bằng cách trượt cầu chì xuống dọc theo khe dẫn hướng vào đúng vị trí.
4. Mặc dù buồng hồ quang có thể được lắp vào hoặc rút ra dễ dàng khỏi ổ cắm phía trên nhưng nên tránh việc tháo ra khi không cần thiết. Trong quá trình lắp đặt, cần xử lý cẩn thận và lắp từ từ cho đến khi vào đúng vị trí.
5. Để giữ cho các điểm tiếp xúc của công tắc ngắt kết nối hợp nhất 480 volt 3 pha 400 amp ở tình trạng tốt, cần phải kiểm tra và làm sạch thường xuyên bụi, dầu hoặc các chất cặn khác. Ngoài ra, nên bôi trơn định kỳ cho các bộ phận chuyển động của cơ cấu vận hành để duy trì hoạt động trơn tru và kéo dài tuổi thọ.
