Để hiểu rõ hơn về công tắc ngắt kết nối không hợp nhất 3 pha 200 amp, chúng tôi có thể giới thiệu công tắc ngắt kết nối không hợp nhất từ chức năng trong hệ thống điện. Nó có thể được hiển thị như dưới đây:
1.Cách ly nguồn: Trong quá trình kiểm tra hoặc bảo trì thiết bị điện, việc mở công tắc ngắt kết nối không hợp nhất 3 pha 200 amp sẽ tách hoàn toàn thiết bị đang bảo trì khỏi các bộ phận mang điện, tạo ra điểm đứt có thể nhìn thấy và đảm bảo an toàn cho nhân viên.
2.Hoạt động chuyển mạch: Trong vận hành hệ thống điện, các công tắc ngắt kết nối không hợp nhất 3 pha 200 amp hoạt động phối hợp với cầu dao để thay đổi cấu hình vận hành của mạch—ví dụ: chuyển thanh cái hoặc thay đổi tuyến cung cấp: cho phép điều khiển hệ thống linh hoạt.
3. Tạo và ngắt dòng điện nhỏ: Công tắc ngắt kết nối không hợp nhất 3 pha 200 amp có thể kết nối trực tiếp hoặc ngắt kết nối các mạch dòng điện nhỏ như đường dây ngắn không tải, máy biến điện áp và thiết bị chống sét mà không cần vận hành cầu dao, từ đó đơn giản hóa các hoạt động thông thường.
4.Phối hợp với các thiết bị bảo vệ: Khi xảy ra lỗi, công tắc ngắt kết nối không hợp nhất 3 pha 200 amp sẽ cách ly phần bị lỗi sau khi cầu dao ngắt mạch, ngăn ngừa sự mở rộng của lỗi và hỗ trợ hệ thống vận hành ổn định.
| thứ (A) | 125A | 160A | 200A | 250A | 315A | 400A | 500A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | 4000A |
| ui(V) | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Độ bền điện môi (V) | 5000 | 5000 | 5000 | 5000 | 8000 | 8000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Uimp (KV) | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Dòng điện làm việc le(A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V AC21B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 400V AC22B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 2500 | 2500 |
| 400V AC23B | 125 | 160 | 200 | 250 | 315 | 340 | 425 | 500 | 800 | 1000 | 1250 | 1250 | 1250 | 1250 | 1250 |
| 750V AC21B | 125 | 160 | 160 | 200 | 315 | 400 | 400 | 500 | 1000 | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 750V AC22B | 125 | 160 | 160 | 160 | 315 | 315 | 315 | 315 | 800 | 800 | 800 | 2000 | 2000 | 2000 | 2000 |
| 750V AC23B | 80 | 80 | 100 | 125 | 125 | 125 | 125 | 125 | 400 | 400 | 500 | 1000 | 1000 | 1000 | 1000 |
| 220V DC21 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
|
|
|
|
|
|
|
| 220V DC22 | 125 | 160 | 200 | 250 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 220V DC23 | 125 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| 440V DC21 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC22 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC23 | 100 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| Công suất động cơ (KW) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V | 63 | 80 | 100 | 132 | 160 | 220 | 280 | 315 | 560 | 560 | 560 | 710 | 710 | 710 | 710 |
| 750V | 75 | 75 | 90 | 110 | 185 | 185 | 185 | 185 | 475 | 475 | 475 | 750 | 750 | 750 | 750 |
| lcw (KA Rms,0,1S/1,0S) | 20/10 | 20/10 | 30/12 | 30/12 | 45/20 | 45/20 | 50/25 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 |
| Năng lực tạo ra và phá vỡ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| lcn(A Rms) AC23B 400V | 1250 | 1250 | 2000 | 2000 | 3150 | 4000 | 4000 | 4000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| lcm(A Rms) AC23B 400V | 1000 | 1000 | 1600 | 1600 | 2500 | 3200 | 3200 | 3200 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| lcm(Giá trị đỉnh KA) | 12 | 12 | 17 | 17 | 30 | 30 | 40 | 40 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Tuổi thọ cơ khí (lần) | 10000 | 10000 | 10000 | 10000 | 5500 | 5500 | 5500 | 5500 | 4000 | 4000 | 3000 | 2500 | 2500 | 2500 | 2500 |
| Tuổi thọ điện (lần) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ue=660V Dòng điện định mức |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| COS∮＝0.95 AC21B | 1500 | 1500 | 1500 | 1500 | 750 | 750 | 750 | 750 | 600 | 600 | 450 | 400 | 400 | 350 | 350 |
| COS∮＝0.65 AC22B | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | 400 | 400 | 300 | 200 | 200 | 200 | 200 |
| COS∮＝0.35 AC23B | 500 | 500 | 500 | 500 | 250 | 250 | 250 | 250 | 200 | 200 | 150 | 100 | 100 | 100 | 100 |
| Trọng lượng (kg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3 cực | 1 | 1 | 2 | 2 | 3.5 | 3.5 | 4 | 4 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | 90 |
| 4 cực | 1.5 | 1.5 | 2.5 | 2.5 | 4 | 4 | 4.5 | 4.5 | 13 | 13 | 20 | 40 | 40 | 49 | 102 |
| Mô-men xoắn vận hành (Nm) | 6.5 | 6.5 | 10 | 10 | 14.5 | 14.5 | 14.5 | 14.5 | 27 | 27 | 27 | 60 | 60 | 60 | 110 |

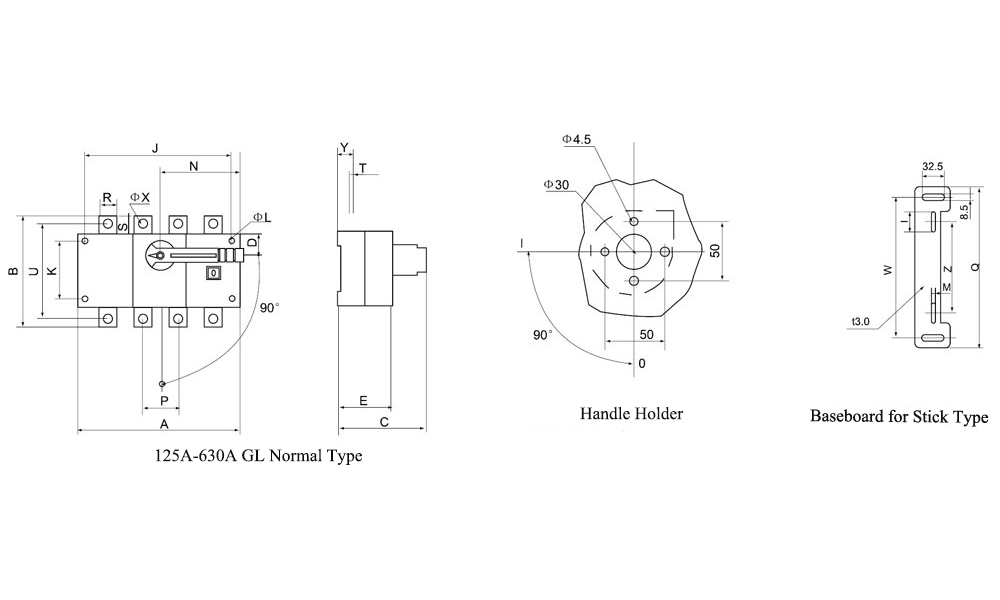

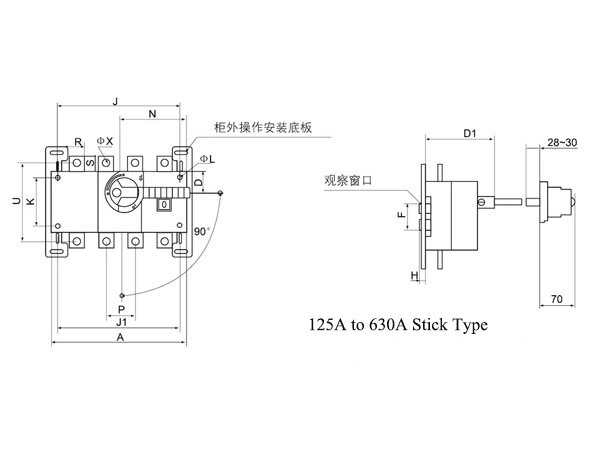

| Kiểu | Kích thước khung và kích thước lắp đặt | |||||||||||||||||||
| GL-125～630A | A | B | C | D | D1 | E | φL | J | J1 | K | N | P | R | S | T | U | φX | Y | F | H |
| 125A-160A/3 | 140 | 135 | 125 | 27 | 92 | 73 | 6 | 120 | 120 | 65 | 85 | 36 | 20 | 25 | 4 | 115 | 9 | 25 | 59 | 10 |
| 125A-160A/4 | 170 | 135 | 125 | 27 | 92 | 73 | 6 | 150 | 150 | 65 | 85 | 36 | 20 | 25 | 4 | 115 | 9 | 25 | 59 | 10 |
| 200A-250A/3 | 180 | 170 | 138 | 35 | 98 | 86 | 6 | 160 | 160 | 90 | 115 | 50 | 25 | 30 | 4 | 140 | 11 | 25 | 76 | 15 |
| 200A-250A/4 | 230 | 170 | 138 | 35 | 98 | 86 | 6 | 210 | 210 | 90 | 115 | 50 | 25 | 30 | 4 | 140 | 11 | 25 | 76 | 15 |
| 315A-400A/3 | 230 | 240 | 165 | 50 | 135 | 110 | 7 | 210 | 210 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| 315A-400A/4 | 290 | 240 | 165 | 50 | 135 | 110 | 7 | 275 | 275 | 140 | 145 | 65 | 32 | 40 | 5 | 206 | 11 | 37 | 94 | 20 |
| 500A-630A/3 | 230 | 260 | 165 | 50 | 135 | 110 | 7 | 210 | 210 | 140 | 145 | 65 | 40 | 50 | 6 | 220 | 13 | 37 | 94 | 20 |
| 500A-630A/4 | 290 | 260 | 165 | 50 | 135 | 110 | 7 | 275 | 275 | 140 | 145 | 65 | 40 | 50 | 6 | 220 | 13 | 37 | 94 | 20 |
| Kiểu | Kích cỡ | ||||
| GL-125～630A | I | M | Z | W | Q |
| 125A | 55 | 5.5 | 85 | 190 | 218 |
| 160A | 55 | 5.5 | 85 | 190 | 218 |
| 200A | 55 | 5.5 | 85 | 190 | 218 |
| 250A | 55 | 5.5 | 85 | 190 | 218 |
| 315A | 60 | 6.5 | 130 | 240 | 270 |
| 400A | 60 | 6.5 | 130 | 240 | 270 |
| 500A | 60 | 6.5 | 130 | 240 | 270 |
| 630A | 60 | 6.5 | 130 | 240 | 270 |

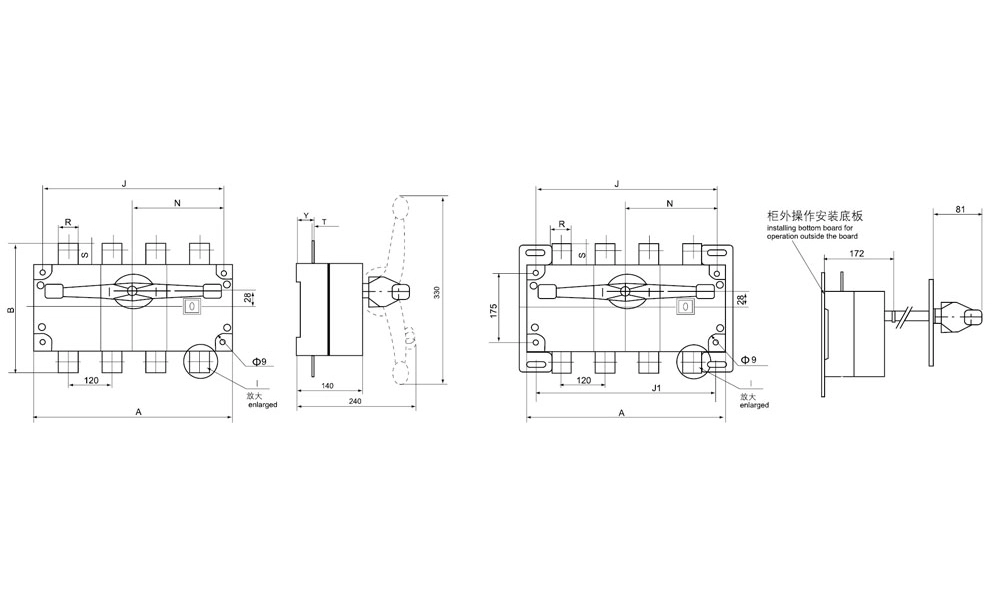

| Kiểu | Kích thước khung và kích thước lắp đặt | ||||||||
| GL-1000～4000A | A | B | J | J1 | N | R | S | T | Y |
| 1000-1250A/3 | 378 | 312 | 355 | 355 | 186 | 60 | 56 | 8 | 48 |
| 1000-1250A/4 | 492 | 312 | 470 | 470 | 248 | 60 | 56 | 8 | 48 |
| 1600A/3 | 378 | 338 | 355 | 355 | 186 | 80 | 69 | 8 | 49 |
| 1600A/4 | 492 | 338 | 470 | 470 | 248 | 80 | 69 | 10 | 49 |
| 2000-2500A/3 | 378 | 455 | 355 | 355 | 186 | 80 | 127 | 10 | 78.5 |
| 2000-2500A/4 | 492 | 455 | 470 | 470 | 248 | 80 | 127 | 10 | 78.5 |
| 3150-4000A/3 | 378 | 514 | 355 | 355 | 186 | 120 | 157 | 12 | 78.5 |
| 3150-4000A/4 | 492 | 514 | 470 | 470 | 248 | 120 | 157 | 12 | 78.5 |
Hỏi: Chức năng chính của công tắc ngắt kết nối không hợp nhất 3 pha 200A là gì?
Trả lời: công tắc ngắt kết nối không hợp nhất 3 pha 200A cung cấp phương tiện cách ly nguồn điện khỏi thiết bị hoặc mạch điện theo cách thủ công để bảo trì và an toàn. Không giống như công tắc hợp nhất, nó không bao gồm bảo vệ quá dòng—nó chỉ đơn giản là mở và đóng mạch.
Hỏi: Công tắc ngắt kết nối không hợp nhất 3 pha 200A thường được sử dụng trong loại ứng dụng nào?
Trả lời: Ngắt kết nối không có cầu chì thường được lắp đặt khi bảo vệ quá dòng đã được cung cấp bởi cầu dao hoặc cầu chì ngược dòng. Chúng thường được sử dụng làm thiết bị cách ly cục bộ cho các thiết bị HVAC, động cơ, máy công cụ hoặc bảng phân phối.
Hỏi: Tại sao chọn định mức 200 amp?
Trả lời: Định mức 200A phù hợp với các hệ thống có dòng tải liên tục tối đa không vượt quá 200 amps. Đánh giá này thường được sử dụng trong các cơ sở công nghiệp nhẹ và thương mại cỡ trung bình, nơi các mạch nhánh hoặc tải riêng lẻ cần được cách ly an toàn.
Câu hỏi: Công tắc ngắt kết nối không hợp nhất 3 pha 200A có mức điện áp nào?
Trả lời: Hầu hết các thiết bị ngắt kết nối không hợp nhất 3 pha 200A đều có điện áp định mức lên tới 600 volt AC, trong đó 240V và 480V là phổ biến nhất. Luôn xác minh rằng định mức của thiết bị phù hợp hoặc vượt quá điện áp hệ thống.
