Công tắc ngắt kết nối 3 pha 480v 400 amp phải mang dòng điện định mức AC 400 amp ba pha ở vị trí đóng. Nó có thiết kế đơn giản và nhỏ gọn về cấu trúc, được áp dụng rộng rãi trong trạm biến áp và bảng điện nhỏ gọn. Tính năng chính của công tắc ngắt 3 pha 480v 400 amp là không có khả năng dập hồ quang và không hoạt động tải.
Công tắc ngắt kết nối 3 pha 480v 400 amp cung cấp khả năng ngắt kết nối rõ ràng và đáng tin cậy để đảm bảo bảo vệ người vận hành trong quá trình bảo trì. Chức năng của công tắc ngắt 3 pha 480v 400 amp là ngắt dòng điện trong môi trường không tải. Nghĩa là, công tắc ngắt kết nối 3 pha 480v 400 amp phải đóng trước cầu dao và ngắt sau cầu dao trong hệ thống phân phối điện.
| thứ (A) | 125A | 160A | 200A | 250A | 315A | 400A | 500A | 630A | 1000A | 1250A | 1600A | 2000A | 2500A | 3150A | 4000A |
| ui(V) | 750 | 750 | 750 | 750 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Độ bền điện môi (V) | 5000 | 5000 | 5000 | 5000 | 8000 | 8000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| Uimp (KV) | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Dòng điện làm việc le(A) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V AC21B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 400V AC22B | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 2500 | 2500 |
| 400V AC23B | 125 | 160 | 200 | 250 | 315 | 340 | 425 | 500 | 800 | 1000 | 1250 | 1250 | 1250 | 1250 | 1250 |
| 750V AC21B | 125 | 160 | 160 | 200 | 315 | 400 | 400 | 500 | 1000 | 1000 | 1600 | 2000 | 2500 | 3150 | 4000 |
| 750V AC22B | 125 | 160 | 160 | 160 | 315 | 315 | 315 | 315 | 800 | 800 | 800 | 2000 | 2000 | 2000 | 2000 |
| 750V AC23B | 80 | 80 | 100 | 125 | 125 | 125 | 125 | 125 | 400 | 400 | 500 | 1000 | 1000 | 1000 | 1000 |
| 220V DC21 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 |
|
|
|
|
|
|
|
| 220V DC22 | 125 | 160 | 200 | 250 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 220V DC23 | 125 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| 440V DC21 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC22 | 100 | 125 | 160 | 200 | 315 | 400 | 400 | 500 |
|
|
|
|
|
|
|
| 440V DC23 | 100 | 125 | 160 | 200 |
|
|
|
|
|
|
|
|
|
|
|
| Công suất động cơ (KW) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 400V | 63 | 80 | 100 | 132 | 160 | 220 | 280 | 315 | 560 | 560 | 560 | 710 | 710 | 710 | 710 |
| 750V | 75 | 75 | 90 | 110 | 185 | 185 | 185 | 185 | 475 | 475 | 475 | 750 | 750 | 750 | 750 |
| lcw (KA Rms,0,1S/1,0S) | 20/10 | 20/10 | 30/12 | 30/12 | 45/20 | 45/20 | 50/25 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 | 90/50 |
| Năng lực tạo ra và phá vỡ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| lcn(A Rms) AC23B 400V | 1250 | 1250 | 2000 | 2000 | 3150 | 4000 | 4000 | 4000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 |
| lcm(A Rms) AC23B 400V | 1000 | 1000 | 1600 | 1600 | 2500 | 3200 | 3200 | 3200 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| lcm(Giá trị đỉnh KA) | 12 | 12 | 17 | 17 | 30 | 30 | 40 | 40 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Tuổi thọ cơ khí (lần) | 10000 | 10000 | 10000 | 10000 | 5500 | 5500 | 5500 | 5500 | 4000 | 4000 | 3000 | 2500 | 2500 | 2500 | 2500 |
| Tuổi thọ điện (lần) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Ue=660V Tập tin dòng điện định mức |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| COS∮＝0.95 AC21B | 1500 | 1500 | 1500 | 1500 | 750 | 750 | 750 | 750 | 600 | 600 | 450 | 400 | 400 | 350 | 350 |
| COS∮＝0.65 AC22B | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 | 400 | 400 | 300 | 200 | 200 | 200 | 200 |
| COS∮＝0.35 AC23B | 500 | 500 | 500 | 500 | 250 | 250 | 250 | 250 | 200 | 200 | 150 | 100 | 100 | 100 | 100 |
| Trọng lượng (kg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3 cực | 1 | 1 | 2 | 2 | 3.5 | 3.5 | 4 | 4 | 10.5 | 10.5 | 16 | 31 | 31 | 42 | 90 |
| 4 cực | 1.5 | 1.5 | 2.5 | 2.5 | 4 | 4 | 4.5 | 4.5 | 13 | 13 | 20 | 40 | 40 | 49 | 102 |
| Mô-men xoắn vận hành (Nm) | 6.5 | 6.5 | 10 | 10 | 14.5 | 14.5 | 14.5 | 14.5 | 27 | 27 | 27 | 60 | 60 | 60 | 110 |

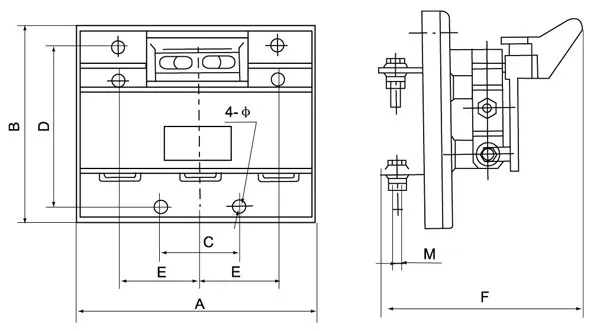

Loại vắt phía trước
| Dòng điện định mức (A) | Kích thước khung hình (mm) | Kích thước lắp đặt（mm) | ||||||
| A | B | E | F | M | C | D | φ | |
| 200 | 190 | 170 | 70 | 155 | M8 | 70 | 140 | φ7 |
| 400 | 220 | 220 | 80 | 170 | M12 | 80 | 190 | φ7 |
| 630 | 270 | 300 | 100 | 170 | M16 | 100 | 140 | φ9 |
| 1000 | 320 | 320 | 120 | 195 | 2-M12 | 120 | 140 | φ10 |
| 1600 | 360 | 360 | 130 | 215 | 4-M12 | 130 | 140 | φ11 |

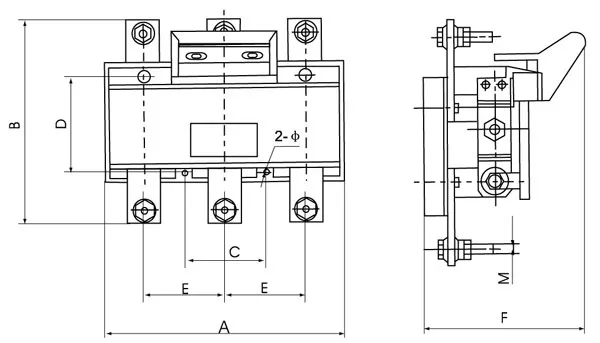

Loại vắt hiếm
| Dòng điện định mức (A) | Kích thước khung hình (mm) | Kích thước lắp đặt（mm) | ||||||
| A | B | E | F | M | C | D | φ | |
| 200 | 190 | 170 | 70 | 205 | M8 | 70 | 160 | φ7 |
| 400 | 220 | 220 | 80 | 220 | M12 | 80 | 190 | φ7 |
| 630 | 270 | 300 | 100 | 220 | M16 | 100 | 220 | φ9 |
| 1000 | 340 | 310 | 120 | 300 | 2-M12 | 120 | 260 | φ10 |
| 1600 | 380 | 340 | 130 | 300 | 4-M12 | 130 | 300 | φ11 |
Hỏi: Mục đích chính của công tắc ngắt kết nối 3 pha 480v 400 amp là gì?
Trả lời: Công tắc ngắt kết nối 3 pha 480v 400 amp cung cấp một cách an toàn để cách ly nguồn điện trước khi bảo trì thiết bị điện. Ở điện áp 480 volt và 400 amps, loại công tắc này thường được sử dụng trong các ứng dụng thương mại và công nghiệp để cắt điện cho động cơ, hệ thống HVAC, máy móc hoặc bảng phân phối.
Câu hỏi: Làm cách nào để biết liệu 400 amps có phải là mức đánh giá phù hợp cho ứng dụng của tôi hay không?
Trả lời: Bạn nên điều chỉnh kích thước công tắc dựa trên dòng điện tối đa mà hệ thống của bạn yêu cầu. Công tắc 400A phù hợp khi tải hoặc bảng điều khiển được kết nối được thiết kế để xử lý dòng điện lên đến 400 amps. Luôn kiểm tra cả yêu cầu về dòng điện hoạt động liên tục và dòng điện ngắn mạch trước khi lựa chọn.
Hỏi: Sự khác biệt giữa công tắc ngắt kết nối dễ nóng chảy và không nóng chảy là gì?
A: Cầu chì: Bao gồm cầu chì để bảo vệ quá dòng. Điều này cung cấp cả phương tiện ngắt kết nối và bảo vệ mạch.
Không nóng chảy: Chỉ cách ly nguồn điện nhưng không bảo vệ. Chọn cầu chì nếu bạn cần bảo vệ tích hợp; không thể nóng chảy nếu việc bảo vệ đã được xử lý bởi các bộ ngắt ngược dòng.
