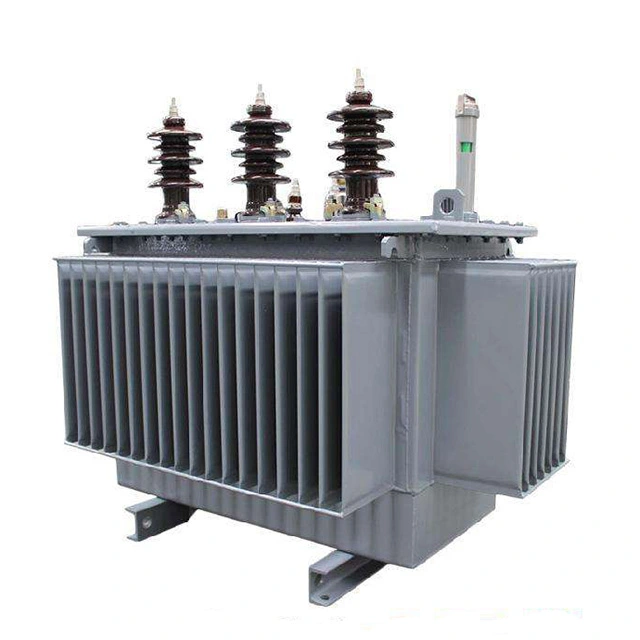

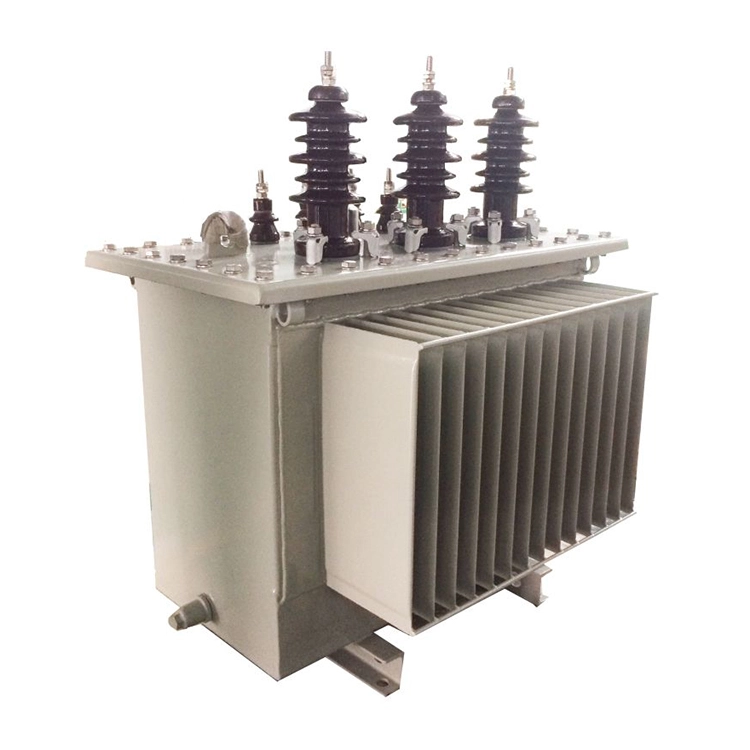

Máy biến áp tăng áp 3 pha 80kva 415v lên 11kv

Máy biến áp điện tăng áp 3 pha 80kva 415v đến 11kv nhận dòng điện xoay chiều điện áp thấp 415V qua cuộn sơ cấp. Từ trường được tập trung và hướng từ cuộn sơ cấp đến cuộn thứ cấp thông qua lõi sắt nhiều lớp, và dòng điện xoay chiều điện áp cao 11kV được phát ra với tổn thất tương đối thấp.

Máy biến áp tăng áp 3 pha 80kva 415v đến 11kv chủ yếu được sử dụng để truyền tải điện đường dài, kết nối lưới điện quang điện/điện gió và cung cấp điện cao áp công nghiệp. Các loại phổ biến bao gồm cuộn dây ngâm trong dầu, cuộn dây bằng đồng và kết nối Dyn11, tuân thủ tiêu chuẩn IEC 60076/GB 1094.

Thông số kỹ thuật:

Những loại thử nghiệm nào cần được tiến hành trong quá trình vận hành máy biến áp tăng áp 3 pha 80kva 415v đến 11kv?

Để đảm bảo máy biến áp làm việc bình thường, cần thực hiện các thử nghiệm sau thường xuyên:

(1) Kiểm tra nhiệt độ. Trạng thái hoạt động của máy biến áp có bình thường hay không và mức nhiệt độ là rất quan trọng. Theo quy định, nhiệt độ dầu lớp trên không được vượt quá 85°C (mức tăng nhiệt độ không được vượt quá 55°C). Thông thường, máy biến áp được trang bị các thiết bị đo nhiệt độ chuyên dụng.

(2) Kiểm tra tải. Để nâng cao hiệu suất sử dụng của máy biến áp tăng áp 3 pha 80kva 415v lên 11kv và giảm tổn thất điện năng, cần xác định công suất cấp điện thực tế mà máy biến áp có thể chịu được trong quá trình vận hành. Công việc đo lường thường được thực hiện trong thời gian tiêu thụ điện cao điểm của mỗi mùa và được đo trực tiếp bằng ampe kế. Giá trị hiện tại phải bằng 70 đến 80% dòng điện định mức của máy biến áp. Nếu vượt quá phạm vi này, điều đó cho thấy quá tải và cần được điều chỉnh ngay lập tức.

(3) Kiểm tra điện áp. Phạm vi biến đổi điện áp phải nằm trong khoảng ± 5% điện áp định mức. Nếu vượt quá phạm vi này, nên sử dụng bộ chuyển đổi vòi để điều chỉnh nhằm đưa điện áp vào trong phạm vi chỉ định. Nói chung, điện áp đầu cực của cuộn dây thứ cấp và điện áp đầu cuối của người dùng cuối được đo bằng vôn kế.

(4) Kiểm tra điện trở cách điện. Để giữ cho máy biến áp tăng áp 3 pha 80kva 415v đến 11kv ở trạng thái hoạt động bình thường, phải tiến hành kiểm tra điện trở cách điện để ngăn ngừa sự cố và lão hóa cách điện. Trong quá trình thử nghiệm, hãy thử dừng hoạt động của máy biến áp và sử dụng megom kế để đo giá trị điện trở cách điện của máy biến áp. Điện trở đo được không được nhỏ hơn 70% giá trị đo được trước đó. Khi chọn megom kế, cuộn dây điện áp thấp có thể sử dụng mức điện áp 500v.
