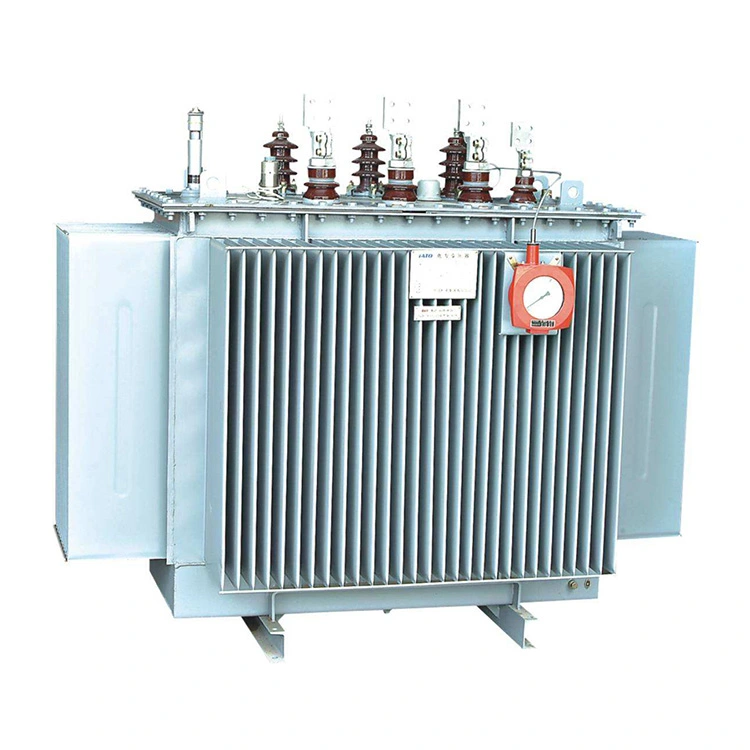

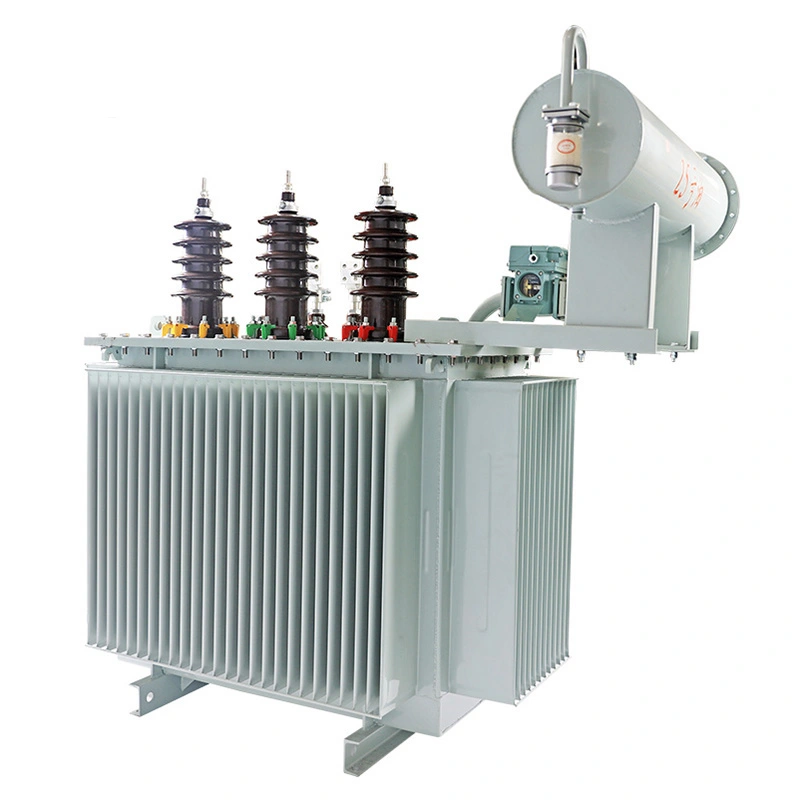

Máy biến áp phân phối 1000kva 11 đến 33kv là thiết bị điện trung thế quan trọng, được sản xuất theo tiêu chuẩn IEC 60076 và GB 1094. Nó chuyển đổi điện năng đầu vào 11kV thành đầu ra 33kV, thực hiện truyền tải năng lượng giữa các cấp điện áp, được sử dụng rộng rãi trong các khu công nghiệp, nhà máy điện, nâng cấp lưới điện nông thôn và các doanh nghiệp công nghiệp lớn.
Sử dụng nhóm vectơ YNd11, lõi thép silicon CRGO và cuộn dây bằng đồng nguyên chất, máy biến áp phân phối 1000kva từ 11 đến 33kv có mức tiêu thụ năng lượng thấp, khả năng quá tải mạnh và hiệu suất ổn định. Với khả năng điều chỉnh điện áp không tải ± 2×2,5%, nó đảm bảo đầu ra ổn định và cấu trúc kín kín phù hợp với việc lắp đặt trong nhà và ngoài trời, cung cấp nguồn điện đáng tin cậy cho nhiều tình huống khác nhau.
Máy biến áp phân phối 1000kva 11 đến 33kv chủ yếu được sử dụng trong các kịch bản tăng điện áp của lưới điện trung thế.
1. Các khu công nghiệp, doanh nghiệp công nghiệp và khai khoáng lớn: Chuyển đổi nguồn điện 11 kv do nhà máy điện tự sản xuất hoặc lấy từ lưới điện thành điện áp cao 33 kv để truyền tải điện nội bộ và cấp điện cho các thiết bị lớn.
2. Nhà máy điện, trạm biến áp: Dùng làm thiết bị tăng điện áp cho các tổ máy phát điện, chuyển đổi điện năng hạ thế do máy phát điện tạo ra thành điện áp cao thế 33 kv và đấu nối vào lưới điện trung thế.
3. Nâng cấp lưới điện nông thôn: Tăng cấp điện áp của lưới điện nông thôn, giảm tổn thất truyền tải và đảm bảo ổn định nguồn điện nông thôn.
4.Các công trường xây dựng lớn và các dự án cấp điện tạm thời: Cung cấp điện áp cao 33 kv ổn định cho các máy móc xây dựng lớn và hệ thống cấp điện tạm thời.
|
Tên mặt hàng |
Máy biến áp phân phối 1000kva 11 đến 33kv |
|
Công suất định mức |
1000kVA |
|
Tỷ lệ điện áp định mức |
11kV/33KV |
|
Tần số định mức |
50Hz |
|
Nhóm vectơ |
YNd11 |
|
Phương pháp làm mát |
ONAN |
|
Phương pháp điều chỉnh điện áp |
NLTC |
|
Phạm vi nhấn |
±2×2,5% |
|
Trở kháng mạch ngắn (Anh) |
6,5% (75oC) |
|
Không mất tải (P₀) |
S11: 1200W; S13: 800W |
|
Tổn hao tải (Pₖ, 75oC) |
S11: ≤8500W; S13: ≤7200W |
|
Không có dòng tải (I₀) |
1,0% |
|
Tỷ lệ điều chỉnh điện áp |
3,0% |
Trả lời: Máy biến áp điện phân phối 1000kva 11 đến 33kv này sử dụng cấu trúc kín hoàn toàn. Trong điều kiện hoạt động bình thường không bị rò rỉ dầu, không cần bổ sung dầu thường xuyên.
Hướng dẫn bảo trì: Lấy mẫu để kiểm tra dầu máy biến áp 1 đến 2 năm một lần và kiểm tra điện áp đánh thủng, độ ẩm và giá trị axit. Nếu mức dầu dưới thang tiêu chuẩn, màu dầu sẫm và đục, độ ẩm vượt quá tiêu chuẩn hoặc độ bền cách điện giảm, cần phải bổ sung dầu kịp thời hoặc thay dầu tổng thể. Nghiêm cấm trộn lẫn các nhãn hiệu khác nhau hoặc dầu biến áp của các nhà sản xuất khác nhau. Sau khi thay dầu, cần phải xả hết dầu để tránh lỗi xả cục bộ do bọt khí trong dầu gây ra.
Đáp: Trở kháng ngắn mạch tiêu chuẩn được đặt ở mức 6,5%. Giá trị này là cài đặt tiêu chuẩn quốc gia và tiêu chuẩn IEC cho máy biến áp phân phối 1000kva cấp 11 đến 33kv. Nó không thể được thay đổi một cách tùy tiện.
Ý nghĩa thiết kế cốt lõi nằm ở chỗ: Thứ nhất, nó hạn chế một cách hiệu quả dòng điện ngắn mạch cực đại khi xảy ra sự cố ngắn mạch lưới điện, giảm tác động của lực điện động ngắn mạch lên cuộn dây và lõi máy biến áp, đồng thời tránh các sự cố lớn như biến dạng cuộn dây và hư hỏng lõi; Thứ hai, nó phù hợp với khả năng ngắn mạch của lưới điện trung thế, đảm bảo sự phối hợp chính xác các cài đặt của thiết bị đóng cắt và rơle bảo vệ rơ le và hạ nguồn, ngăn chặn sự cố quá mức và đảm bảo sự ổn định của toàn bộ hệ thống phân phối trung áp; Thứ ba, nó kiểm soát tốc độ điều chỉnh điện áp của máy biến áp phân phối 1000kva 11 đến 33kv, tránh độ lệch điện áp quá mức khi phụ tải dao động và đảm bảo chất lượng nguồn điện đạt tiêu chuẩn.
