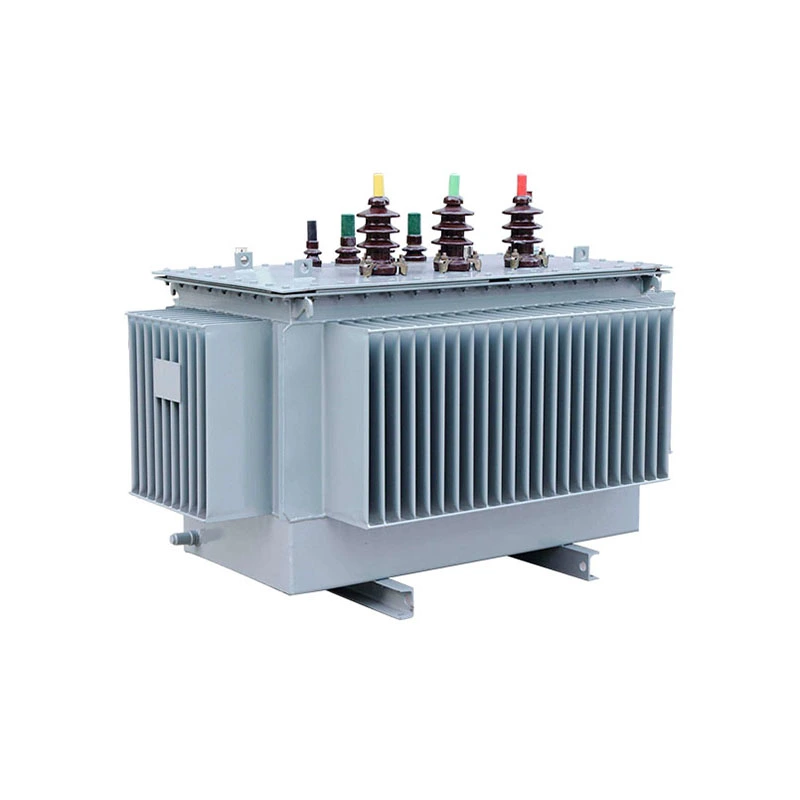

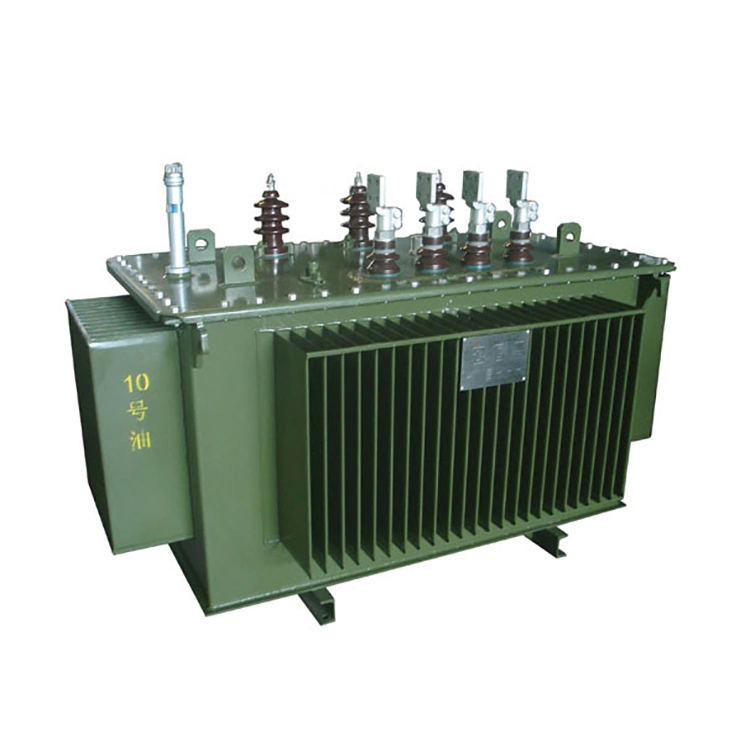

Máy biến áp hợp kim vô định hình đồng 3 pha bước lên 100kva

Máy biến áp hợp kim đồng vô định hình 3 pha nâng cấp 100kva có thể được chia thành hai loại: loại ngâm dầu và loại khô. Máy biến áp ngâm dầu áp dụng phương pháp làm mát ONAN. Trong khi máy biến áp phân phối loại khô sử dụng làm mát không khí tự nhiên hoặc làm mát không khí cưỡng bức để tản nhiệt sinh ra trong quá trình vận hành. Thông gió đầy đủ và luồng không khí êm ái là rất quan trọng đối với máy biến áp phân phối loại khô để tránh quá nhiệt và duy trì hiệu suất vận hành cao của máy biến áp.

Lõi của máy biến áp hợp kim vô định hình được làm bằng các dải hợp kim vô định hình gốc sắt. Độ dày của dải thép chỉ từ 0,02 đến 0,03 mm. Nó được sản xuất thông qua quá trình làm nguội nhanh chóng của thép nóng chảy. Các nguyên tử bên trong được sắp xếp theo kiểu vô định hình không đều, không có cấu trúc hạt của thép silicon. Điều này làm giảm đáng kể tổn thất trễ và tổn thất dòng điện xoáy từ nguồn cơ bản của vật liệu.

Nhờ thiết kế tiết kiệm năng lượng của máy biến áp hợp kim vô định hình, hiệu suất của toàn bộ hệ thống vượt xa so với các máy biến áp phân phối bằng thép silicon thông thường. Ngay cả khi thiết bị hoạt động liên tục không bị gián đoạn trong suốt cả năm, nó có thể giảm đáng kể chi phí điện vận hành và bảo trì nhờ giảm thiểu thất thoát sắt. Đây là thiết bị được ưu tiên sử dụng cho các nhà máy điện năng lượng mới được phân phối tại các cơ sở kỹ thuật ở nước ngoài.

Thông số kỹ thuật:

Câu hỏi: Khi sử dụng máy biến áp hợp kim đồng vô định hình 3 pha tăng cường 100kva, sự khác biệt đáng kể về đặc tính dòng điện từ hóa của chúng so với máy biến áp tấm thép silicon truyền thống là gì?

Đáp: So với máy biến áp tấm thép silicon truyền thống, đặc tính dòng khởi động từ hóa của máy biến áp hợp kim vô định hình cho thấy sự khác biệt đáng kể: Do mật độ từ thông bão hòa của hợp kim vô định hình thấp hơn, khoảng 1,55T, thấp hơn so với 1,75T của tấm thép silicon và từ tính dư cao hơn, khoảng 0,7 đến 0,8, đỉnh của dòng khởi động kích thích có thể đạt tới 10-15 lần dòng định mức (trong khi đối với tấm thép silicon truyền thống thì con số này là 10-15 lần). 5-8 lần). Trong khi đó, hằng số thời gian phân rã của dòng khởi động dài hơn và hàm lượng sóng hài, đặc biệt là sóng hài bậc hai, cũng tăng lên đáng kể. Những đặc điểm này làm cho máy biến áp hợp kim đồng vô định hình 100kva tăng cường 3 pha dễ bị bão hòa sâu hơn khi đóng công tắc, tạo ra dòng điện tác động cao hơn và dai dẳng hơn. Điều này không chỉ làm tăng nguy cơ ngắt mạch không chính xác của cầu dao phía nguồn và nổ cầu chì mà còn có thể gây ra hư hỏng do ứng suất cơ học đối với lõi hợp kim vô định hình nhạy cảm với va đập.

Do đó, cần có các chiến lược thiết kế và vận hành đặc biệt như đóng lựa chọn pha, điều chỉnh cài đặt bảo vệ và chọn CT có khả năng chống bão hòa mạnh hơn.
