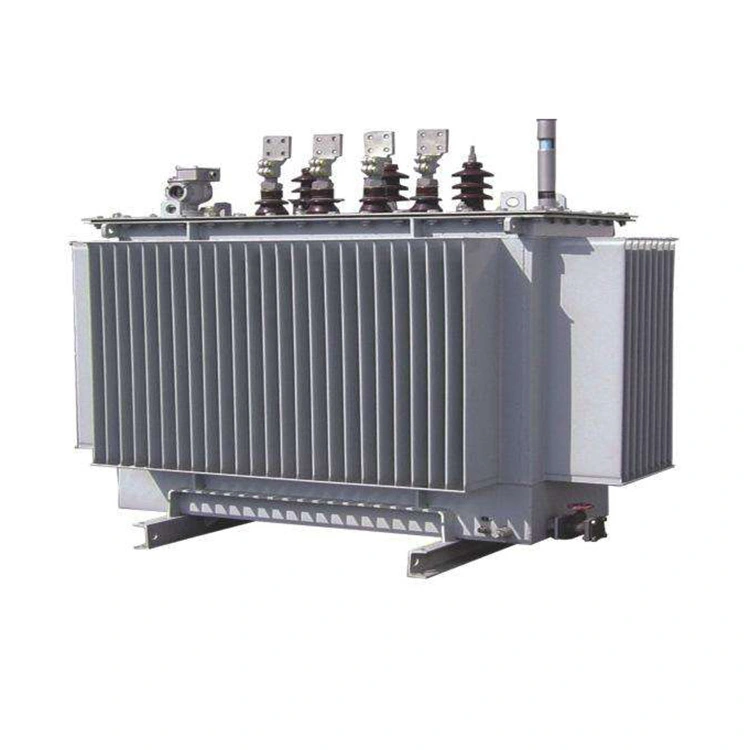

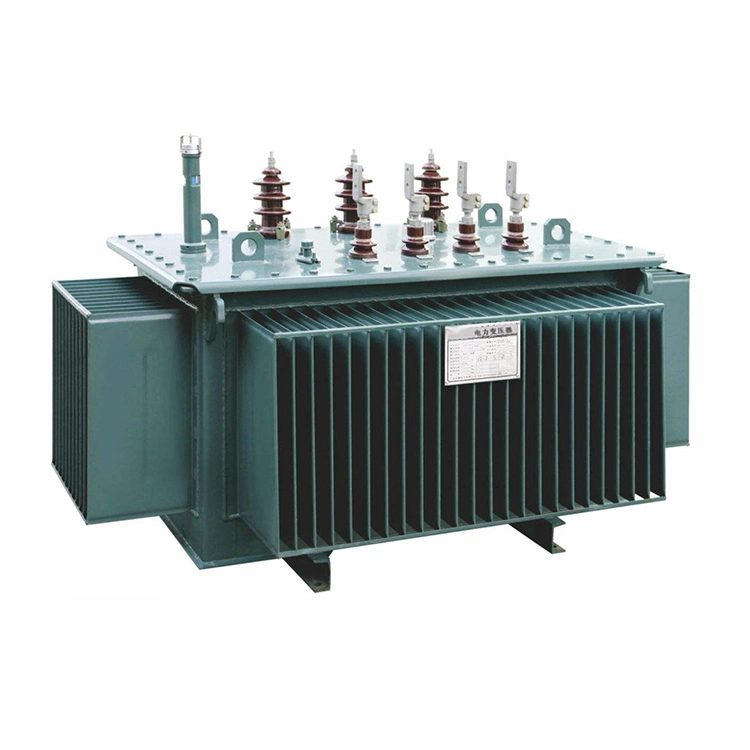

Máy biến áp ngâm dầu hợp kim vô định hình 800kva được làm bằng loại vật liệu tiết kiệm năng lượng mới. Vật liệu lõi của nó được làm bằng hợp kim vô định hình, có tính thấm từ cao và độ trễ cực thấp, có thể nâng cao đáng kể hiệu suất năng lượng không tải và tuân thủ các tiêu chuẩn GB/T 20052 hoặc IEC 60076. Và phương pháp làm mát của nó là ngâm trong dầu.
Cấu trúc kín của máy biến áp ngâm dầu hợp kim vô định hình 800kva có khả năng chống ẩm và chống ăn mòn, thích hợp cho các trạm biến áp ngoài trời hoặc trong nhà, có độ cao ≤1000m và độ tăng nhiệt độ môi trường ≤55K.
Ưu điểm lớn nhất của máy biến áp ngâm dầu hợp kim vô định hình 800kva này nằm ở mức tổn thất không tải cực thấp. Máy biến áp này có công suất khoảng 300–450W (so với tấm thép silicon khoảng 1000–1500W), thấp hơn 60 đến 75% so với máy biến áp tấm thép silicon truyền thống. Đồng thời, nó có độ ồn thấp (dưới 55 đến 60 dB), khả năng chịu quá tải mạnh, tuổi thọ cao và thường có thể sử dụng từ 25 đến 30 năm. Tuy nhiên, giá thành cao hơn (đắt hơn khoảng 20% đến 40% so với máy biến áp cùng thông số kỹ thuật dùng tấm thép silic).
Do đó, máy biến áp ngâm dầu hợp kim vô định hình 800kva phù hợp cho các tình huống phân phối điện công nghiệp, thương mại hoặc thương mại có yêu cầu về hiệu suất năng lượng cao.
|
Tên sản phẩm |
Máy biến áp ngâm dầu hợp kim vô định hình 800kva |
|
Công suất định mức |
800 kva |
|
Điện áp cao |
6 6,3 10 10,5 11 kv |
|
H.V. Phạm vi nhấn |
±2×2,5% |
|
Điện áp thấp |
0,4 kv |
|
Biểu tượng kết nối |
Dyn11 / YNyn0 |
|
Trở kháng ngắn mạch |
4,5 % |
|
Tổn thất kích thích |
380 kw |
|
Tổn thất quanh co |
7500 kw |
|
Không tải hiện tại |
0,3 % |
Hỏi: Tại sao tổn thất không tải của máy biến áp ngâm dầu hợp kim vô định hình 800kva lại thấp hơn đáng kể so với máy biến áp có cùng công suất làm bằng thép tấm silicon?
Trả lời: Thứ nhất, độ dày của dải hợp kim vô định hình chỉ từ 20 đến 30 µm, xấp xỉ 1/10 độ dày của tấm thép silicon thông thường (230 đến 350 µm). Theo mối quan hệ tổn thất dòng điện xoáy tỉ lệ với bình phương độ dày thì tổn thất dòng điện xoáy trong lõi 800 kVA giảm đi đáng kể. Đồng thời, điện trở suất của hợp kim vô định hình cao hơn khoảng 2,5 lần so với tấm thép silicon, càng làm suy yếu thêm tổn thất dòng điện tuần hoàn gây ra giữa các lớp khi từ thông thay đổi.
Thứ hai, vòng trễ hẹp và độ kháng từ thấp. Hợp kim vô định hình có cấu trúc vô định hình không có khuyết tật ranh giới hạt và khả năng chống lật miền từ là nhỏ. Độ cưỡng chế chỉ bằng 1/3 đến 1/5 so với tấm thép silicon. Điều này làm giảm đáng kể năng lượng cần thiết cho mỗi chu kỳ từ hóa và giảm đáng kể tổn thất trễ.
Thứ ba, thiết kế mật độ từ thông làm việc tương đối thấp. Đối với máy biến áp ngâm dầu bằng hợp kim vô định hình 800kva, mật độ từ thông định mức thường được đặt ở mức 1,35 đến 1,45T, thấp hơn so với mức 1,65 đến 1,75T của tấm thép silicon. Vì tổn thất sắt tỷ lệ với bình phương hoặc công suất cao hơn của mật độ từ thông, nên việc giảm mật độ từ thông một cách thích hợp có thể dẫn đến giảm đáng kể tổn thất khối lượng đơn vị.
Dựa trên các cơ chế trên, tổn thất không tải của máy biến áp ngâm dầu hợp kim vô định hình 800kva thường chỉ bằng 30% đến 40% so với máy biến áp có cùng công suất với tấm thép silicon cấp S13 hoặc S14. Nó đặc biệt thích hợp cho các tình huống phân phối điện trong đó thiết bị thường ở chế độ tải nhẹ hoặc ở chế độ chờ.
