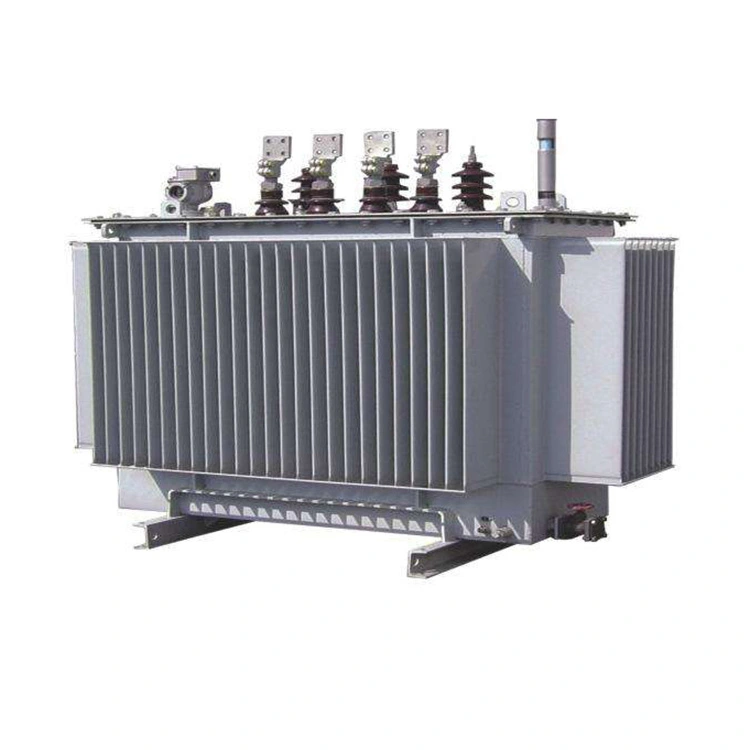

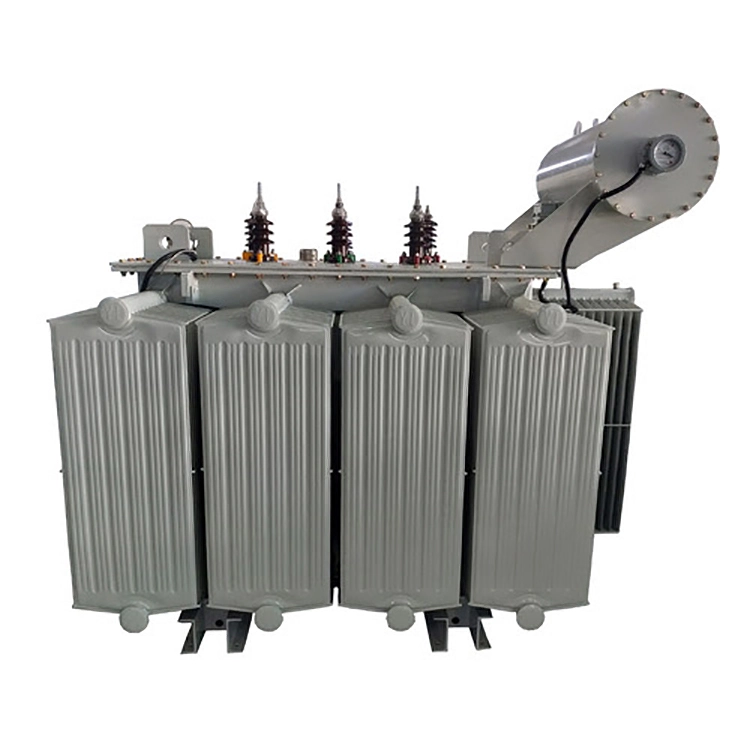

Máy biến áp lõi hợp kim vô định hình ngâm dầu 33kv 2,5 Mva

Lõi của máy biến áp lõi hợp kim vô định hình ngâm trong dầu 33kv 2,5 mva được chế tạo bằng cách cuộn dây vòng kín các dải hợp kim vô định hình gốc sắt. Cấu trúc tích hợp không có khe hở không khí nhiều lớp làm giảm đáng kể độ trễ và tổn thất dòng điện xoáy. So với lõi thép silicon truyền thống, tổn thất không tải giảm đáng kể. Cột lõi và ách được liên kết với nhau bằng keo thủy tinh epoxy, giúp độ cứng tổng thể chắc chắn hơn và giảm thiểu hiệu quả độ rung và tiếng ồn khi vận hành.

Cuộn dây của máy biến áp lõi hợp kim vô định hình ngâm dầu 33kv 2,5 mva sử dụng dây dẫn bằng đồng có độ tinh khiết cao và được kết hợp với quy trình phủ cách điện nhiều lớp phù hợp với điều kiện điện áp cao. Kết hợp với cấu trúc cuộn dây xoắn ốc và xen kẽ liên tục được cải tiến, nó phân bổ đều điện trường cuộn dây, giúp cải thiện khả năng cách điện và khả năng chống biến dạng. Phía cao áp của máy biến áp lõi hợp kim vô định hình ngâm trong dầu 33kv 2,5 mva được trang bị bánh răng điều chỉnh điện áp không kích thích ±2×2,5%, có thể thích ứng chính xác với các yêu cầu điều chỉnh về biến động điện áp lưới.

Thân hộp được hình thành bằng cách hàn liền các tấm tôn. Dựa vào cấu trúc trao đổi nhiệt thích ứng của vỏ tôn, nó có thể đạt được khả năng làm mát tuần hoàn tự nhiên hiệu quả của dầu cách điện mà không cần thiết bị tản nhiệt bên ngoài, phù hợp để hoạt động liên tục trong thời gian dài. Máy biến áp lõi hợp kim vô định hình ngâm trong dầu 33kv 2,5 mva được đổ đầy dầu cách điện khoáng thân thiện với môi trường theo tiêu chuẩn IEC 296, kết hợp tính dẫn nhiệt và hiệu suất cách nhiệt tuyệt vời, cách ly hiệu quả các bộ phận mang điện bên trong và tránh rủi ro đánh thủng lớp cách điện.

Thông số kỹ thuật:

Các tính năng chính:

1. Siêu tiết kiệm năng lượng: Sử dụng lõi hợp kim vô định hình, tổn thất không tải giảm khoảng 70% đến 80% so với máy biến áp tấm thép silicon loại S9/S11 truyền thống. Máy biến áp lõi hợp kim vô định hình ngâm dầu 33kv 2,5 mva đặc biệt thích hợp để vận hành lâu dài trong lưới điện nông thôn và các ngành công nghiệp nơi phụ tải không phải lúc nào cũng hết công suất.

2. Không cần bảo trì hoàn toàn kín: Thùng dầu sử dụng cấu trúc kín hoàn toàn để ngăn dầu tiếp xúc với không khí, tránh dầu cách nhiệt bị ẩm và lão hóa. Máy biến áp lõi hợp kim vô định hình ngâm dầu 33kv 2,5 mva có thể đạt tuổi thọ 50 năm không cần bảo trì và phù hợp với môi trường ngoài trời khắc nghiệt.

3. Độ tin cậy cao: Cuộn dây điện áp thấp được quấn bằng lá đồng, trong khi cuộn dây điện áp cao được quấn bằng dây đồng. Với khả năng chống ngắn mạch và chống sét mạnh mẽ, cấu trúc nhỏ gọn,
