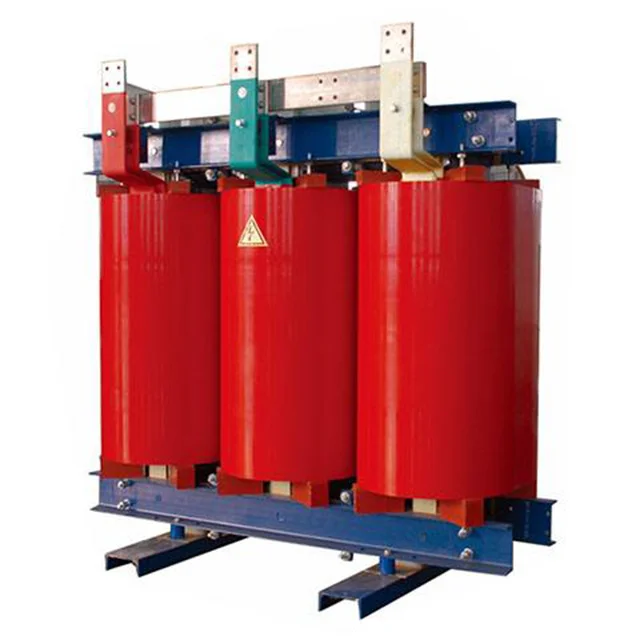

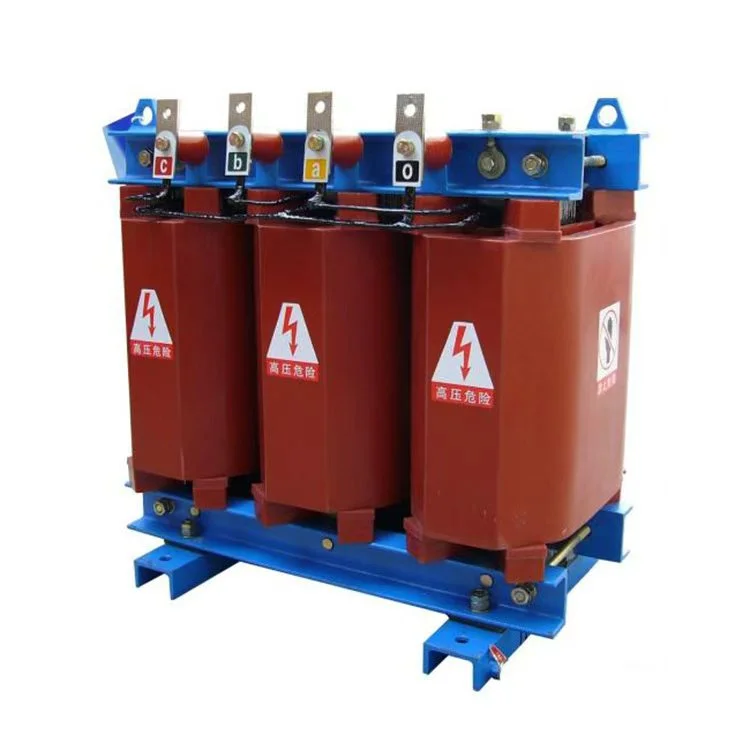

Máy biến áp phân phối Nltc loại khô 500kva 11kv

Trong bối cảnh nhu cầu điện toàn cầu ngày càng tăng, máy biến áp phân phối nltc loại khô 500kva 11kv được sử dụng rộng rãi trong các lĩnh vực như lưới điện nông thôn, công nghiệp, thương mại, năng lượng mới và các cơ sở công cộng. Độ tin cậy cao của chúng đã được xác nhận thông qua hoạt động tại hơn 50 quốc gia và khu vực trên thế giới. Chúng đã được bán cho các quốc gia và khu vực bao gồm Tanzania, Zimbabwe, Ghana, Nam Phi, Kenya, Zambia và các quốc gia khác.

Đặc điểm kết cấu của máy biến áp phân phối nltc loại khô 500kva 11kv:

Cuộn dây: Cuộn dây được quấn bằng dây dẫn đồng, quấn bằng dây hoặc quấn giấy bạc, được gia cố bằng sợi thủy tinh và được đúc hoàn toàn bằng nhựa epoxy không có chất độn bằng quy trình sấy chân không và khử khí. Điều này dẫn đến độ bền cơ học cao, khả năng chịu ngắn mạch mạnh mẽ và khả năng chống xung tuyệt vời.

Cuộn dây điện áp cao: Các cực đầu và cuối cũng như các dây dẫn nấc trung gian được gắn bằng đai ốc đồng. Cấu trúc này mang lại độ cứng tốt, tạo điều kiện thay đổi vòi dễ dàng và đảm bảo vẻ ngoài gọn gàng và thẩm mỹ.

Lõi: Lõi được lắp ráp bằng các tấm thép silicon cán nguội định hướng dạng hạt chất lượng cao với các mối nối chồng nhiều bước được giảm nhẹ hoàn toàn 45 độ. Bề mặt máy biến áp phân phối nltc loại khô 500kva 11kv được phủ một lớp nhựa cách điện, có tác dụng chống ẩm, chống rỉ sét và giảm tiếng ồn.

Hệ thống kẹp: Các thành phần đàn hồi được sử dụng giữa lõi, thiết bị kẹp và cuộn dây để giữ cho cuộn dây luôn chịu lực nén liên tục, nhờ đó giảm mức ồn.

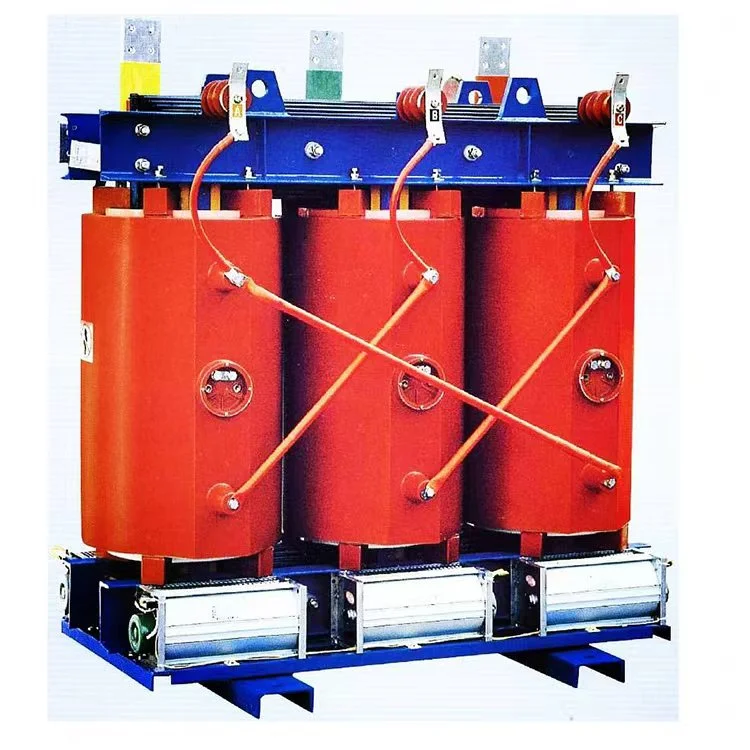

Thiết kế làm mát: Máy biến áp phân phối nltc loại khô 500kva 11kv được thiết kế để làm mát tự nhiên (AN). Các ống thông gió dọc được tạo hình sẵn bên trong thành cuộn dây của cuộn dây điện áp cao và điện áp thấp được đúc hoàn chỉnh. Quạt làm mát thiết bị AF làm mát bằng không khí cưỡng bức có thể được lắp đặt dưới dạng tùy chọn. Với việc làm mát bằng không khí cưỡng bức, công suất đầu ra định mức có thể tăng thêm 50%.40% đối với mức công suất từ ​​500kVA trở xuống.

Giám sát nhiệt độ: Máy biến áp phân phối nltc loại khô 500kva 11kv được trang bị bộ điều khiển nhiệt độ dòng BWDK. Cảm biến điện trở bạch kim Pt100 được đặt trong các lỗ gắn sẵn ở đầu cuộn dây điện áp thấp để theo dõi sự tăng nhiệt độ của cuộn dây. Bộ điều khiển tự động khởi động hoặc dừng quạt làm mát và cung cấp các chức năng như cảnh báo lỗi, cảnh báo quá nhiệt và ngắt quá nhiệt. Những tính năng này cung cấp khả năng bảo vệ quá tải đáng tin cậy cho máy biến áp loại khô, nhờ đó nâng cao độ an toàn khi vận hành.

Thông số sản phẩm:

Thiết bị sản xuất

Bán thành phẩm

Vỏ bảo vệ IP21

lõi máy biến áp

Cuộn dây máy biến áp

Trung tâm khảo thí

Xưởng cuộn dây
