Nguyên lý làm việc của máy biến áp điện loại khô SCB9 1600 kVA 10kV dựa trên định luật cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp của máy biến áp sẽ tạo ra từ trường biến thiên trong lõi sắt. Theo định luật cảm ứng điện từ Faraday, từ trường thay đổi này tạo ra một suất điện động (EMF) trong cuộn dây thứ cấp, từ đó thực hiện chuyển đổi điện áp. Cụ thể:
Dòng điện cuộn sơ cấp tạo ra từ trường: Khi dòng điện chạy qua cuộn sơ cấp, nó tạo ra một từ trường xen kẽ, tạo ra từ thông bên trong lõi sắt.
Từ thông cảm ứng điện áp ở cuộn thứ cấp: Từ thông này được truyền đến cuộn thứ cấp qua lõi sắt, tạo ra một suất điện động trong cuộn thứ cấp, từ đó tạo ra điện áp đầu ra.
Chuyển đổi điện áp: Bằng cách điều chỉnh tỷ số vòng dây giữa cuộn sơ cấp và cuộn thứ cấp, có thể đạt được các chuyển đổi điện áp khác nhau. Trong máy biến áp điện loại khô SCB9 1600 kVA 10kV, tỷ số vòng dây được cố định, Người thiết kế sẽ xác định tỷ số vòng dây phù hợp dựa trên công suất và điện áp sơ cấp.
Nguyên lý tản nhiệt: Vì máy biến áp điện loại khô SCB9 1600 kVA 10kV không sử dụng dầu làm môi trường làm mát nên chúng dựa vào sự lưu thông không khí để tản nhiệt từ cuộn dây và lõi sắt. Vì lý do này, máy biến áp điện loại khô SCB9 1600 kVA 10kV thường được thiết kế với các lỗ thông gió và cánh tản nhiệt, cho phép tản nhiệt thông qua đối lưu không khí tự nhiên.
|
Tên |

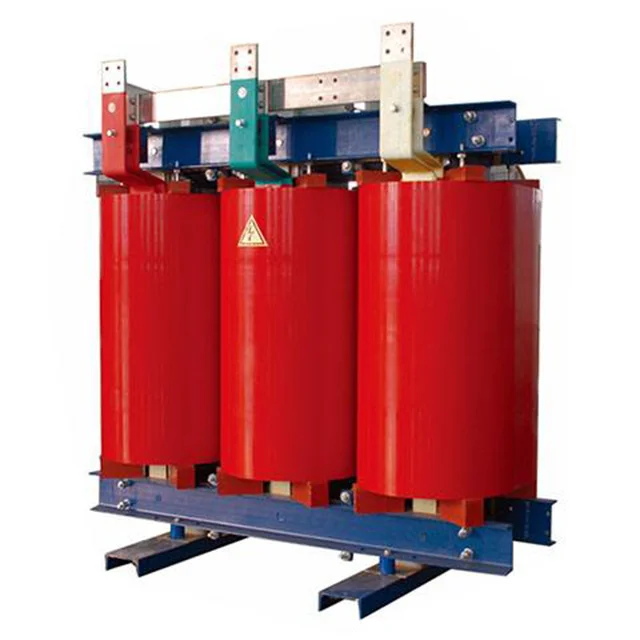

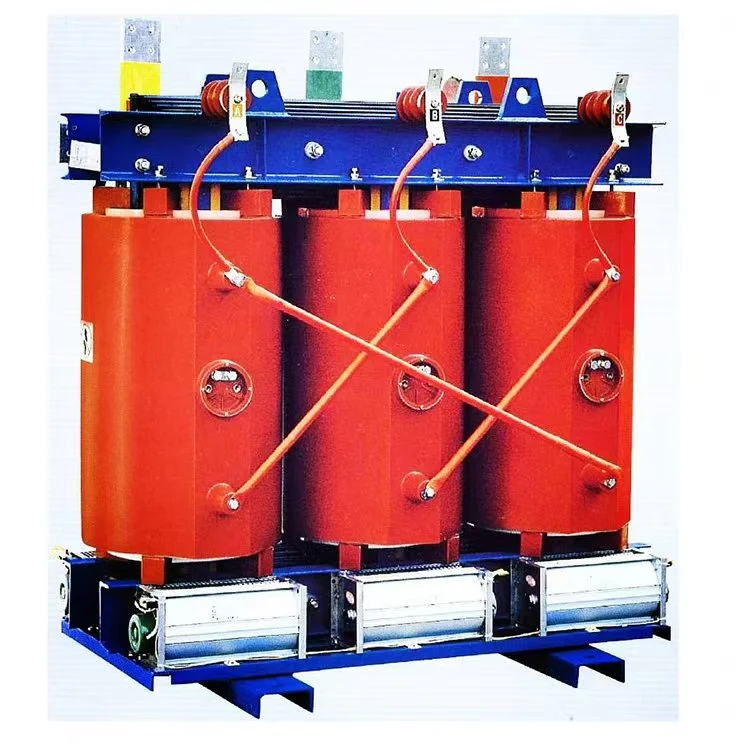

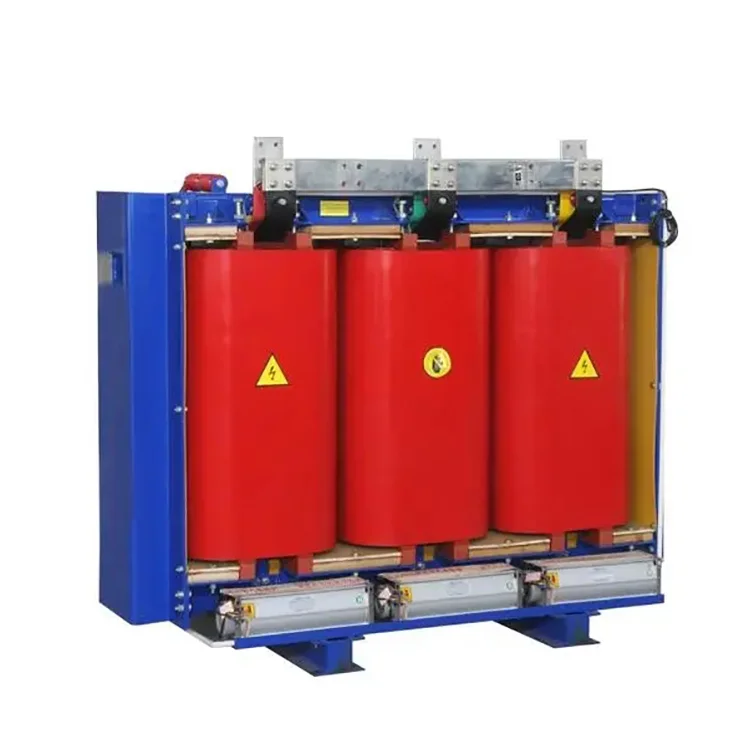

Máy biến áp loại khô SCB9 1600 kVA 10kV |
|
Công suất định mức |
1600kva |
|
Điện áp sơ cấp |
10KV |
|
Điện áp thứ cấp |
0,4/0,415 kV |
|
Vật liệu cách nhiệt |
Nhựa đúc |
|
Nhóm vectơ |
Dyn11 Yyn0 |
|
Mất không tải (P0) |
1200±15% |
|
Tổn thất tải (Pk) @ 120°C |
6200±15% |
|
Điện áp trở kháng (Anh) |
4% |
|
Lớp cách nhiệt |
LỚP F hoặc H |
|
Phương pháp làm mát |
ONAF ONAF |
|
Xả một phần |
Dưới 10 cái |
|
bao vây |
Có (IP20, Thép cán nguội hoặc Thép không gỉ)/không có |
Trong 20 năm kinh nghiệm sản xuất máy biến áp tại Công ty TNHH Thiết bị Điện Ôn Châu Xifa, chúng tôi chưa từng có một trường hợp hậu mãi nào do vấn đề chất lượng gây ra. Miễn là máy biến áp hoạt động trong điều kiện tải bình thường thì tuổi thọ của nó là 25 đến 30 năm
Trong điều kiện không bị quá tải lâu dài, máy biến áp loại khô SCB9 1600 kVA 10kV của chúng tôi có thời gian bảo hành là 2 năm. Nếu có bất kỳ tình huống bất thường nào xảy ra với máy biến áp, các kỹ sư của chúng tôi cũng sẵn sàng cung cấp dịch vụ hướng dẫn trực tuyến 24/7.
Vỏ bảo vệ IP21
lõi máy biến áp
Cuộn dây máy biến áp
