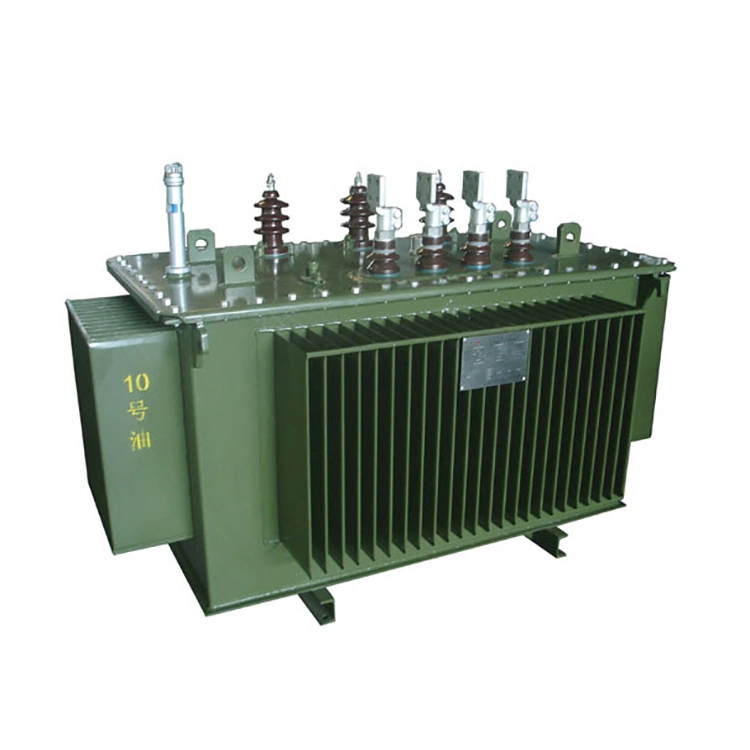

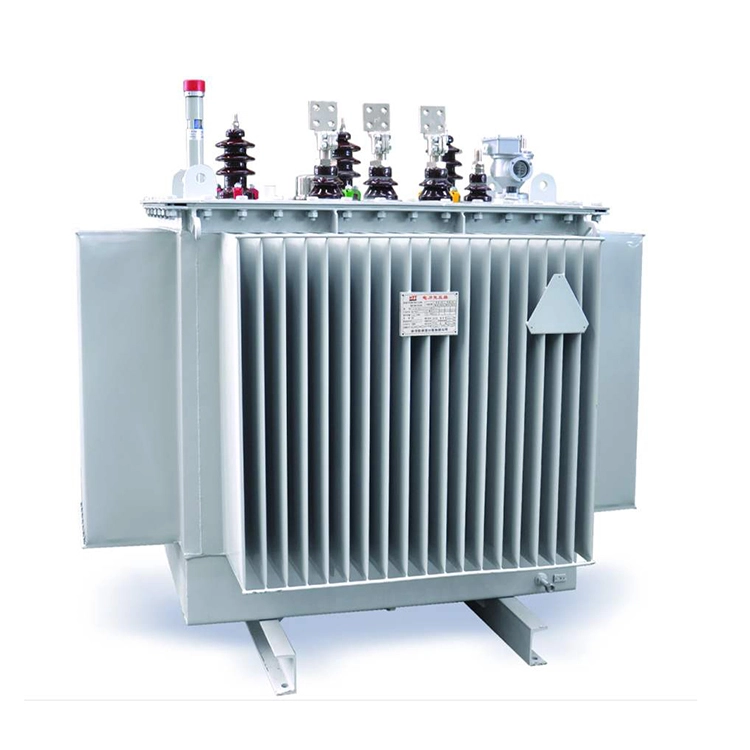

Máy biến áp cực phân phối 100 Kva 13,8 Kv

Máy biến áp cực 13,8 kv phân phối 100 kva này có công suất định mức 100 kVA. Điện áp phía sơ cấp là 13800V (ở kết nối tam giác) và điện áp phía thứ cấp có thể là 120/240V, 240/480V hoặc điện áp tùy chỉnh khác. Máy biến áp này có thể được kết nối với hệ thống lưới điện ba pha để cung cấp điện áp thấp cho hệ thống phân phối.

Sử dụng ống lót sứ cao áp, phía sơ cấp của máy biến áp cực 13,8 kv phân phối 100 kva có ống lót đôi và phía thứ cấp có ba ống lót. Máy biến áp phân phối trên không sử dụng cuộn dây đồng và lõi thép silic định hướng, gồm một cuộn dây và hai vòng lõi sắt. Các cực mạ thiếc ở phía sơ cấp và phía thứ cấp có thể được kết nối với dây dẫn bằng đồng hoặc nhôm.

Là máy biến áp phân phối chuyên nghiệp, Máy biến áp cực phân phối 100 Kva 13,8 Kv áp dụng thiết kế lõi cuộn dây tiết kiệm năng lượng, không chỉ đảm bảo vận hành ổn định mà còn giảm tiêu thụ năng lượng một cách hiệu quả. Được sản xuất với công nghệ tiên tiến, máy biến áp phân phối loại cực này đảm bảo độ tin cậy lâu dài và tuổi thọ lâu dài.

Mỗi thiết bị đều đã trải qua các cuộc kiểm tra chấp nhận toàn diện nghiêm ngặt và chúng tôi đã duy trì kỷ lục tỷ lệ lỗi bằng 0 trong hơn 10 năm. Trong khi đó, máy biến áp cực 13,8 kv phân phối 100 kva tuân thủ IEC, ANSI và các tiêu chuẩn quốc tế lớn khác, đảm bảo khả năng tương thích với các hệ thống lưới điện toàn cầu.

Thông số kỹ thuật:

Hỏi: Đối với máy biến áp cực 13,8 kv phân phối 100 kva, khi lựa chọn model và tiến hành lắp đặt, cần xác định cấu hình cụ thể của cầu chì, thiết bị chống sét và bảo vệ nối đất để đáp ứng yêu cầu về độ tin cậy của lưới điện nông thôn, vùng sâu vùng xa?

MỘT:

1. Cầu chì được chọn dựa trên 2 đến 2,5 lần dòng điện định mức của phía điện áp cao của máy biến áp cực 13,8 kv phân phối 100 kva (khoảng 7,25 A). Nên sử dụng cầu chì thả 15 đến 20 A để tránh dòng điện kích thích một cách đáng tin cậy trong quá trình đóng (thường gấp 8 đến 12 lần dòng định mức, kéo dài trong vòng 0,1 giây), đồng thời đảm bảo rằng máy biến áp có thể nhanh chóng tan chảy và cách ly trong trường hợp đoản mạch hoặc quá tải bên trong máy biến áp.

2.Thiết bị chống sét được chọn là loại oxit kẽm không khe hở (MOV) có điện áp định mức 15 kV hoặc 18 kV, được lắp đặt ở phía điện áp cao giữa cầu chì và ống lót máy biến áp cực phân phối 100 kva 13,8 kv.

3. Đầu nối đất của nó được kết nối trực tiếp với đầu nối đất của vỏ máy biến áp để hấp thụ sét đánh hoặc quá điện áp khi vận hành và hạn chế điện áp dư. Việc bảo vệ nối đất yêu cầu điểm trung tính của máy biến áp cực 13,8 kv phân phối 100 kva phải được nối đất trực tiếp (tùy thuộc vào loại nối đất của hệ thống, chẳng hạn như TN C hoặc TN S), và các đầu nối đất của vỏ và thiết bị chống sét dùng chung một điện cực nối đất. Điện trở nối đất tần số nguồn không được vượt quá 10Ω ở lưới điện nông thôn hoặc 4Ω ở khu vực thành thị và có độ tin cậy cao, nhờ đó đạt được khả năng xả dòng điện sự cố an toàn và bảo vệ nhân sự và thiết bị.

Cấu hình phối hợp của ba phần tử này có thể đáp ứng các yêu cầu bảo vệ quá dòng, quá áp và chạm đất của máy biến áp gắn trên cột.

Các bộ phận chính của máy biến áp gắn cực

Loại gắn phía trước LV DB

Phần cứng đường cực

Máy biến áp gắn cực

Kiểu lắp bên LV DB

Thiết bị sản xuất

Máy cuộn giấy bạc

Đơn vị đổ dầu

Lò biến áp và bộ phận đúc

Lò biến áp

Trung tâm xét nghiệm

Máy biến áp đang chế biến

Máy biến áp đang sấy

Máy biến áp trong cuộn dây 2

Máy biến áp trong cuộn dây

Máy biến áp đang được lắp ráp
