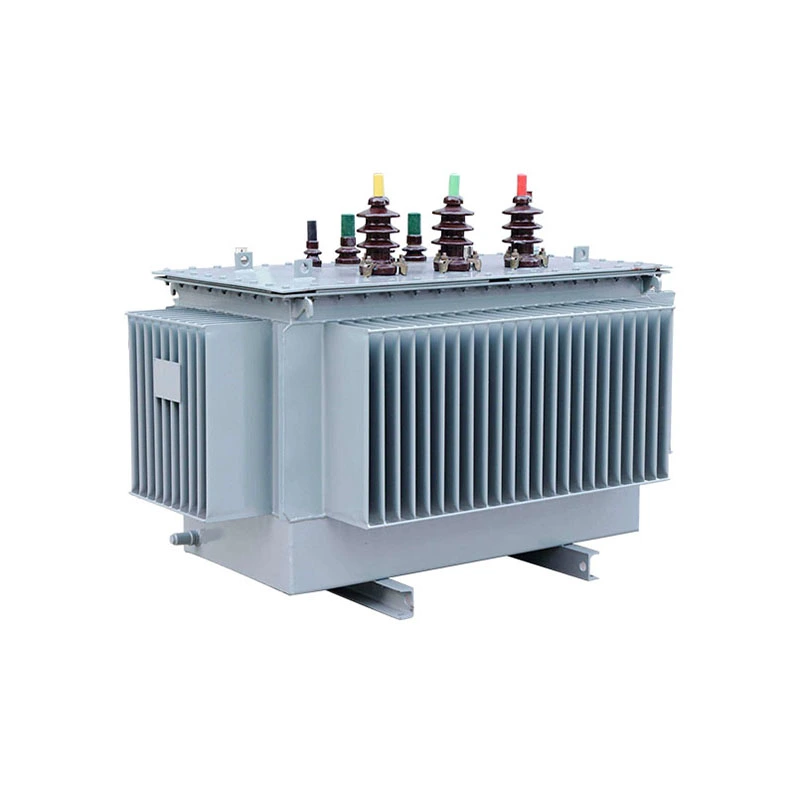

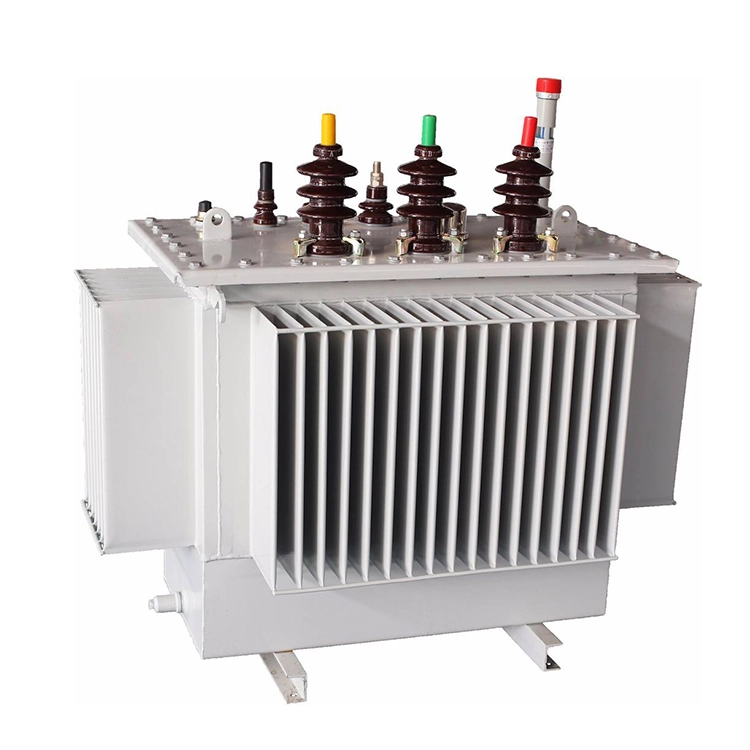

Máy biến áp phân phối gắn cực 200kva

Máy biến áp phân phối gắn trên cột 200kva này chủ yếu áp dụng thiết kế ba pha. Các tổ hợp điện áp định mức thông thường bao gồm 10/0,4kV, 11/0,4kV, 11/0,433kV, 22/0,433kV, 33/0,4kV, v.v., bao gồm nhiều tùy chọn khác nhau phù hợp với các lưới điện khu vực khác nhau. Thiết bị được trang bị tiêu chuẩn không có bộ điều chỉnh điện áp kích thích, với phạm vi điều chỉnh điện áp là ±5% hoặc ±2×2,5%. Nhóm kết nối có thể được chọn là Dyn11 hoặc Yyn0.

Trong điều kiện 50Hz, dòng điện định mức ở phía điện áp cao 10kV là khoảng 11,55A, ở phía điện áp cao 11kV là khoảng 10,50A và dòng điện định mức ở phía điện áp thấp 0,4kV là khoảng 288,68A. Trở kháng ngắn mạch thông thường là 4%. Đồng thời, nó có thể được tùy chỉnh theo yêu cầu của người dùng về điện áp, nhóm kết nối, v.v. Hiệu suất năng lượng có thể được lựa chọn từ các sản phẩm dòng hợp kim vô định hình, tổn thất thông thường, tổn thất thấp và.

Thông số kỹ thuật:

Thuận lợi:

Có sự khác biệt nào giữa máy biến áp phân phối gắn trên cột 200kva và loại gắn trên tấm đệm không?

1.Máy biến áp phân phối gắn trên cột 200kva được cố định trên cột điện, ở độ cao nhất định so với mặt đất. Nó không chiếm tài nguyên đất có giá trị và ít ảnh hưởng đến không gian mặt đất. Máy biến áp gắn trên tấm đệm được đặt trên đế bê tông, đòi hỏi một diện tích nhất định.

2. Bởi vì nó lơ lửng trong không khí nên con người và động vật ít có khả năng tiếp xúc với nó hơn, khiến nó tương đối an toàn hơn. Tuy nhiên, dù vậy, cũng không cần phải quá lo lắng khi đi ngang qua. Duy trì khoảng cách bình thường là đủ. Máy biến áp gắn trên tấm đệm được lắp đặt tương đối kín.

3.Mỗi máy biến áp đơn có phạm vi cung cấp điện hạn chế, thường dao động từ 5 kVA đến 167 kVA. Nó chủ yếu được sử dụng để cung cấp điện cho một số lượng nhỏ người dùng trên một đường dây. Tuy nhiên, máy biến áp gắn trên tấm đệm có công suất tương đối lớn hơn, dao động từ 75 kVA đến 3000 kVA.

4.So với thiết bị chôn dưới lòng đất, phương pháp lắp đặt trên cao này có chi phí vật liệu và độ khó thi công thấp hơn. Đây là một giải pháp cung cấp điện rất kinh tế và thiết thực.

5.Máy biến áp phân phối gắn trên cột 200kva thường là thùng dầu hình trụ, chứa đầy dầu làm mát để cách nhiệt và tản nhiệt. Phía trên là cực kết nối điện áp cao và phía dưới là cực kết nối điện áp thấp. Thiết kế rất nhỏ gọn. Để đảm bảo an toàn thường tích hợp thiết bị chống sét và cầu chì để chống sét, đoản mạch.

Các bộ phận chính của máy biến áp gắn cực

Loại gắn phía trước LV DB

Phần cứng đường cực

Máy biến áp gắn cực

Kiểu lắp bên LV DB

Thiết bị sản xuất

Máy cuộn giấy bạc

Đơn vị đổ dầu

Lò biến áp và bộ phận đúc

Lò biến áp

Trung tâm xét nghiệm

Máy biến áp đang chế biến

Máy biến áp đang sấy

Máy biến áp trong cuộn dây 2

Máy biến áp trong cuộn dây

Máy biến áp đang được lắp ráp
