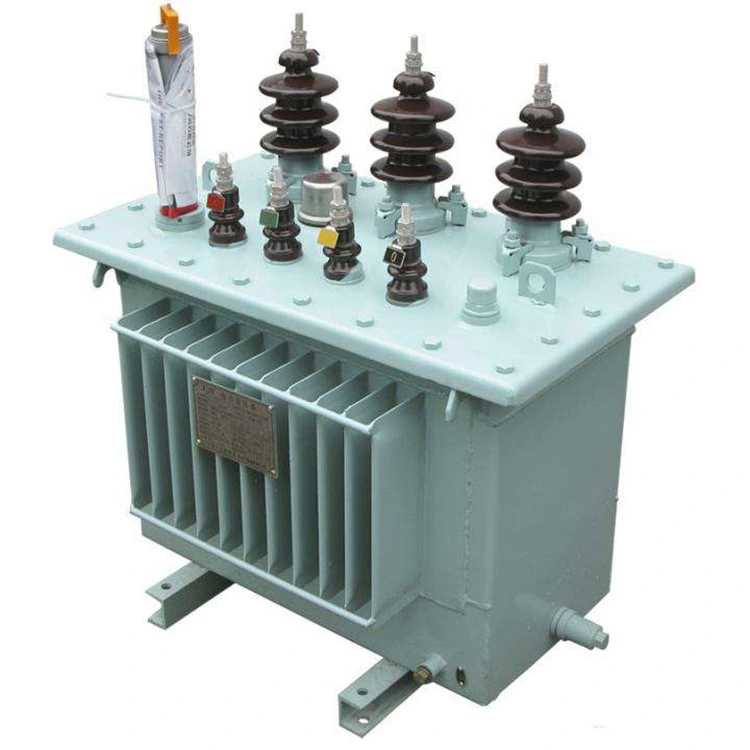

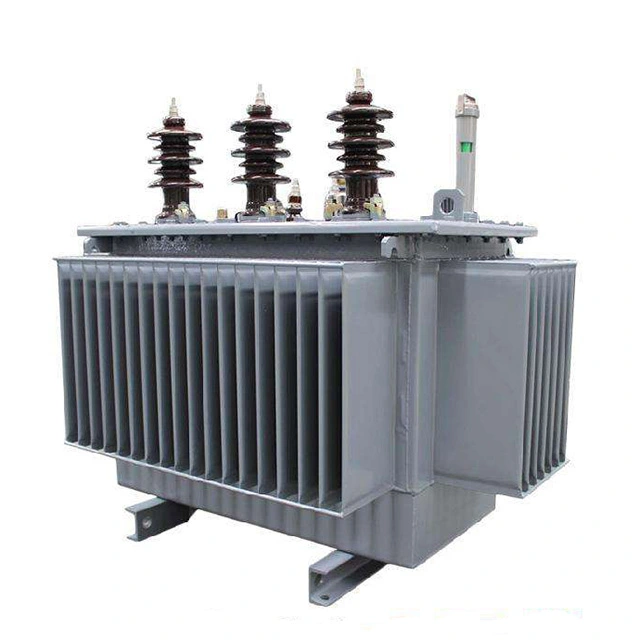

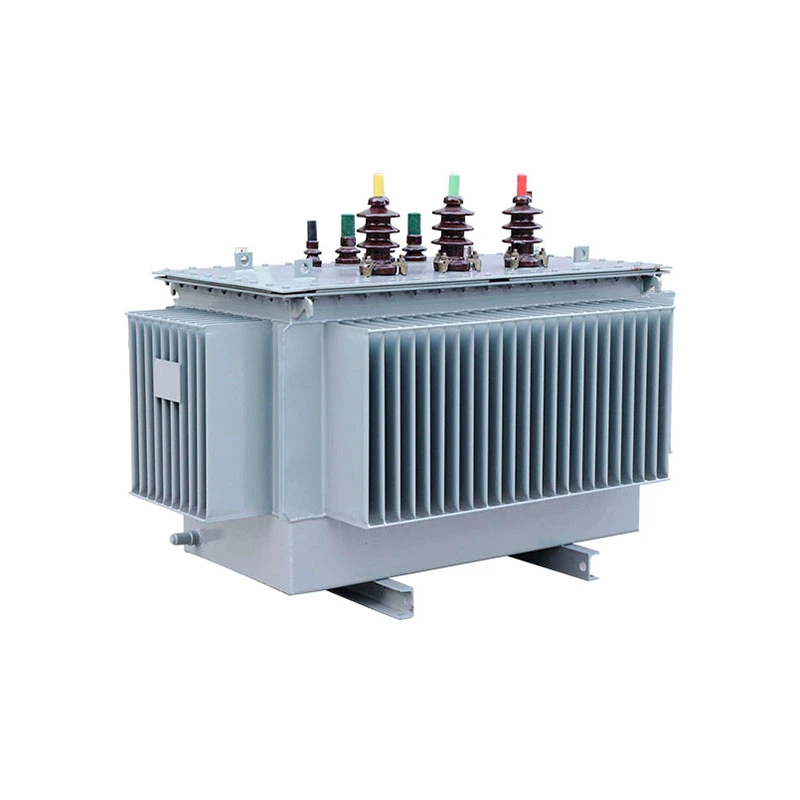

Máy biến áp điện gắn cực 50 Kva

Máy biến áp điện gắn cực 50 kva là thiết bị không thể thiếu trong hệ thống phân phối điện hạ thế. Chức năng chính của nó bao gồm chuyển đổi điện áp, cách ly điện và bảo vệ hệ thống. Nó được sử dụng rộng rãi trong các cơ sở công nghiệp, tòa nhà thương mại, dự án dân cư và xây dựng cơ sở hạ tầng.

Máy biến áp điện gắn cực 50 kva được sản xuất với lõi thép silicon chất lượng cao và cuộn dây bằng đồng hoặc nhôm có độ dẫn điện cao. Nó có cấu trúc nhỏ gọn, tổn thất thấp, độ ồn thấp và hoạt động ổn định và được thiết kế để hoạt động đáng tin cậy trong các điều kiện hoạt động khác nhau.

Tất cả cuộn dây của máy biến áp điện gắn cực 50 kva đều được sản xuất bằng vật liệu chất lượng cao để đảm bảo hiệu suất cách điện tuyệt vời và độ ổn định về kết cấu. Các cuộn dây điện áp thấp được bọc bằng giấy cáp xung quanh dây dẫn, trong khi các cuộn dây điện áp cao sử dụng dây đồng tròn tráng men polyurethane. Liên kết giấy keo giữa các lớp kết nối chắc chắn các cuộn dây thành một khối duy nhất, mang lại hiệu suất cách nhiệt tuyệt vời. Cấu trúc cuộn dây chuyên nghiệp này giúp ngăn ngừa hiệu quả các cuộn dây bị biến dạng hoặc hư hỏng trong quá trình vận hành lâu dài và vận chuyển đường dài, nhờ đó đảm bảo độ ổn định và độ tin cậy của cấu trúc tổng thể của máy biến áp điện gắn cực 50 kva.

Thông số kỹ thuật:

Câu hỏi: Trong máy biến áp điện gắn cực 10kV/0,4kV 50 kva, so với nhóm kết nối Yyn0, nhóm kết nối Dyn11 có những ưu điểm cụ thể nào về mức độ dòng điện sự cố ngắn mạch một pha phía thứ cấp và khả năng triệt tiêu cộng hưởng sắt từ?

Đáp: Trở kháng thứ tự 0 của kết nối Dyn11 thấp hơn nhiều so với Yyn0, điều này làm tăng đáng kể dòng điện chạm đất một pha, tạo điều kiện cho thiết bị bảo vệ phát hiện và loại bỏ lỗi nhanh chóng và đáng tin cậy, đồng thời giảm nguy cơ điện giật và hư hỏng thiết bị.

Đồng thời, cuộn dây tam giác phía sơ cấp của máy biến áp điện gắn cực 50 kva cung cấp một đường dẫn khép kín cho dòng điện thứ tự 0, hạn chế hiệu quả hiện tượng lệch điểm trung tính và ngăn chặn sự bất đối xứng nghiêm trọng của điện áp ba pha. Khi hệ thống gặp hiện tượng cộng hưởng sắt từ, đường dẫn này có thể tạo ra hiệu ứng giảm chấn, làm giảm đáng kể biên độ và thời gian cộng hưởng qua điện áp. Ngoài ra, Dyn11 cũng có thể chặn dòng điện hài thứ 3 vào lưới điện thượng nguồn, tránh khuếch đại sóng hài và quá tải dàn tụ điện, đồng thời giảm mức tăng nhiệt độ bổ sung của máy biến áp điện gắn cực 10kV/0,4kV 50 kva và tốc độ lão hóa của lớp cách điện.

Do đó, đối với các tình huống trong đó máy biến áp điện gắn cực 50 kva phục vụ các khu vực có lượng lớn tải một pha, tải phi tuyến tính hoặc đường dây điện dài ở nông thôn dễ bị cộng hưởng, Dyn11 có lợi thế đáng kể về độ an toàn, chất lượng điện và tuổi thọ của thiết bị.

Các bộ phận chính của máy biến áp gắn cực

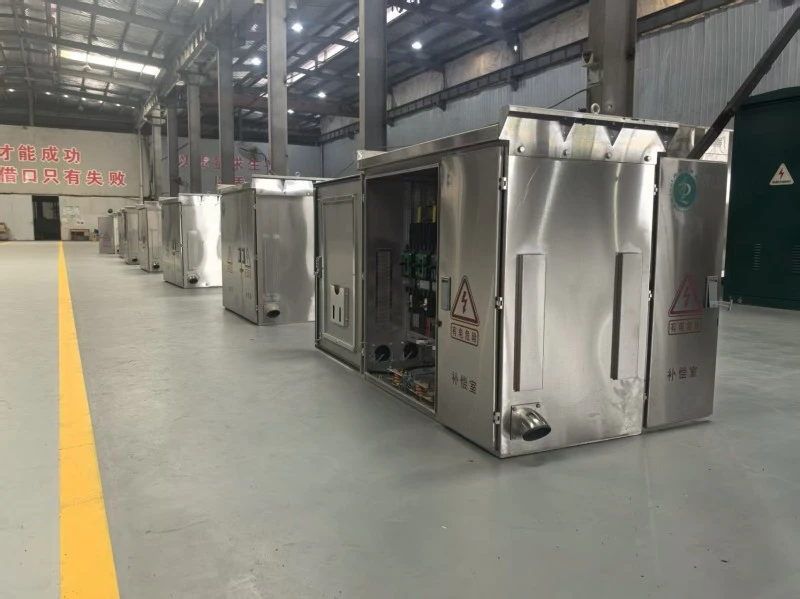

Loại gắn phía trước LV DB

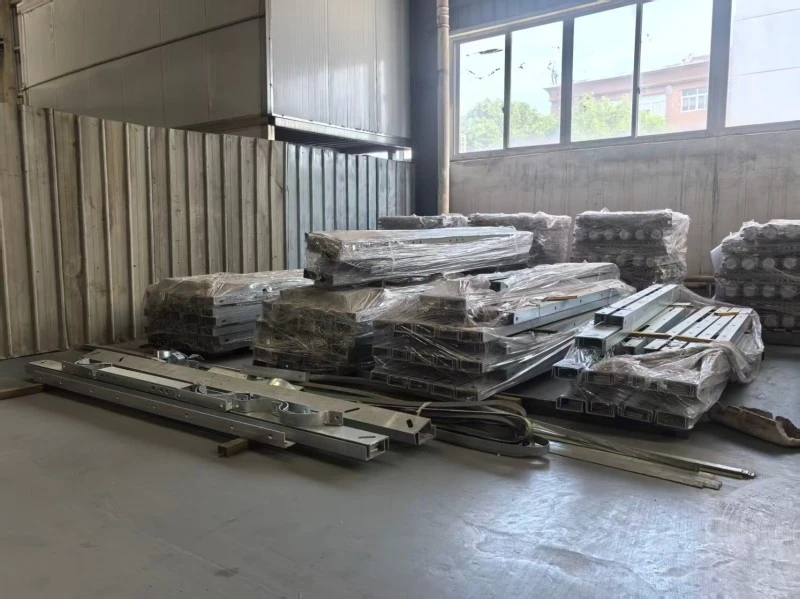

Phần cứng đường cực

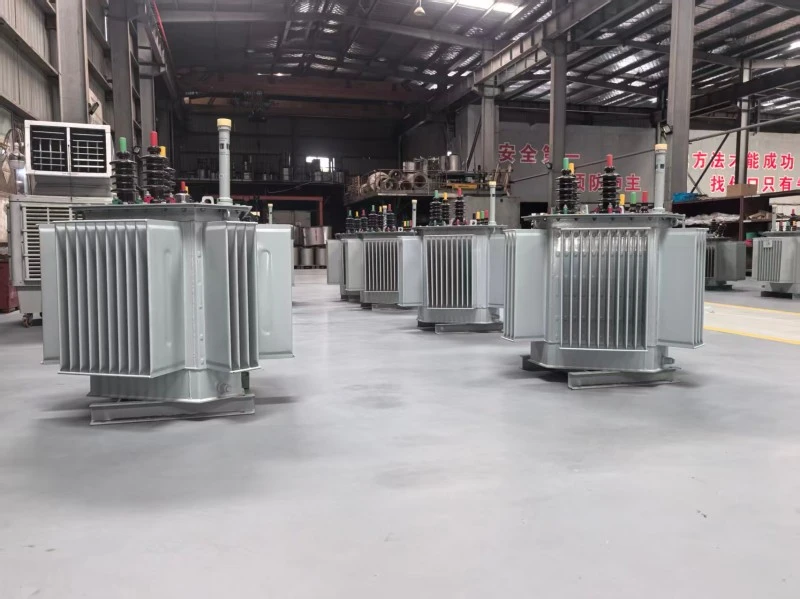

Máy biến áp gắn cực

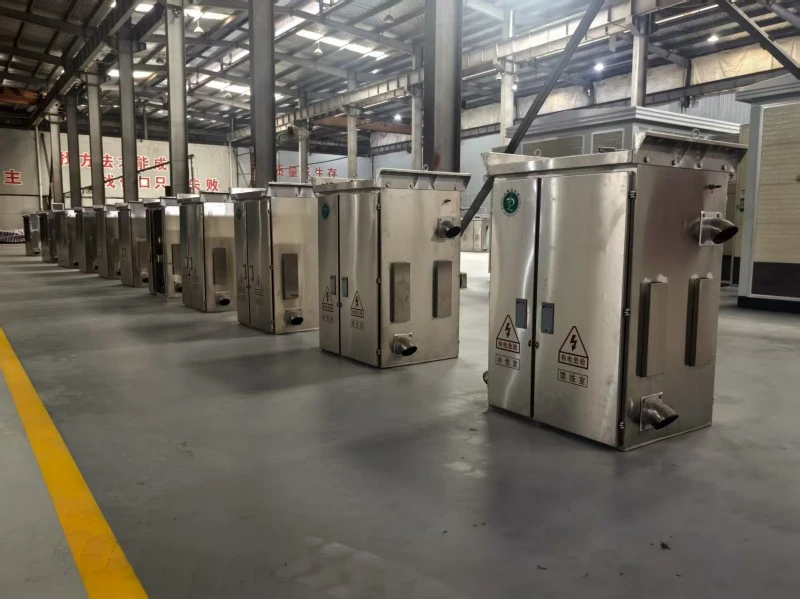

Kiểu lắp bên LV DB

Thiết bị sản xuất

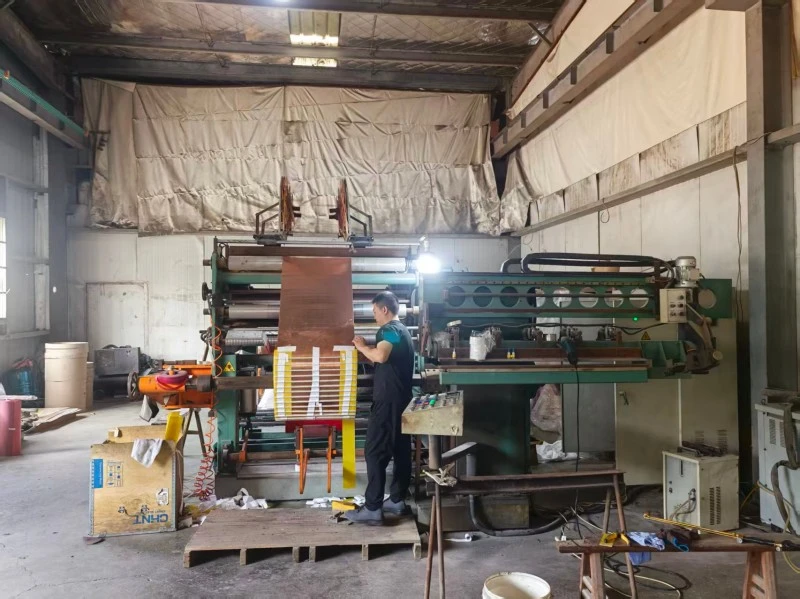

Máy cuộn giấy bạc

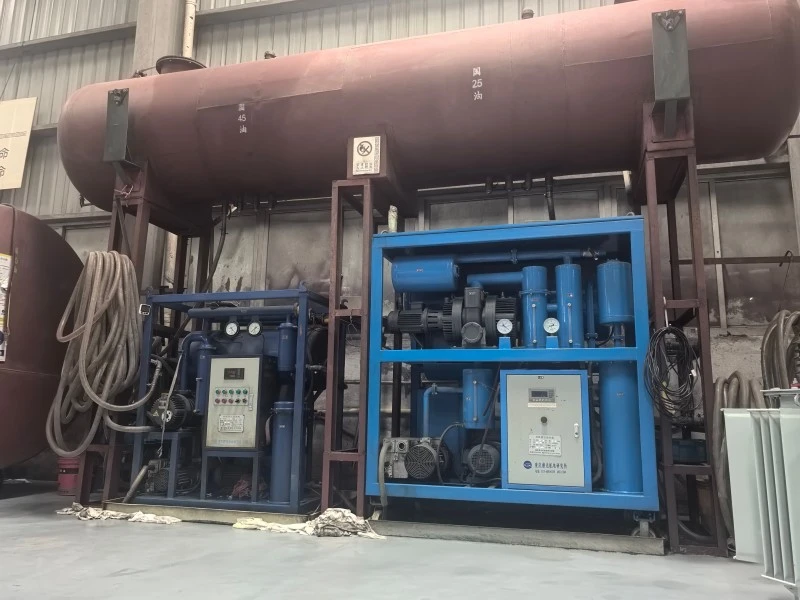

Đơn vị đổ dầu

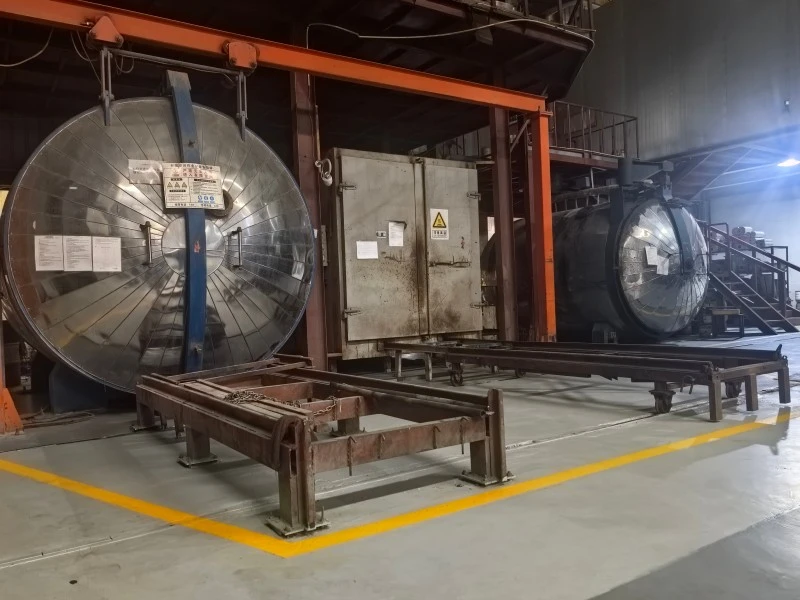

Lò biến áp và bộ phận đúc

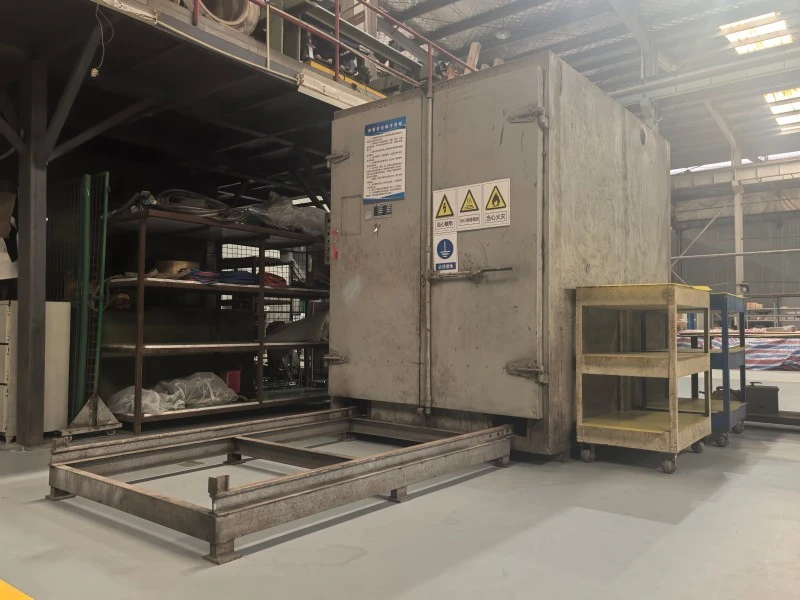

Lò biến áp

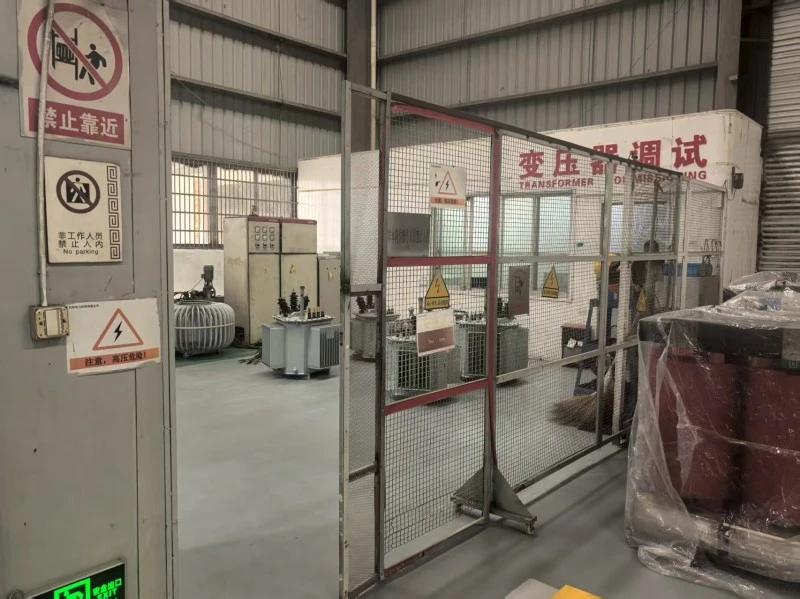

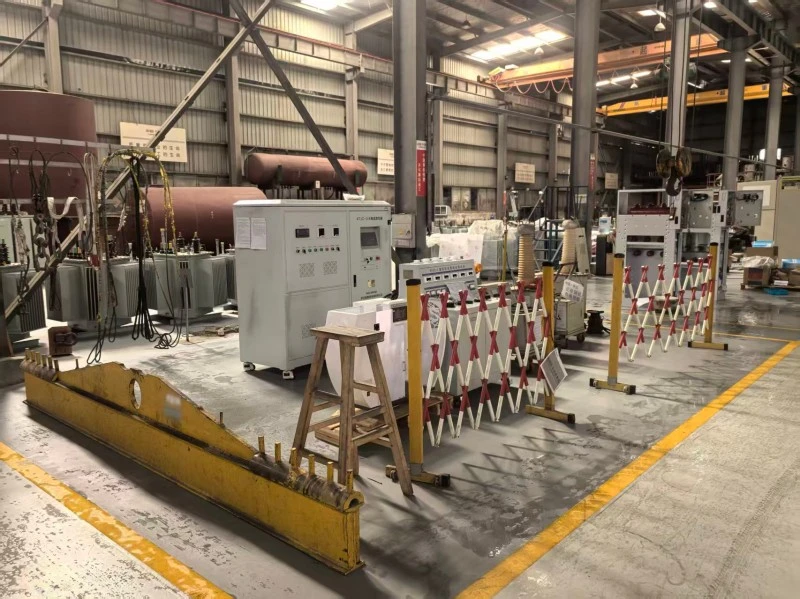

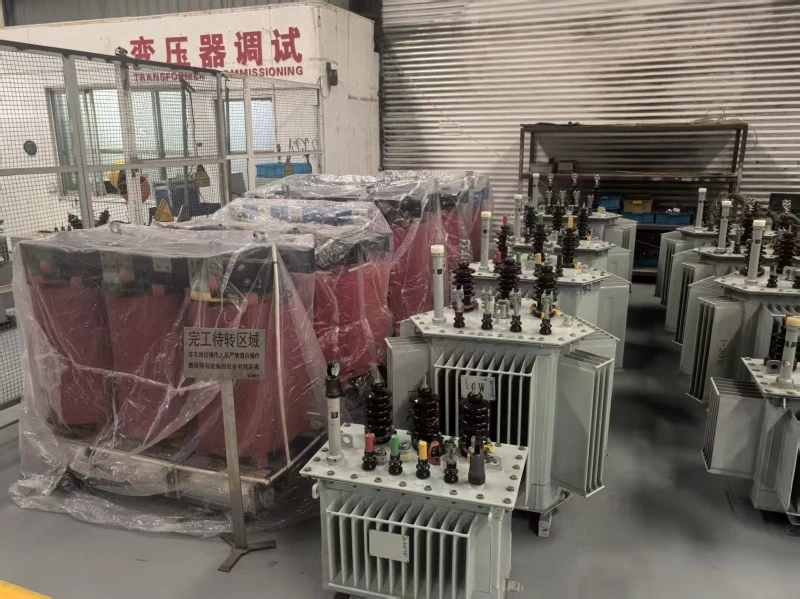

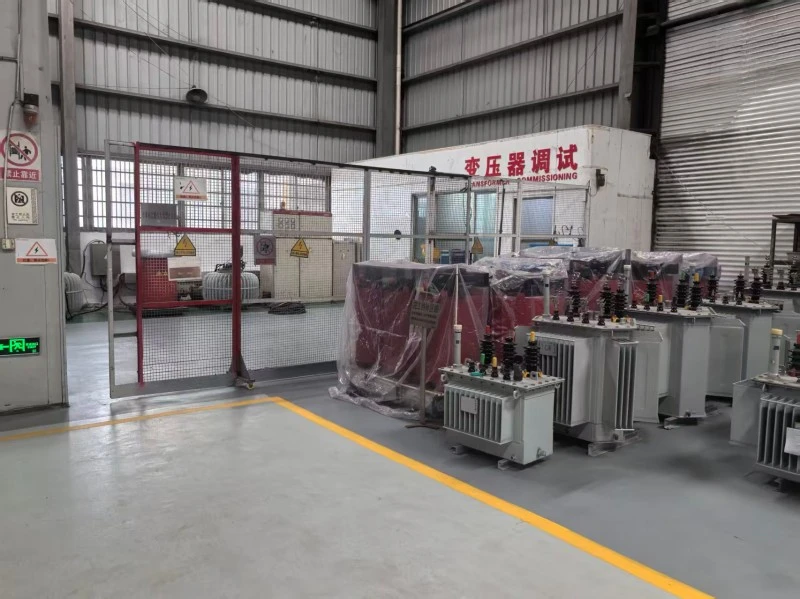

Trung tâm xét nghiệm

Máy biến áp đang chế biến

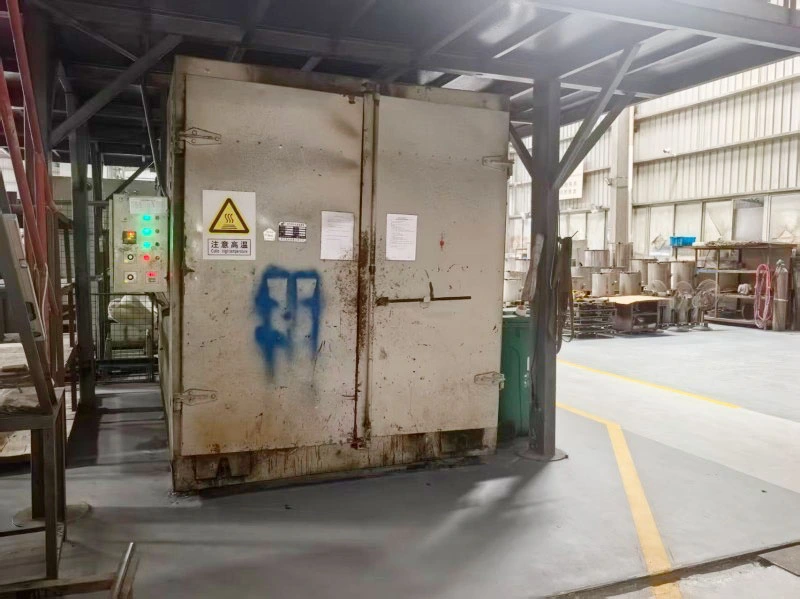

Máy biến áp đang sấy

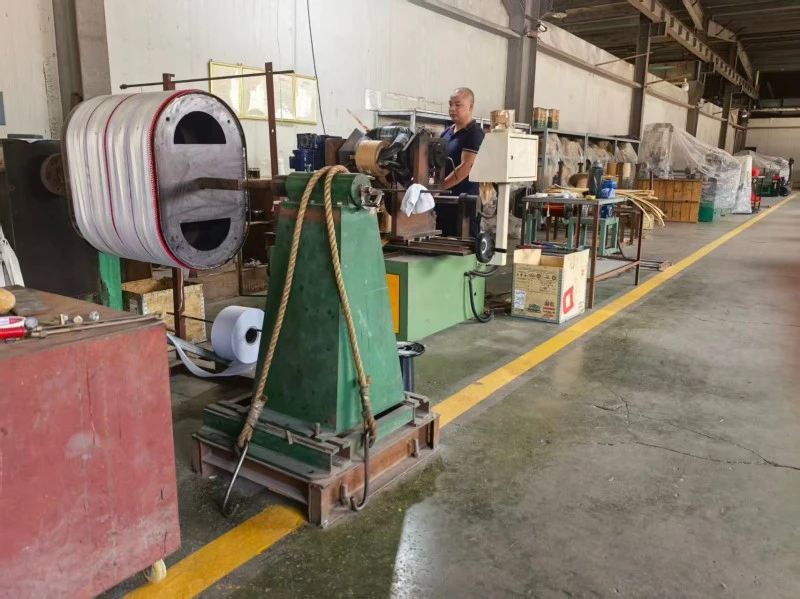

Máy biến áp trong cuộn dây 2

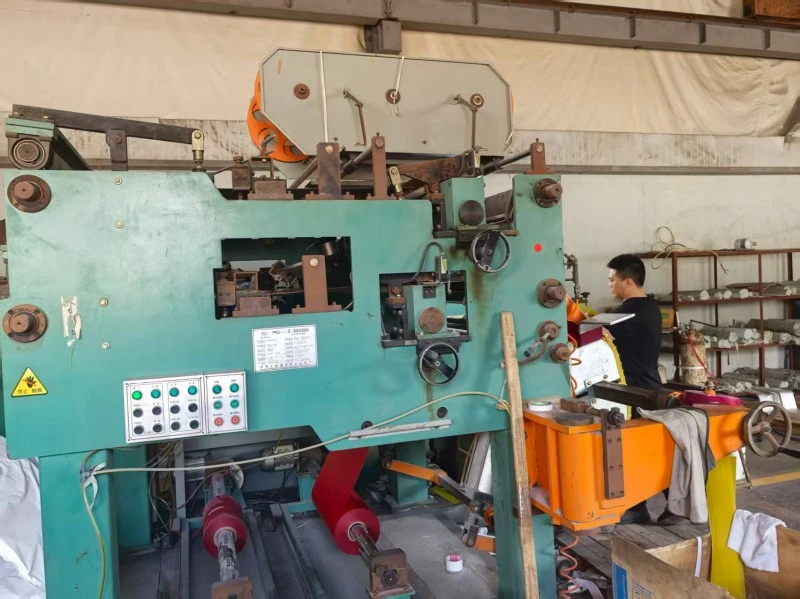

Máy biến áp trong cuộn dây

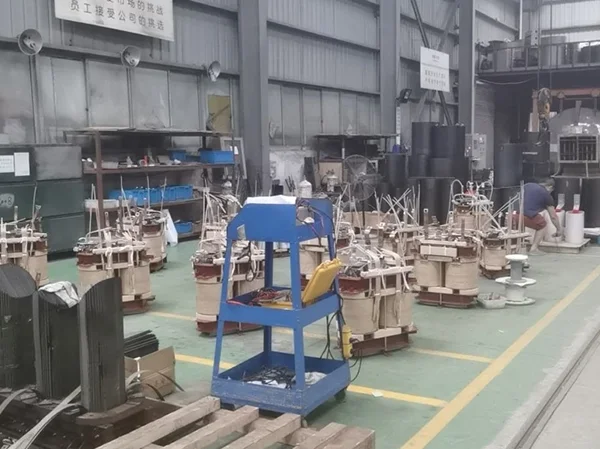

Máy biến áp đang được lắp ráp
