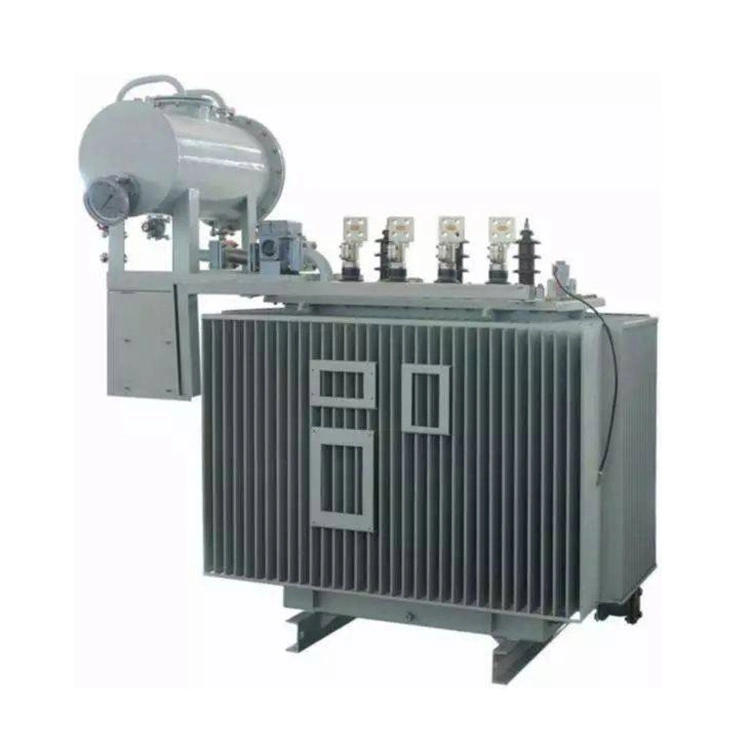

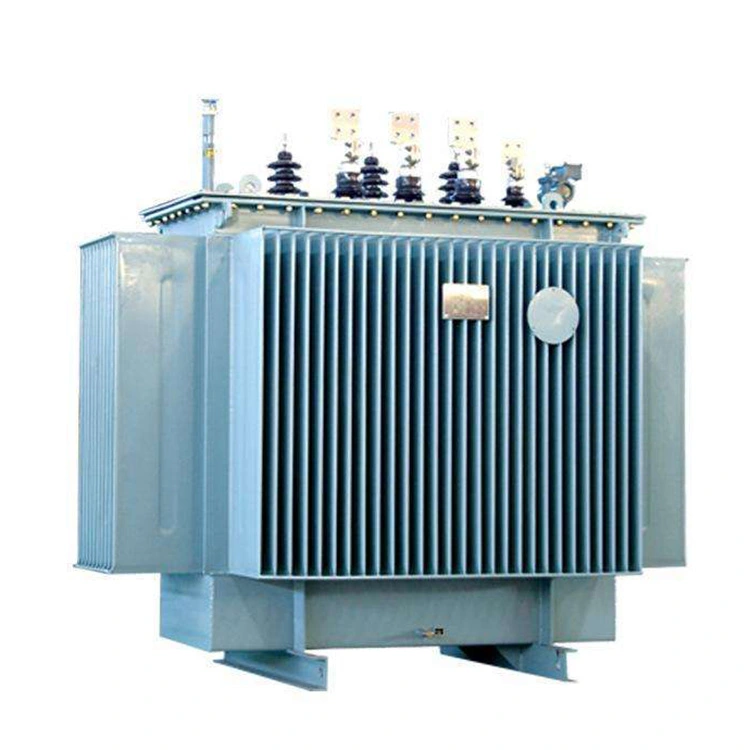

Máy biến áp ngâm dầu 11kv đến 0,4kv 800kva là thiết bị biến đổi năng lượng sử dụng dầu cách điện để kiểm soát nhiệt độ vận hành và duy trì hiệu suất đáng tin cậy. Các bộ phận hoạt động của máy biến áp ngâm dầu 11kv đến 0,4kv 800kva được đặt bên trong thùng thép hàn chứa đầy dầu cách điện. Dầu đóng vai trò vừa là môi trường làm mát vừa là môi trường cách điện, cho phép nhiệt sinh ra trong quá trình vận hành được truyền đi một cách hiệu quả và tiêu tán an toàn. Theo phương pháp làm mát và xếp hạng công suất, máy biến áp ngâm dầu thường được phân loại thành máy biến áp ngâm dầu làm mát tự nhiên và máy biến áp ngâm dầu làm mát bằng không khí cưỡng bức, còn được gọi lần lượt là ONAN và ONAF.
Lõi từ cung cấp đường dẫn cho từ thông và tạo thành phần trung tâm của máy biến áp ngâm dầu 11kv đến 0,4kv 800kva. Nó cho phép truyền năng lượng điện giữa các cuộn dây thông qua cảm ứng điện từ.
Các cuộn dây tạo ra từ trường cần thiết để chuyển đổi điện áp. Chúng được làm từ các cuộn dây dẫn điện quấn quanh lõi, trong đó các cuộn dây được cách điện bằng chất liệu giấy chuyên dụng và các lớp cách điện bảo vệ. Khi điện áp hoạt động tăng lên, lớp cách điện dày hơn sẽ được áp dụng để đảm bảo đủ độ bền điện môi và an toàn khi vận hành.
Thùng máy biến áp chứa lõi và cuộn dây để bảo vệ cơ khí cho bộ phận bên trong. Ống lót gắn trên thùng cho phép các cuộn dây được kết nối với hệ thống điện trong khi vẫn duy trì cách điện thích hợp. Bộ tản nhiệt gắn vào thùng tăng diện tích bề mặt bên ngoài, giúp cải thiện khả năng tản nhiệt và nâng cao hiệu suất làm mát.
Dầu cách điện lấp đầy bên trong bể và thực hiện hai chức năng thiết yếu. Nó cung cấp cách điện giữa các thành phần mang điện và hoạt động như một phương tiện làm mát. Trong quá trình vận hành, dầu lưu thông tự nhiên hoặc thông qua các đường dẫn dòng chảy được hỗ trợ xung quanh cuộn dây và cụm lõi. Nó mang nhiệt ra khỏi các điểm nóng và truyền đến bể chứa và bộ tản nhiệt, nơi nó được thải ra môi trường xung quanh.
|
Tên sản phẩm |
Máy biến áp ngâm dầu 11kv đến 0,4kv 800kva |
|
|
Công suất định mức |
800 kVA |
|
|
Điện áp hệ thống cao |
12 kV |
|
|
Điện áp sơ cấp định mức |
11 kV±2×2,5% |
|
|
Điện áp thứ cấp định mức |
400/230V |
|
|
Nhấn vào Thay đổi |
Kiểu |
DETC hoặc OLTC |
|
Phạm vi |
±2×2,5%, 5 vị trí |
|
|
Hiệu quả |
≥ 99% |
|
|
Trở kháng |
4,5% với dung sai ±10% |
|
|
Nhiệt độ tối đa |
50 oC |
|
|
Độ ẩm tương đối |
95% |
|
Máy biến áp ngâm dầu 11kv đến 0,4kv 800kva cung cấp khả năng cách điện vượt trội nhờ độ bền điện môi cao của dầu cách điện. Dầu còn có tác dụng tản nhiệt hiệu quả. Nó làm cho máy biến áp ngâm dầu rất phù hợp với các ứng dụng điện áp cao và công suất lớn. Máy biến áp ngâm dầu 11kv đến 0,4kv 800kva được sử dụng rộng rãi trong mạng lưới truyền tải điện, cơ sở công nghiệp và trạm biến áp nơi cần vận hành đáng tin cậy trong các điều kiện điện đòi hỏi khắt khe.
Khả năng làm mát của dầu cách điện giúp duy trì nhiệt độ vận hành ổn định ngay cả trong điều kiện tải nặng. So với máy biến áp loại khô, dầu cách điện cho phép máy biến áp ngâm trong dầu xử lý tình trạng quá tải kéo dài hiệu quả hơn và góp phần kéo dài tuổi thọ vận hành. Với việc bảo trì thích hợp, nhiều máy biến áp ngâm dầu vẫn có thể sử dụng được từ hai đến ba thập kỷ.
Với cùng mức công suất, máy biến áp ngâm dầu thường tiết kiệm chi phí sản xuất hơn so với máy biến áp nhựa đúc. Chi phí đầu tư ban đầu thấp hơn khiến chúng trở thành lựa chọn hấp dẫn cho các tiện ích, dự án công nghiệp và phát triển cơ sở hạ tầng nhằm tìm kiếm sự cân bằng giữa hiệu suất và ngân sách.
Máy biến áp ngâm dầu 11kv đến 0,4kv 800kva được thiết kế để hoạt động đáng tin cậy trong các điều kiện vận hành khó khăn, bao gồm cả những khu vực có nhiệt độ môi trường cao và môi trường xung quanh nhiều bụi. Cấu trúc chắc chắn và khả năng chống nhiễu mạnh từ bên ngoài giúp đảm bảo phân phối điện ổn định và đáng tin cậy trong các môi trường đòi hỏi khắt khe.
