1. Máy biến áp ngâm dầu ba pha có sẵn với hệ thống làm mát tự nhiên hoặc làm mát không khí cưỡng bức. Trong cả hai trường hợp, dầu cách điện đóng vai trò quan trọng trong việc truyền nhiệt và kiểm soát nhiệt độ. Để đảm bảo hoạt động đáng tin cậy và tản nhiệt hiệu quả, dầu cách điện cao cấp và thiết bị làm mát đáng tin cậy được lựa chọn cẩn thận trong quá trình sản xuất.
2. Cuộn dây của máy biến áp ngâm dầu ba pha 630 kva thường được thiết kế với lõi thép silicon nhiều lớp và kết cấu cách điện nhiều lớp. Người ta thường sử dụng các công nghệ hàn và xếp chồng tự động tiên tiến để cải thiện cả độ ổn định cơ học và hiệu suất điện. Các thành phần cốt lõi và kết cấu được sản xuất từ vật liệu thép cán nguội chất lượng cao để nâng cao độ bền và độ tin cậy vận hành.
3. Dây dẫn bằng đồng có độ dẫn điện cao thường được sử dụng để sản xuất cuộn dây máy biến áp ngâm dầu ba pha 630 kva nhằm cải thiện hiệu suất nhiệt và an toàn vận hành. Hơn nữa, nó có thể giảm ngân sách khoảng 40% đến 65% tổng giá trị nếu cuộn dây của máy biến áp ngâm dầu ba pha 630 kva sử dụng dây dẫn bằng nhôm. Mặt khác, hệ thống cách điện chủ yếu bao gồm giấy cách điện tẩm dầu ngâm trong dầu máy biến thế. Tất cả các vật liệu cách nhiệt đều được lựa chọn và thử nghiệm theo các yêu cầu liên quan của tiêu chuẩn IEC 60076.
4. Một số phương pháp làm mát có thể được áp dụng cho máy biến áp ngâm dầu ba pha, bao gồm làm mát tự nhiên, làm mát không khí cưỡng bức và hệ thống làm mát không khí dầu cưỡng bức. Tùy thuộc vào công suất định mức và yêu cầu ứng dụng, máy biến áp ngâm dầu ba pha có thể hoạt động riêng lẻ, song song hoặc như một phần của hệ thống làm mát tích hợp.
5. Cuộn dây của máy biến áp ngâm dầu ba pha thường được lắp đặt theo cấu hình thẳng đứng hoặc nằm ngang, tùy thuộc vào thiết kế kết cấu và yêu cầu vận hành của thiết bị. Tuy nhiên, máy biến áp ngâm dầu ba pha 630 kva được bố trí theo phương thẳng đứng để đạt được hiệu suất tản nhiệt và khả năng chịu ngắn mạch tốt hơn.
|

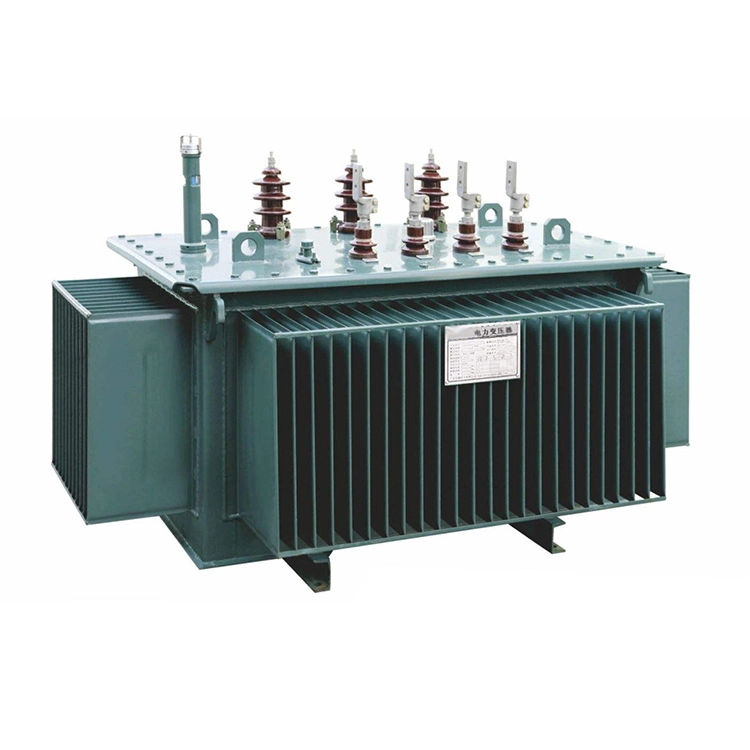

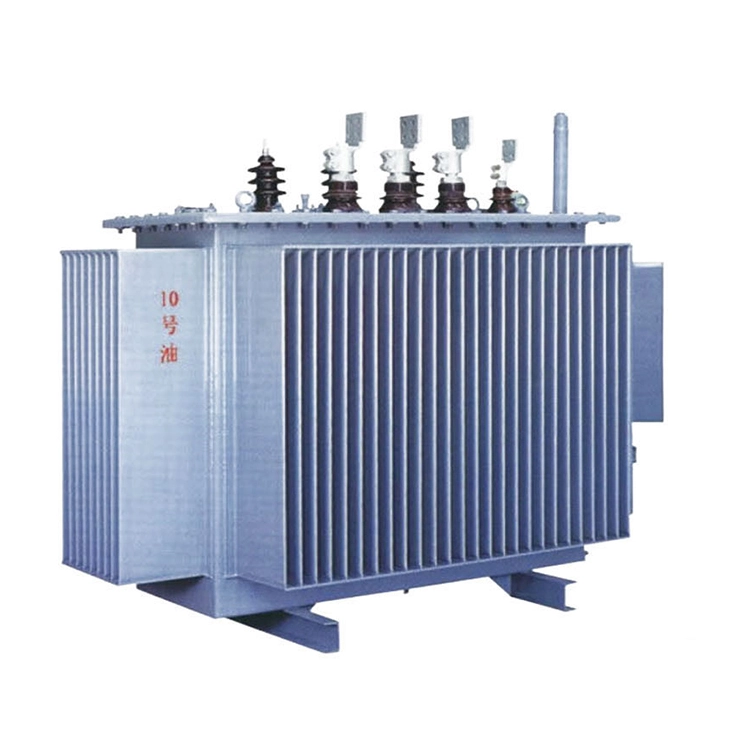

Tên sản phẩm |
Máy biến áp ngâm dầu 3 pha 630 kva |
|
|
Nhóm vectơ |
Dyn11 |
|
|
Số pha |
ba pha |
|
|
Nhấn vào Thay đổi |
Kiểu |
OLTC hoặc DETC |
|
Phạm vi |
Năm bước, mỗi bước chiếm 2,5% |
|
|
Không mất tải |
1200 W±15% hoặc ít hơn |
|
|
Mất tải (ở 75oC) |
6200 W±15% hoặc ít hơn |
|
|
Trở kháng |
4%±10% |
|
|
Nhiệt độ tăng |
Đầu dầu: 60 K; Trung bình quanh co: ≤65 K |
|
|
Loại xe tăng |
Loại kín/bảo quản |
|
Máy biến áp ngâm dầu ba pha 1.630 kva phù hợp với hệ thống nguồn điện xoay chiều có tần số 50 Hz và điện áp định mức lên đến 35 kV. Chúng chủ yếu được sử dụng để chuyển đổi điện áp và làm nguồn điện cho các mạch điều khiển trong hệ thống điện.
Máy biến áp ngâm dầu ba pha 2.630 kva được ứng dụng rộng rãi trong mạng lưới điện đô thị và nông thôn, các cơ sở công nghiệp, doanh nghiệp khai thác mỏ cũng như các dự án cơ sở hạ tầng quan trọng và kỹ thuật lớn. Trong quá trình vận hành đầy tải, độ tăng nhiệt của máy biến áp ngâm dầu ba pha 630 kva phải duy trì trong giới hạn cho phép do nhà sản xuất chỉ định.
3. Đối với máy biến áp hoạt động trong điều kiện môi trường khắc nghiệt, không nên tiến hành bảo trì khi trời mưa, tuyết hoặc thời tiết khắc nghiệt để tránh hư hỏng lớp cách điện và đảm bảo an toàn vận hành.
Không được vận hành máy biến áp ngâm dầu ba pha 4,630 kva trong môi trường trên +50°C đối với các ứng dụng tiêu chuẩn và nghiêm cấm vận hành dưới -60°C vì nhiệt độ cực thấp có thể gây hư hỏng nghiêm trọng cho các bộ phận bên trong và hệ thống cách điện.
5. Dầu cách điện dùng làm môi chất làm mát phải sạch, không có chất gây ăn mòn, dễ nổ để đảm bảo máy biến áp vận hành an toàn, ổn định.
6. Đối với việc lắp đặt ở những khu vực có nhiệt độ cao hoặc môi trường nguy hiểm, cần tiến hành kiểm tra cách điện trước khi đưa máy biến áp ngâm dầu ba pha 630 kva vào sử dụng.
