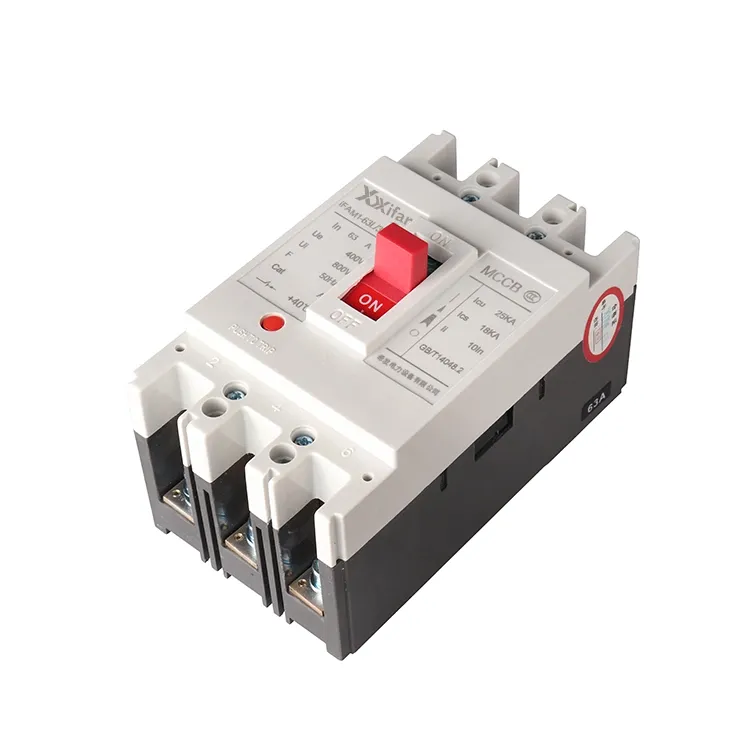

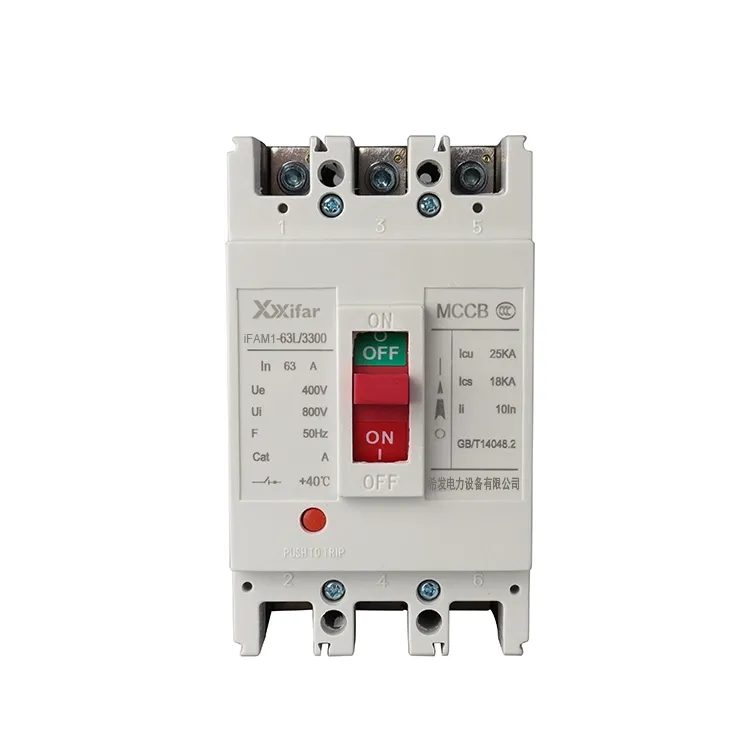

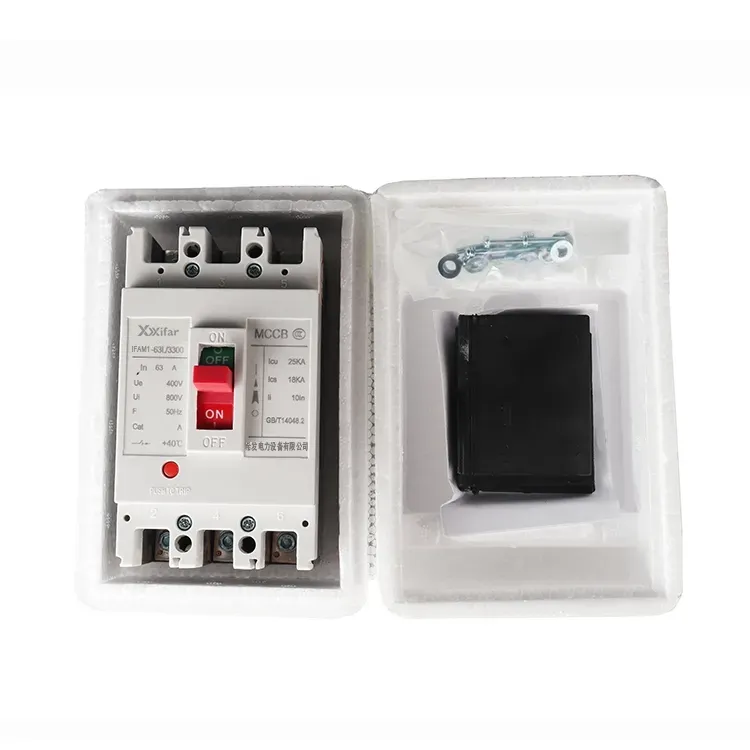

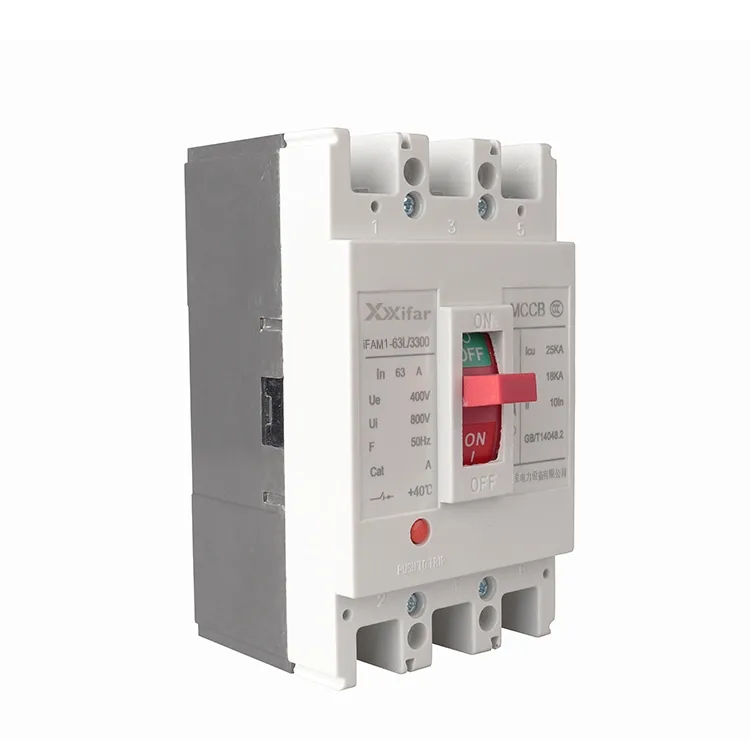

Bộ ngắt mạch vỏ đúc 63a 3p

Nguyên lý hoạt động của cầu dao vỏ đúc 63a 3p

(1) Cảm biến hiện tại và gián đoạn

Bên trong cầu dao vỏ đúc 63a 3p, một bộ phận cảm biến giám sát dòng điện chạy qua mạch. Khi dòng điện tăng lên trên mức đặt trước, nó sẽ tạo ra một lực từ kích hoạt cơ chế ngắt. Nó làm cho các tiếp điểm mở nhanh và làm đứt mạch, dựa trên nguyên lý tác dụng điện từ.

(2) Bảo vệ nhiệt

Trong điều kiện quá tải, bộ phận nhiệt của cầu dao vỏ đúc 63a 3p nóng lên. Một dải lưỡng kim uốn cong khi nhiệt độ tăng lên, từ đó giải phóng cơ cấu ngắt và ngắt mạch chính. Điều này ngăn ngừa hiện tượng quá nhiệt và giảm nguy cơ hỏa hoạn do quá dòng kéo dài.

(3) Dưới điện áp và ngắt shunt

Khi điện áp nguồn giảm xuống dưới một mức nhất định, phần ứng trong bộ giải phóng điện áp thấp sẽ rơi ra, kích hoạt cơ cấu ngắt và mở mạch. Ngoài ra, khi thiết bị ngắt shunt được cấp điện, phần ứng của nó sẽ kéo vào và cũng kích hoạt cơ chế ngắt tương tự, ngắt kết nối mạch chính.

Chức năng chính của cầu dao vỏ đúc 63a 3p

(1) Bảo vệ ngắn mạch

Trong trường hợp ngắn mạch, dòng điện tăng mạnh đến giá trị rất cao. Cầu dao vỏ đúc 63a 3p phản ứng gần như ngay lập tức, mở mạch để bảo vệ thiết bị khỏi ứng suất điện nghiêm trọng.

(2) Bảo vệ quá tải

Nếu dòng điện tải vượt quá giá trị định mức trong một khoảng thời gian, bộ ngắt mạch vỏ đúc 63a 3p sẽ tự động ngắt. Nó giúp ngăn ngừa quá nhiệt và hư hỏng hệ thống dây điện và thiết bị được kết nối.

(3) Tự động ngắt kết nối

Bất cứ khi nào xảy ra lỗi, cầu dao vỏ đúc 63a 3p có thể cắt nguồn điện mà không cần can thiệp thủ công. Hơn nữa, Chức năng này đóng vai trò quan trọng trong việc bảo vệ cả thiết bị và nhân sự trong hệ thống điện.

Bộ ngắt mạch vỏ đúc 63a 3p Tham số:

Sự khác biệt giữa cầu dao vỏ đúc 63a 3p và cầu dao loại nhỏ

1. Khả năng cắt ngắn mạch:

Có sự khác biệt rõ ràng về khả năng ngắt khi có lỗi. Cầu dao vỏ đúc 63a 3p thường có công suất ngắt tối đa khoảng 36kA đến 120kA ở 400V, trong khi cầu dao loại nhỏ 63a 3p thường được định mức trong khoảng từ 6kA đến 10kA.

2. Khả năng điều chỉnh đặc tính bảo vệ:

Với MCCB 63a 3p, khả năng bảo vệ quá tải và ngắn mạch có thể được đặt độc lập và có thể điều chỉnh các giá trị ngắt theo cách thủ công. Bộ chuyến đi điện tử thậm chí có thể cung cấp khả năng bảo vệ nhiều tầng. Ngược lại, MCB 63a 3p có đặc tính bảo vệ cố định, sử dụng cơ chế từ nhiệt kết hợp với các đường cong B, C hoặc D tiêu chuẩn không thể điều chỉnh được.

3. Lắp đặt và độ bền cơ học:

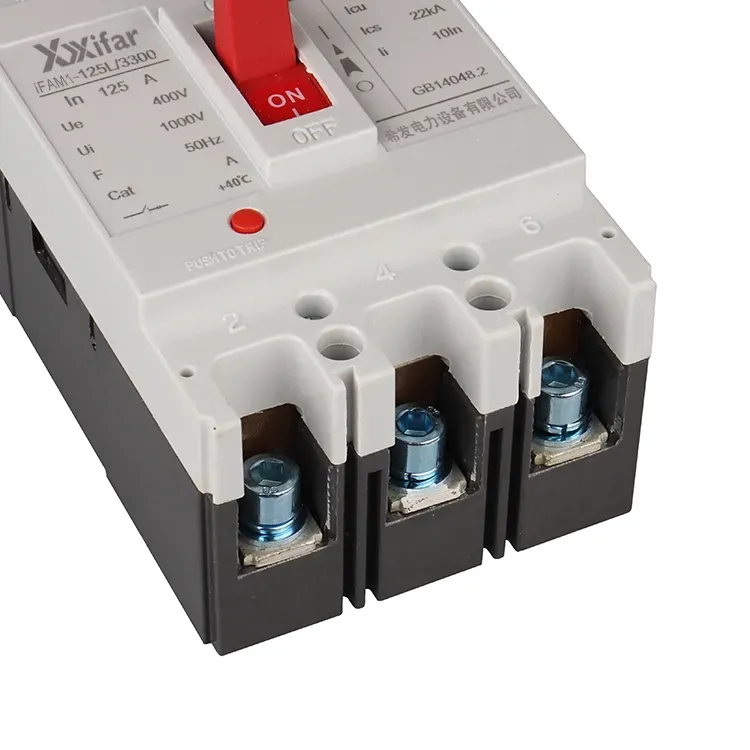

Cầu dao vỏ đúc 63a 3p thường được gắn bằng bu lông để đảm bảo kết nối an toàn hơn. Điều này làm cho chúng phù hợp với các ứng dụng hiện tại cao hơn và môi trường có độ rung. Mặt khác, MCB 63a 3p được thiết kế để lắp đặt nhanh chóng trên đường ray DIN 35mm tiêu chuẩn, thuận tiện nhưng có độ bền cơ học kém hơn.

4. Ứng dụng điển hình:

MCCB 63a 3p được sử dụng rộng rãi trong các hệ thống phân phối điện công nghiệp, bảo vệ động cơ và mạch cấp nguồn ở cấp độ thứ cấp hoặc cấp ba. Tuy nhiên, MCB 63A 3P chủ yếu dành cho các mạch phân phối cuối cùng, chẳng hạn như ổ cắm chiếu sáng và ổ cắm trong các khu dân cư hoặc thương mại.
